Mitsubishi Lancer X. Руководство - часть 594
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ
55A-45
ПРОЦЕДУРА ПРОВЕРКИ 10: Невозможно переключить воздухораспределитель.
Цветовая кодировка проводов
B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой
BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый
PU: Пурпурный SI: Серебристый
ЭЛЕКТРОПРИВОД
ПЕРЕКЛЮЧАТЕЛЯ
РЕЖИМА ПОДАЧИ
ВОЗДУХА

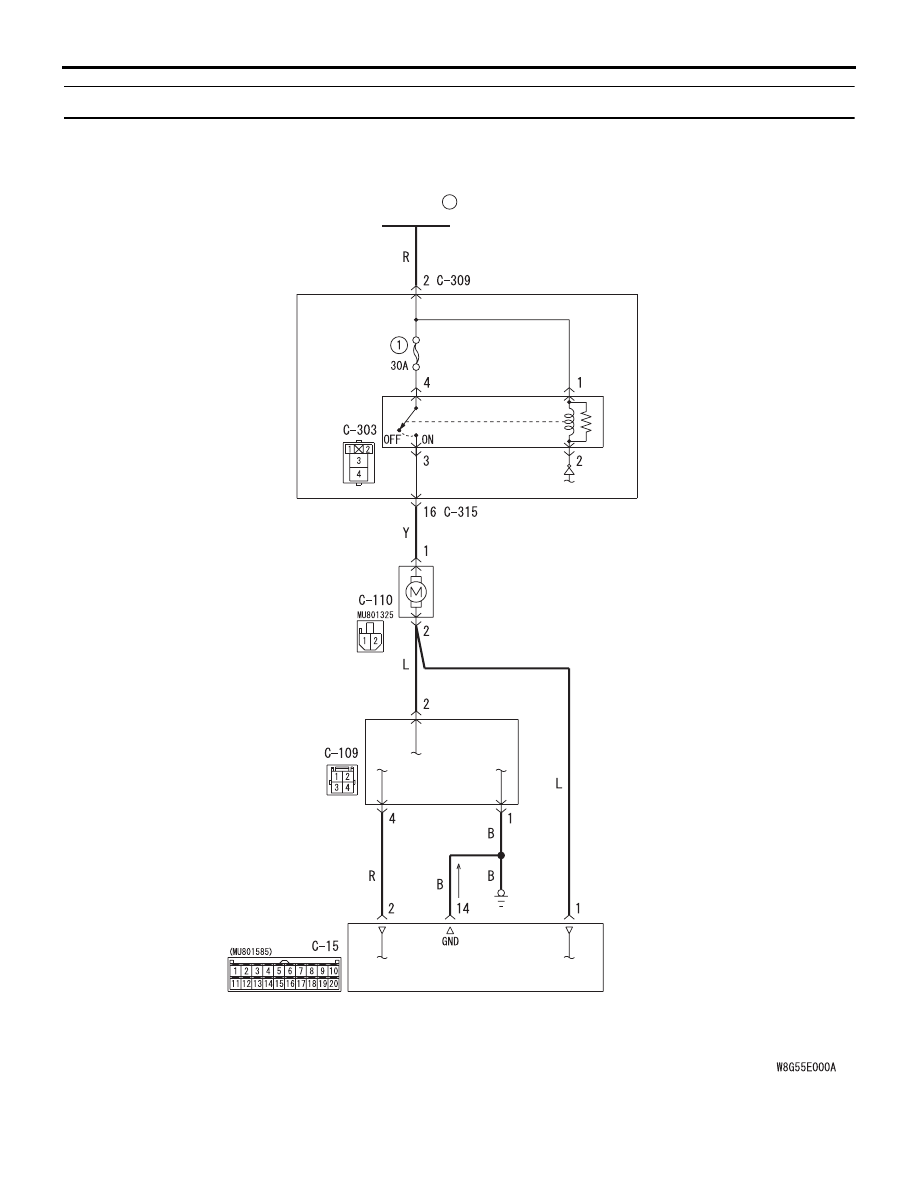

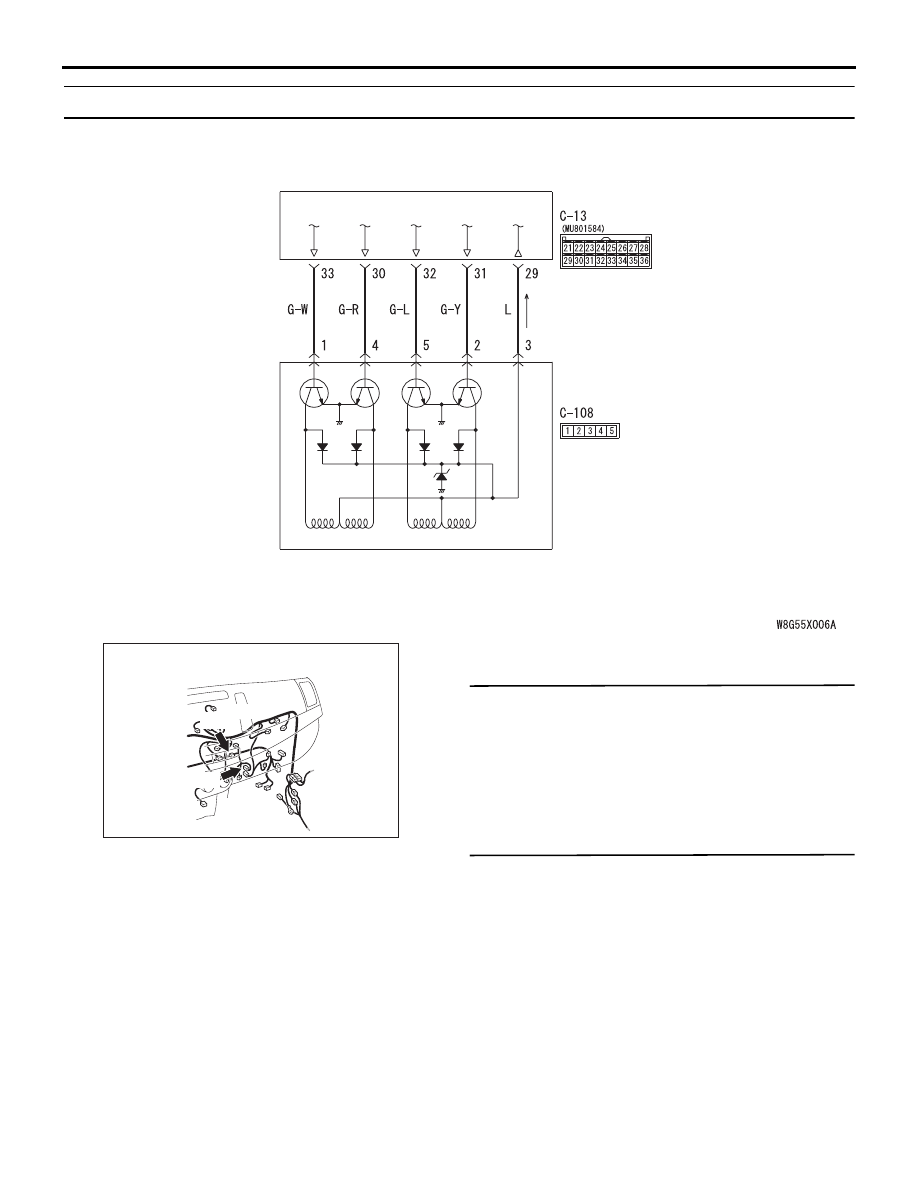

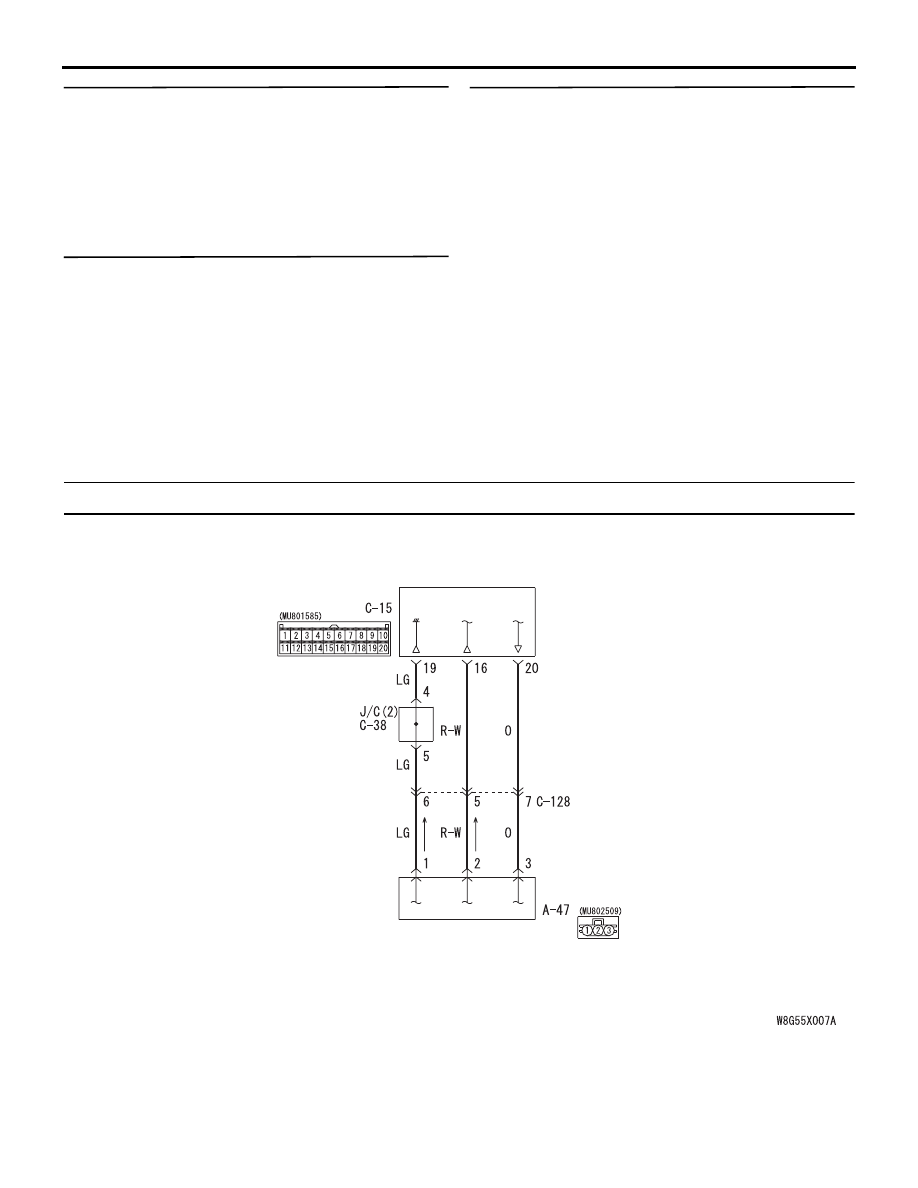

Цепь электропривода переключателя режима подачи воздуха
Блок управления кондиционером
C-108
C-13 (B)
AJ
AC612706

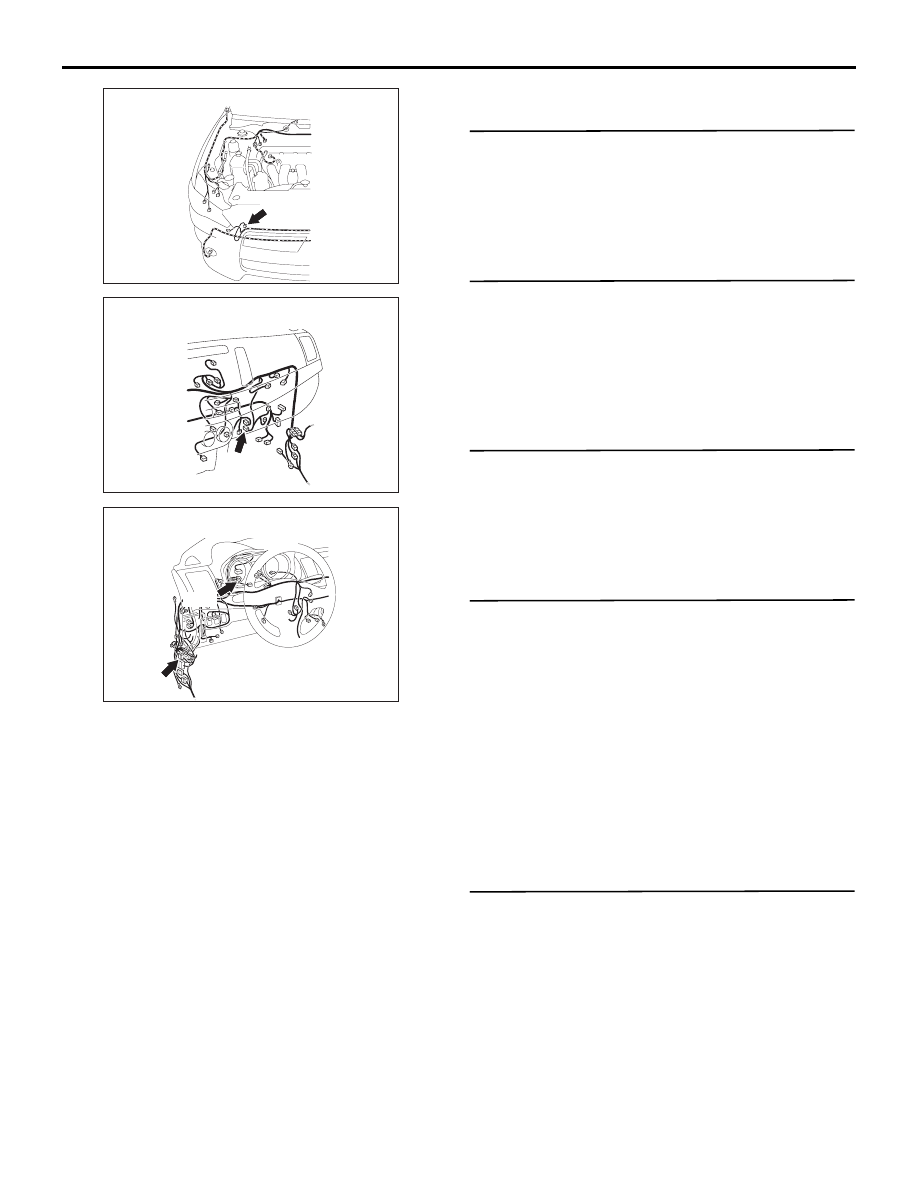

Разъемы: C-13, C-108 <автомобили
с левосторонним управлением>
ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ
Невозможность регулировки температуры
выходного воздушного потока кондиционера
может быть вызвана неисправностью двигателя
управления заслонкой выбора режима или ЭБУ
кондиционера.
ВОЗМОЖНЫЕ ПРИЧИНЫ
• неисправность двигателя управления
заслонкой выбора режима
• Неисправность ЭБУ кондиционера
ПРОЦЕДУРА ДИАГНОСТИКИ
ЭТАП 1. Диагностический код сканера M.U.T.-III
Убедитесь в отсутствии индикации кода
неисправности, относящейся к кондиционеру.
Q: Код неисправности сформирован?
ДА :
Выполните процедуры, соответствующие
коду неисправности. См.
НЕТ :
Перейдите к этапу 2.
ЭТАП 2. Проверка привода сканером M.U.T.-III
Выполните проверку привода (См.
).
• Позиция 08: заслонка переключения
выходного потока воздуха (установите
«position reset» («в исходное положение»)).
Q: Результат проверки нормальный?
ДА :
Диагностика завершена.
НЕТ :
Перейдите к этапу 3.
