БЛОК УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-61

БЛОК УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

СНЯТИЕ И УСТАНОВКА

M1554014700307

AC608191AD

1

2

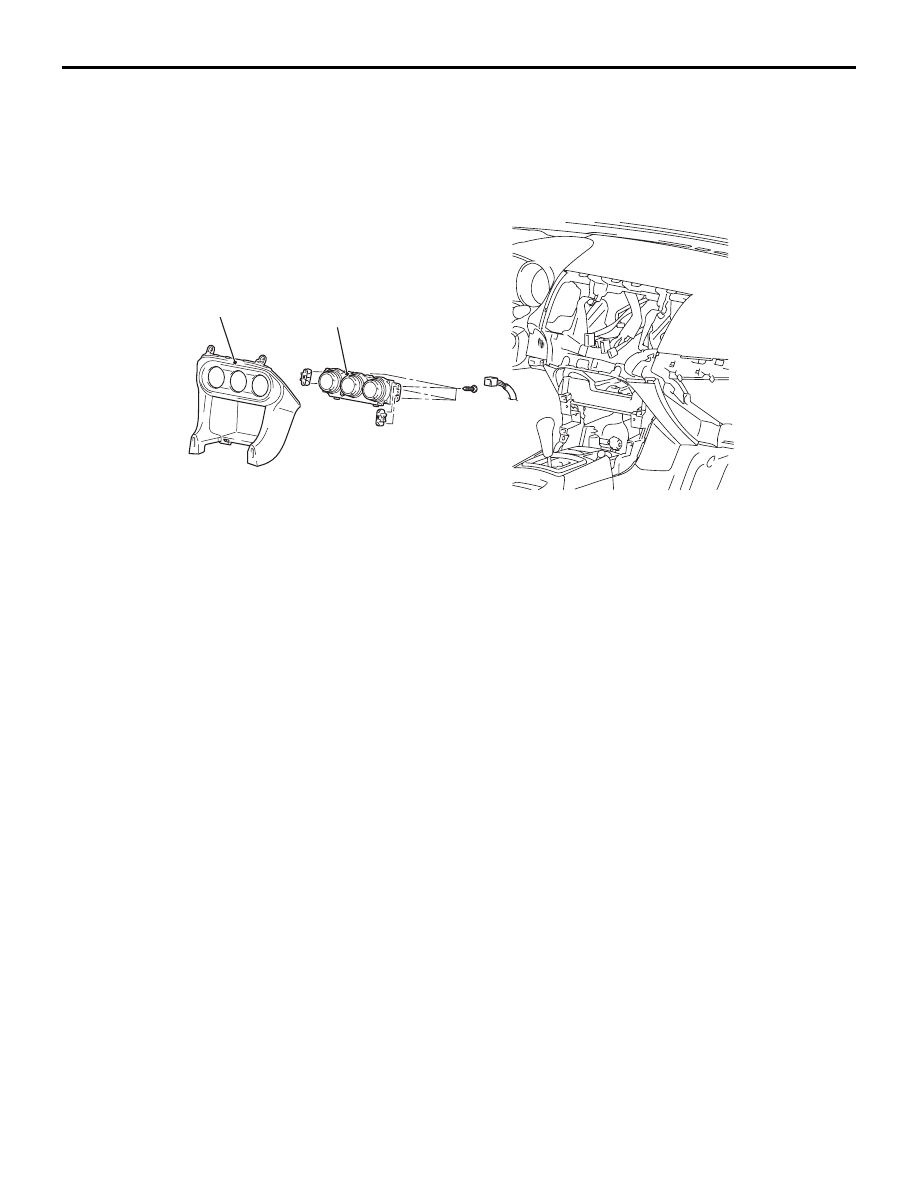

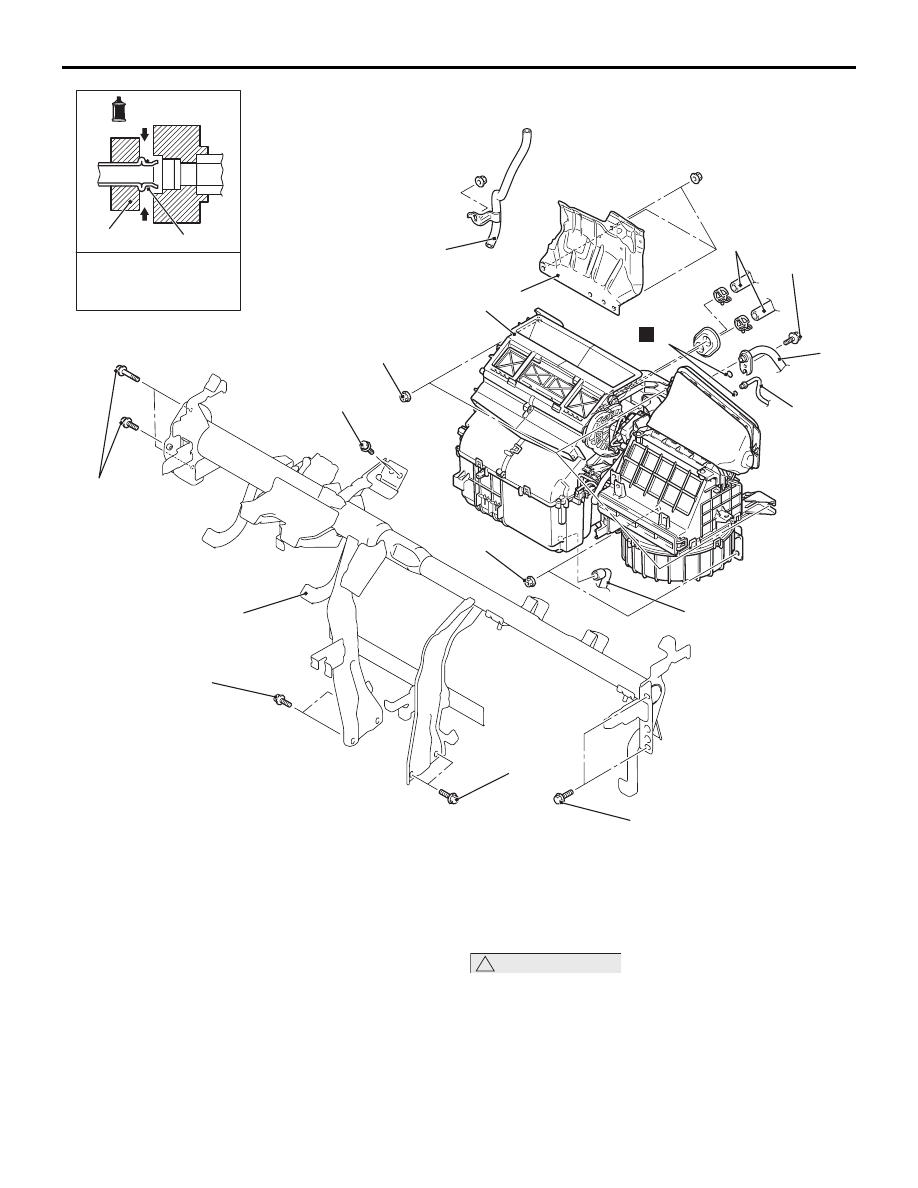

Этапы снятия

1.

Центральная панель в сборе
(см. ГРУППУ 52A, Центральная
приборная панель

Стр.52A-7

)

2.

Управление отопителем

ОТОПИТЕЛЬ И ВЕНТИЛЯТОР В СБОРЕ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-62

ОТОПИТЕЛЬ И ВЕНТИЛЯТОР В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1552020800330

!

ВНИМАНИЕ

При снятии и установке модуля подушки безопасности на стороне пассажира
обязательным является соблюдение процедур, начиная с процедуры «Модуль
подушки безопасности водителя» и заканчивая процедурой

Стр.52B-180

 «Модуль

подушки безопасности переднего пассажира»

Стр.52B-186

, описанных в ГРУППЕ 52B.

Подготовка к снятию и операции после установки
• Слив и заправка хладагента (см. раздел

«Закачивание и выпуск»

Стр.55A-57

).

• Замена охлаждающей жидкости двигателя

(см. ГРУППУ 14, Замена охлаждающей жидкости

двигателя

Стр.14-10

).

• Снятие и установка вала рулевой колонки

(см. ГРУППУ 37, Вал рулевой колонки

Стр.37-13

).

• Снятие и установка приборной панели (см. ГРУППУ

52A, Приборная панель

Стр.52A-2

).

• Снятие и установка напольной консоли (см. ГРУППУ

52A, Напольная консоль

Стр.52A-9

).

AB

11 ± 4 Нм

11 ± 4 Нм

2

1

N

6

18 ± 7 Нм

18 ± 7 Нм

20 ± 5 Нм

23 ± 6 Нм

20 ± 5 Нм

4,9 ± 0,9 Нм

9

8

7

5

4

6

-Соединение

трубопровода

Масло компрессора

кондиционера  SUN

PAG 56

4, 5

3

AC608202

Этапы снятия

1.

Сливной узел в сборе

2.

Теплозащитный экран

3.

Соединение шланга отопителя

<<

A

>>

4.

Соединение всасывающего
трубопровода

<<

A

>>

5.

Соединение жидкостного
трубопровода

6.

Уплотнительное кольцо

7.

Поперечина передней панели

8.

Сливной шланг

<<

B

>>

9.

Отопитель

ОТОПИТЕЛЬ И ВЕНТИЛЯТОР В СБОРЕ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-63

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ СНЯТИИ
<<A>> ОТСОЕДИНЕНИЕ
ВСАСЫВАЮЩЕГО И ЖИДКОСТНОГО
ТРУБОПРОВОДОВ

!

ОСТОРОЖНО

Для заглушек шлангов и штуцеров
используйте плотный (не пористый)
материал, поскольку компрессорное масло
и ресивер сильно абсорбируют влагу.
Для предотвращения проникновения пыли
и инородных тел заглушите отсоединенный
шланг и штуцеры расширительных клапанов.

ОТОПИТЕЛЬ И ВЕНТИЛЯТОР В СБОРЕ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-64

<<B>> СНЯТИЕ ОТОПИТЕЛЯ И
ПОПЕРЕЧИНЫ ПАНЕЛИ В СБОРЕ

<ЛЕВОСТОРОННЕЕ РУЛЕВОЕ

УПРАВЛЕНИЕ>

BL

C-130

C-129

C-128

C-127

C-125

C-126

C-28

C-27

AC612705

C-16

C-17

C-112

C-111

<ЛЕВОСТОРОННЕЕ РУЛЕВОЕ

УПРАВЛЕНИЕ>

AW

AC612706

C-19

AG

AC612707

<ЛЕВОСТОРОННЕЕ РУЛЕВОЕ

УПРАВЛЕНИЕ>

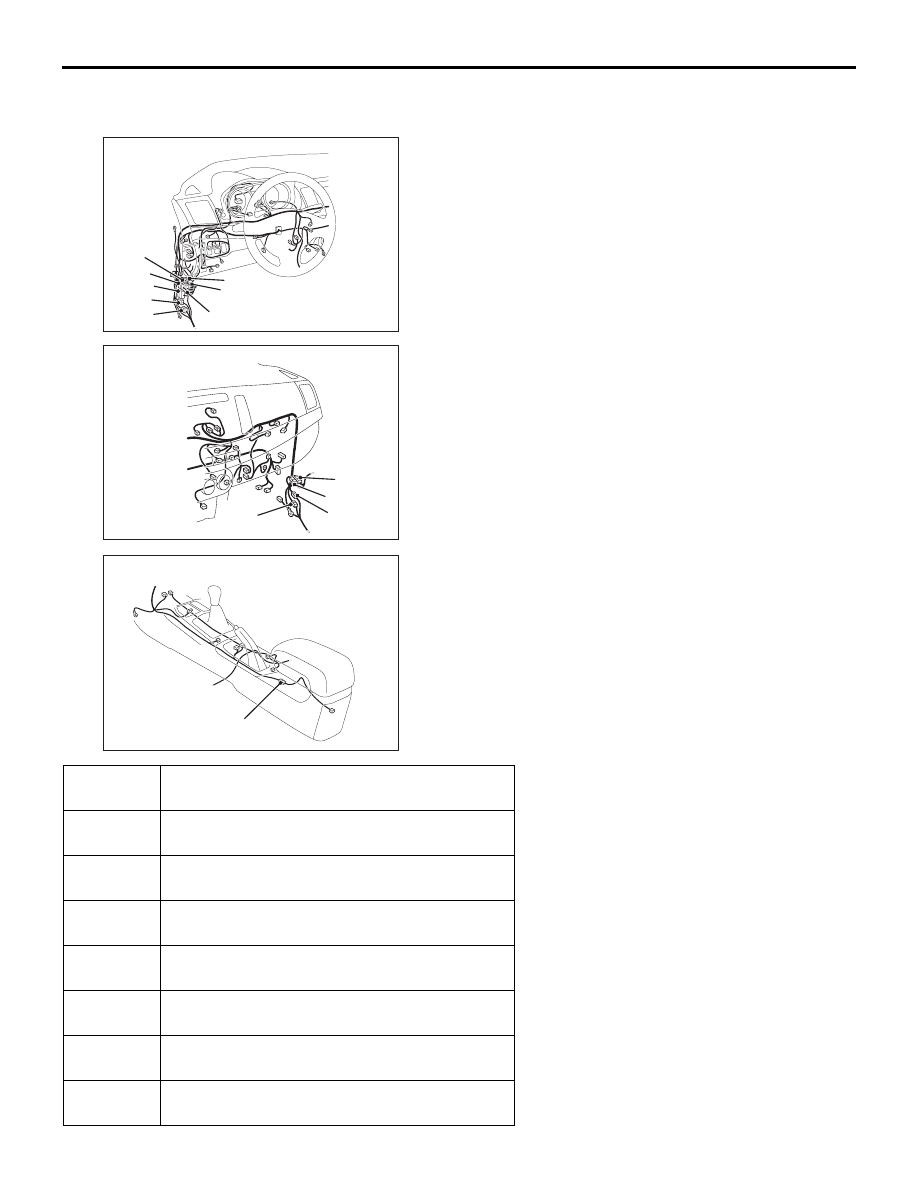

Для доступа к поперечине передней панели
отсоедините следующие разъемы.

Номер
разъема

Название разъема

C-16

Жгуты комбинированной электропроводки
приборной панели и пола

C-17

Жгуты комбинированной электропроводки
приборной панели и пола

C-19

Жгуты комбинированной электропроводки
приборной панели и пола

C-27

Жгуты комбинированной электропроводки
приборной панели и пола

C-28

Жгуты комбинированной электропроводки
приборной панели и пола

C-111

Жгуты комбинированной электропроводки
приборной панели и передней двери

C-112

Жгуты комбинированной электропроводки
приборной панели и правой передней двери
