ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-153

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Проведите диагностику линий шины CAN
сканером M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Перейдите к шагу 2.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Диагностический код M.U.T.-III для ECU
кондиционера.
Проверьте, был ли зарегистрирован
диагностический код для ECU кондиционера.

Q: Код неисправности сформирован?

ДА :

Выполните поиск и устранение
неисправностей ECU кондиционера
(см. ГРУППА 55A

− Поиск и устранение

неисправностей

Стр.55A-6

, см. ГРУППА

55B

− Поиск и устранение

неисправностей

Стр.55B-2

).

НЕТ :

Перейдите к шагу 3.

ШАГ 3. Проверьте факт сброса кода
неисправности.
Проверьте еще раз, зарегистрирован ли
диагностический код для SRS-ECU.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, был ли зарегистрирован

диагностический код неисправности.

Q: Код неисправности сформирован?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Неисправность может быть
перемежающейся (см. ГРУППА 00,

− Как

использовать пункты меню сервиса для
поиска неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

Код № U0168 Истекло время ожидания отклика от CAN WCM

!

ОСТОРОЖНО

• При установке диагностического кода

№ U0168 обязательно выполните
диагностику магистрали шины CAN.

• При замене блока ECU убедитесь

в надлежащей работе цепи линии связи.

ФУНКЦИЯ

Если сигнал от WCM не поступает, SRS-ECU
регистрирует диагностический код № U0168.

АНАЛИЗ НЕИСПРАВНОСТИ

Если SRS-ECU не может нормально выполнить
передачу данных из-за неисправности в цепи
шины CAN-B, SRS-ECU фиксирует наличие
отклонений.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность шины CAN

• Неисправность WCM

• Неисправность SRS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Проведите диагностику линий шины CAN
сканером M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Перейдите к шагу 2.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Диагностический код M.U.T.-III для WCM
Проверьте еще раз, зарегистрирован ли
диагностический код для WCM.

Q: Код неисправности сформирован?

ДА :

Выполните поиск и устранение
неисправностей WCM (см. ГРУППА 42C,

− Поиск и устранение неисправностей

Стр.42C-9

).

НЕТ :

Перейдите к шагу 3.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-154

ШАГ 3. Проверьте факт сброса кода
неисправности.
Проверьте еще раз, зарегистрирован ли
диагностический код для SRS-ECU.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, был ли зарегистрирован

диагностический код неисправности.

Q: Код неисправности сформирован?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Неисправность может быть
перемежающейся (см. ГРУППА 00,

− Как

использовать пункты меню сервиса для
поиска неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

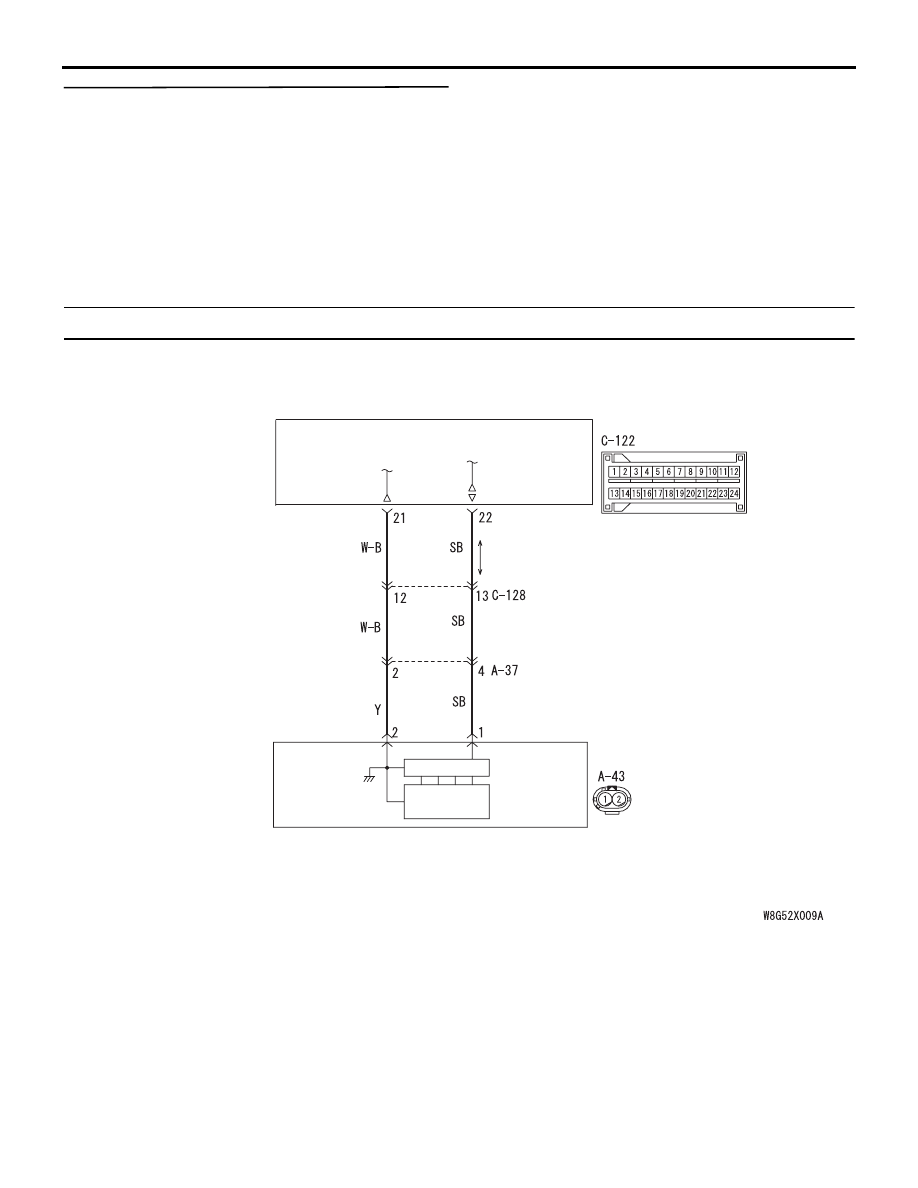

Код № U0170 Сбой связи левого переднего датчика столкновения

Цепь левого датчика лобового столкновения

SRS-ECU

ЦП

АКСЕЛЕРО

-

МЕТР

ДАТЧИК ЛОБОВОГО

СТОЛКНОВЕНИЯ (ЛЕВЫЙ)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-155

!

ОСТОРОЖНО

При регистрации диагностического кода
№ U0170 в SRS-ECU обязательно выполните
диагностику шины CAN.

РАБОТА

Если фиксируется удар, сила которого равна
установленному значению или превышает его,
датчик лобового столкновения передает
кодированные данные ускорения в SRS-ECU. На
основе данных ускорения SRS-ECU определяет
необходимость раскрытия подушек безопасности
водителя и переднего пассажира, коленной
подушки безопасности и преднатяжителя ремня
безопасности, а затем включает цепь подачи
питания на нагнетатель.

АНАЛИЗ НЕИСПРАВНОСТИ

Код регистрируется в случае отклонения в цепи
связи между левым датчиком лобового
столкновения и SRS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность левого датчика лобового

столкновения

• Поврежден жгут электропроводки или разъемы

• Неисправность SRS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III.
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Проверьте факт сброса кода
неисправности.
(1) Присоединить отрицательную клемму

аккумулятора.

(2) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(3) Отсоедините отрицательную клемму

аккумулятора.

Q: Выдается ли код диагностики № U0170?

ДА :

Переход к Шагу 3.

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

ШАГ 3. Проверка левого датчика лобового
столкновения.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

(2) Поменяйте местами правый и левый датчики

лобового столкновения.

(3) Присоединить отрицательную клемму

аккумулятора.

(4) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(5) Отсоедините отрицательную клемму

аккумулятора.

Q: Регистрируется ли диагностический код № U0171?

ДА :

Замените левый датчик лобового
столкновения (см.

Стр.52B-176

).

НЕТ :

Переход к Шагу 4.

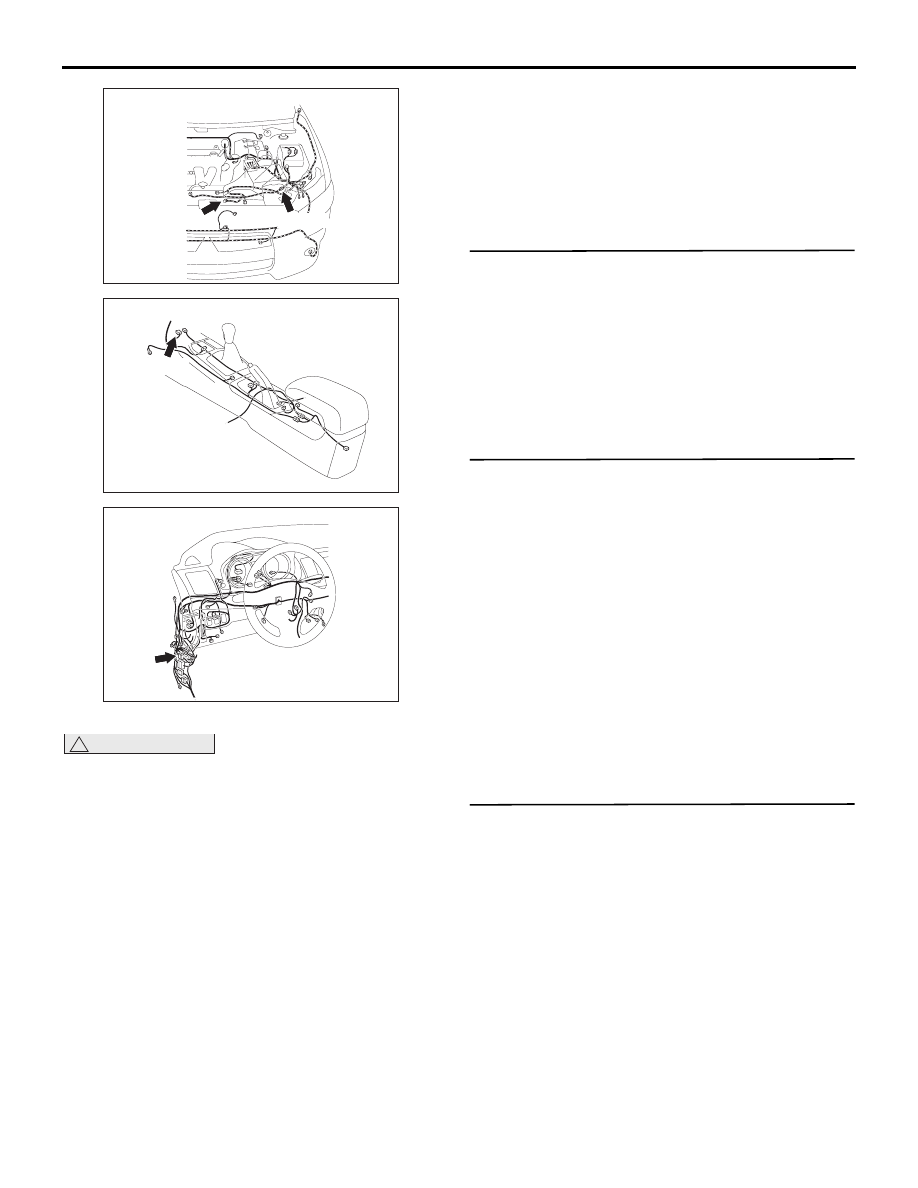

A-37 (B)

A-43 (Y)

Разъемы: A-37, A-43

AB

AC700269

C-122 (Y)

Разъем: C-122

AB

AC700272

CI

Разъем: C-128

AC612705

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-156

ШАГ 4. Проверка жгута проводов между
клеммой № 1/2 разъема A-43 левого датчика
лобового столкновения и клеммой № 22/21
разъема C-122 SRS-ECU.
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте промежуточный разъем
A-37, C-128, при необходимости
отремонтируйте.

• Проверка кабеля питания SRS-ECU на

предмет разрыва

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Проверьте факт сброса кода
неисправности.

Q: Выдается ли код диагностики № U0170?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

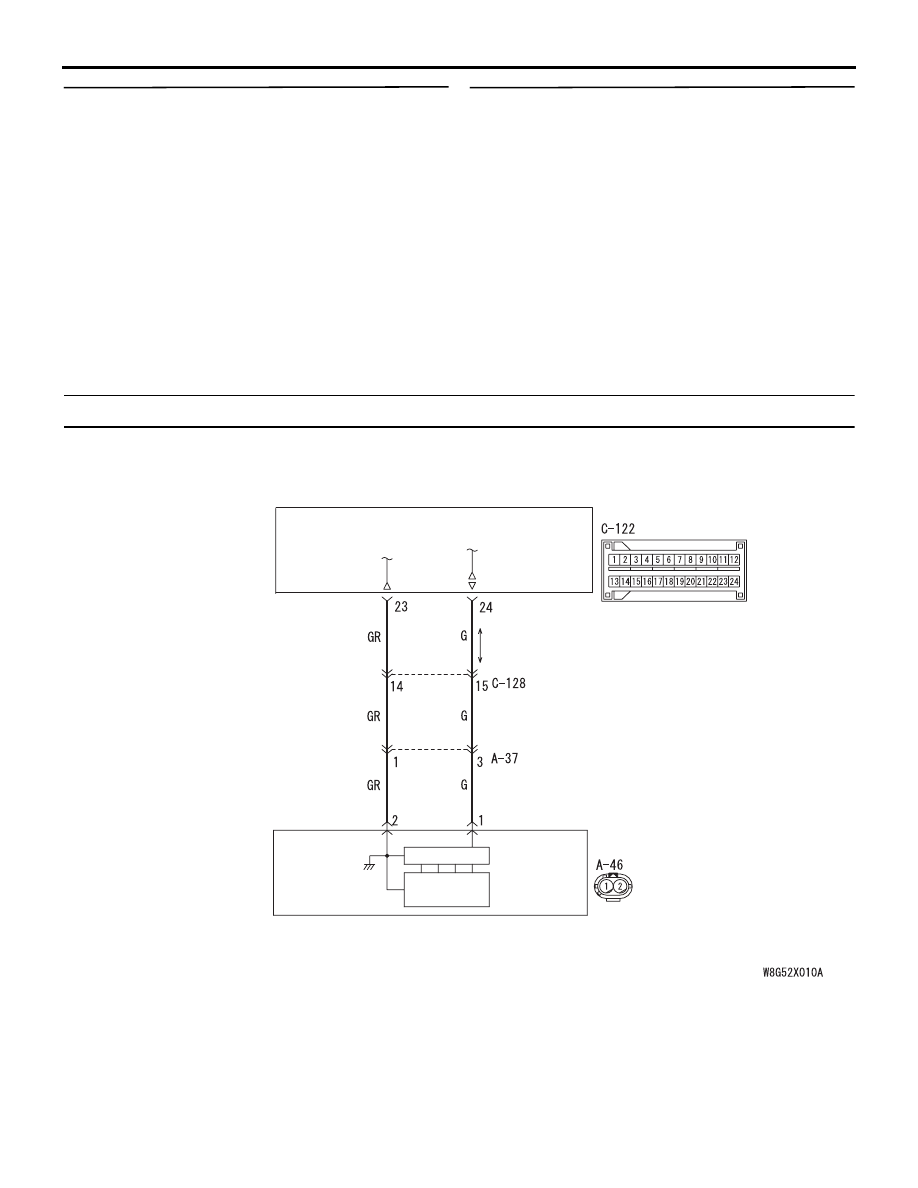

Код № U0171 Сбой связи правого переднего датчика столкновения

Цепь правого датчика лобового столкновения

SRS-ECU

ЦП

АКСЕЛЕРО-

МЕТР

ДАТЧИК ЛОБОВОГО

СТОЛКНОВЕНИЯ (ПРАВЫЙ)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый
