Mitsubishi Lancer X. Руководство - часть 498

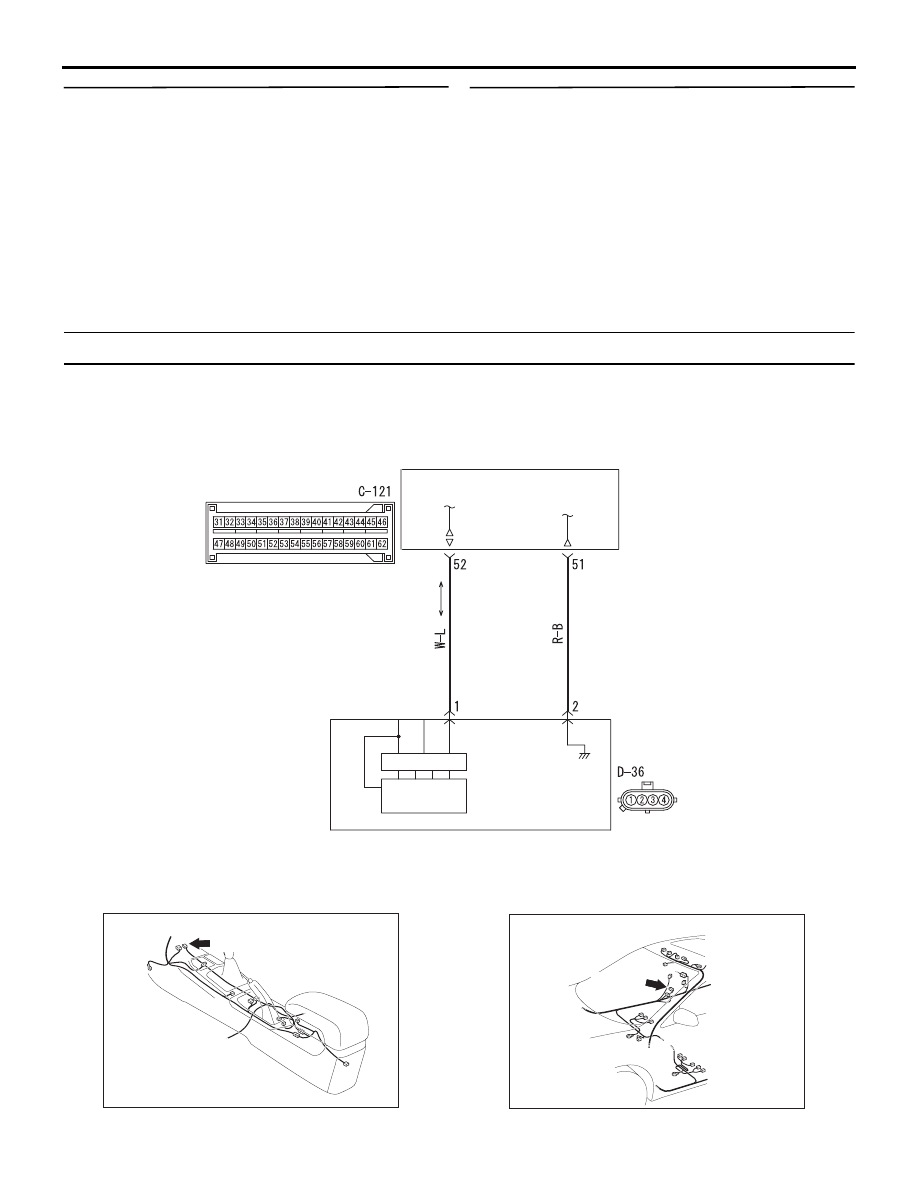

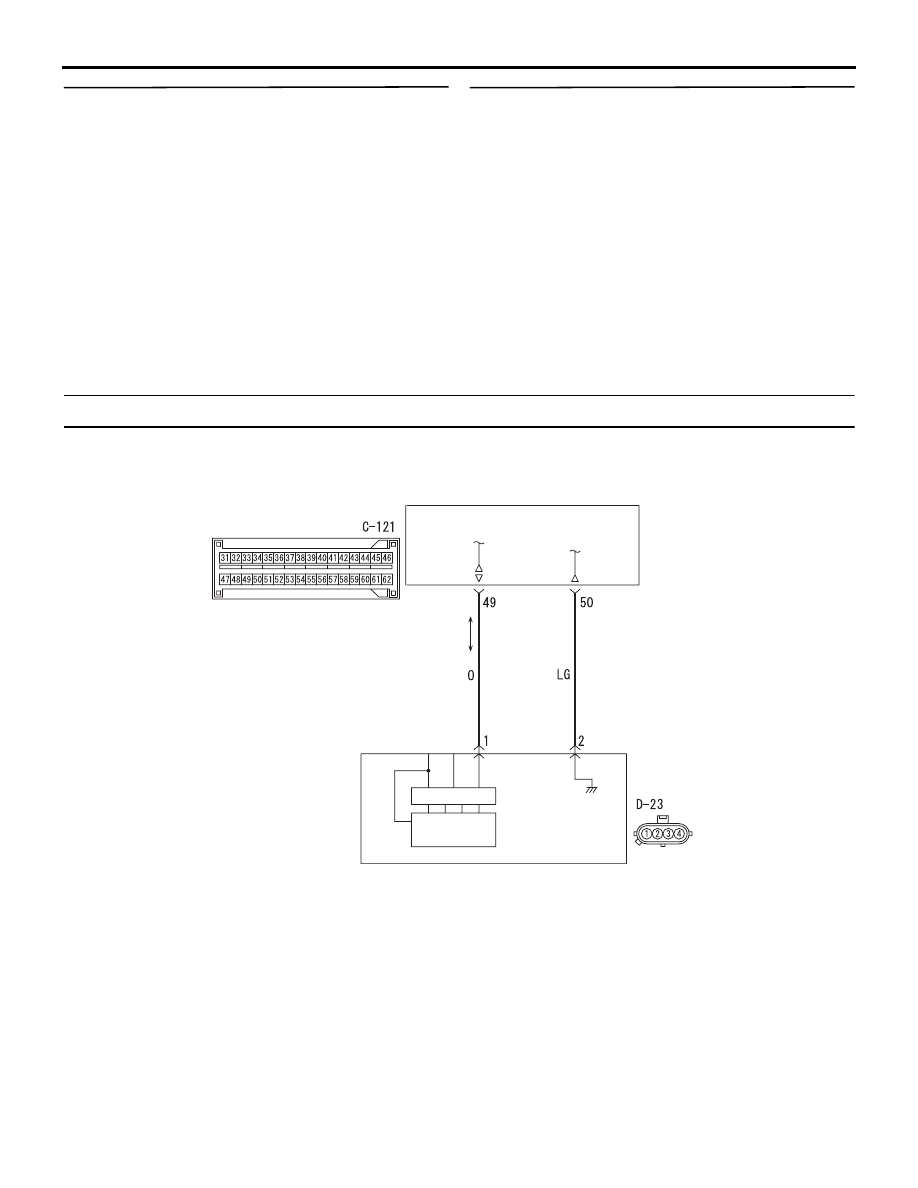

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)
52B-157
!
ОСТОРОЖНО
При регистрации диагностического кода
№ U0171 в SRS-ECU обязательно выполните
диагностику шины CAN.
РАБОТА
Если фиксируется удар, сила которого равна
установленному значению или превышает его,
датчик лобового столкновения передает
кодированные данные ускорения в SRS-ECU. На
основе данных ускорения SRS-ECU определяет
необходимость раскрытия подушек безопасности
водителя и переднего пассажира, коленной
подушки безопасности и преднатяжителя ремня
безопасности, а затем включает цепь подачи
питания на нагнетатель.
АНАЛИЗ НЕИСПРАВНОСТИ
Код регистрируется в случае отклонения в цепи
связи между правым датчиком лобового
столкновения и SRS-ECU.
ВОЗМОЖНЫЕ ПРИЧИНЫ
• Неисправность правого датчика лобового
столкновения
• Поврежден жгут электропроводки или разъемы
• Неисправность SRS-ECU
ПРОЦЕДУРА ДИАГНОСТИКИ
ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III.
Диагностика шины CAN проводится с помощью
M.U.T.-III.
Q: Результаты проверки в норме?
ДА :
Переход к Шагу 2.
НЕТ :
Отремонтировать шину CAN
(см. ГРУППА 54С
− Поиск и устранение
ШАГ 2. Проверьте факт сброса кода
неисправности.
(1) Присоединить отрицательную клемму
аккумулятора.
(2) После очистки памяти диагностических кодов
ещё раз проверьте диагностический код.
(3) Отсоедините отрицательную клемму
аккумулятора.
Q: Регистрируется ли диагностический код № U0171?
ДА :
Переход к Шагу 3.
НЕТ :
Перемежающаяся неисправность
(см. ГРУППА 00
− Как использовать
пункты меню сервиса для поиска
неисправностей/проверки
− Как
устранять перемежающиеся
неисправности
ШАГ 3. Проверка правого датчика лобового
столкновения.
(1) Убедитесь в том, что отрицательная клемма
батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.
(2) Поменяйте местами правый и левый датчики
лобового столкновения.
(3) Присоединить отрицательную клемму
аккумулятора.
(4) После очистки памяти диагностических кодов
ещё раз проверьте диагностический код.
(5) Отсоедините отрицательную клемму
аккумулятора.
Q: Выдается ли код диагностики № U0170?
ДА :
Замените правый датчик лобового
столкновения (см.
НЕТ :
Переход к Шагу 4.

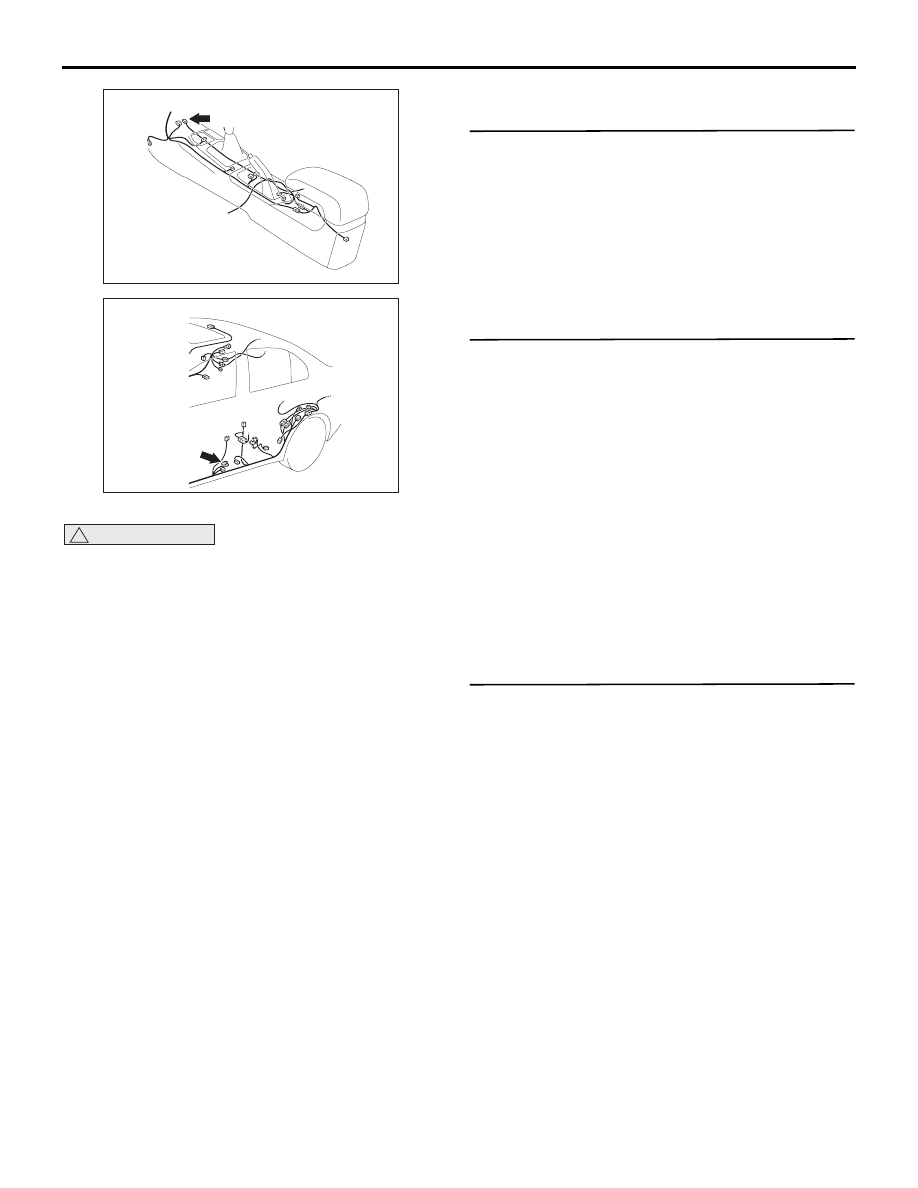

A-37 (B)
A-46 (Y)

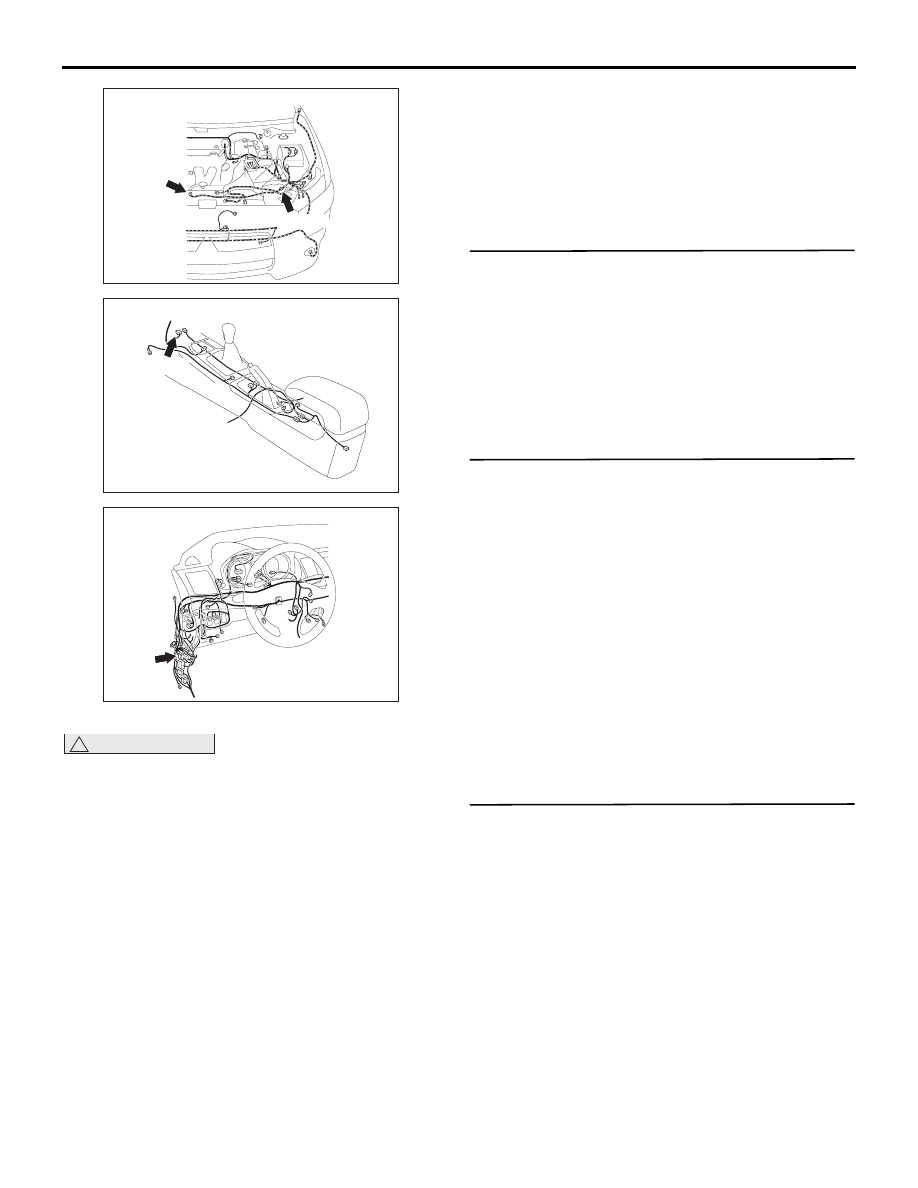

Разъемы: A-37, A-46
AC
AC700269
C-122 (Y)
Разъем: C-122
AB
AC700272
CI
Разъем: C-128
AC612705
