ОБЩИЕ СВЕДЕНИЯ
M1524000101380
Эффективная работа подушки безопасности SRS
(дополнительная система пассивной
безопасности) достигается при пристёгнутых
ремнях безопасности, она разработана как
вспомогательная система для ремней
безопасности. При лобовом или боковом
столкновении в подушку безопасности
нагнетается газ, что обеспечивает защиту
пассажиров.

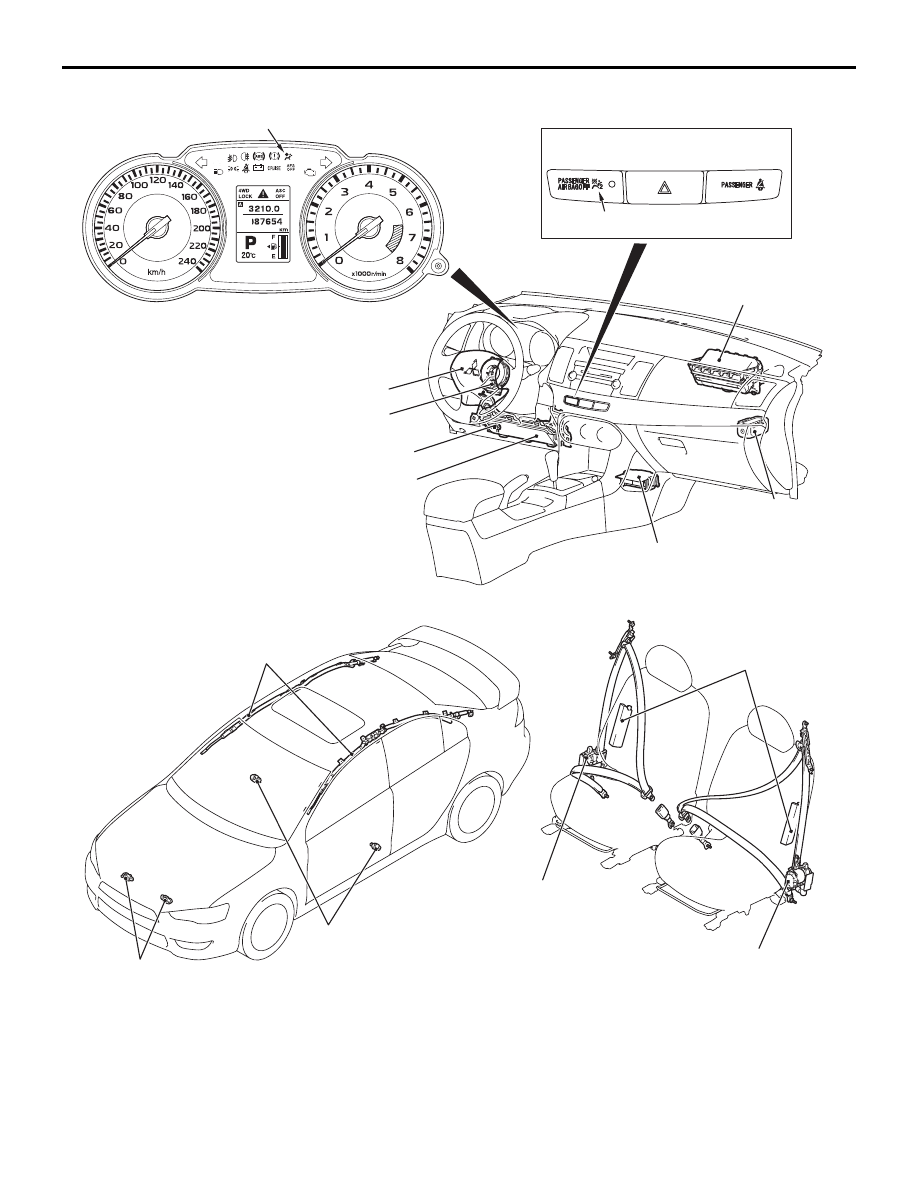

Система SRS состоит из семи модулей подушек
безопасности, блока управления подушками
безопасности SRS (SRS-ECU), двух датчиков
лобового столкновения и двух – бокового удара,
сигнализатора SRS, контактной пружины,
выключателя подушки безопасности пассажира,
сигнализатора отключения подушки безопасности
пассажира и преднатяжителей ремней
безопасности. Передние подушки безопасности
расположены в центре рулевого колеса и над
перчаточным ящиком. Коленная подушка
безопасности расположена под кожухом рулевой
колонки. Боковые подушки безопасности
находятся в спинках передних сидений. Модули
шторок безопасности установлены в боковых
секциях крыши (между передними стойками со
стороны водителя и переднего пассажира
и задними стойками). Каждая подушка
безопасности состоит из сложенной подушки

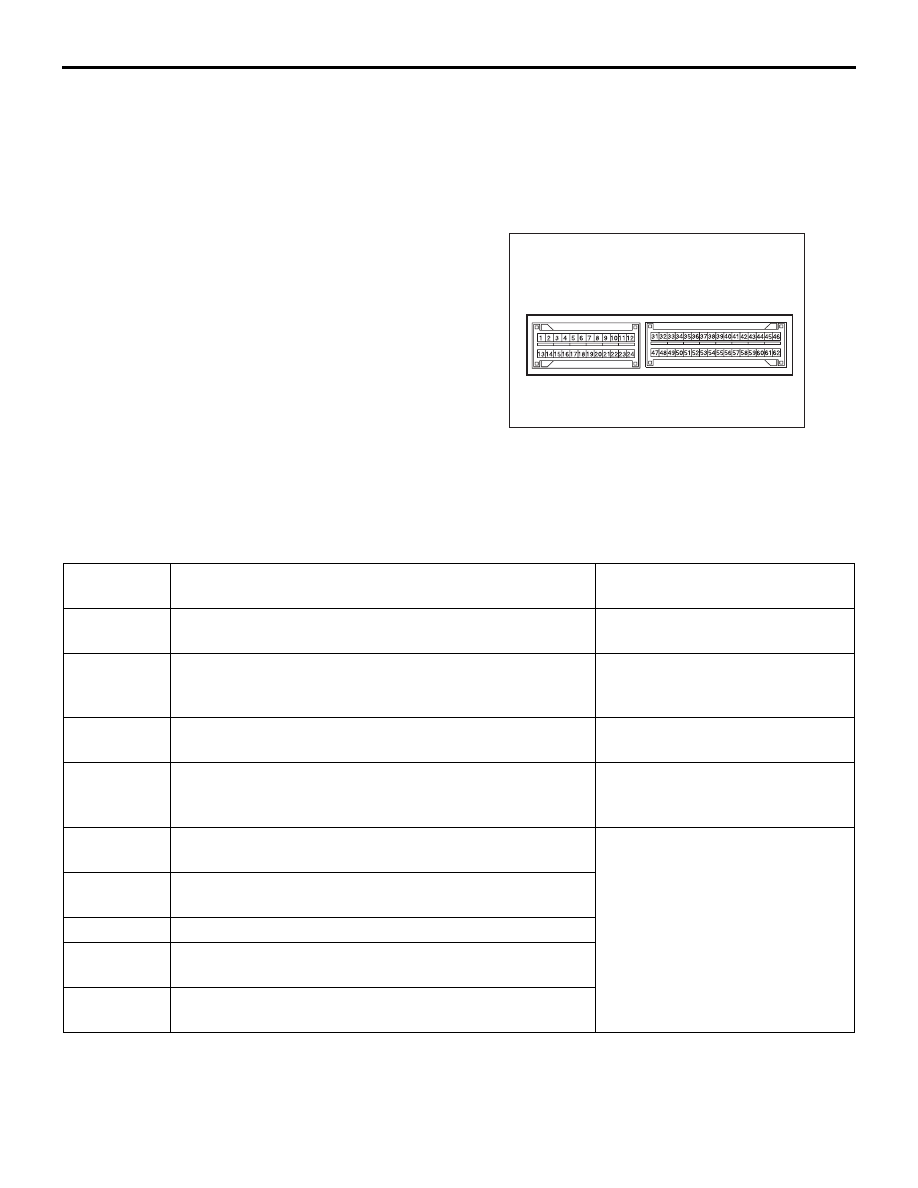

и нагнетателя. Блок SRS-ECU под передней
напольной консолью осуществляет мониторинг
системы и включает в себя предохранительный
датчик ускорения передней подушки
безопасности, аналоговый датчик ускорения
передней подушки безопасности и аналоговый
датчик ускорения боковой подушки (шторки)
безопасности. Датчик лобового столкновения
установлен на передней верхней балке
в моторном отсеке и состоит из датчика
ускорения и микрокомпьютера. Датчики бокового
удара установлены в нижних частях центральных
стоек и состоят из аналогового датчика ускорения
и микрокомпьютера. Сигнализатор на приборной
панели указывает состояние системы SRS.
Контактная пружина установлена в рулевой
колонке. Выключатель подушки безопасности
пассажира расположен в перчаточном ящике.
Сигнализатор отключения подушки безопасности
пассажира установлен в центральной приборной
панели. Преднатяжитель ремней безопасности
встроен в натяжитель ремней безопасности
водителя и пассажира.

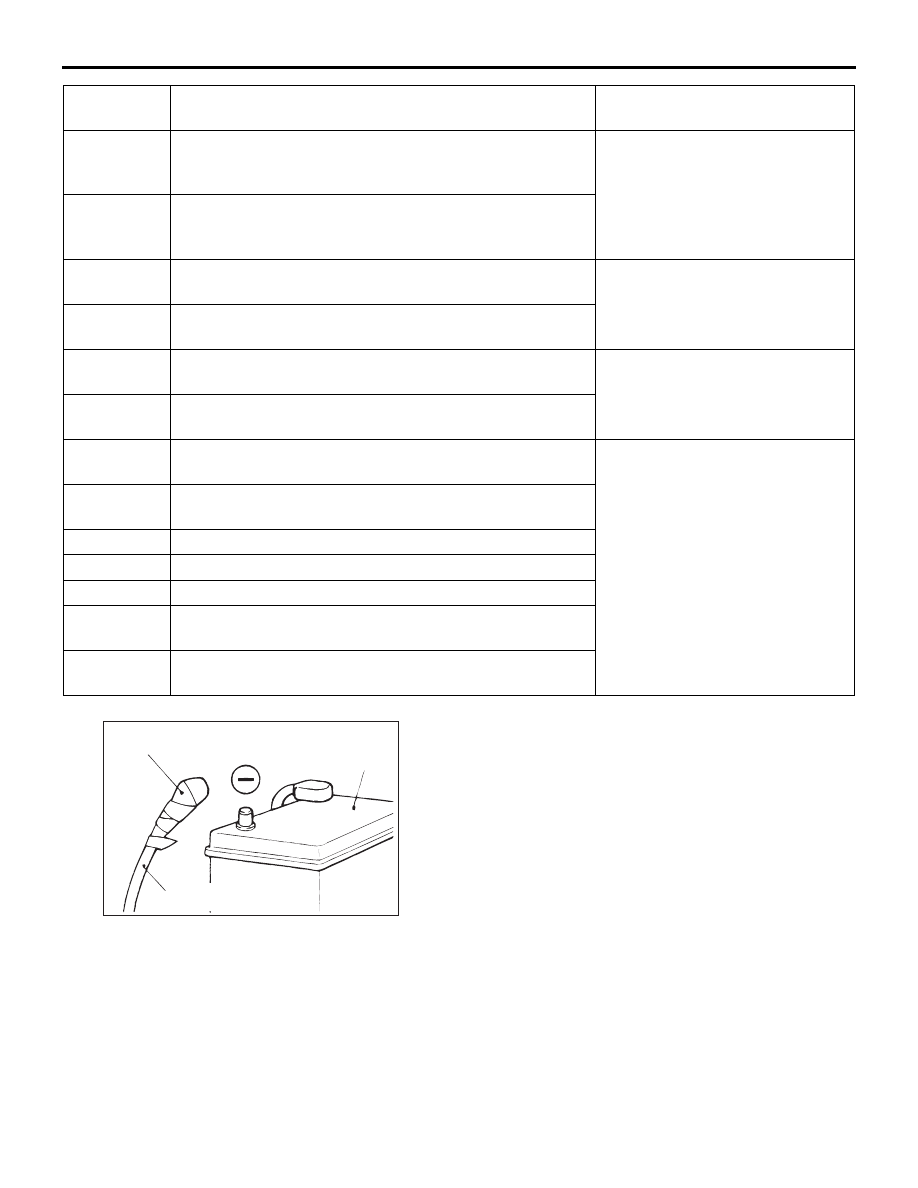

Работы по ремонту или обслуживанию
компонентов SRS должны выполняться только
квалифицированными специалистами. Перед
началом работ такого рода этим специалистам
надлежит внимательно ознакомиться с данным
руководством.
