Mitsubishi Lancer X. Руководство - часть 461

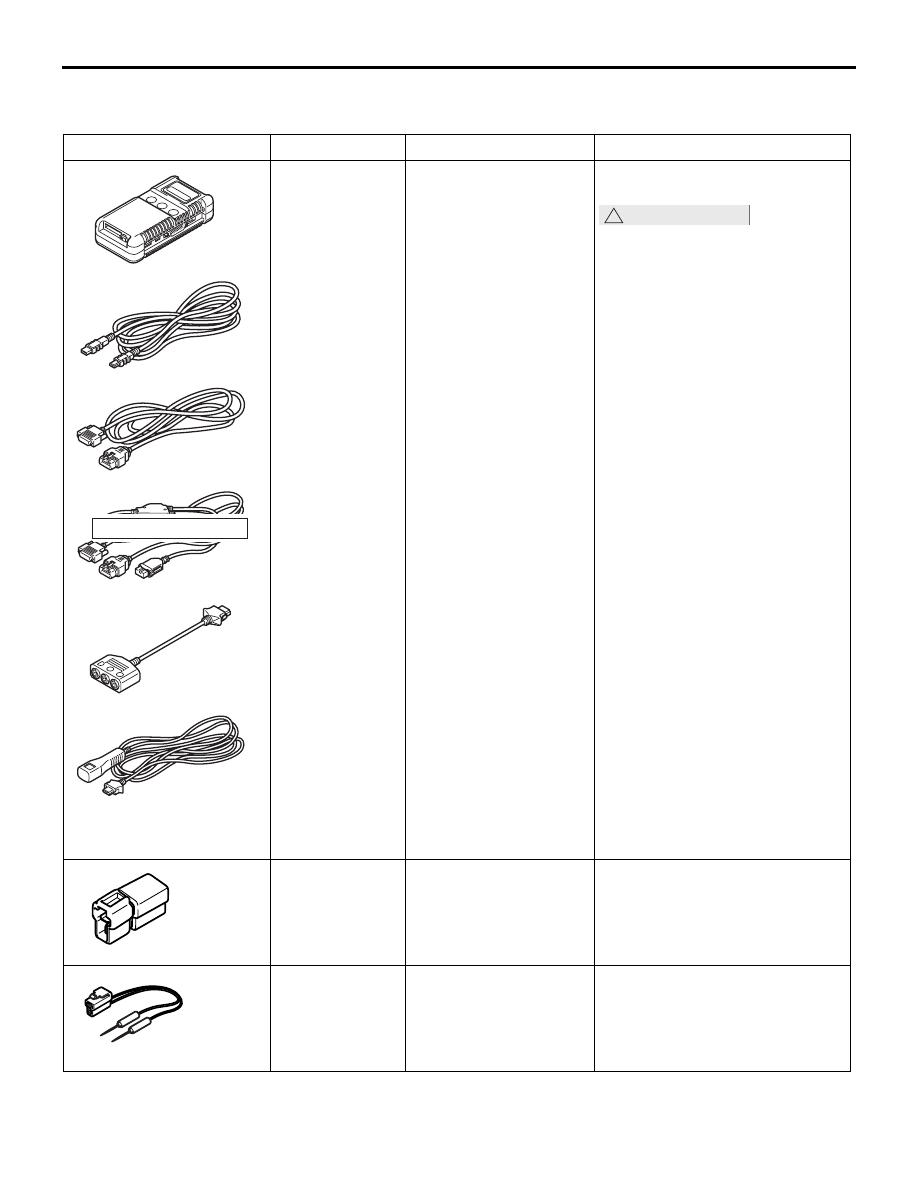

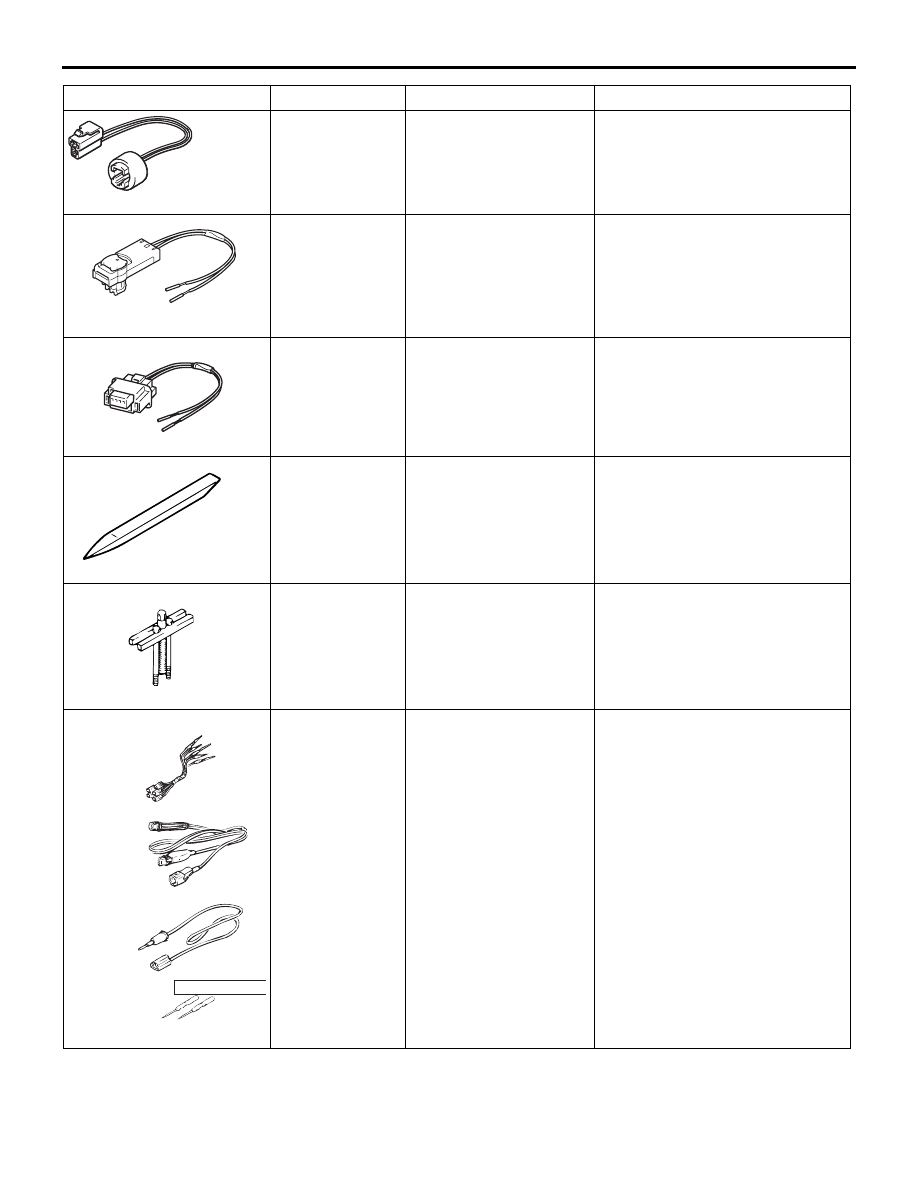

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-9

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1524000701166

Инструмент

№

Наименование

Место нанесения

MB991955

a: MB991824
b: MB991827
c: MB991910
d: MB991911
e: MB991825
f: MB991826

Подузел M.U.T.-III

a: Коммуникационный

интерфейс
автомобиля (V. C. I.)

b: Кабель USB

M.U.T.-III

c: Основной жгут

проводов M.U.T.-III А
(для автомобилей
с коммуникационно
й шиной CAN)

d: Основной жгут

проводов M.U.T.-III В
(для автомобилей
без
коммуникационной
шины CAN)

e: Адаптер для

проведения
измерений M.U.T.-III

f: Жгут проводов для

запуска M.U.T.-III

Проверка диагностического
кода

ОСТОРОЖНО

В автомобилях
с коммуникационной шиной
CAN для передачи условной
скорости автомобиля
используйте основной жгут
проводов M.U.T.-III А. Если
подсоединить основной жгут
проводов B системы
M.U.T.-III, обмен данными по
шине CAN не будет работать
должным образом.

MB991865

Балластный резистор

Проверка цепи подушек
безопасности SRS и ремней
безопасности
с преднатяжителем

MB991866

Жгут проводов
резистора

Проверка цепи подушек
безопасности SRS

НЕ ИСПОЛЬЗОВАТЬ

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

MB991865

MB991866

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-10

MB991884

Жгут проводов
резистора

Проверка цепей ремней
безопасности
с преднатяжителем, коленной
подушки безопасности и шторок
безопасности

MB991885

Жгут-адаптер

Срабатывание ремня
безопасности
с преднатяжителем, раскрытие
коленной подушки и шторки
безопасности в автомобиле
и вне автомобиля

MB992102

Жгут-адаптер

Раскрытие подушек
безопасности водителя
и переднего пассажира
в автомобиле и вне автомобиля

MB990784

Съемник
декоративных
элементов

Снятие крышки.

MB990803

Съёмник рулевого
колеса

Отсоединение рулевого колеса

MB991223

a: MB991219
b: MB991220
c: MB991221
d: MB991222

Комплект проводов

a: Проверьте жгут
b: Светодиодный жгут

проводов

c: Переходник

светодиодного жгута
проводов

d: Щуп

Проверка целостности
и измерение напряжения на
разъеме электропроводки
SRS-ECU

Инструмент

№

Наименование

Место нанесения

MB991884

MB991885

MB992102

MB990784

MB990803

MB99122

НЕ ИСПОЛЬЗОВА

ДИАГНОСТИЧЕСКОЕ ОБОРУДОВАНИЕ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-11

ДИАГНОСТИЧЕСКОЕ ОБОРУДОВАНИЕ

M1524000800450

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ
ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ

M1524003100881

См. ГРУППА 00

− Как использовать пункты меню

сервиса для устранения
неисправностей/проверки

Стр.00-6

ФУНКЦИЯ ДИАГНОСТИКИ

M1524003200695

ЧТЕНИЕ ДИАГНОСТИЧЕСКИХ КОДОВ

Для считывания диагностического кода
подключите M.U.T.-III к 16-контактному
диагностическому разъему (см. ГРУППА 00

− Как

использовать пункты меню сервиса для
устранения неисправностей/проверки

Стр.00-8

СБРОС ДИАГНОСТИЧЕСКИХ КОДОВ

Для сброса диагностического кода подключите
M.U.T.-III к 16-контактному диагностическому
разъему (см. ГРУППА 00

− Как использовать

пункты меню сервиса для устранения
неисправностей/проверки

Стр.00-8

ПРОВЕРКА ДАННЫХ СТОП-КАДРА

Данные стоп-кадра можно проверить с помощью
M.U.T.-III (см. ГРУППА 00

− Как использовать

пункты меню сервиса для устранения
неисправностей/проверки

− Функция диагностики

Стр.00-8

В случае обнаружения проблемы и сохранении
диагностического кода блок ECU, подключённый
к шине CAN, получает данные после
подтверждения диагностического кода
и сохраняет состояние блока ECU по состоянию
на этот момент. Анализ каждого пакета данных от
M.U.T.-III повышает эффективность процедуры
выполнения поиска и устранения
неисправностей. Отображаемые элементы
представлены в следующей таблице.

MB992006

Сверхтонкий зонд

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

Инструмент

№

Наименование

Место нанесения

MB992006

Инструмент

Наименование

Место нанесения

Цифровой
мультиметр

Проверка электрических цепей системы SRS
(используйте мультиметр с максимальным током
измерения 2 мА и менее при минимальном диапазоне
измеряемого сопротивления)

AC000019

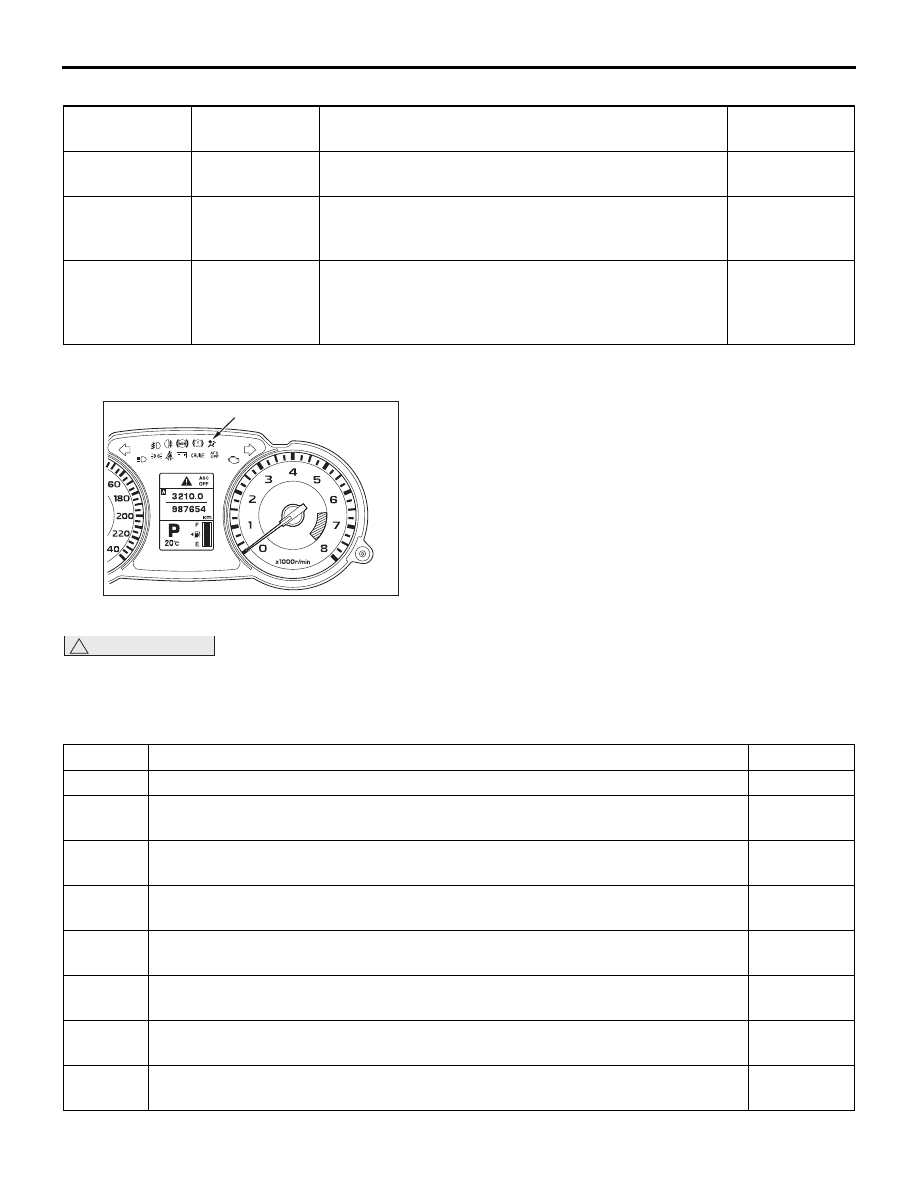

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-12

Список отображаемых элементов

ПРОВЕРКА СИГНАЛИЗАТОРА SRS

M1524004300855

1. Проверьте, загорается ли сигнализатор SRS

при переводе выключателя зажигания
в положение ON.

2. Проверьте, гаснет ли лампа по прошествии

6-8 сек. Убедитесь в том, что после этого
лампа не горит.

3. Любые отличные от вышеописанных

признаков указывают на неправильную работу
системы SRS. Поэтому проверьте
диагностический код (см.

Стр.52B-12

ТАБЛИЦА ПРОВЕРКИ ДЛЯ КОДОВ
ДИАГНОСТИКИ

M1524003301402

ОСТОРОЖНО

Если во время диагностики при повороте переключателя зажигания в положение ON отключен
какой-либо разъем, может быть получен диагностический код, связанный с другой системой.
По завершении проверить все системы на наличие зарегистрированных диагностических
кодов. Если зарегистрированы диагностические коды, следует удалить их все.

Элемент №

Название
элемента

Элемент данных

Ед. измерения

Одометр

Общий пробег после генерации диагностического
кода

км

Цикл
зажигания

Количество включений («ON») или выключений
(«LOCK (OFF)») переключателя зажигания после
последнего сбоя.

Отображается
значение
счетчика.

Общее время
существования
текущей
неисправности

Общее время текущей неисправности,
соответствующей диагностическому коду
