ОМЫВАТЕЛЬ ФАРЫ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-57

ШАГ 14. Выполните повторную проверку
системы.
Теперь омыватель фар должен работать
нормально.

Q: Результаты проверки в норме?

ДА :

Неисправность может быть
перемежающейся (См. ГРУППА 00, Как
использовать пункты меню сервиса для
поиска неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Заменить ETACS-ECU. Затем запишите

номер шасси (№ шасси) системы
иммобилайзера (См. ГРУППА 00, Меры
предосторожности перед обслуживанием
- Как осуществить запись номера шасси
(№ шасси)

Стр.00-23

).

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

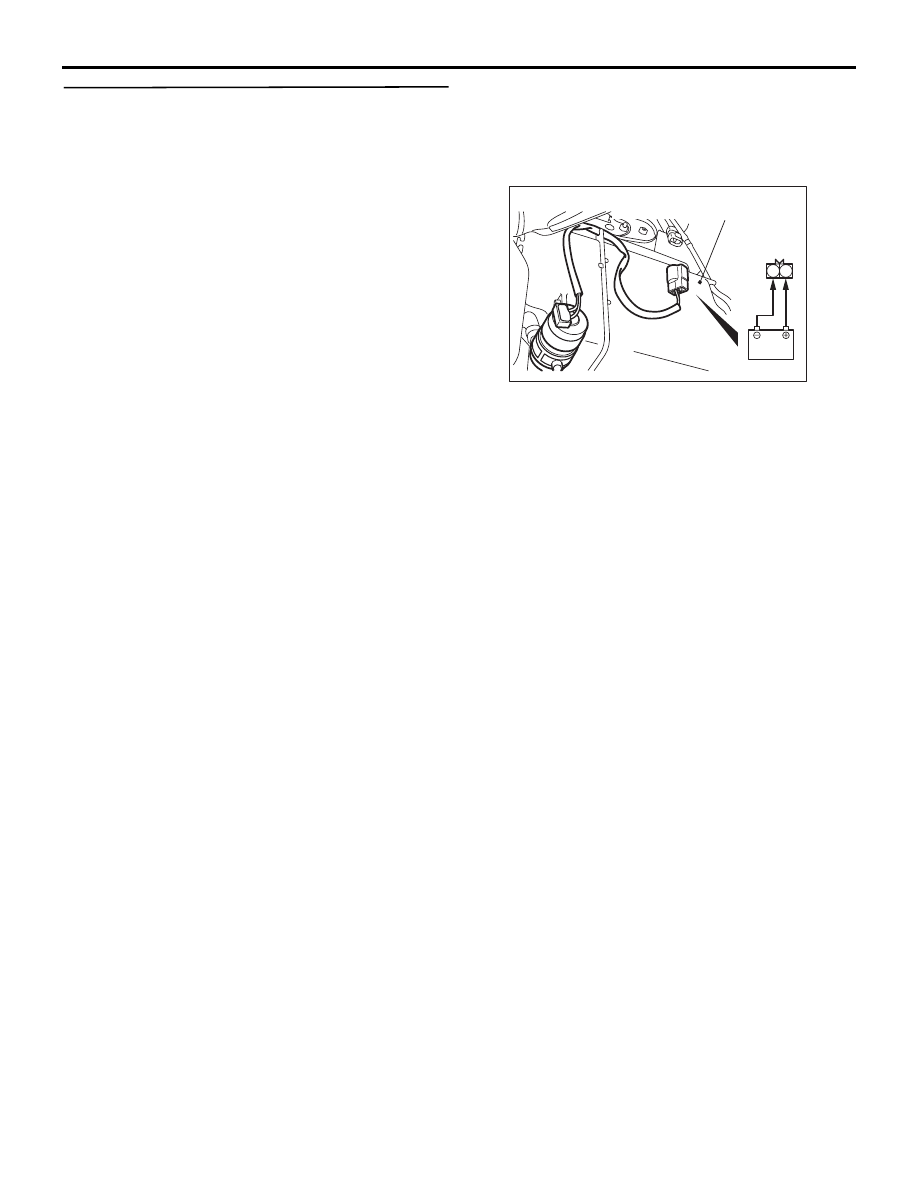

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
ОМЫВАТЕЛЯ ФАР

M1511009800101

AB

AC613539

2

1

Бачок омывателя ветрового

стекла (задняя сторона)

1. Проверьте уровень жидкости в бачке

омывателя ветрового стекла, расположенном
в правом переднем углу, и при необходимости
долейте жидкость.

2. Снимите переднюю подкузовную панель.
3. Снимите переднюю часть подкрылка (правого).
4. Отсоедините разъем электродвигателя

омывателя фар.

5. Убедитесь в том, что жидкость омывателя

подается под давлением при подсоединении
клеммы аккумуляторной батареи к разъему
электродвигателя омывателя фар, как
показано на рисунке.

ОМЫВАТЕЛЬ ФАРЫ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-58

ОМЫВАТЕЛЬ ФАРЫ

СНЯТИЕ И УСТАНОВКА

M1511009700193

4

2,5 ± 0,5 Нм

2,5 ± 0,5 Нм

7

6

2

3

AB

3

1

2

5

1

AC613352

Последовательность
демонтажа шланга омывателя
фары и привода омывателя
фары в сборе

•

Узел переднего бампера
и решетка радиатора
(См.

Стр.51-4

)

1.

Шланг омывателя фары

2.

Крышка омывателя фар

3.

Привод омывателя фары в сборе

Последовательность
демонтажа электродвигателя
омывателя фар в сборе

•

Передняя часть A защиты
моторного отсека (См.

Стр.51-17

)

4.

Соединение разъема
электродвигателя омывателя
фар в сборе

5.

Кронштейн электродвигателя
омывателя фар в сборе

6.

Электродвигатель омывателя
фар в сборе

7.

Уплотнение электродвигателя
омывателя фар в сборе

ЛОГОТИП

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-59

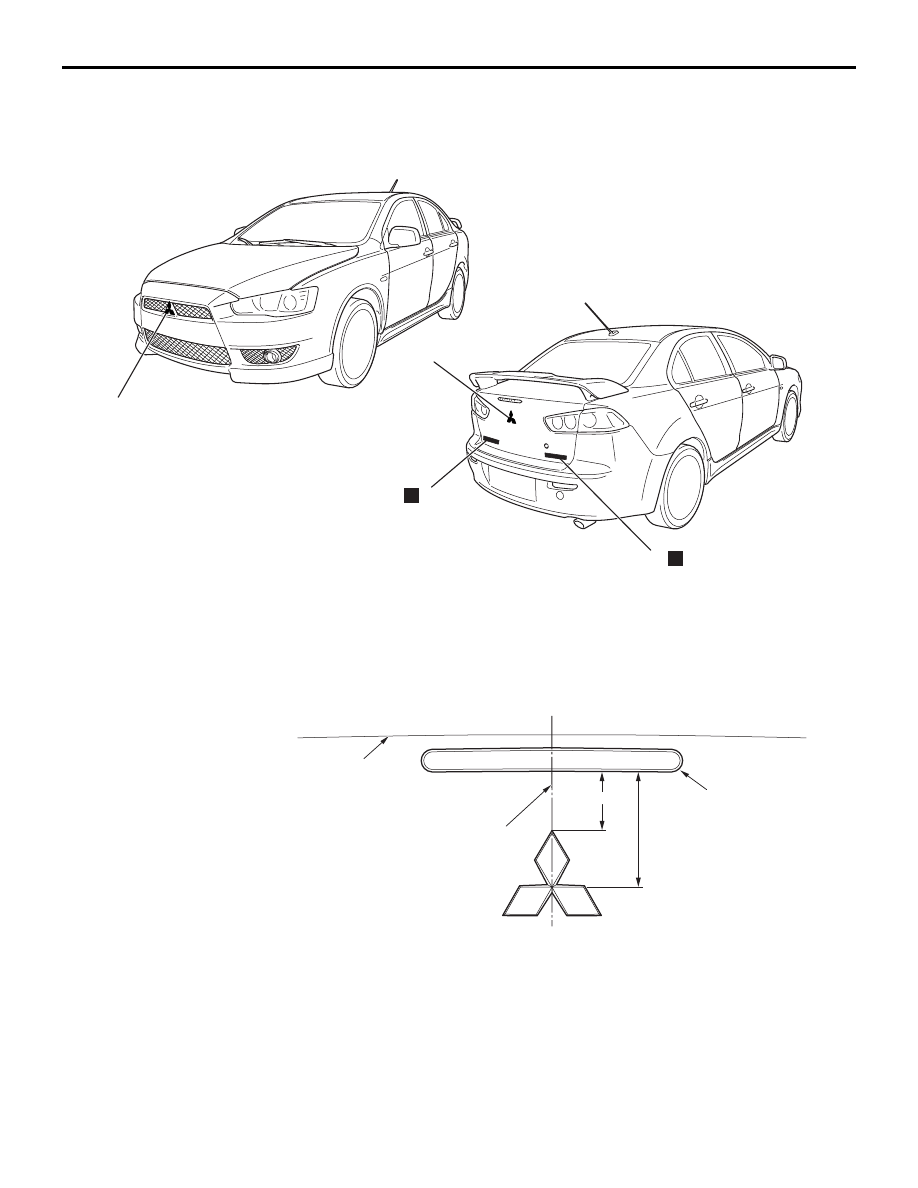

ЛОГОТИП

СНЯТИЕ И УСТАНОВКА

M1511011802159

AC609420

1

2

3

N

AD

4

N

1.

Знак в виде трех алмазов
спереди (см.

Стр.51-5

).

>>A<<

2.

Знак в виде трех алмазов сзади

>>A<<

3.

Знак MITSUBISHI

>>A<<

4.

Знак LANCER

ТОЧКА ОБСЛУЖИВАНИЯ ДЛЯ
УСТАНОВКИ
>>A<< УСТАНОВКА ЗНАКА

61,5 мм

Верхний стоп-сигнал

Линия нажатия

панели крышки

багажника

Осевая линия

автомобиля

2. Знак в виде трех алмазов сзади

116,3 мм

AB

AC609448

45,5 мм

Линия нажатия

панели крышки

багажника

30,5 мм

Край панели

крышки

багажника

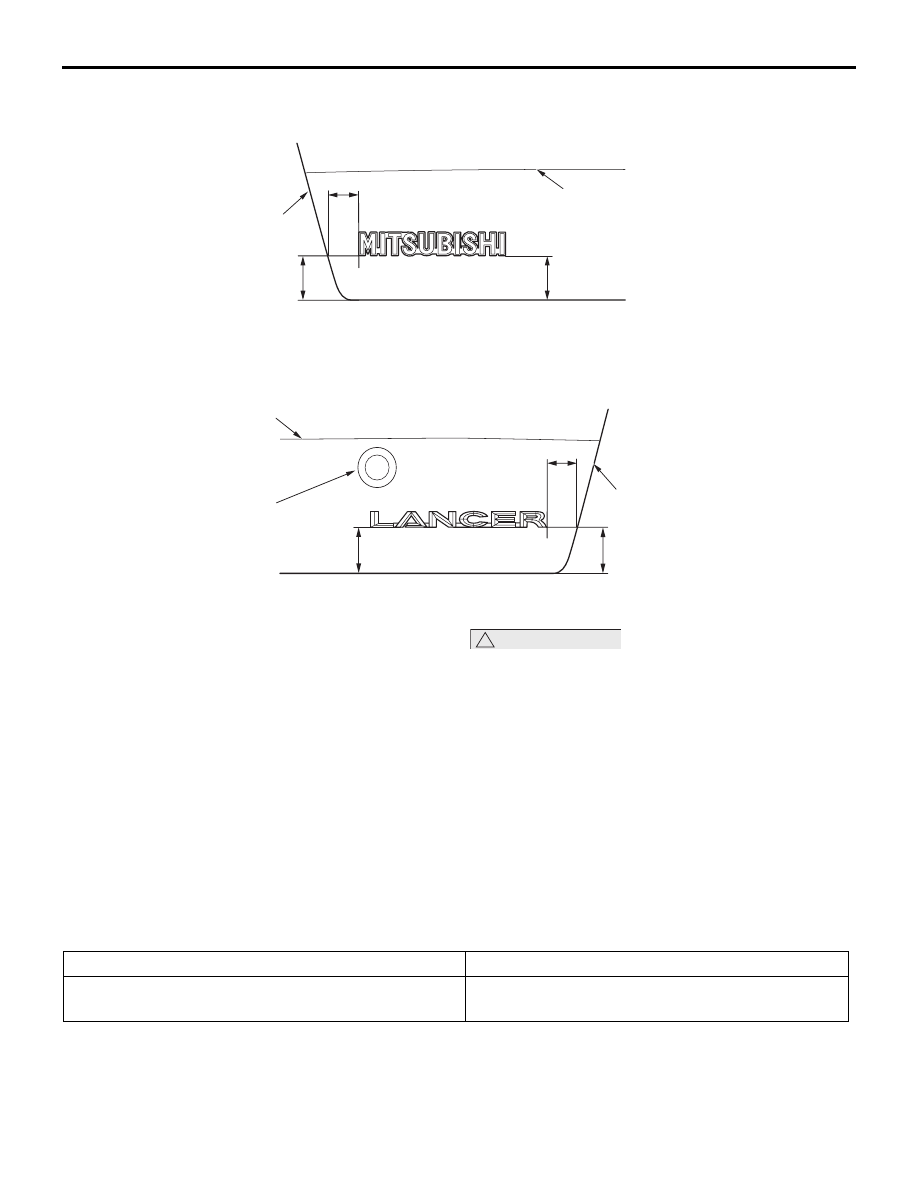

3. Знак MITSUBISHI

44,7 мм

AC

AC609134

Переключатель открывания

крышки багажника или цилиндр

замка крышки багажника

45,7 мм

Линия нажатия панели

крышки багажника

30,5 мм

Край панели

крышки

багажника

4. Знак LANCER

44,7 мм

AD

AC609253

НАРУЖНОЕ ЗЕРКАЛО

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-60

1. Место установки

Установите каждый знак в соответствующее
положение, показанное на рисунке.

2. Процедура установки

(1) Поверхность для установки знаков на

кузове необходимо очистить жидкостью
3M

™ AAD (номер по каталогу 8906) или

аналогичной жидкостью.

!

ОСТОРОЖНО

Следует устанавливать знаки при
температуре окружающей среды 20

− 38°C,

при этом в воздухе не должно быть пыли.
Если температура окружающего воздуха ниже
20

°C, знаки и участки их нанесения на кузове

автомобиля необходимо нагреть до 20

− 30°C.

(2) Чтобы установить знаки, снимите защитную

пленку с обратной стороны логотипов.

НАРУЖНОЕ ЗЕРКАЛО

СПЕЦИФИКАЦИЯ ДЛЯ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ

M1511000301005

Элемент

Стандартное значение

Значение сопротивления наружных зеркал
с подогревом

Ω

8,4

± 1,2 (при 25 °C)
