НАРУЖНОЕ ЗЕРКАЛО

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-61

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТРАТЕГИЯ ПОИСКА И УСТРАНЕНИЯ
НЕИСПРАВНОСТЕЙ

M1511014600578

Необходимо выполнить следующие процедуры
диагностики.
1. Собрать необходимую информацию у клиента.

2. Убедиться в наличии состояния, описанного

клиентом.

3. Выявить неисправность с помощью

следующей Таблицы признаков
неисправностей.

4. Убедиться в том, что неисправность

устранена.

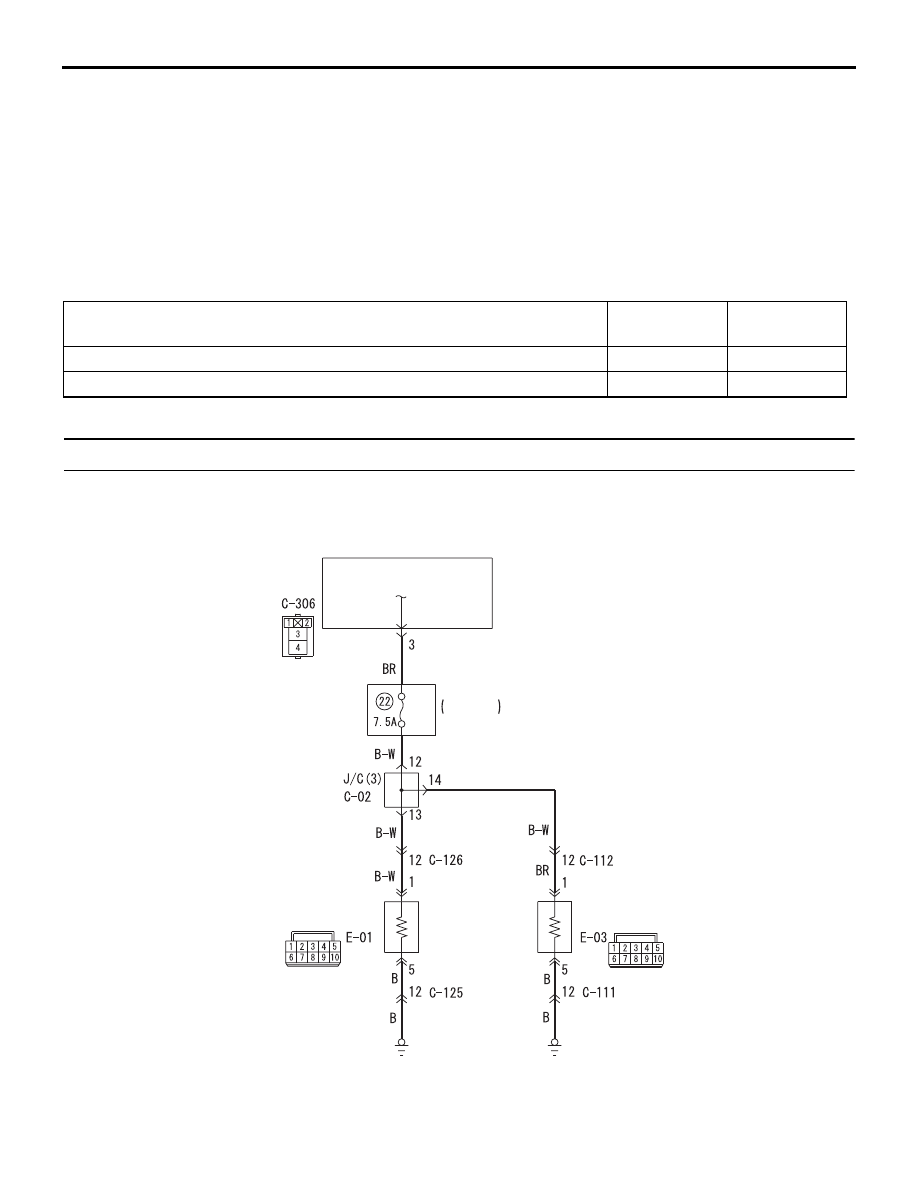

ТАБЛИЦА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

M1511015000665

Признак неисправности

Процедура
осмотра

Страница

Все наружные зеркала с подогревом не работают

1

Стр.51-61

Один из элементов подогревателя наружного зеркала не работает

2

Стр.51-63

ПРОЦЕДУРА ПРОВЕРКИ 1: Все наружные зеркала с подогревом не работают

AB

Цепь управления реле наружного зеркала

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

САЛОН

БЛОК РЕЛЕ

НАРУЖНОЕ ЗЕРКАЛО

В СБОРЕ (ПРАВОЕ)

НАРУЖНОЕ ЗЕРКАЛО

В СБОРЕ (ЛЕВОЕ)

РЕЛЕ ОБОГРЕВА

ЗАДНЕГО СТЕКЛА

AC613188

ETACS-ECU

AV

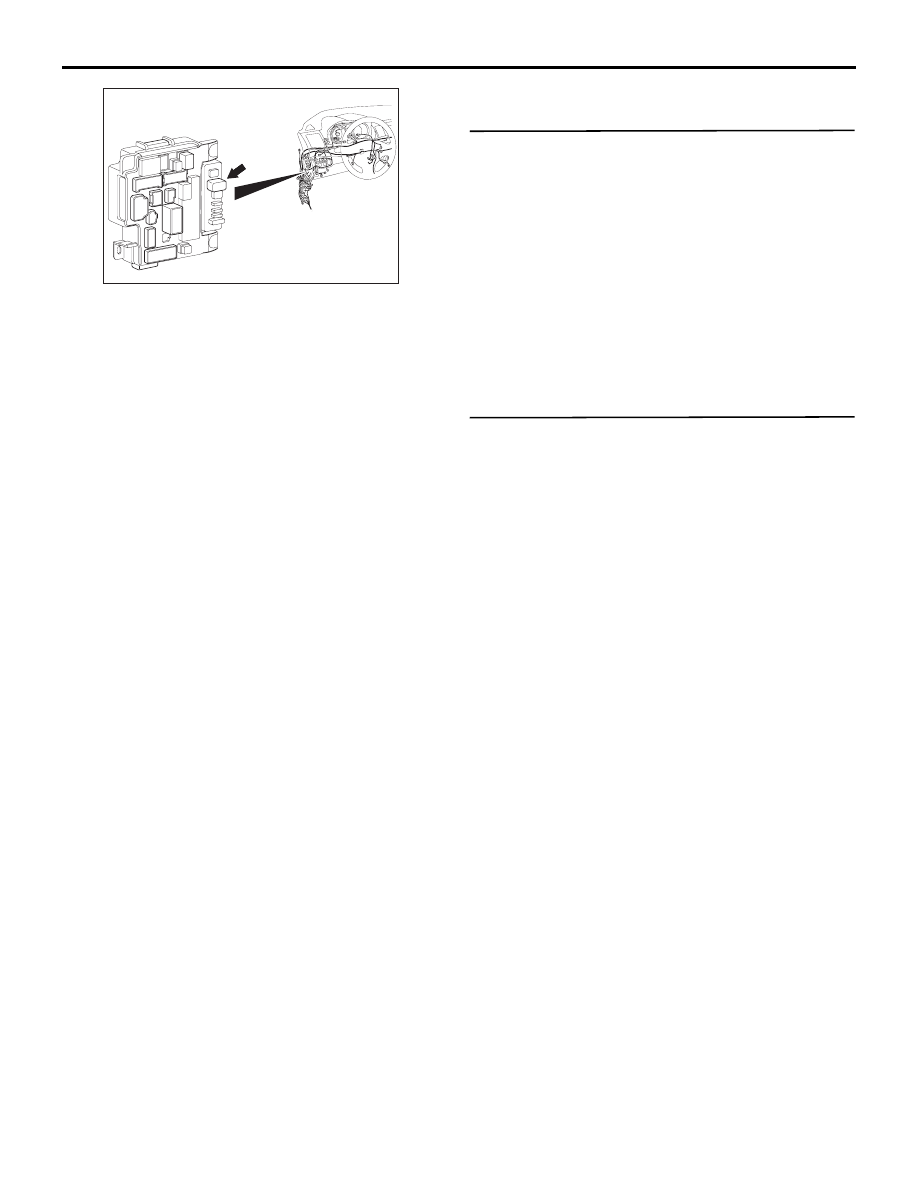

Разъем: C-306 <автомобили с

левосторонним управлением>

AC612709

НАРУЖНОЕ ЗЕРКАЛО

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-62

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Наружные зеркала с подогревом должны
работать даже если переключатель обогревателя
заднего стекла установлен в положение ON
(ВКЛ.). Если подогреватель зеркала не работает
в течение заданного периода времени, возможна
неисправность релейного контура обогревателя
(цепь питания наружного зеркала с обогревом).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

Шаг 1. Проверить обогреватель заднего
стекла.
Убедитесь в том, что система обогревателя
заднего стекла работает нормально.
(См. ГРУППА 54A, Проверка обогревателя

Стр.54A-292

).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Выполните поиск и устранение

неисправностей обогревателя заднего
стекла. (См. ГРУППА 55, Поиск
и устранение неисправностей

Стр.55A-27

).

Шаг 2. Проверить разъем C-306 клеммовой
панели.

Q: Результаты проверки в норме?

ДА :

Неисправность может быть
перемежающейся (См. ГРУППА 00, Как
использовать пункты меню сервиса для
поиска неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать неисправный разъем.

НАРУЖНОЕ ЗЕРКАЛО

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-63

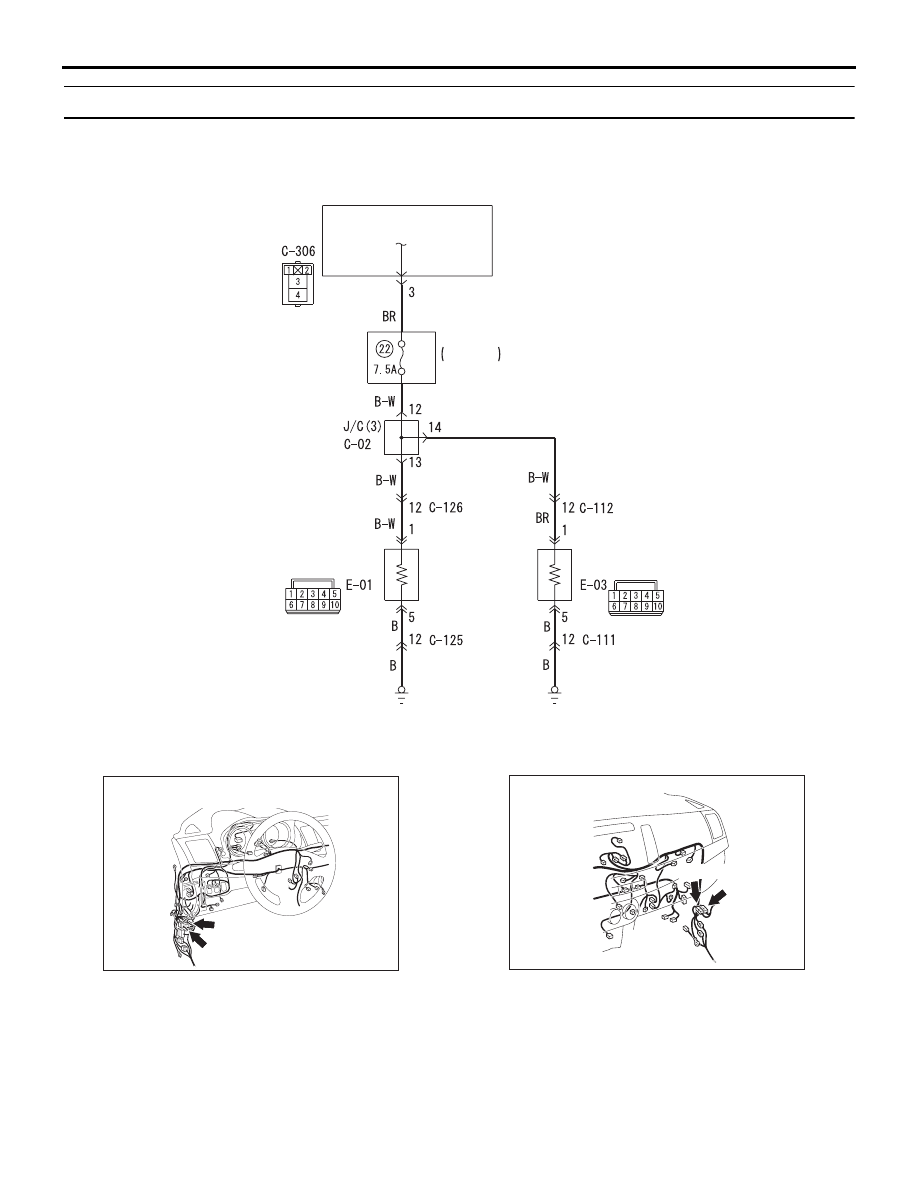

ПРОЦЕДУРА ПРОВЕРКИ 2: Один из элементов подогревателя наружного зеркала не работает.

AB

Цепь управления реле наружного зеркала

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

САЛОН

БЛОК РЕЛЕ

НАРУЖНОЕ ЗЕРКАЛО

В СБОРЕ (ПРАВОЕ)

НАРУЖНОЕ ЗЕРКАЛО

В СБОРЕ (ЛЕВОЕ)

РЕЛЕ ОБОГРЕВА

ЗАДНЕГО СТЕКЛА

AC613188

C-126 (BR)

C-125

BJ

AC612705

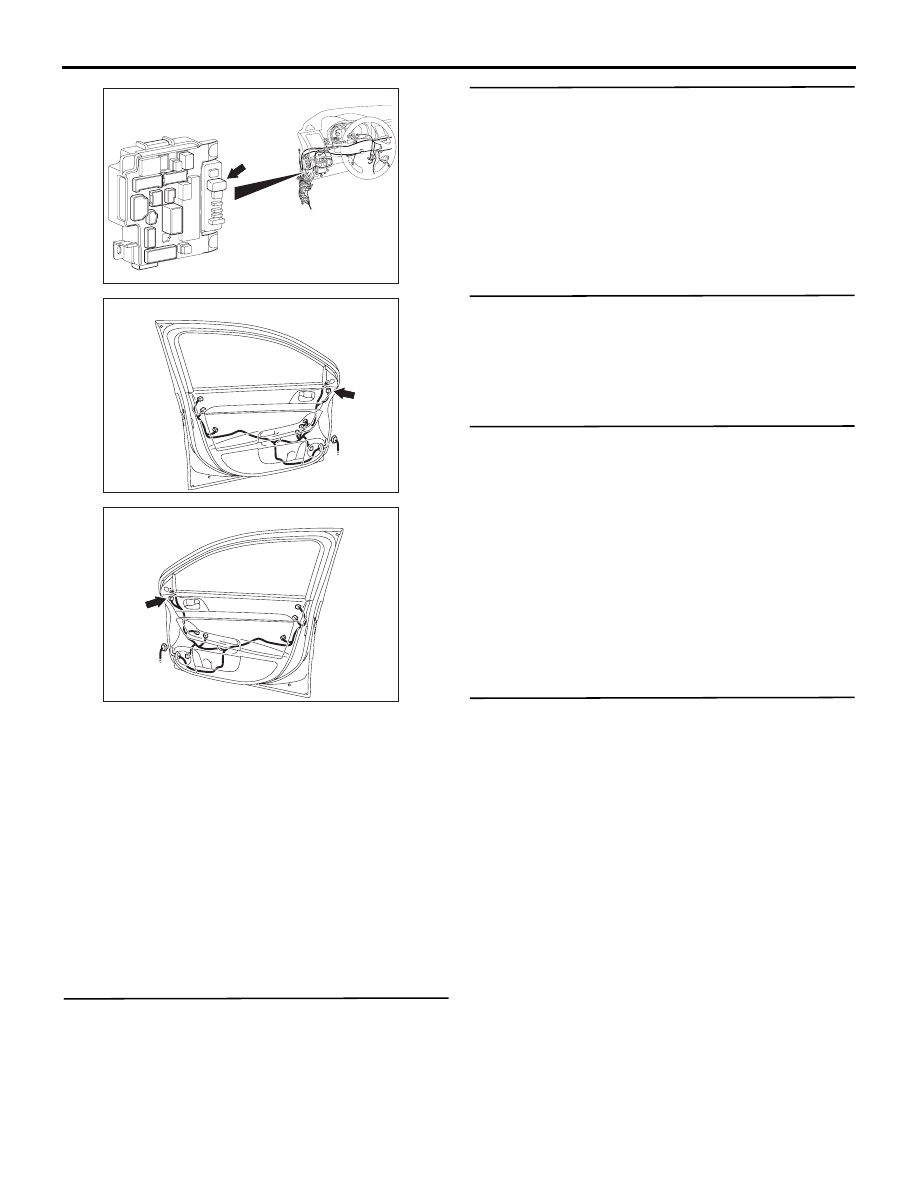

Разъемы: C-125, C-126 <автомобили

с левосторонним управлением>

C-112 (BR)

C-111

AN

Разъемы: C-111, C-112

AC612706

ETACS-ECU

AV

Разъем: C-306 <автомобили с

левосторонним управлением>

AC612709

AB

Разъем: E-01

AC612730

AB

Разъем: E-03

AC612731

НАРУЖНОЕ ЗЕРКАЛО

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-64

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если какой-либо из элементов подогревателя
наружного зеркала не работает, может быть
неисправна цепь питания или цепь заземления
элемента, или сам элемент.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность элементов подогревателя

наружного зеркала

• Неисправность электропроводки или разъема

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Определение места возникновения
неисправности.

Q: Который из элементов подогревателя

наружного зеркала не работает?
Наружное зеркало водителя :

Переход к Шагу 9.

Наружное зеркало пассажира :

Переход к Шагу 2.

ШАГ 2. Проверить элементы подогревателя
правого наружного зеркала
Проверьте элементы подогревателя правого
наружного зеркала. (См. Проверка элементов
подогревателя

Стр.51-69

.)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Замените стекло правого наружного

зеркала.

ШАГ 3. Проверить разъем E-03 правого
наружного зеркала

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Измерить сопротивление на разъеме
E-03 правого наружного зеркала.
(1) Отсоедините разъем и выполните измерение

на стороне жгута.

(2) Сопротивление на участке между клеммой

№ 5 разъема E-03 правого наружного зеркала
и «массой»

НОРМА: Сопротивление (2

Ω или

менее)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Переход к Шагу 5.

ШАГ 5. Проверить жгут проводов на участке
между клеммой № 5 разъема E-03 правого
наружного зеркала и «массой».
ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте
промежуточный разъем C-111.

• Проверьте целостность проводов замыкания

на «массу».

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00 - Как использовать
пункты меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.
