СИСТЕМА АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ УРОВНЯ ФАР

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-145

ШАГ 6. Проверьте факт сброса кода
неисправности.

Q: Установлен ли код диагностики №23?

ДА :

Перейти к шагу 7

НЕТ :

Неисправности, вроде плохого контакта
в разъеме или обрыва провода
электропроводки между задним
датчиком высоты и ECU системы
автоматической коррекции уровня фар,
могут иметь перемежающийся характер
(см. ГРУППУ 00

− Методика

использования контрольных точек
для/проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

ШАГ 7. Проверка переднего датчика высоты
Проверить правильность работы переднего
датчика высоты (см.

Стр.00-15

).

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 8

НЕТ :

Заменить передний датчик высоты.

ШАГ 8. Проверка заднего датчика высоты
Проверить правильность работы заднего датчика
высоты (см.

Стр.54A-165

).

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 9

НЕТ :

Заменить задний датчик высоты.

ШАГ 9. Проверьте факт сброса кода
неисправности.

Q: Установлен ли код диагностики №23?

ДА :

Заменить ECU системы автоматической
коррекции уровня фар.

НЕТ :

Диагностика завершена.

СИСТЕМА АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ УРОВНЯ ФАР

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-146

Код № 24 Ненормальный угол наклона

!

ОСТОРОЖНО

Прежде, чем заменять ЭБУ, убедитесь в исправности цепей связи.

ОЦЕНКА НЕИСПРАВНОСТИ

ECU системы автоматической коррекции уровня
фар принимает сигналы от датчиков высоты
передней и задней частей кузова и вычисляет
угол наклона фар. Если вычисленный угол
наклона не соответствует норме, выдается
диагностический код № 24.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ЗАДНИЙ

ДАТЧИК

ВЫСОТЫ

ПЕРЕДНИЙ

ДАТЧИК

ВЫСОТЫ

ИС ДАТЧИКА ХОЛЛА

ИС ДАТЧИКА ХОЛЛА

ECU СИСТЕМЫ

АВТОКОРРЕКЦИИ

ПОЛОЖЕНИЯ ФАР

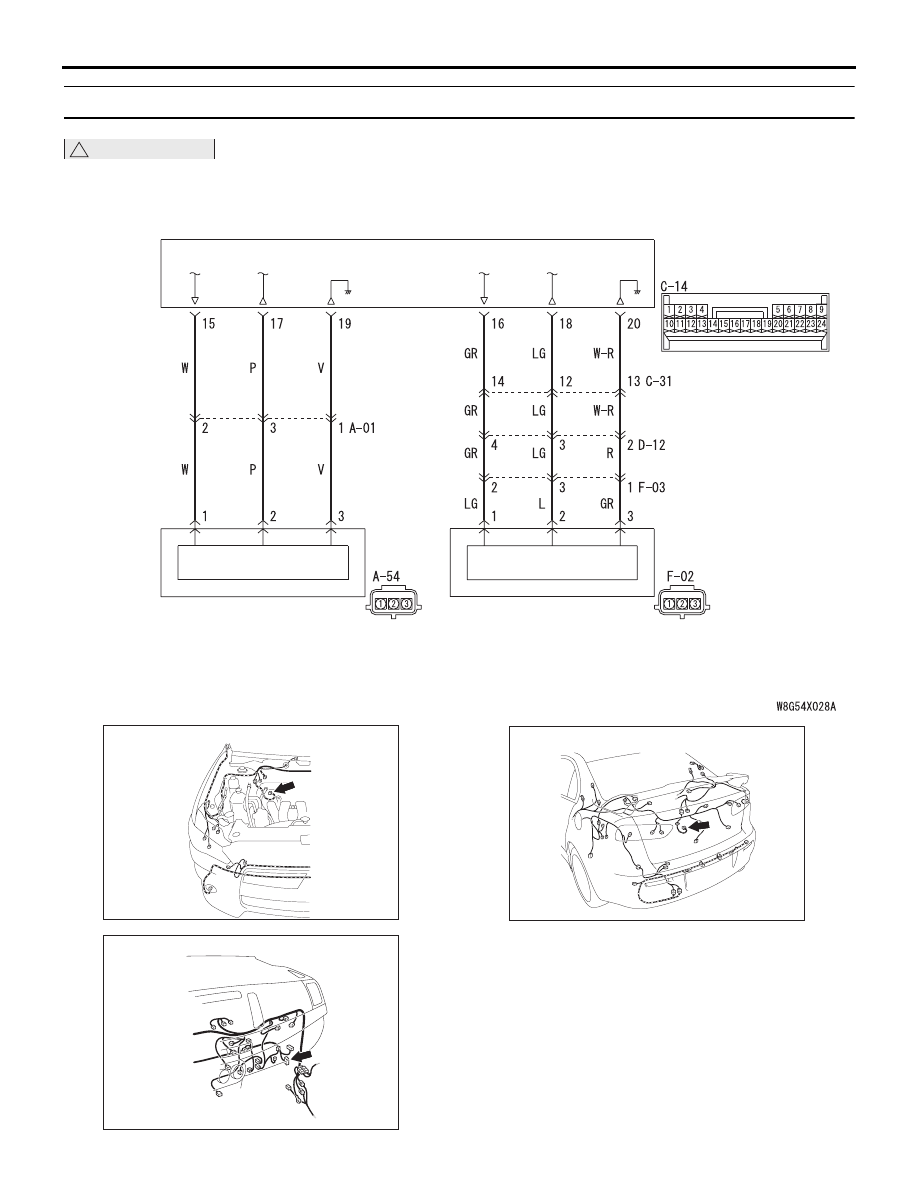

Цепь датчика высоты

A-54 (B)

Разъем: A-54

AS

AC612691

Разъем: C-14

AC

AC700271

Разъем: F-02

AI

AC700273

СИСТЕМА АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ УРОВНЯ ФАР

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-147

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Возможно, неисправен передний или задний
датчик высоты, либо ECU системы
автоматической коррекции уровня фар.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переднего датчика высоты

• Неисправность заднего датчика высоты

• Неисправность ECU системы автоматической

коррекции уровня фар

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: A-54 - разъем
переднего датчика высоты

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверка переднего датчика высоты
Проверить правильность работы переднего
датчика высоты (см.

Стр.00-15

).

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Заменить передний датчик высоты.

ШАГ 3. Проверка разъема: F-02 - разъем
заднего датчика высоты

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверка заднего датчика высоты
Проверить правильность работы заднего датчика
высоты (см.

Стр.54A-93

).

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Заменить задний датчик высоты.

ШАГ 5. Проверка разъема: C-14 - разъем ECU
системы автоматической коррекции уровня
фар

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 6. Проверьте факт сброса кода
неисправности.

Q: Установлен ли код диагностики №24?

ДА :

Заменить ECU системы автоматической
коррекции уровня фар.

НЕТ :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для /проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

СИСТЕМА АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ УРОВНЯ ФАР

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-148

Код № 31 Неисправность выравнивающего устройства

!

ОСТОРОЖНО

Прежде, чем заменять ЭБУ, убедитесь в исправности цепей связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ЦП

ЦП

ЦЕПЬ

СРАВНЕНИЯ

НАПРЯЖЕНИЯ

ЦЕПЬ

УПРАВ-

ЛЕНИЯ

ЭЛЕКТРО-

МОТОРОМ

ЦЕПЬ

УПРАВ-

ЛЕНИЯ

ЭЛЕКТРО

МОТОРОМ

ЦЕПЬ

СРАВНЕНИЯ

НАПРЯЖЕНИЯ

БЛОК-

ФАРА

(ПРАВАЯ)

БЛОК-

ФАРА

(ЛЕВАЯ)

ECU СИСТЕМЫ

АВТОКОРРЕКЦИИ

ПОЛОЖЕНИЯ ФАР

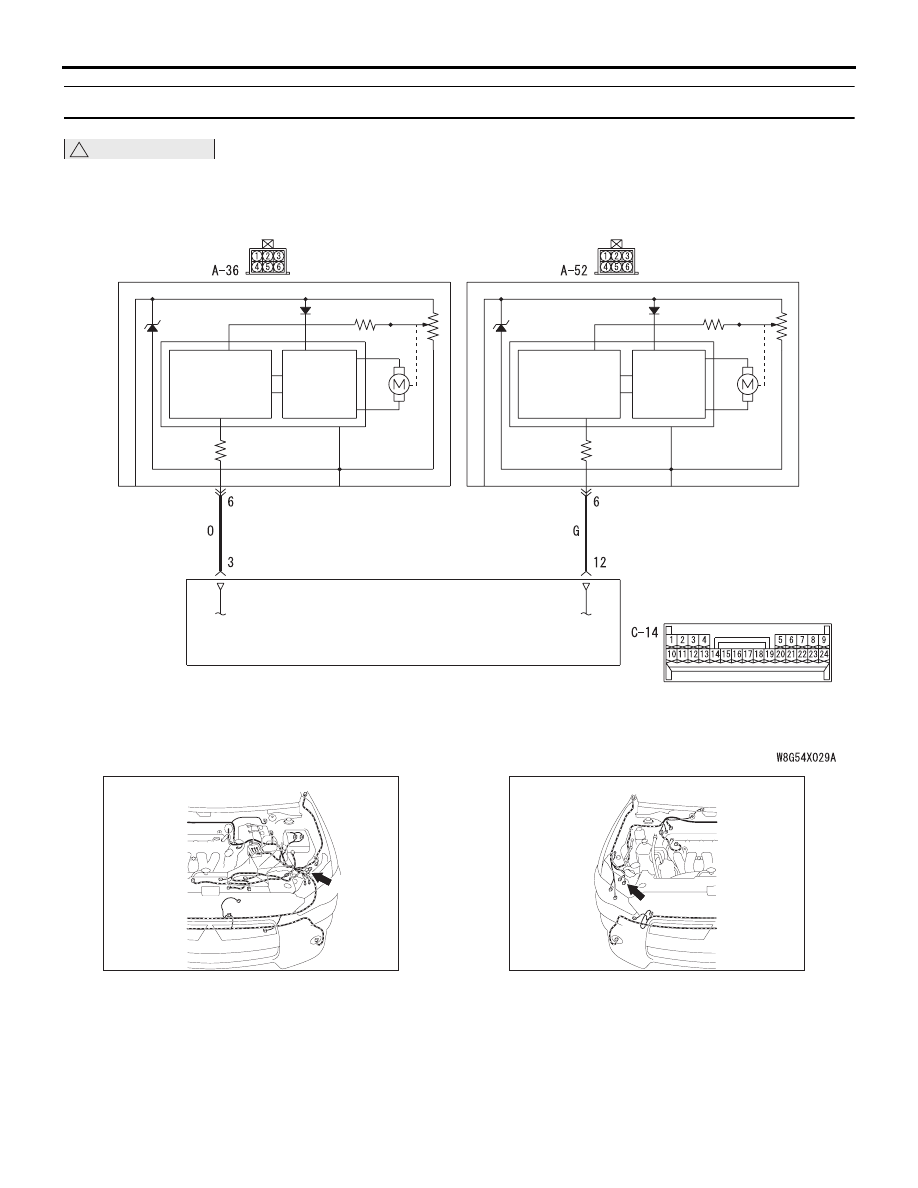

Цепь блока коррекции положения фар

A-36 (B)

Разъем: A-36

AU

AC612690

A-52 (B)

Разъем: A-52

AT

AC612691
