Mitsubishi Lancer X. Руководство - часть 378

СИСТЕМА АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ УРОВНЯ ФАР

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-137

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1540302800093

См. ГРУППА 00

− Содержание поиска

и устранения неисправностей

Стр.00-6

ФУНКЦИЯ ДИАГНОСТИКИ

M1540300400130

МЕТОД ЧТЕНИЯ КОДОВ ДИАГНОСТИКИ

1. Подсоединить M.U.T.-III к диагностическому

разъему (порядок подключения M.U.T.-III
см. ГРУППУ 00

− Функция диагностики

Стр.00-8

2. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

3. Выбрать меню на экране M.U.T.-III следующим

образом.
(1) В окне «System selection» («Выбор

системы») выбрать пункт «Meter»
(«Измеритель»).

(2) Выберите «Специальная функция».
(3) Выбрать пункт «Headlamp auto levelling diag

mode» («Режим диагностики системы
автоматической коррекции уровня фар»).

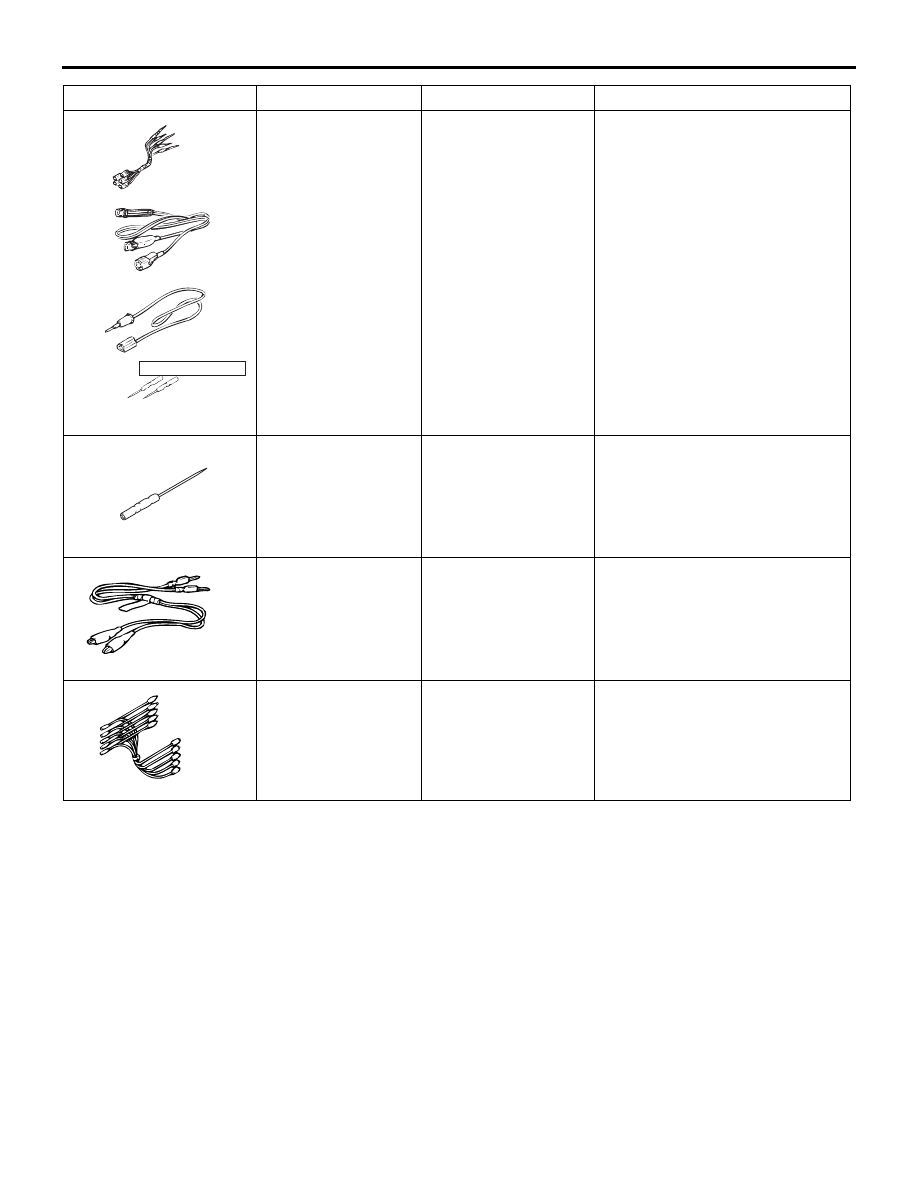

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект проводов

a. Комплект

измерительных
проводов

b. Светодиодный

жгут проводов

c. Переходник

светодиодного
жгута проводов

d. Щуп

Проверка целостности и замер
напряжения в жгуте
электропроводки или
на разъеме

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

MB992006

Сверхтонкий зонд

Проверка целостности и замер
напряжения в жгуте
электропроводки или
на разъеме

MB991529

Комплект
измерительных
кабелей для
проверки
диагностического
кода

Проверка привода коррекции

MB991658

Комплект
измерительных
кабелей для
испытаний

Проверка датчика высоты
расположения кузова

Инструмент

№

Наименование

Использование

MB991223

НЕ ИСПОЛЬЗОВАТЬ

MB992006

MB991529

MB991658

СИСТЕМА АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ УРОВНЯ ФАР

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-138

4. На многофункциональный дисплей

комбинированного измерителя выводится
предупреждение об автоматической коррекции
уровня фар. Произвести считывание
диагностического кода, отображаемого в окне
предупреждения об автоматической коррекции
уровня фар.

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

M1540300500096

ОСТОРОЖНО

При проведении поиска и устранения неисправностей, когда ключ зажигания переведен
в положение ON в момент отсоединения различных разъемов могут быть зарегистрированы
коды диагностики, относящиеся к другой системе. По завершении проверить все системы на
наличие зарегистрированных диагностических кодов. Если зарегистрированы
диагностические коды, следует удалить их все.

Пример окна предупреждения при отображении
диагностического кода № 24.

Окно предупреждения в случае
нормальной работы

Пауза 3 с

Сигнал

местоположе

ния единицы

2 секунды

0,5 секунды

Сигнал

местополож

ения десяти

Пауза 3 с

0,5 секунды

1,5 секунды

Гаснет

Загора-

ется

AC500494

0,25 секунды

Гаснет

Загорается

C50049

№ диагностиче-

ского кода

Объект диагностики

Страница

Отклонения в работе заднего датчика высоты

Стр.54A-139

Отклонения в работе переднего датчика высоты

Стр.54A-141

Короткое замыкание цепи питания датчика высоты на «массу»

Стр.54A-143

Ненормальный угол наклона

Стр.54A-146

Неисправность выравнивающего устройства

Стр.54A-148

СИСТЕМА АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ УРОВНЯ ФАР

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-139

ПОСЛЕДОВАТЕЛЬНОСТЬ АНАЛИЗА
КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ

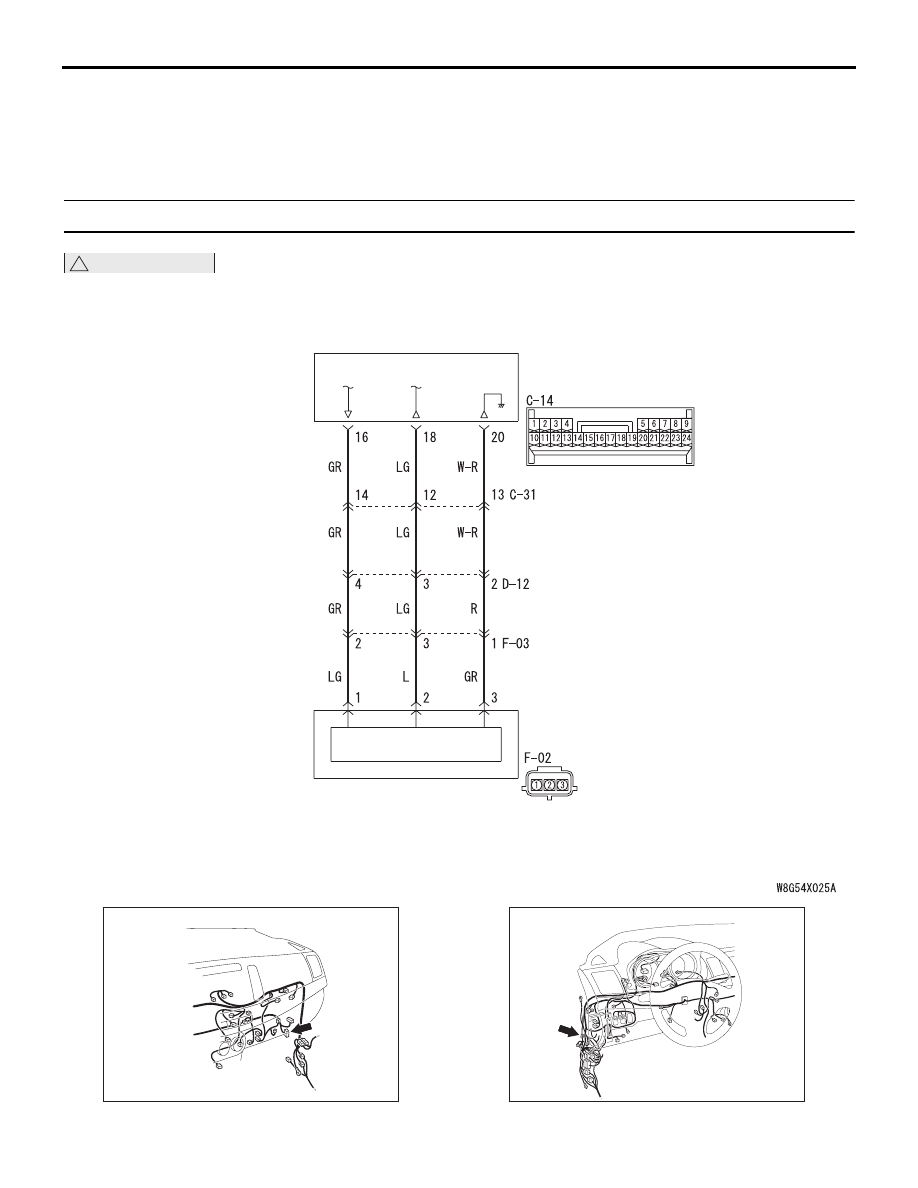

Код № 21 Ненормальная работа датчика высоты (заднего)

ОСТОРОЖНО

Прежде, чем заменять ЭБУ, убедитесь в исправности цепей связи.

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

ЗАДНИЙ

ДАТЧИК

ВЫСОТЫ

ИС ДАТЧИКА ХОЛЛА

ECU СИСТЕМЫ

АВТОКОРРЕКЦИИ

ПОЛОЖЕНИЯ ФАР

Цепь датчика высоты (заднего)

Разъем: C-14

AC700271

Разъем: C-31

AC612705

СИСТЕМА АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ УРОВНЯ ФАР

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-140

ОЦЕНКА НЕИСПРАВНОСТИ

Если ECU системы автоматической коррекции
уровня фар принимает не соответствующий
норме сигнал напряжения от заднего датчика
высоты, выдается диагностический код № 21.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Возможно, неисправен задний датчик высоты,
ECU системы автоматической коррекции уровня
фар либо электропроводка и разъемы между
ними.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность заднего датчика высоты

• Неисправность ECU системы автоматической

коррекции уровня фар

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: F-02 - разъем
заднего датчика высоты

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверка заднего датчика высоты
Проверить правильность работы заднего датчика
высоты (см.

Стр.00-15

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Заменить задний датчик высоты.

ШАГ 3. Проверка разъема: C-14 - разъем ECU
системы автоматической коррекции уровня
фар

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверить электропроводку между
выводами № 1/2/3 разъема F-02 заднего
датчика высоты и выводами № 16/18/20
разъема C-14 ECU системы автоматической
коррекции уровня фар.
ПРИМЕЧАНИЕ: Перед выполнением проверки
жгута проводов проверить и, при
необходимости, отремонтировать
промежуточные разъемы C-31, D-12 и F-03.

• Проверить на предмет обрыва цепи

электропитания, связи и замыкания на
«массу».

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Проверьте факт сброса кода
неисправности.

Q: Выдается код диагностики № 21?

ДА :

Заменить ECU системы автоматической
коррекции уровня фар.

НЕТ :

Неисправности, вроде плохого контакта
в разъеме или обрыва провода
электропроводки между задним
датчиком высоты и ECU системы
автоматической коррекции уровня фар,
могут иметь перемежающийся характер
(см. ГРУППУ 00

− Методика

использования контрольных точек
для/проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

Разъем: D-12

AC612723

Разъем: F-03

AC700273
