ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-129

Отклик аварийной
сигнализации

Регулировка
количества вспышек
фонаря аварийной
сигнализации

Блокировка:1,
Разблокировка:1

БЛОКИРОВКА: Одна вспышка,
РАЗБЛОКИРОВКА: Две вспышки
(по умолчанию)

Блокировка:1,
Разблокировка:0

БЛОКИРОВКА: Одна вспышка,
РАЗБЛОКИРОВКА: Нет вспышки

Блокировка:0,
Разблокировка:1

БЛОКИРОВКА: Нет вспышки,
РАЗБЛОКИРОВКА: Две вспышки

Блокировка:2,
Разблокировка:1

БЛОКИРОВКА: Две вспышки,
РАЗБЛОКИРОВКА: Одна вспышка

Блокировка:2,
Разблокировка:0

БЛОКИРОВКА: Две вспышки,
РАЗБЛОКИРОВКА: Нет вспышки

Блокировка:0,
Разблокировка:1

БЛОКИРОВКА: Нет вспышки,
РАЗБЛОКИРОВКА: Одна вспышка

Блокировка:0,
Разблокировка:0

Не работает

Чувствительность
датчика системы
автоматического
включения/выключ
ения освещения
(фар)

Чувствительность
датчика функции
автоматического
включения освещения
(интенсивность
освещения)
<автомобили
с автоматическим
включением
освещения>

Уровень 1 (+) яркий
свет

Предельно высокий уровень
яркости окружающего света

Уровень 2

Высокий уровень яркости
окружающего света

Уровень 3

Стандартный уровень яркости
окружающего света (по умолчанию)

Уровень 4(

−)темнота Низкий уровень яркости

окружающего света

Уровень 5(

−)темнота Предельной низкий уровень

яркости окружающего света

Настройка
автоматического
отключения
передней фары

Настройка функции
автоматического
отключения передней
фары

Отключить

Не работает

Разблокирована
(B-специф.)

Работает (по умолчанию)

Элемент
регулировки
(дисплей M.U.T.-III)

Элемент
регулировки

Содержание
регулировки
(дисплей M.U.T.-III)

Содержание регулировки

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-130

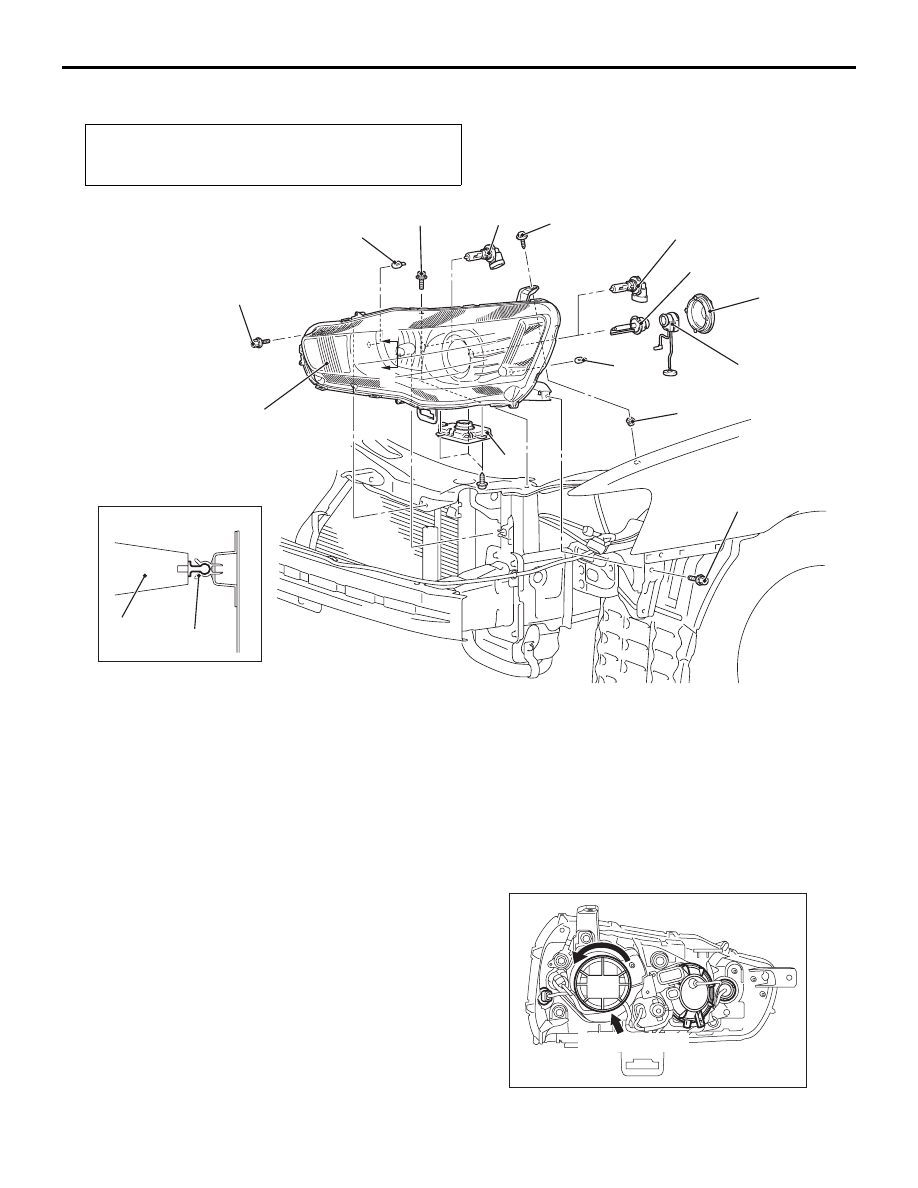

СНЯТИЕ И УСТАНОВКА ФАР

M1540101000205

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ЛАМПЫ <АВТОМОБИЛИ
С ГАЗОРАЗРЯДНЫМИ ФАРАМИ>

Операции, выполняемые после установки
Проверка направления лучей фар (см. раздел
«Регулировка фар»

Стр.54A-124

).

A

A

1

Разрез А – А

Изолирующая

шайба

1,5 ± 0,3 Нм

4,5 ± 1,5 Нм

4,5 ± 1,5 Нм

3

7

6

5

4

3

2

1

9

4,5 ± 1,5 Нм

8

AB

AC613544

Последовательность
демонтажа

•

Передний бампер в сборе
с решеткой радиатора
(см. ГРУППУ 51, Передний
бампер в сборе

Стр.51-4

)

1.

Блок-фара

2.

Крышка гнезда лампы <автомо-



били с газоразрядными фарами>

3.

Блок управления фарой
<автомобили с газоразрядными
фарами>

<<

A

>>

4.

Лампа фары <автомобили
с газоразрядными фарами>

5.

Лампа ближнего света фары
<автомобили без газоразрядных
фар>

6.

Лампа дальнего света фары
<автомобили без газоразрядных
фар> или лампа освещения
поворота дороги <автомобили
с газоразрядными фарами>

7.

Лампа переднего указателя
поворота

8.

Лампа габаритного сигнала

9.

Изоляционная втулка

Последовательность
демонтажа (Продолжение)

Крышка розетки

AB

AC613475

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-131

!

ОСТОРОЖНО

Не прикасаться к поверхности лампы голыми
руками или в грязных перчатках.
Загрязненную стеклянную поверхность
лампы немедленно очистить спиртом или
растворителем Лампу устанавливать после
полного высыхания.

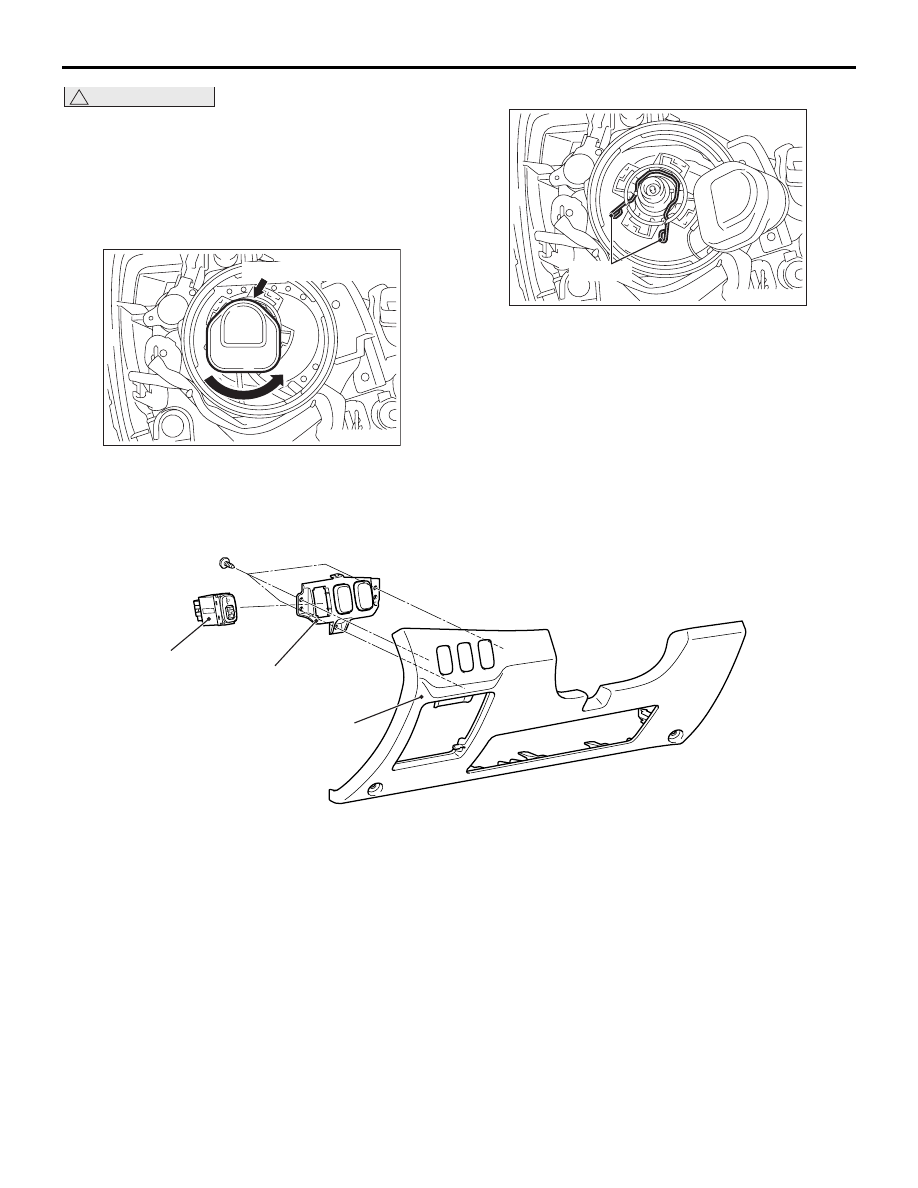

1. Повернуть крышку патрона.

2. Отсоединить поджигающее устройство.

3. Освободить крепежную пружину и снять лампу.

СНЯТИЕ И УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЯ КОРРЕКЦИИ УРОВНЯ ФАР

M1540105200085

Воспламенитель

AC

AC609658

Пружина

AC

AC609659

AC609806

AC

1

2

3

Последовательность
демонтажа

1.

Приборная панель, нижняя
(см. ГРУППУ 52A

− Нижняя

приборная панель

Стр.52A-8

).

2.

Переключатель коррекции
уровня фар

3.

Держатель переключателя
в приборной панели

Последовательность
демонтажа (Продолжение)

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-132

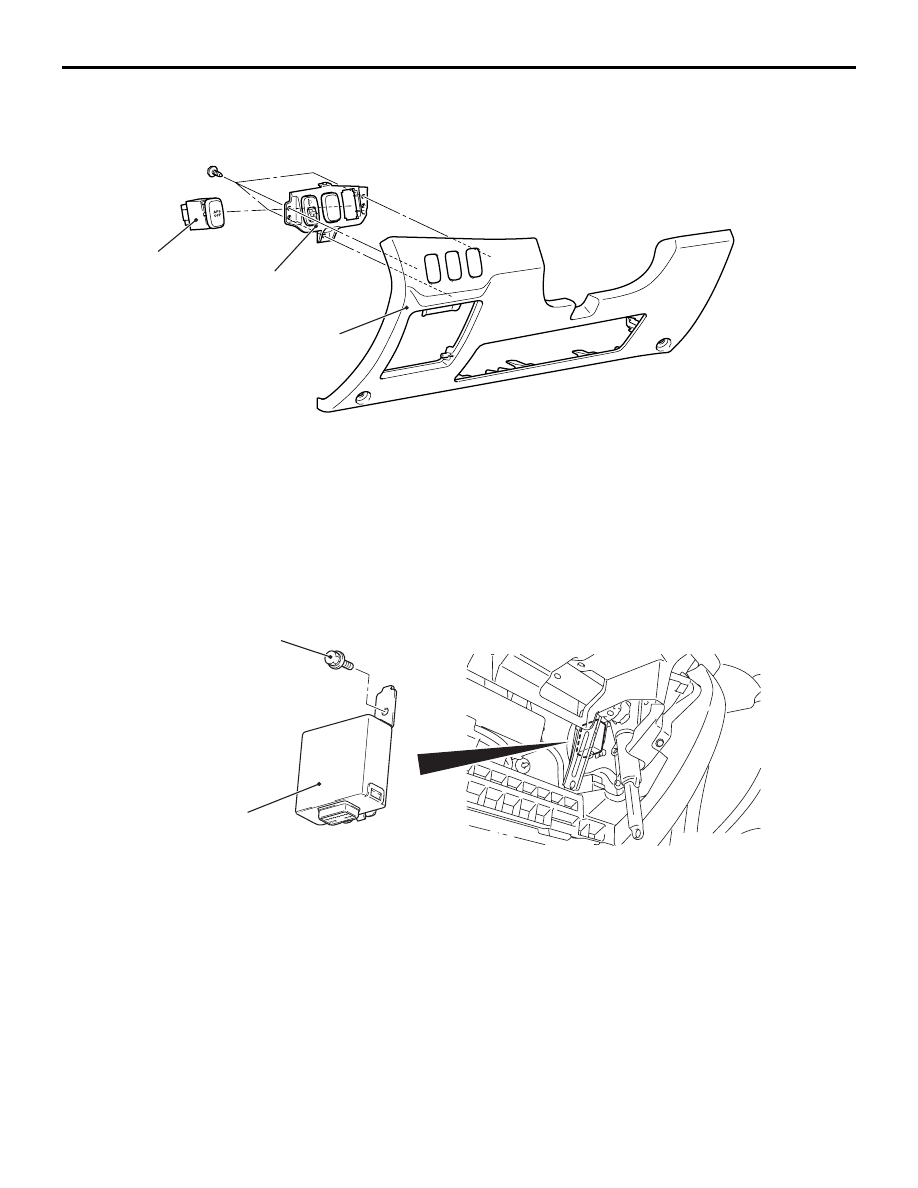

СНЯТИЕ И УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ AFS

M1540108900027

СНЯТИЕ И УСТАНОВКА AFS-ECU

M1540108400022

AC613324AB

1

2

3

Последовательность
демонтажа

1.

Приборная панель, нижняя
(см. ГРУППУ 52A

− Нижняя

приборная панель

Стр.52A-8

).

2.

Переключатель управления AFS

3.

Держатель переключателя
в приборной панели

Последовательность
демонтажа (Продолжение)

4,5 ± 1,5 Нм

1

AB

AC700051

Последовательность
демонтажа

•

Перчаточный ящик



(см. ГРУППУ 52A

−

Перчаточный ящик

Стр.52A-6

).

1.

AFS-ECU
