СИСТЕМА АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ УРОВНЯ ФАР
ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.
54A-141

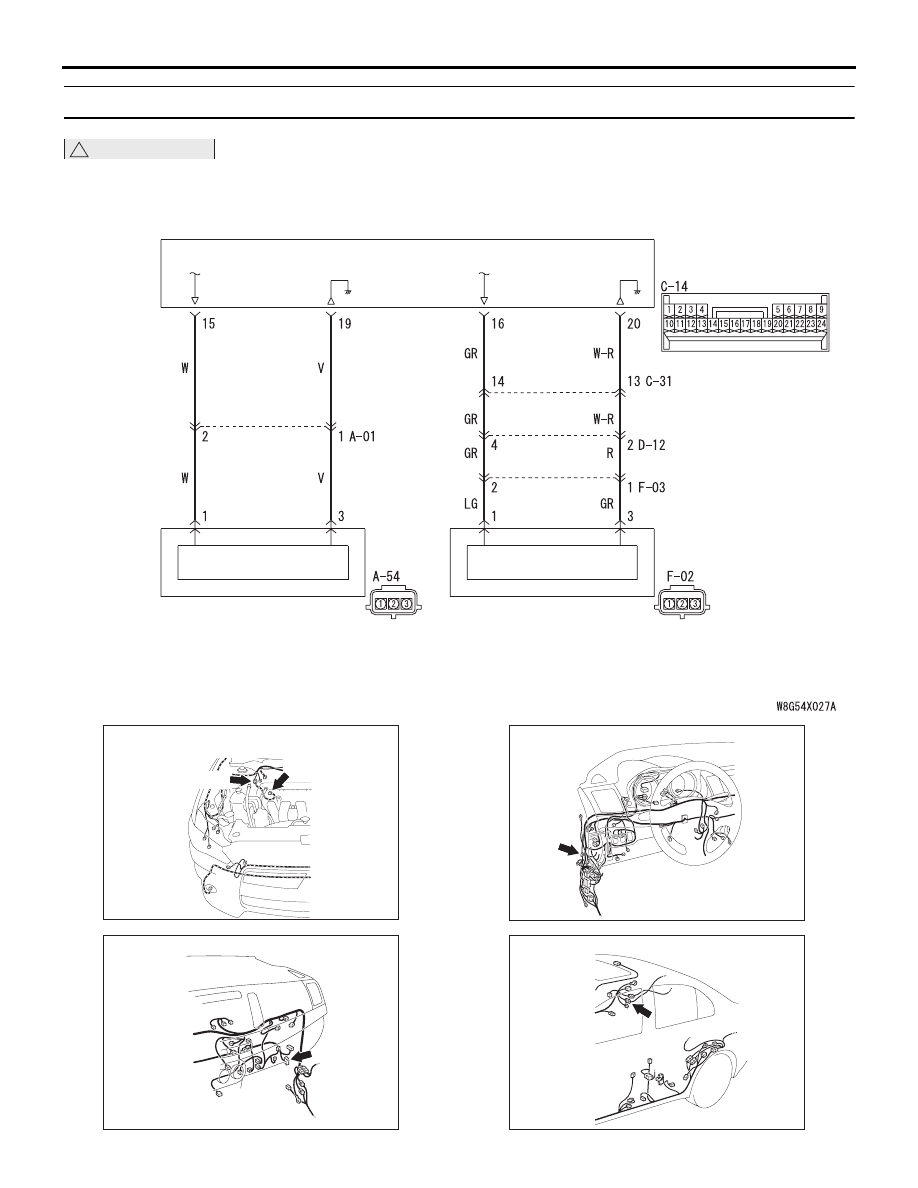

Код № 22 Ненормальная работа датчика высоты (переднего)
!
ОСТОРОЖНО
Прежде, чем заменять ЭБУ, убедитесь в исправности цепей связи.
ОЦЕНКА НЕИСПРАВНОСТИ
Если ECU системы автоматической коррекции
уровня фар принимает не соответствующий
норме сигнал напряжения от переднего датчика
высоты, выдается диагностический код № 22.
ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ
Возможно, неисправен передний датчик высоты,
ECU системы автоматической коррекции уровня
фар либо электропроводка и разъемы между
ними.
ВОЗМОЖНЫЕ ПРИЧИНЫ
• Неисправность переднего датчика высоты
• Неисправность ECU системы автоматической
коррекции уровня фар
• Повреждены провода или разъемы
электропроводки
Цветовая кодировка проводов
B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой
BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый
PU: Пурпурный SI: Серебристый
ПЕРЕДНИЙ
ДАТЧИК
ВЫСОТЫ
ИС ДАТЧИКА ХОЛЛА
ECU СИСТЕМЫ
АВТОКОРРЕКЦИИ
ПОЛОЖЕНИЯ ФАР

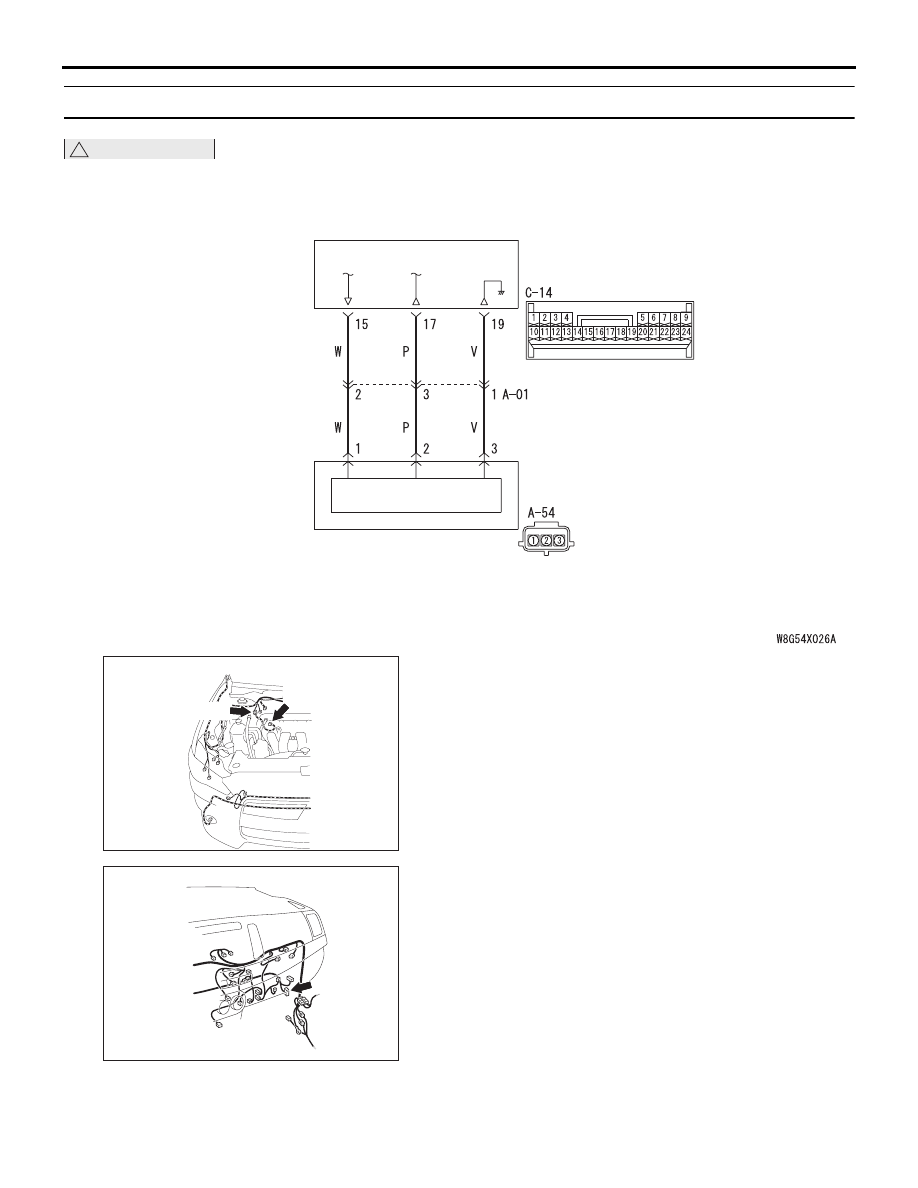

Цепь датчика высоты (переднего)
A-54 (B)
A-01 (B)
Разъемы: A-01, A-54
AR
AC612691
Разъем: C-14
AC
AC700271
