ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-117

ШАГ 3. Повторно проверить систему.
Убедиться в том, что фары освещения поворота
дороги включаются и выключаются нормально.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Заменить AFS-ECU..

Процедура проверки 16: Не включается одна из фар освещения поворота дороги.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

МОТОРНЫЙ

ОТСЕК

ПОЛЕВОЙ

ТРАНЗИСТОР

ПОЛЕВОЙ

ТРАНЗИСТОР

AFS-ECU

РЕЛЕ ФАРЫ

(БЛИЖНИЙ СВЕТ)

БЛОК-ФАРА

(ПОВОРОТ:

ЛЕВАЯ)

БЛОК РЕЛЕ

БЛОК-ФАРА

(ПОВОРОТ:

ПРАВЫЙ)

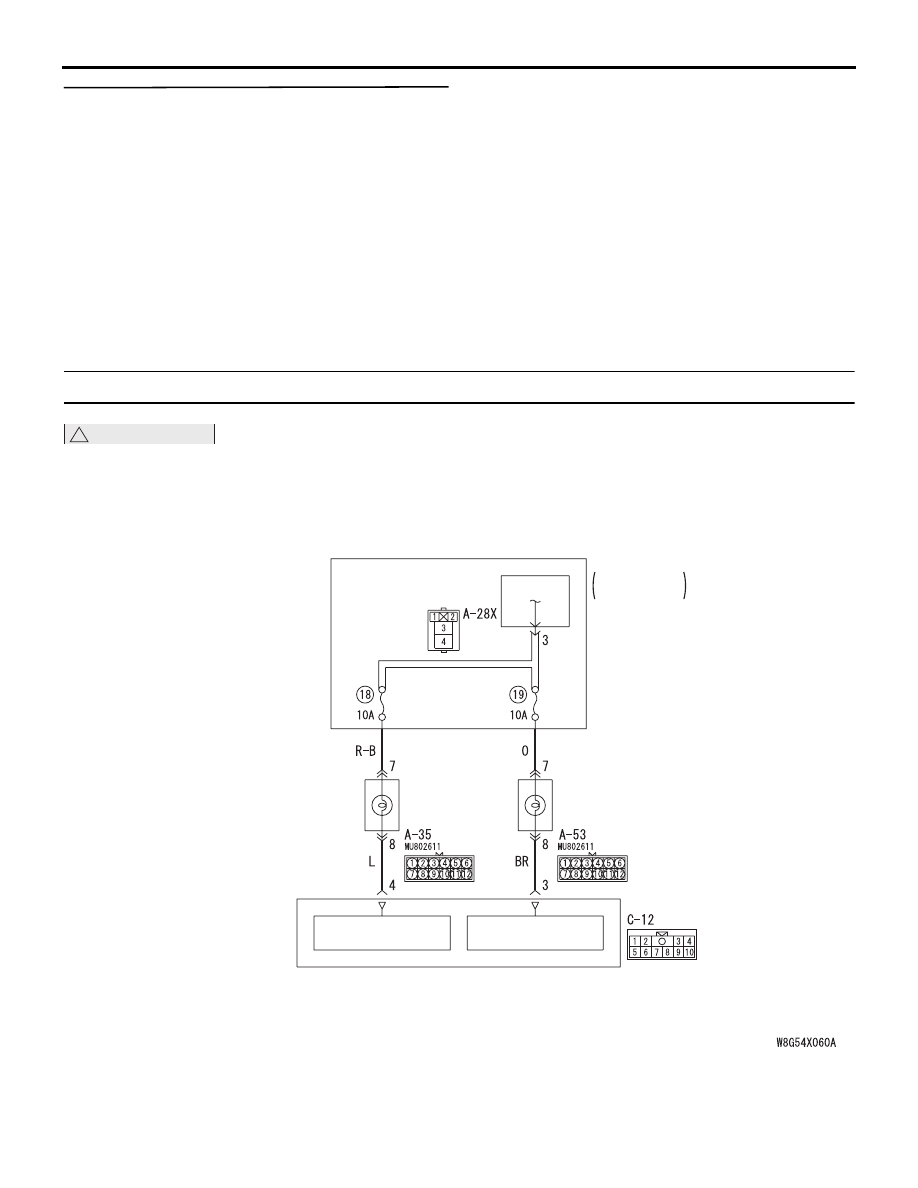

Цепь поворотной фары

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-118

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Причиной отказа одной из фар освещения
поворота дороги может быть неисправность
электропроводки, разъема, лампы или AFS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность лампы освещения поворота

дороги

• Неисправность AFS-блока управления

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъемы A-35,
A-53, левой и правой фар, соответственно,
и разъем A-28X реле фар ближнего света

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверка лампы
Проверить лампу (лампы) неработающей фары.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Заменить лампу(ы) неработающей фары.

ШАГ 3. Измерение напряжения на разъемах
A-35 (левой) или A-53 (правой) фар
(1) Снять левую или правую фару в сборе

и провести измерения на стороне блока реле.

(2) Включить фары.
(3) Измерить напряжение между выводом № 7

разъема A-35 левой фары и «массой».

НОРМА: Напряжение в системе

(4) Измерить напряжение между выводом № 7

разъема A-53 правой фары и «массой».

НОРМА: Напряжение в системе

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Переход к Шагу 4.

ШАГ 4. Проверка электропроводки между
выводом № 7 каждого из разъемов A-35, A-53
левой и правой фар, соответственно,
и выводом № 3 разъема A-28X реле фар
ближнего света.

• Проверить линию электропитания на наличие

обрыва и короткого замыкания.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

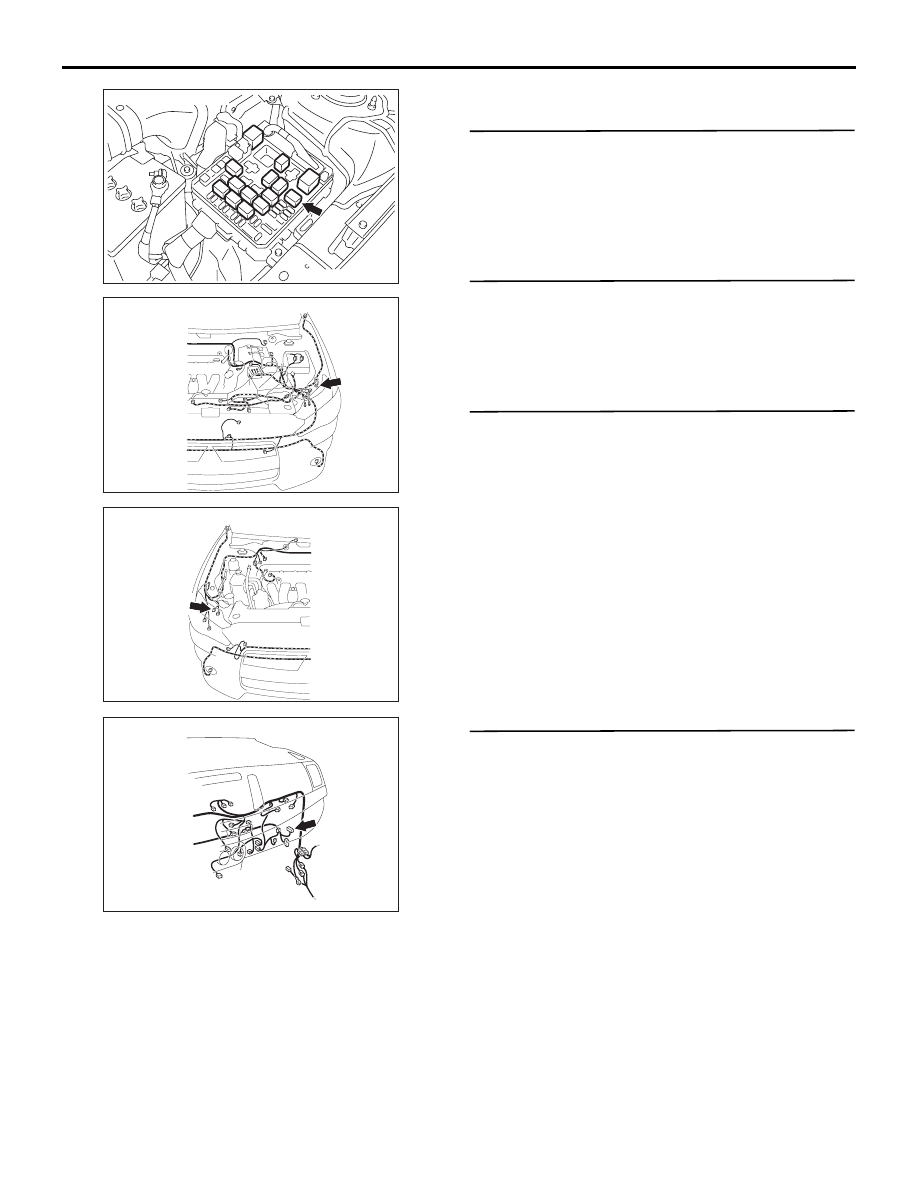

AC605626

Разъем: A-28X

AD

AC613284

A-35 (B)

Разъем: A-35

AN

AC612690

A-53 (B)

Разъем: A-53

AK

AC612691

Разъем: C-12

AB

AC700271

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-119

ШАГ 5. Проверка разъема: Разъем C-12
AFS-ECU

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 6. Проверить электропроводку между
выводом № 8 разъема A-35 или A-53 левой
или правой фар, соответственно, и выводом
№ 4 (прав.) или № 3 (лев.) разъема C-12
AFS-ECU.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 7. Повторно проверить систему.
Убедиться в том, что фары освещения поворота
дороги включаются и выключаются нормально.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Заменить AFS-ECU..

Процедура проверки 17: Фары освещения поворота дороги не выключаются через 15 минут
после включения.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

В том случае, когда любая из фар освещения
поворота дороги светится непрерывно в течение
15 минут, AFS-ECU выключает ее принудительно.
Если фара светится непрерывно в течение 15
минут, или дольше, возможно, неисправен
AFS-ECU.

ВОЗМОЖНАЯ ПРИЧИНА

Неисправность AFS-блока управления

ПРОЦЕДУРА ДИАГНОСТИКИ

Заменить AFS-ECU..

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-120

Процедура проверки 18: Не включается или не выключается индикатор AFS OFF (AFS ВЫКЛ.).

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если индикатор выключения AFS OFF не
включается/выключается, возможно, неисправна
электропроводка, разъем, система подачи
сигнала от переключателя управления AFS,
непосредственно AFS-ECU или
комбинированный измеритель.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя управления

AFS.

• Неисправность AFS-блока управления

• Неисправность комбинированного измерителя

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем C-132
переключателя AFS.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ПЕРЕКЛЮЧАТЕЛЬ

УПРАВЛЕНИЯ AFS

AFS-ECU

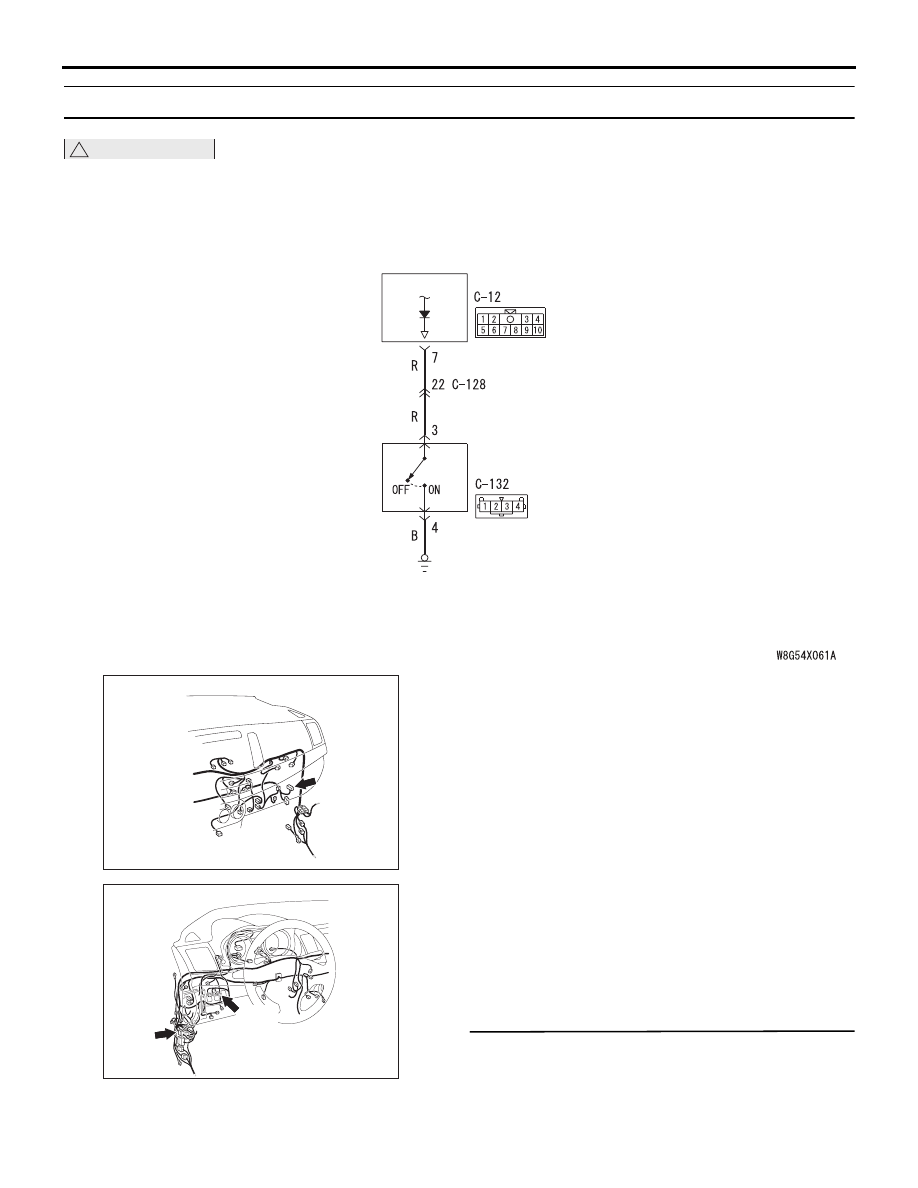

Входная цепь переключателя управления AFS

Разъем: C-12

AB

AC700271

C-132

C-128

DB

Разъемы: C-128, C-132

AC612705
