ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-101

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

МОТОРНЫЙ

ОТСЕК

БЛОК РЕЛЕ

БЛОК-

ФАРА

(ЛЕВАЯ)

БЛОК-

ФАРА

(ПРАВАЯ)

СОЛЕНОИД

СОЛЕНОИД

ECU ГАЗОРАЗ-

РЯДНЫХ ЛАМП

ECU ГАЗОРАЗ-

РЯДНЫХ ЛАМП

РЕЛЕ ФАРЫ

(ДАЛЬНИЙ СВЕТ)

РЕЛЕ ФАРЫ

(БЛИЖНИЙ СВЕТ)

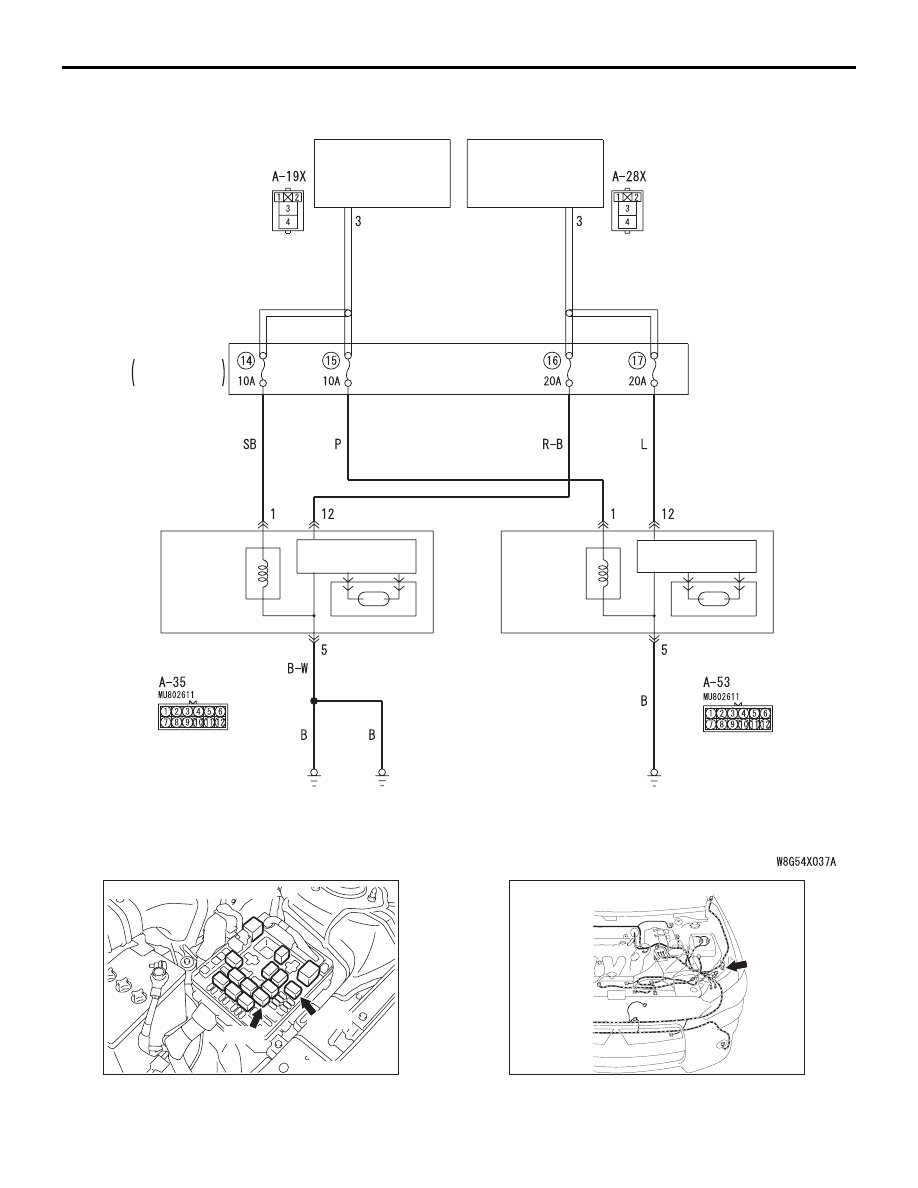

Цепь фар <автомобили с газоразрядными фарами>

AC605626

A-28X

A-19X

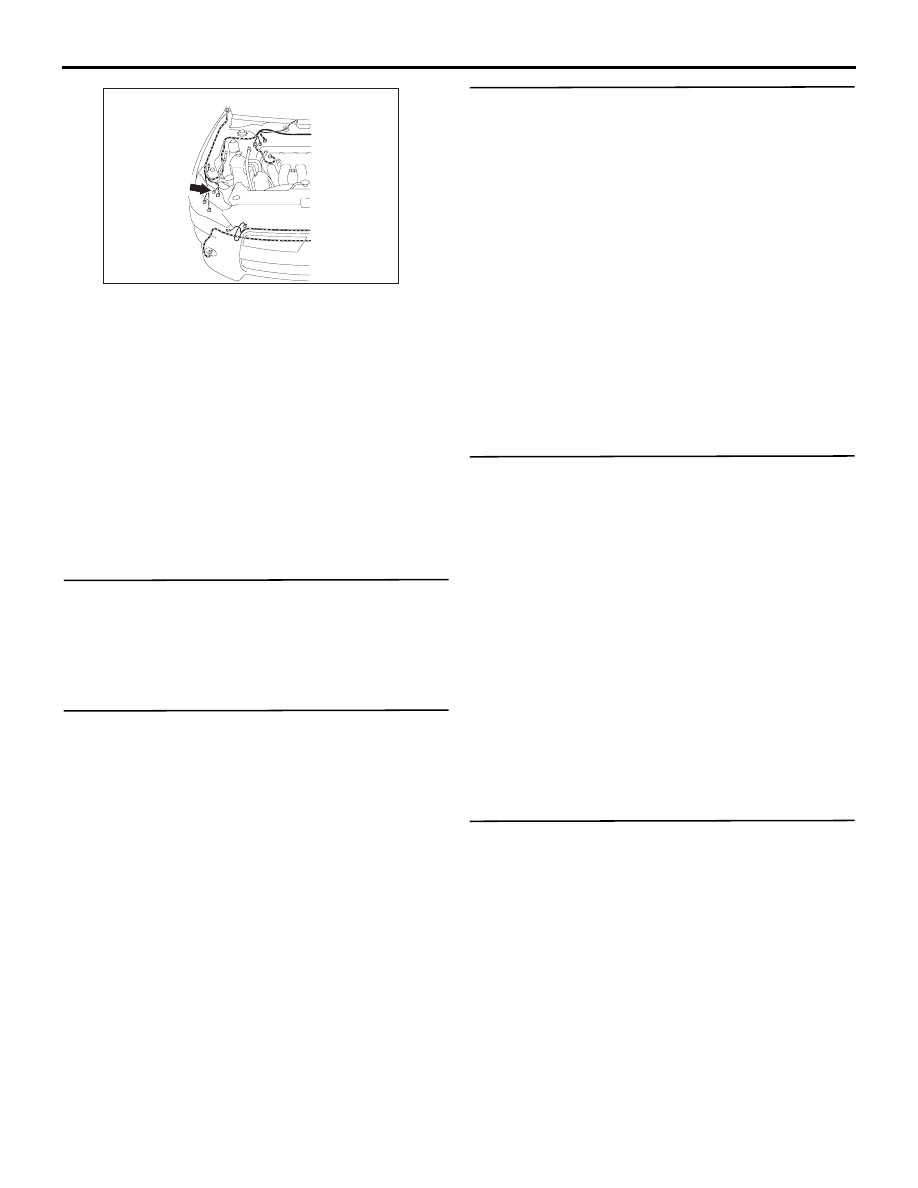

Разъемы: A-19X, A-28X

AF

AC613284

A-35 (B)

Разъем: A-35

AN

AC612690

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-102

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Неработоспособность одной из фар может быть
вызвана неисправностью электропроводки,
разъема (разъемов) или лампы, либо
перегоранием плавкого предохранителя.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность ламп фар

• Неисправность фары

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъемы A-35
и A-53 левой и правой фар, соответственно

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверка лампы
Проверить лампу (лампы) неработающей фары.
ПРИМЕЧАНИЕ: Провести проверку
неработающих газоразрядных ламп ближнего
света невозможно. В этом случае следует
предположить, что лампы исправны, и перейти
к последующим этапам проверки.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Заменить лампу(ы) неработающей
фары.

ШАГ 3. Измерение сопротивления на
разъемах A-35 (левой) и A-53 (правой) фар
(1) Отсоединить разъем и выполнить измерение

на стороне жгута.

(2) Измерить сопротивление между разъемом

неработающей фары и «массой» кузова.

• Измерить сопротивление между выводом

№ 6 разъемов A-35 (левой) и A-53 (правой)
фар <автомобили без газоразрядных ламп
фар> или выводом № 5 этих же разъемов
<автомобили с газоразрядными лампами
фар> и «массой».

НОРМА: Цепь в порядке (2

Ω или

меньше)

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Перейти к шагу 4

ШАГ 4. Проверить электропроводку между
выводом № 6 разъемов A-35 (левой) и A-53
(правой) фар <автомобили без газоразрядных
ламп фар> или выводом № 5 этих же
разъемов <автомобили с газоразрядными
лампами фар> и «массой».

• Проверьте целостность проводов замыкания

на «массу».

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Проверить электропроводку между
выводом № 2 разъемов A-35 (левой) и A-53
(правой) фар <автомобили без газоразрядных
ламп ближнего света> / выводом № 12
<автомобили с газоразрядными лампами
ближнего света>, или выводом № 1 <дальний
свет> и выводом № 3 разъема A-28X <реле
фар ближнего света> или разъема A-19X
<реле фар дальнего света>

• Проверьте целостность цепи питания.

Q: Результаты проверки в норме?

ДА :

Заменить неработающую фару в сборе.

НЕТ :

Отремонтировать жгут электропроводки.

A-53 (B)

Разъем: A-53

AK

AC612691

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-103

Процедура проверки 6: Не работает индикаторная лапа дальнего света фар.

!

ОСТОРОЖНО

При замене блоков управления всегда проверять исправность цепи электропитания, цепи
заземления и цепи связи.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Неработоспособность индикаторной лампы
дальнего света может быть обусловлена
неисправностью шины CAN, разъема (разъемов),
ETACS-ECU или комбинированного измерителя.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность ЭБУ ETACS

• Неисправность комбинированного измерителя

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка лампы дальнего света
Проверить правильность включения/выключения
ламп дальнего света переключателем света фар.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

См. процедуру проверки 2 «Неправильно
работают лампы (фары) дальнего
света».

Стр.54A-96

.

ШАГ 2. Диагностика шины CAN с помощью
M.U.T.-III
Выполнить диагностику линий шины CAN
тестером M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Отремонтировать шину CAN
(см. ГРУППУ 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 3. Диагностический код M.U.T.-III
Проверить, выдается ли код для ETACS-блока
управления.

Q: Код неисправности сформирован?

ДА :

Найдите и устраните неисправность
в ETACS-ECU. См.

Стр.54A-296

.

НЕТ :

Перейти к шагу 4

ШАГ 4. Проверка привода другой системы
с использованием M.U.T.-III
Выполнить проверку привода для
комбинированного измерителя. Убедиться в том,
что индикатор дальнего света работает
(см. Комбинированный измеритель

Стр.54A-52

).

Q: Результаты проверки в норме?

ДА :

Замените ЭБУ ETACS.

НЕТ :

Заменить комбинированный измеритель.

Цепь индикатора дальнего света фар

ЛИНИЯ СВЯЗИ CAN

(CAN_H LINE)
ЛИНИЯ СВЯЗИ CAN

(CAN_L LINE)

КОМБИНИРОВ

АННЫЙ

СЧЕТЧИК

РЕГУЛЯТОР

ПОДСВЕТКИ ПРИБОРОВ

ETACS-ECU

ВХОДНОЙ СИГНАЛ

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-104

Процедура проверки 7: Не работает функция автоматического выключения фар.

!

ОСТОРОЖНО

При замене блоков управления всегда
проверять исправность цепи электропитания,
цепи заземления и цепи связи.

РАБОТА

ETACS-ECU выполняет эту функцию
в соответствии с входными сигналами от
переключателя на рулевой колонке
(переключатель света фар), от замка зажигания
(IG1) и от выключателя передней правой двери.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Причиной неправильной работы функции
автоматического выключения фар могут быть
неисправности вышеупомянутых входных цепей
или ETACS-ECU. Возможно также, что функция
автоматического выключения фар отключена
(«Disable») через функцию настройки.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность выключателя передней двери

(RH)

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Настроить проверку функции
С помощью функции настройки ETACS-ECU
проверить, что для параметра «Head lamp auto
cut customize» («Настройка автоматического
выключения фар») задано значение «B-spec.»

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

С помощью функции настройки
ETACS-ECU задать для параметра
«Head lamp auto cut customize»
(«Настройка автоматического
выключения фар») значение «B-spec.»
(См.

Стр.54A-128

).

ШАГ 2. Диагностический код M.U.T.-III
Проверить, выдается ли код для ETACS-блока
управления.

Q: Код неисправности сформирован?

ДА :

Найдите и устраните неисправность
в ETACS-ECU. См.

Стр.54A-296

.

НЕТ :

Перейти к шагу 3

ШАГ 3. Перечень данных M.U.T.-III
Использование сервисных данных ETACS-ECU
для проверки сигналов, связанных с функцией
автоматического выключения фар.

• Повернуть ключ зажигания в положение

«LOCK» («ВЫКЛ»).

• Установить переключатель фар в положение

«TAIL» («ЗАДНИЕ»).

• Установить переключатель фар в положение

«HEAD» («ПЕРЕДНИЕ»).

• Открыть водительскую дверь.

НОРМА: Для всех позиций отображаются
нормальные условия.

Элемент
№

Наименование
позиции

Нормальные
условия

Позиция
254

Напряжение
зажигания

Напряжение
в системе

Позиция
340

Переключатель
передней фары
(задней)

ON

Элемент
№

Наименование
позиции

Нормальные
условия

Позиция
341

Переключатель фар

ON

Элемент
№

Наименование
позиции

Нормальные
условия

Позиция
256

Концевой выключатель
неплотно закрытой
водительской двери

Разомкнута
