ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-81

ФУНКЦИИ ДИАГНОСТИКИ

При коротком замыкании в цепи указателя
правого поворота ETACS-ECU выдает
диагностический код № B16A5.

КРИТЕРИИ ОЦЕНКИ

В случае трехкратного последовательного
обнаружения короткого замыкания в отсутствие
диагностического кода, ETACS-ECU выдает
диагностический код № B16A5.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждены провода или разъемы

электропроводки

• Неисправность ЭБУ ETACS

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем A-53
правой фары, разъем A-02 указателя правого
поворота и разъем F-08 правого заднего
комбинированного фонаря

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Измерение сопротивления на разъеме
A-53 правой фары, на разъеме A-02 указателя
правого поворота и на разъеме F-08 правого
заднего комбинированного фонаря
(1) Отсоединить разъем и выполнить измерение

на стороне жгута.

(2) Измерить сопротивление между выводом

разъема неработающей лампы и «массой».

• Измерить сопротивление между выводом

№ 6 разъема A-53 правой фары
и «массой».

• Измерить сопротивление между выводом

№ 1 разъема A-02 указателя правого
поворота и «массой».

• Измерить сопротивление между выводом

№ 1 разъема F-08 правого заднего
комбинированного фонаря и «массой».

НОРМА: Цепь в порядке (2

Ω или

меньше)

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Перейти к шагу 3

ШАГ 3. Проверить электропроводку между
«массой» и выводом № 6 разъема A-53
правой фары, выводом № 1 разъема A-02
указателя правого поворота, выводом № 1
разъема F-08 правого заднего
комбинированного фонаря

• Проверьте целостность проводов замыкания

на «массу».

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Проверка разъема: Разъемы C-304
и C-311 ETACS-блока управления

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 5. Проверить электропроводку между
выводом № 3 разъема A-53 правой фары,
выводом № 2 разъема A-02 указателя правого
поворота, выводом № 2 разъема F-08 правого
заднего комбинированного фонаря
и выводом № 16 разъема C-304 ETACS-ECU
или выводом № 19 разъема C-311 ETACS-ECU.
ПРИМЕЧАНИЕ: Перед проверкой
электропроводки проверить, и при
необходимости отремонтировать,
промежуточный разъем D-12 и соединитель
D-24.

• Проверить выходные линии на наличие

обрыва.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 6. Проверьте факт сброса кода
неисправности.
(1) Сбросить диагностический код.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код неисправности сформирован?

ДА :

Замените ЭБУ ETACS.

НЕТ :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для /проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-82

Код № B2356 Внутренняя ошибка ПЗУ ECU

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

ФУНКЦИИ ДИАГНОСТИКИ

При возникновении неисправности в AFS-ECU на
многофункциональном дисплее отображаются
предупреждения AFS и сохраняется код №
B2356.

КРИТЕРИИ ОЦЕНКИ

Если при переключении ключа зажигания
в положение ON (ВКЛ.) обнаруживается
отклонение данных AFS-ECU определяет
наличие отклонения, после чего производится
запись в ПЗУ.

ВОЗМОЖНАЯ ПРИЧИНА

Неисправность AFS-блока управления

ПРОЦЕДУРА ДИАГНОСТИКИ

Проверить, сброшен ли код диагностики.
Повторно проверить, выдается ли
диагностический код для AFS-ECU.
(1) Сбросить диагностический код.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код неисправности сформирован?

ДА :

Заменить AFS-ECU..

НЕТ :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для /проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

Код № B2357 Внутренняя ошибка ЭСППЗУ ECU

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

ФУНКЦИИ ДИАГНОСТИКИ

При возникновении неисправности в AFS-ECU,
формируется диагностический код № B2357.

КРИТЕРИИ ОЦЕНКИ

Если при переключении ключа зажигания
в положение ON (ВКЛ.) обнаруживается
отклонение данных AFS-ECU определяет
наличие отклонения, после чего производится
запись в ЭСППЗУ.

ВОЗМОЖНАЯ ПРИЧИНА

Неисправность AFS-блока управления

ПРОЦЕДУРА ДИАГНОСТИКИ

Проверить, сброшен ли код диагностики.
Повторно проверить, выдается ли
диагностический код для AFS-ECU.
(1) Сбросить диагностический код.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код неисправности сформирован?

ДА :

Заменить AFS-ECU..

НЕТ :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для /проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-83

Код № B2358 Низкое напряжение в цепи выключателя AFS

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

ФУНКЦИИ ДИАГНОСТИКИ

При возникновении неисправности
в переключателе управления AFS, на
многофункциональном дисплее отображаются
предупреждения AFS и сохраняется код
№ B2358.

КРИТЕРИИ ОЦЕНКИ

В случае нахождения переключателя управления
AFS во включенном состоянии в течение
1 минуты, или дольше, AFS-ECU фиксирует
отклонение от нормы.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя управления

AFS.

• Неисправность AFS-блока управления

• Повреждены провода или разъемы

электропроводки

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

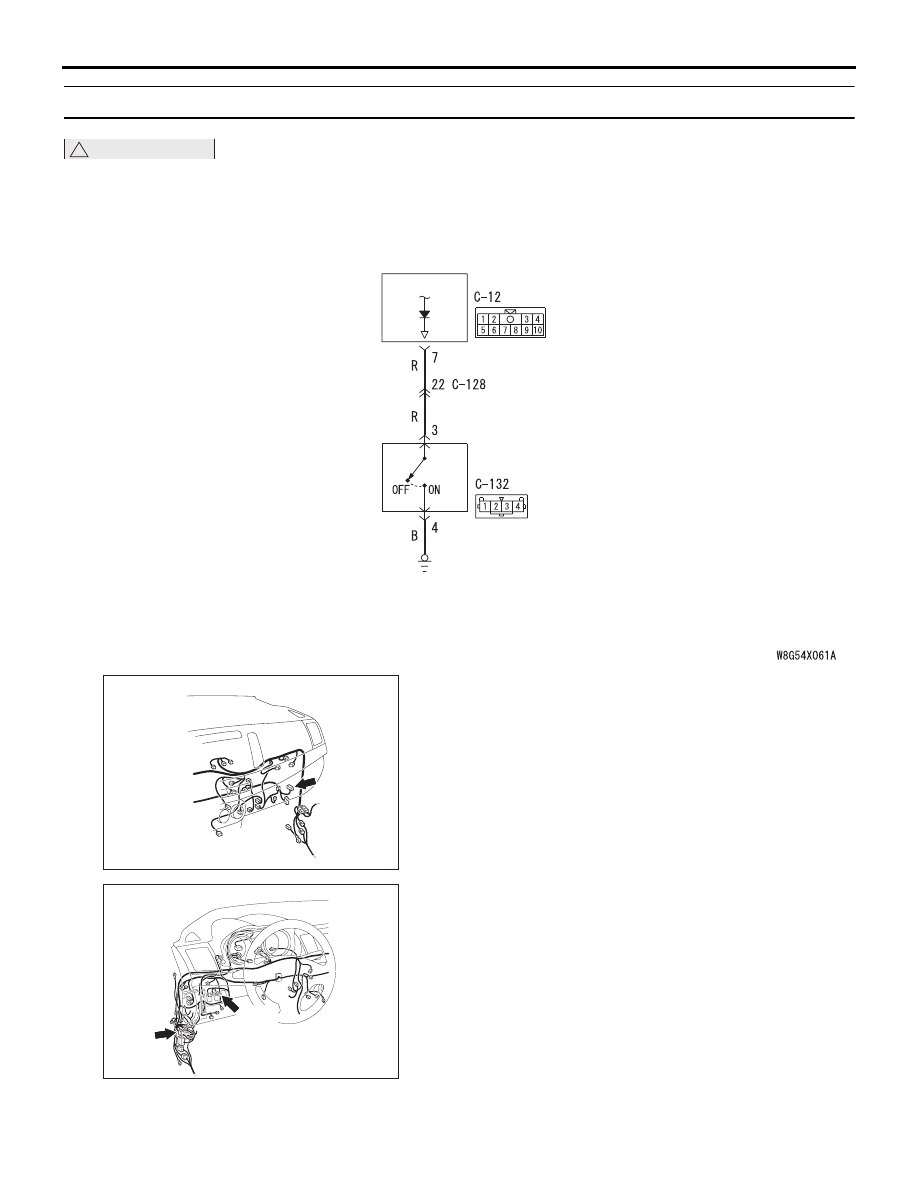

ПЕРЕКЛЮЧАТЕЛЬ

УПРАВЛЕНИЯ AFS

AFS-ECU

Входная цепь переключателя управления AFS

Разъем: C-12

AB

AC700271

C-132

C-128

DB

Разъемы: C-128, C-132

AC612705

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-84

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Перечень данных M.U.T.-III
Нажать переключатель управления AFS.

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверка разъема: Разъем C-132
переключателя AFS.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 3. Проверить переключатель управления
AFS.
Проверить переключатель управления AFS.
См.

Стр.54A-135

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Заменить переключатель управления
AFS.

ШАГ 4. Проверка разъема: Разъем C-12
AFS-ECU

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 5. Проверить электропроводку между
выводом № 3 разъема C-132 переключателя
управления AFS и выводом № 7 разъема C-12
AFS-ECU.
ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте
промежуточный разъем C-128.
Проверить выходные цепи на наличие короткого
замыкания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 6. Проверьте факт сброса кода
неисправности.
Повторно проверить, выдается ли
диагностический код для AFS-ECU.
(1) Сбросить диагностический код.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код неисправности сформирован?

ДА :

Заменить AFS-ECU..

НЕТ :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для /проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

Элемент № Наименование

позиции

Нормальные
условия

Позиция 1

Выключенное
состояние
переключателя
AFS

При нажатом
переключателе
отображается
«ON» («ВКЛ.»).
