Mitsubishi Lancer X. Руководство - часть 340





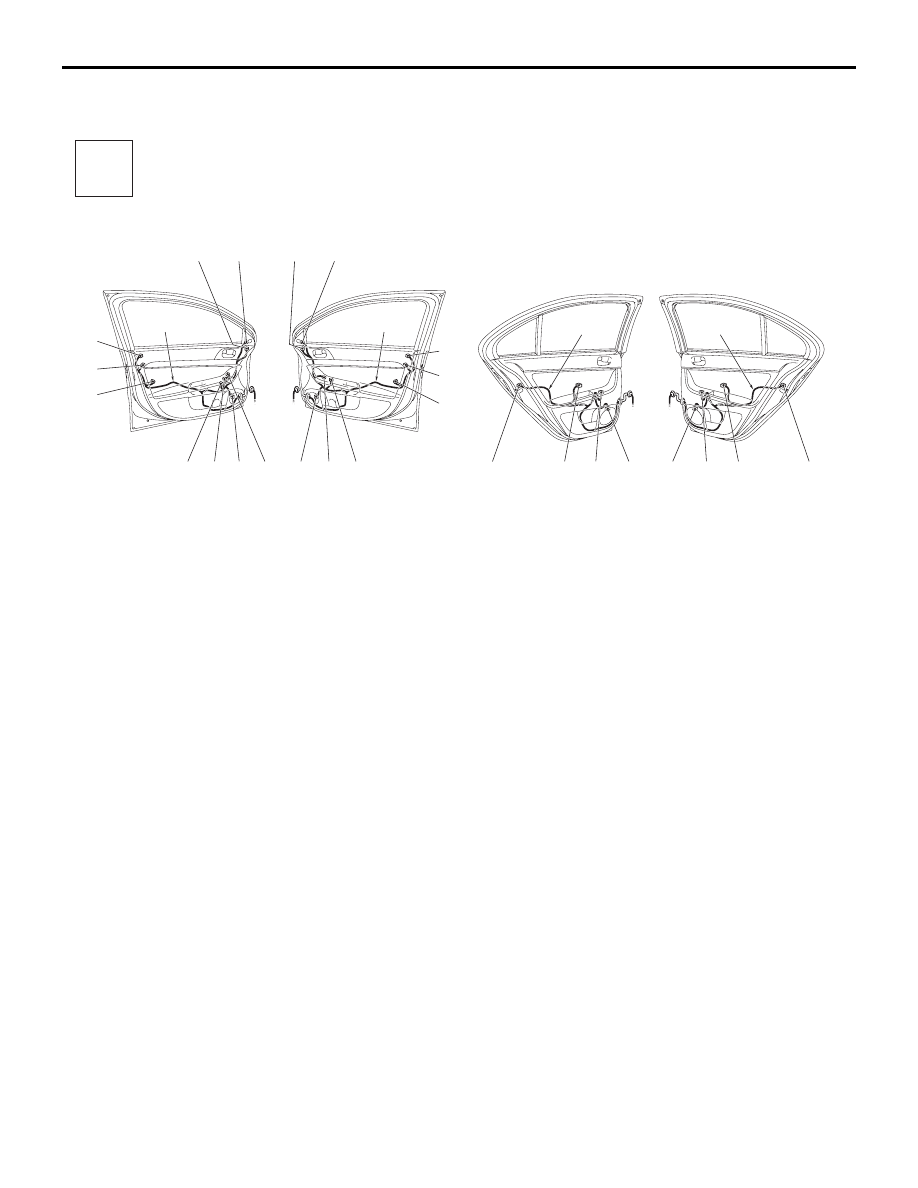

ДВЕРЬ

СХЕМЫ КОМПОНОВКИ

80-11

ДВЕРЬ

M1801001402105

Жгут проводов

задней двери (правой)

Жгут проводов

передней двери

(правой)

Жгут проводов

задней двери (левой)

Жгут проводов

передней двери

(левой)

E  -25

E  -24

E  -23

E  -22

E  -21

E  -20

E  -19

E  -18

E-17

E-16

E-15

E  -14

E  -13 E  -12 E  -11

E  -10

E-09

E-08

E-07

E-06

E-05

E-03

E-04

E-02

E-01

Нет: Молочно-

белый

O: Оранжевый

R: Красный

V: Фиолетовый

Y: Желтый

Цветовая

кодировка

разъемов

B: Черный

BR: Коричневый

G: Зеленый

GR: Серый

L: Синий

AB

(ПРАВЫЙ)

(ЛЕВЫЙ)

(Со стороны пассажира)

(Со стороны водителя)

ЗАДНЯЯ ДВЕРЬ

ПЕРЕДНЯЯ ДВЕРЬ

E

Значок

соединения

AC612469

E-01

(10)

Наружное зеркало в сборе (левое)

E-02

(2-B)

Высокочастотный динамик (левый)

E-03

(10)

Наружное зеркало в сборе (правое)

E-04

(2-B)

Высокочастотный динамик (правый)

E-05

(6)

Датчик разблокировки (правый)
<KOS>

E-06

(2-GR)

Датчик блокировки (правый) <KOS>

E-07

(6-B)

Привод замка передней (правой)
двери

E-08

(8)

Вспомогательный переключатель
электростеклоподъемника

E-09

(6-GR)

Электродвигатель стеклоподъемника
переднего (правого) окна

E -10 (2)

Динамик передней правой двери

E -11 (11-L)

Переключатель зеркала
с дистанционным управлением

E -12 (2)

Динамик передней левой двери

E -13 (6-GR)

Электродвигатель стеклоподъемника
переднего (левого) окна

E -14 (14)

Главный переключатель
стеклоподъемников

E -15 (6-B)

Привод замка передней (левой) двери

E -16 (2-GR)

Выключатель блокировки (левый)
<KOS>

E -17 (6)

Датчик разблокировки (левый) <KOS>

E -18 (6-B)

Привод замка задней (правой) двери

E -19 (6-GR)

Электродвигатель стеклоподъемника
заднего (правого) окна

E -20 (8)

Вспомогательный переключатель
стеклоподъемника заднего (правого)
окна

E -21 (2)

Динамик задней правой двери

E -22 (2)

Динамик задней левой двери

E -23 (8)

Вспомогательный переключатель
стеклоподъемника заднего (левого)
окна

E -24 (6-GR)

Электродвигатель стеклоподъемника
заднего (левого) окна

E -25 (6-B)

Привод замка задней (левой) двери

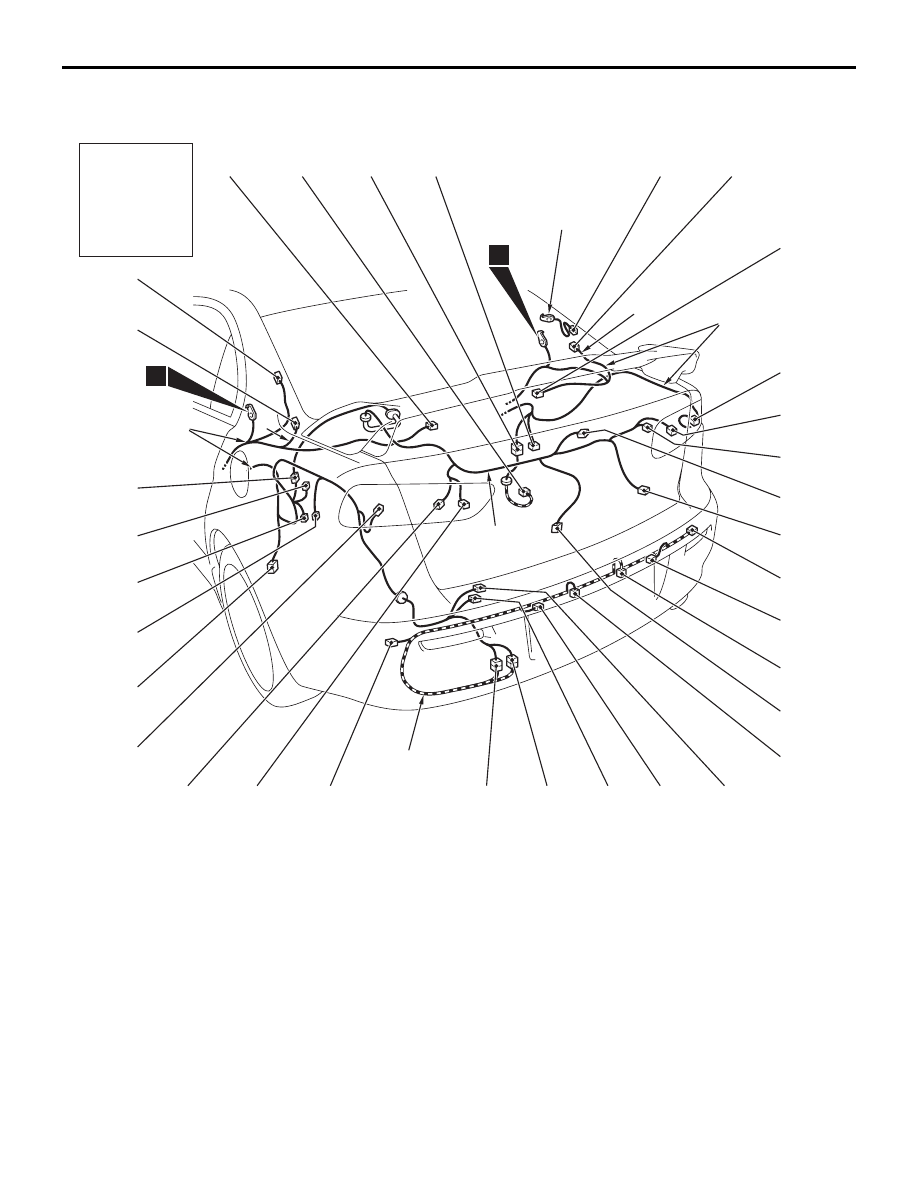

БАГАЖНОЕ ОТДЕЛЕНИЕ

СХЕМЫ КОМПОНОВКИ

80-12

БАГАЖНОЕ ОТДЕЛЕНИЕ

M1801001500838

F-34

F-33

F-32

F-31

Y

Жгут проводов

крышки багажника

Y

Задний жгут

проводов

пола (левый)

Жгут проводов

заднего бампера

Задний жгут

проводов

пола (правый)

F-30

F-29

F-28

F-27

F-26

F-25

F-24

F-23

F-22

F-21

F-19

F-18

F-17

F-16

F-15

F-14

F-13

F-12

F-11

F-10

F-09

F-08

F-07

F-06

F-05

F-04

F-03

F-02

F-01

12

10

AB

«Масса»

обогревателя

заднего стекла

F

Значок

соединения

AC613138

F-01

(2)

Плафон багажного отделения

F-02

(3)

Задний датчик высоты <Система
автокоррекции положения фар>

F-03

(3)

Объединенный задний (правый) жгут
проводов пола и вспомогательный
жгут проводов заднего датчика высоты
<Система автокоррекции положения
фар>

F-04

(2-B)

Датчик скорости заднего (правого)
колеса

F-05

(1)

Обогреватель заднего стекла (

−)

F-06

(2-B)

Модуль правой шторки безопасности
(пиропатрон)

F-07

(3)

Внутренняя передающая антенна
в сборе (задняя) <KOS>

F-08

(4)

Задний комбинированный фонарь
(правый)

F-09

(2-GR)

Задний габаритный фонарь (правый)

F-10

(3-GR)

Фонарь заднего хода

F-11

(2-GR)

Верхний стоп-сигнал

F-12

(2)

Переключатель открывания крышки
багажника <KOS>

F-13

(2-GR)

Фонарь освещения номерного знака
(правый)

F-14

(3)

Замок крышки багажника

F-15

(2-GR)

Фонарь освещения номерного знака
(левый)

F-16

(2-GR)

Внешний зуммер <KOS>

F-17

(3-GR)

Наружная передающая антенна
в сборе (крышка багажника) <KOS>

F-18

(8-B)

Объединенный задний (левый) жгут
проводов пола и жгут проводов
заднего бампера

БАГАЖНОЕ ОТДЕЛЕНИЕ

СХЕМЫ КОМПОНОВКИ

80-13

F-19

(2-B)

Объединенный задний (левый) жгут
проводов пола и жгут проводов
заднего бампера

F-21

(3-GR)

Задняя противотуманная фара

F-22

(2-GR)

Задний габаритный фонарь (левый)

F-23

(4)

Задний комбинированный фонарь
(левый)

F-24

(2-B)

Датчик скорости заднего (левого)
колеса

F-25

(4-B)

Сабвуфер

F-26

(2)

Соединение отсутствует

F-27

(6)

Соединение отсутствует

F-28

(10)

Объединенный задний (левый) жгут
проводов пола и жгут проводов
крышки багажника

F-29

(2-B)

Модуль левой шторки безопасности
(пиропатрон)

F-30

(1-B)

Обогреватель заднего стекла (+)

F-31

(2-B)

Задний (правый) угловой датчик
<Система датчиков заднего хода>

F-32

(2-B)

Задний (правый) датчик <Система
датчиков заднего хода>

F-33

(2-B)

Задний (левый) датчик <Система
датчиков заднего хода>

F-34

(2-B)

Задний (левый) угловой датчик
<Система датчиков заднего хода>

Примечания
