Mitsubishi Lancer X. Руководство - часть 338

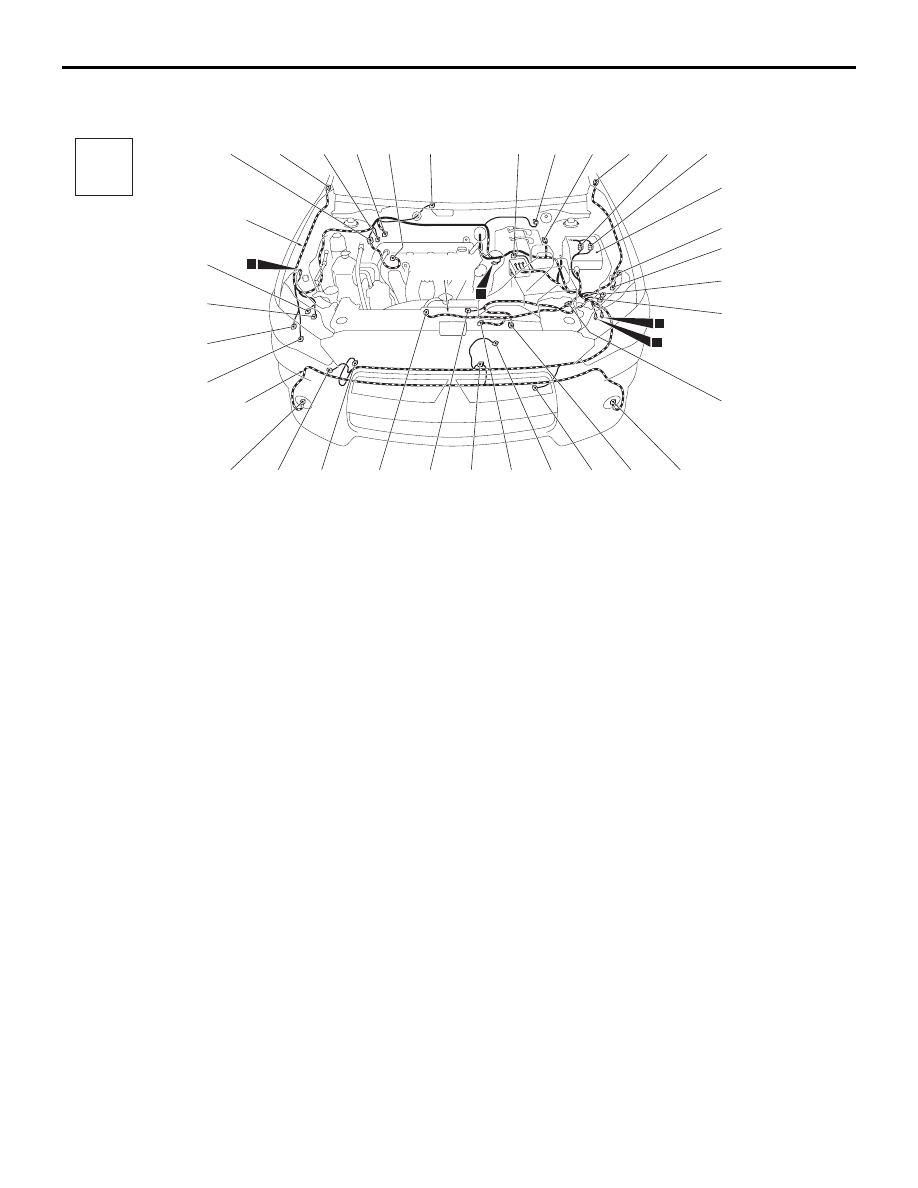

МОТОРНЫЙ ОТСЕК
СХЕМЫ КОМПОНОВКИ
80-3

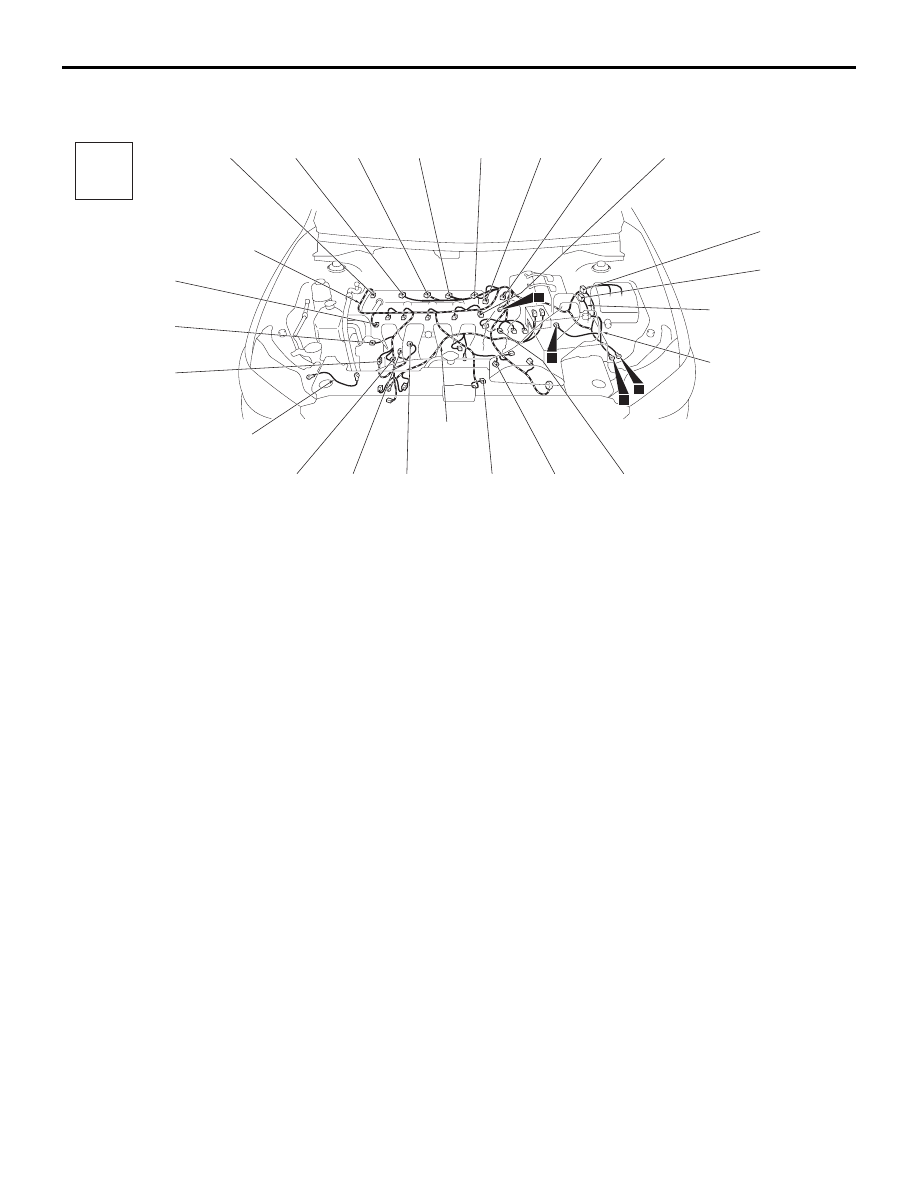

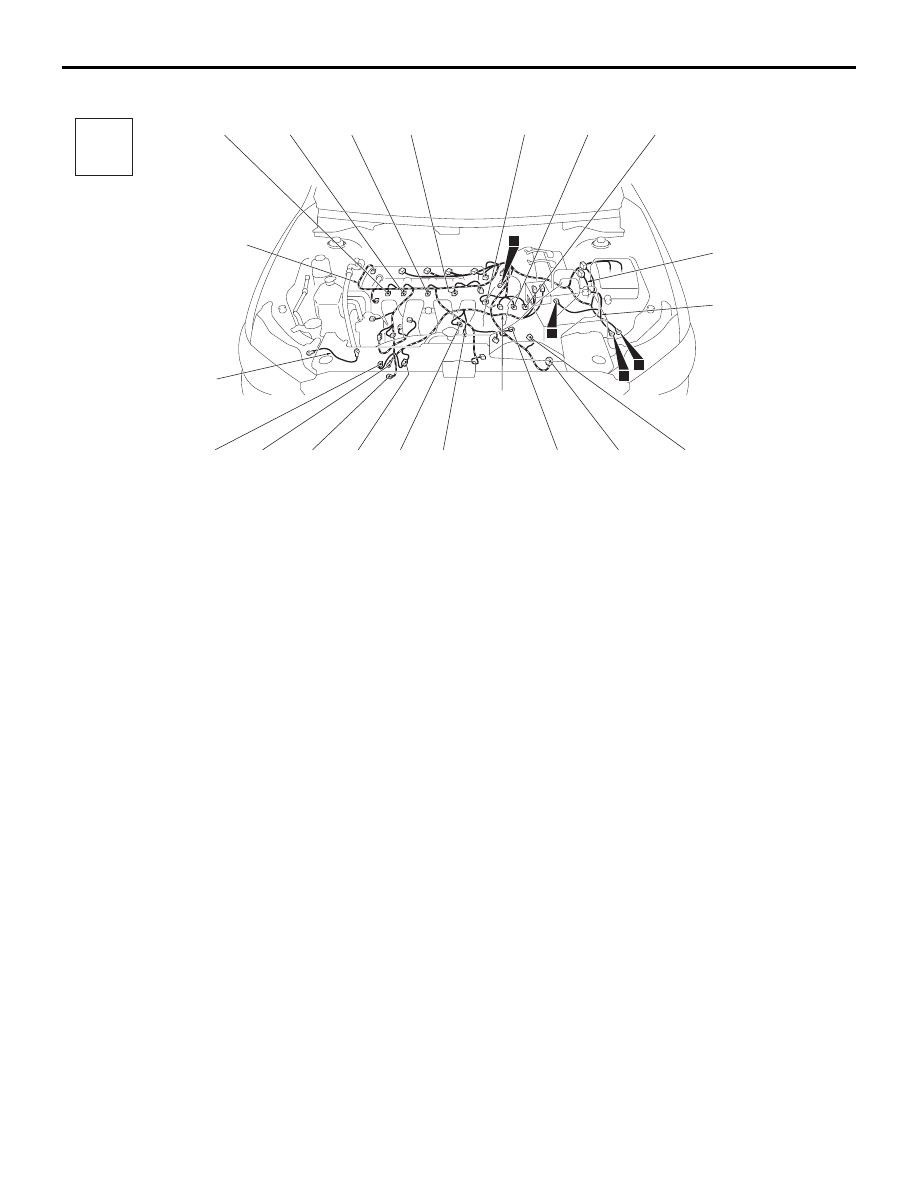

МОТОРНЫЙ ОТСЕК
M1801000303681
15
16
6
1
Цветовая маркировка разъемов
B : Черный
BR: Коричневый
G: Зеленый
GR: Серый
L: Синий
Нет: Молочно-белый
O: Оранжевый
R: Красный
V: Фиолетовый
Y: Желтый
Жгут проводов
датчика лобового
столкновения
Жгут проводов
противотуманной
фары
Передний жгут
проводов
A-53
A-52
A-51
A-50
A-49
A-48
A-47
A-46
A-45
A-44
A-43
A-42
A-41
A-40
A-39
A-37
A-36
A-35
A-59
A-34
A-12X A-13X A-14X A-17X
A-18X A-19X A-20X A-22X
A-23X A-26X A-27X A-28X
A-29X A-31X A-33X
A-11
A-10
A-09
A-08
A-07
A-06
A-05
A-54
A-04
A-58
A-03
A-02
A-01
AB
A
Значок
соединения
AC613134
A-01
(3-GR)
Объединенный передний жгут проводов
и вспомогательный жгут проводов
переднего датчика высоты <Система
автокоррекции положения фар>
A-02
(2-B)
Повторитель указателя поворота
(правый)
A-03
(2-B)
Датчик скорости переднего (правого)
колеса
A-04
(26-B)
ABS-блок управления
A-05
(5-GR)
Электродвигатель стеклоочистителя
ветрового стекла
A-06
(4-GR)
Датчик расхода воздуха
A-07
(2-B)
Датчик уровня тормозной жидкости
A-08
(2-B)
Датчик скорости переднего (левого)
колеса
A-09
(2-B)
Повторитель указателя поворота (левый)
A-10
(24)
Объединенный передний жгут проводов
и жгут проводов управления
A-11
(20)
Объединенный передний жгут проводов
и жгут проводов управления
A-12X (4)
Реле передней противотуманной фары
A-13X (4)
Реле звукового сигнала
A-14X (4)
Реле компрессора кондиционера
A-17X (4)
Реле управления вариатором
A-18X (4)
Реле омывателя фары
A-19X (4)
Реле фары (дальний свет)
A-20X (4)
Реле сервопривода дроссельного
клапана
A-22X (4)
Соединение отсутствует
A-23X (4)
Реле инжектора
A-26X (4)
Реле вентилятора конденсатора
A-27X (4)
Реле стартера
A-28X (4)
Реле фары (ближний свет)
A-29X (4)
Реле вентилятора радиатора
A-31X (5)
Реле управления вентилятором
A-33X (4)
Реле управления двигателем
A-34
(1-GR)
Резервный разъем (для жгута проводов
прицепа)
A-35
(12-B)
Блок-фара (левая)
A-36
(6-B)
Блок-фара (левая) <Система
автокоррекции положения фар>
A-37
(4-B)
Объединенный передний жгут проводов
и жгут проводов датчика лобового
столкновения
A-39
(2-B)
Передняя противотуманная фара
(левая)
A-40
(2-GR)
Электродвигатель вентилятора
радиатора
A-41
(2-B)
Датчик температуры окружающей среды
A-42
(1-B)
Звуковой сигнал (низкий)
A-43
(2-Y)
Датчик лобового столкновения (левый)
A-44
(2-B)
Объединенный передний жгут проводов
и жгут противотуманной фары
A-45
(2-B)
Электродвигатель вентилятора
конденсатора
A-46
(2-Y)
Датчик лобового столкновения (правый)
A-47
(3-B)
Датчик давления кондиционера
A-48
(1-B)
Звуковой сигнал (Высокий)
A-49
(2-B)
Передняя противотуманная фара
(правая)
A-50
(2-B)
Электродвигатель омывателя ветрового
стекла
A-51
(2-B)
Электродвигатель омывателей фар
A-52
(6-B)
Блок-фара (правая) <Система
автокоррекции положения фар>
A-53
(12-B)
Блок-фара (правая)
A-54
(3-B)
Передний датчик высоты <Система
автокоррекции положения фар>
A-58
(47-B)
ASC-ECU
A-59
(2-B)
Резервный разъем (для жгута проводов
прицепа) <ASC>
