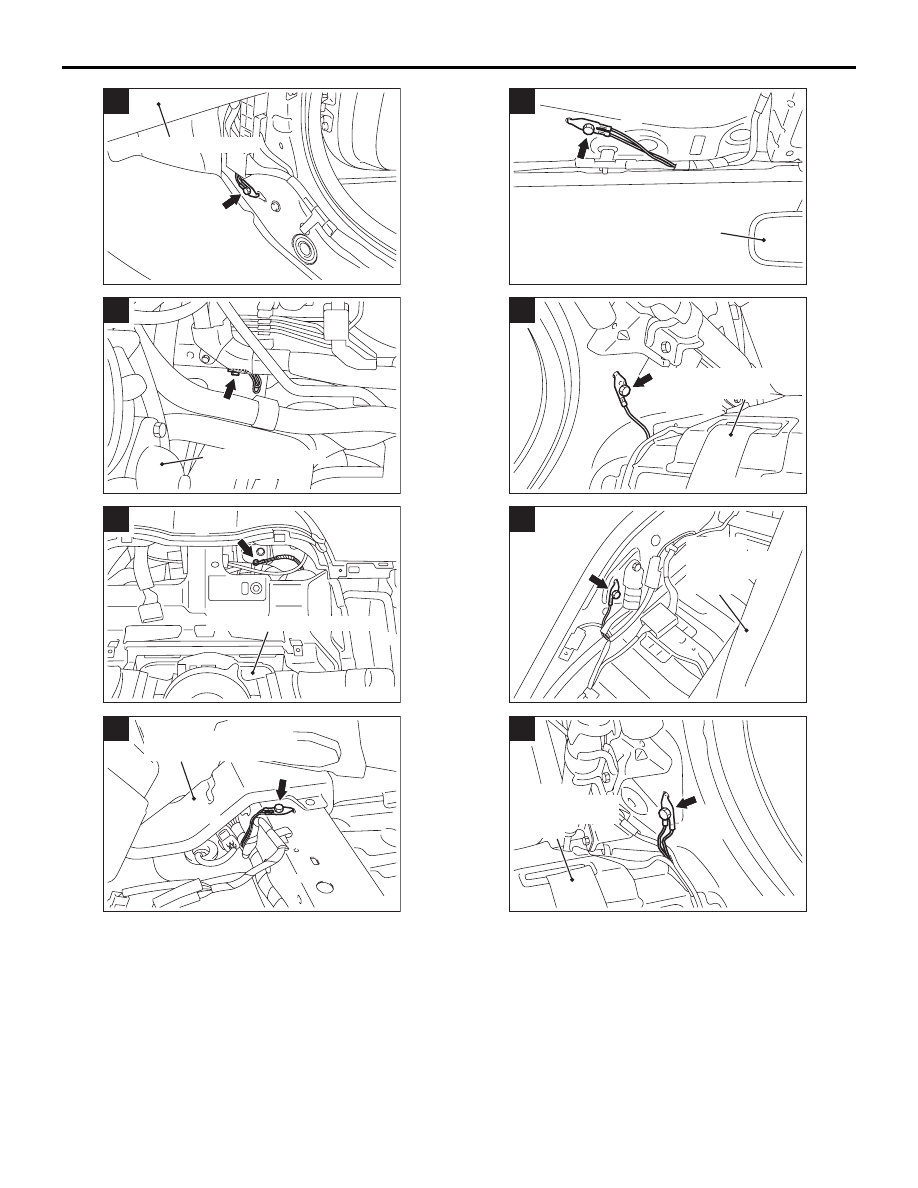

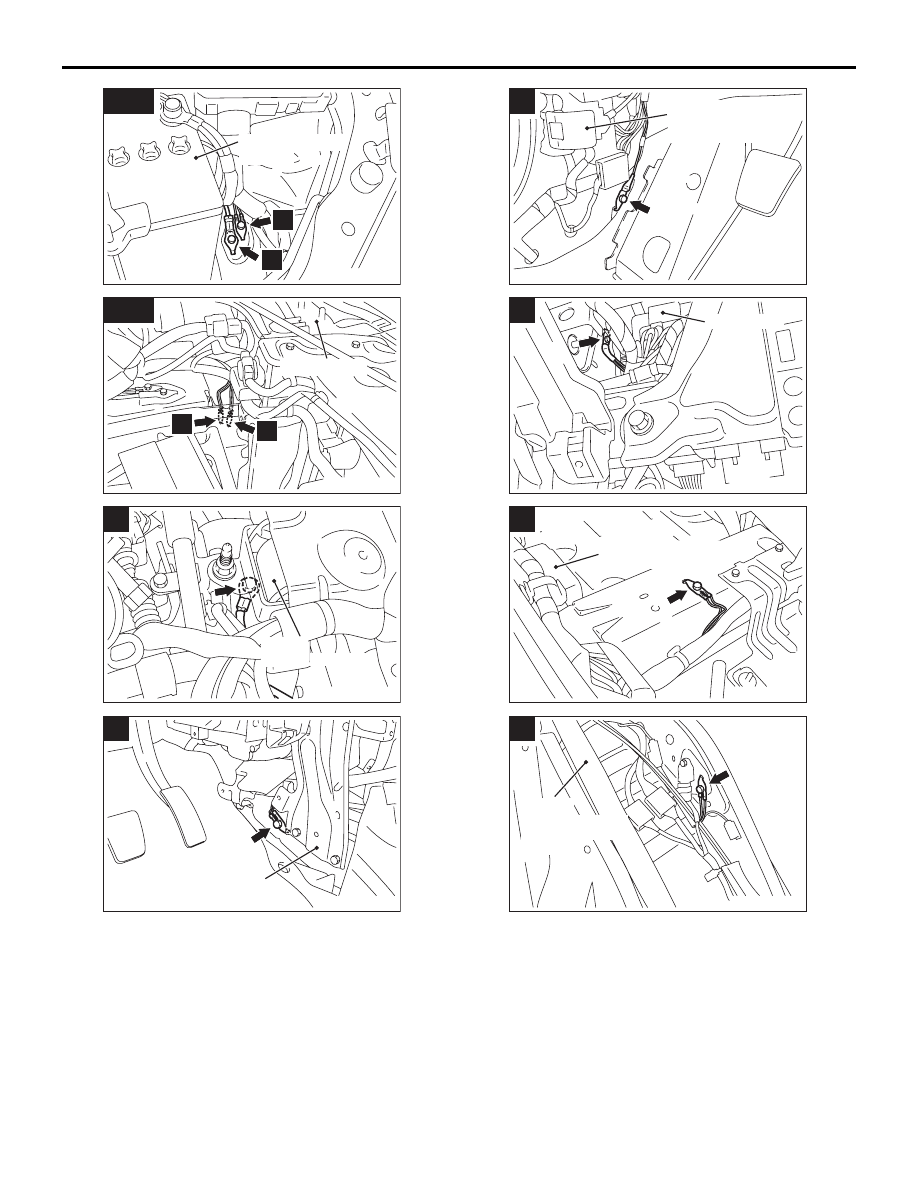

Перчаточный ящик

AC

5

AC605644

6

AC

AC605654

Впускной патрубок

подачи воды

Подрулевой переключатель

AC

7

AC605655

8

AC

Воздуховод заднего

обогревателя (правый)

AC605645

AC

Внутреннее

зеркало заднего

вида

9

AC605646

10

AC

AC605647

Ремень безопасности

заднего сиденья

(правый)

AC

11

AC605660

Ремень

безопасности

заднего сиденья

(правый)

12

AC

AC605658

Ремень

безопасности

заднего сиденья

(левый)

«МАССА»

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

70-17

14

13

AC

13,14

AC605648

Аккумуляторная

батарея

15

16

Фара (левая)

AC

15,16

AC605651

17

AD

AC605650

Опора

коробки передач

19

Центральное

усиление

AC

AC605657

Ручка

открывания

замка капота

AC

20

AC605656

ETACS-ECU

AF

21

AC605652

Ручка открывания

крышки багажника

AC

22

AC605649

AC

23

AC605659

Ремень

безопасности

заднего сиденья

(левый)

«МАССА»

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

70-18

80-1

ГРУППА 80

СХЕМЫ

КОМПОНОВКИ

СОДЕРЖАНИЕ

ОБЩАЯ СХЕМА КОМПОНОВКИ  . .

80-2

МОТОРНЫЙ ОТСЕК. . . . . . . . . . . . .

80-3

ДВИГАТЕЛЬ И КОРОБКА



ПЕРЕДАЧ  . . . . . . . . . . . . . . . . . . . . .

80-4

ПРИБОРНАЯ ПАНЕЛЬ . . . . . . . . . . .

80-6

ПОЛ И ПОТОЛОК  . . . . . . . . . . . . . . .

80-10

ДВЕРЬ  . . . . . . . . . . . . . . . . . . . . . . . .

80-11

БАГАЖНОЕ ОТДЕЛЕНИЕ  . . . . . . . .

80-12

ОБЩАЯ СХЕМА КОМПОНОВКИ

СХЕМЫ КОМПОНОВКИ

80-2

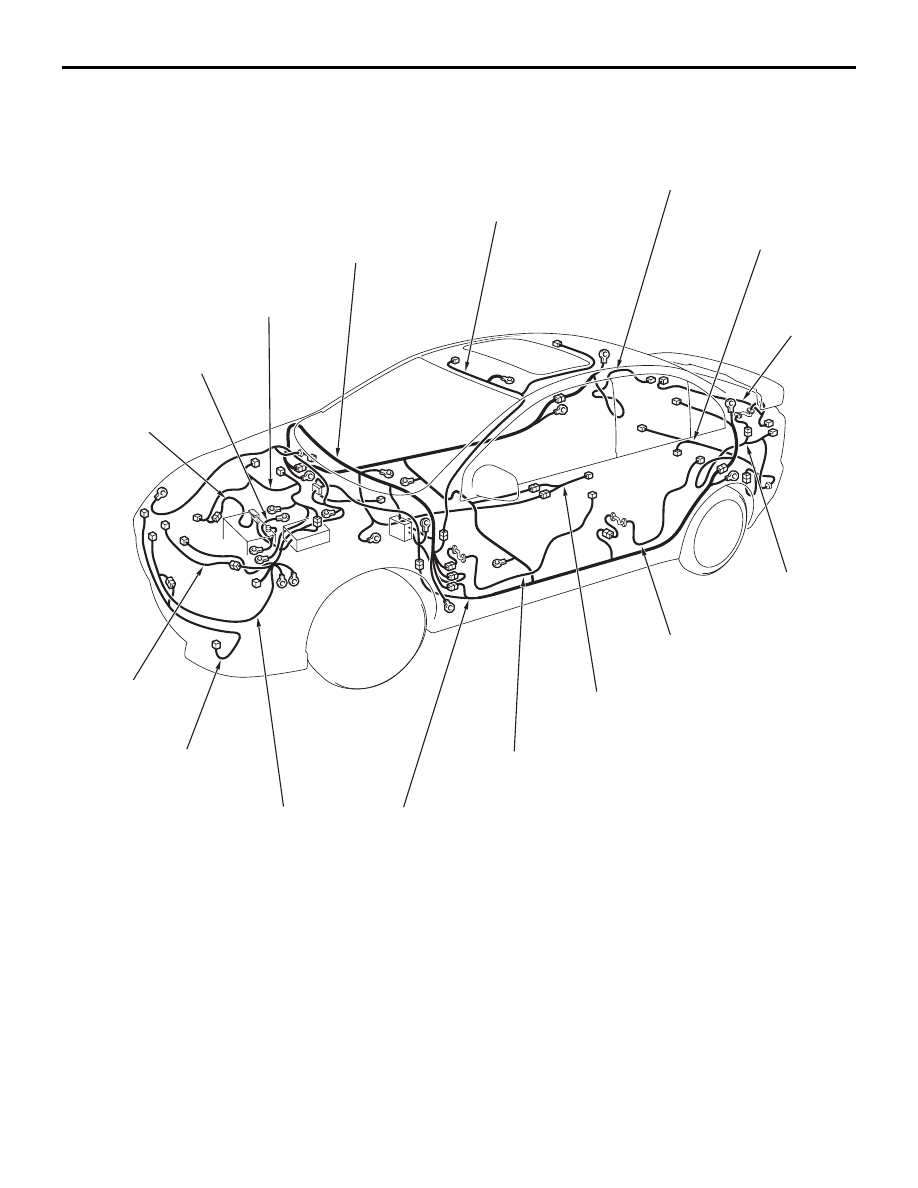

ОБЩАЯ СХЕМА КОМПОНОВКИ

M1801000101960

Задний жгут

проводов

пола (левый)

Жгут проводов

задней двери*

Жгут проводов

консоли

Жгут проводов

передней двери*

Жгут проводов

пола

Передний жгут

проводов

Жгут проводов

противотуманной

фары

Жгут проводов

датчика

лобового

столкновения

Жгут проводов

крышки

багажника

Жгут проводов

заднего бампера

Задний жгут

проводов

пола (правый)

Жгут проводов

крыши

Жгут проводов

приборной панели

Жгут проводов

управления

Жгут проводов

аккумуляторной

батареи (-)

Жгут проводов

аккумуляторной

батареи (+)

AB

AC613139

ПРИМЕЧАНИЕ: .

1. На рисунке показаны только основные жгуты проводов.
2. *: установлено также на правой стороне.
