Mitsubishi Lancer X. Руководство - часть 341





00E-1

ГРУППА 00E

ОБЩИЕ СВЕДЕНИЯ

<ЭЛЕКТРОСИСТЕМА>

СОДЕРЖАНИЕ

ЧТЕНИЕ ПРИНЦИПИАЛЬНЫХ
ЭЛЕКТРИЧЕСКИХ СХЕМ. . . . . . . . .

00E-2

СОСТАВ И СОДЕРЖАНИЕ



ПРИНЦИПИАЛЬНЫХ ЭЛЕКТРИЧЕСКИХ



СХЕМ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

00E-2

ЧТЕНИЕ СХЕМ КОМПОНОВКИ . . . . . . . .

00E-2

ЧТЕНИЕ ЭЛЕКТРИЧЕСКИХ СХЕМ. . . . . .

00E-4

МАРКИРОВКА РАЗЪЕМОВ



И ЗАЗЕМЛЕНИЯ  . . . . . . . . . . . . . . . . . . . .

00E-5

ЦВЕТОВАЯ МАРКИРОВКА



ПРОВОДОВ  . . . . . . . . . . . . . . . . . . . . . . . .

00E-7

СОКРАЩЕНИЯ. . . . . . . . . . . . . . . . . . . . . .

00E-8

ЧТЕНИЕ ПРИНЦИПИАЛЬНЫХ ЭЛЕКТРИЧЕСКИХ СХЕМ

ОБЩИЕ СВЕДЕНИЯ <ЭЛЕКТРОСИСТЕМА>

00E-2

ЧТЕНИЕ ПРИНЦИПИАЛЬНЫХ ЭЛЕКТРИЧЕСКИХ СХЕМ

СОСТАВ И СОДЕРЖАНИЕ
ПРИНЦИПИАЛЬНЫХ ЭЛЕКТРИЧЕСКИХ
СХЕМ

M1001012800194

В каждом из разделов перечисляются все спецификации, включая опциональные. Поэтому некоторые
спецификации могут не распространяться на отдельные автомобили.

Разрез

Основное содержание

Расположение
элементов

Показано расположение всех реле, ECU, датчиков, электромагнитных клапанов,
диагностических разъемов, плавких перемычек, предохранителей и т.п.
В списке деталей позиции перечислены в алфавитном порядке.

Схемы компоновки На рисунках показано расположение разъемов и компоновка жгутов проводов

реальных автомобилей.

Электрические
схемы

Электроцепи от источника питания к точкам заземления показаны полностью
для каждой системы. Существует основное разделение на схемы
электропитания и схемы, сгруппированные по системам.

• ETACS-ECU

Приводится полное описание схемы ETACS-ECU, поскольку только обычно
на электрических схемах приводится только необходимая часть ETACS-ECU.

• Соединитель

Описываются внутренние цепи всех соединительных разъемов, поскольку на
схемах цепей приводится только нужная часть.

• Цепи источника питания

Показаны цепи от аккумуляторной батареи к плавким перемычкам,
предохранителям, переключателю зажигания и т.п.

• Схемы, сгруппированные по системам

Для каждой системы показаны схемы от предохранителя до «массы», за
исключением разделов источника питания.

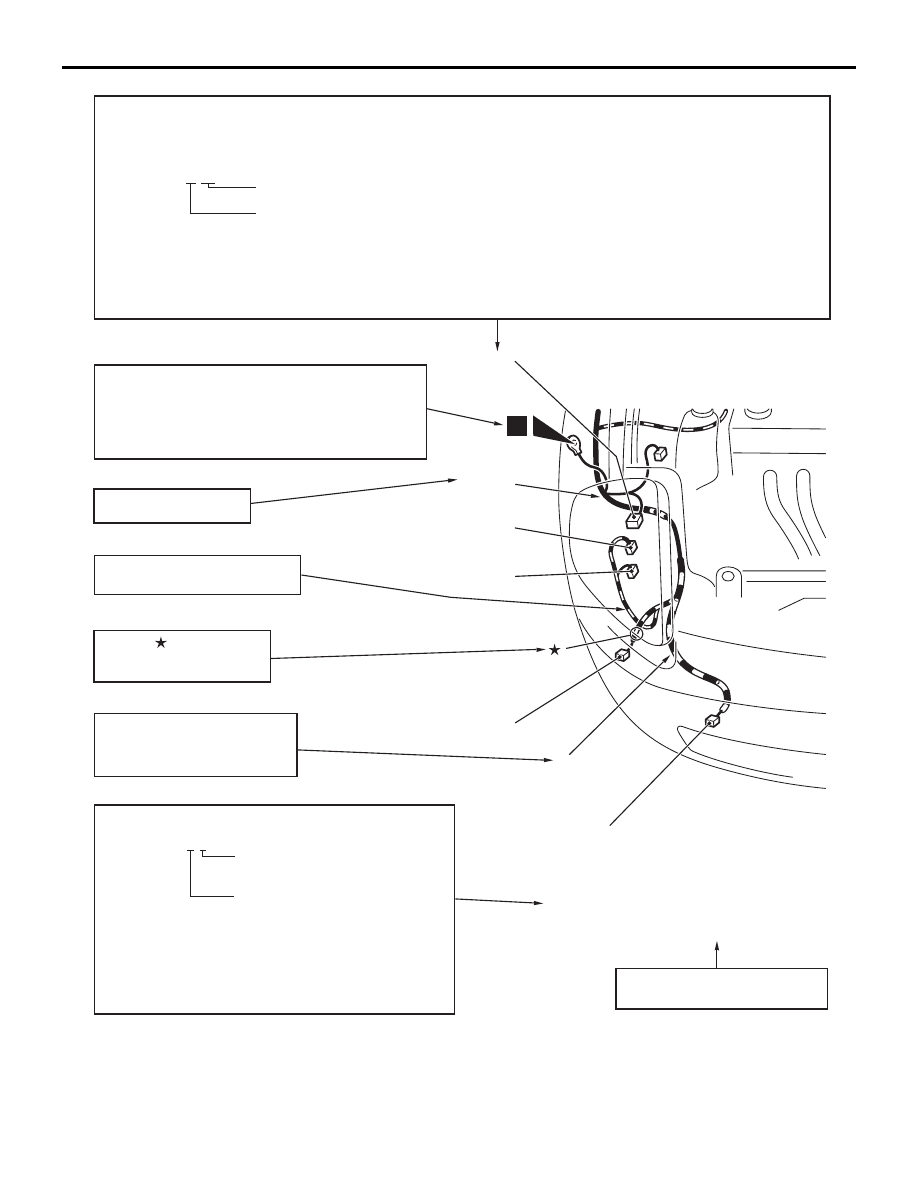

ЧТЕНИЕ СХЕМ КОМПОНОВКИ

M1001006400313

Схемы жгутов электропроводки четко указывают местоположения разъемов и пути жгутов на
реальных автомобилях.

1

Обозначает название

жгута проводов.

Передний

жгут

проводов

(правый)

Означает участок, закрытый

гофрированным патрубком.

Y

A-19

A-18

A-15

A-16

A-17

AW

Метка            показывает

стандартное положение

установки жгута проводов.

Указывает устройство, к

которому подсоединен разъем.

A-15 (2)

Противотуманная фара (правая)

A-16 (2-GR)  Звуковой сигнал (низкий)

A-17 (2-B)  Фара (правая)

A-18 (2-B)  Электродвигатель омывателя

 ветрового

стекла

A-19 (2-GR)  Сдвоенное реле давления

Количество контактов разъема и цвет разъема (кроме

молочно-белого)* показаны для облегчения установки.

       Пример: (2-B)

 Цвет

разъема

 (молочно-белый,



если цвет не указан)

 Количество

контактов

*: Стандартные цвета разъемов



B:  Черный

BR:  Коричневый



Y:  Желтый

V:  Фиолетовый



L:  Синий

O:  Оранжевый



G:  Зеленый

GR:  Серый

 R:



Красный Нет:

Молочно-белый

Обозначает цвет трубки

(черный, если не указан иной).

R:  Красный

Y:  Желтый

Обозначает точку заземления.

Этот же номер используется во всех схемах

для облегчения поиска точки заземления.

Подробнее о точках заземления см. ГРУППА 70

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

- РАСПОЛОЖЕНИИ ТОЧЕК ЗАЗЕМЛЕНИЯ.

Обозначает номер разъема.

Этот же номер используется во всех схемах для облегчения поиска разъема.

Первая буква указывает местоположение разъема, а следующий за ней номер - уникальный номер.

Нумерация деталей на схеме обычно идет по часовой стрелке.

        Пример: A-19



Номер разъема (серийный номер)



Символ местоположения разъема



A:  Моторный отсек



B:  Двигатель и коробка передас



C:  Приборная панель



D:  Пол и крыша

 E:



Дверь



F:  Багажное отделение

AC208446

ЧТЕНИЕ ПРИНЦИПИАЛЬНЫХ ЭЛЕКТРИЧЕСКИХ СХЕМ

ОБЩИЕ СВЕДЕНИЯ <ЭЛЕКТРОСИСТЕМА>

00E-3

ЧТЕНИЕ ПРИНЦИПИАЛЬНЫХ ЭЛЕКТРИЧЕСКИХ СХЕМ

ОБЩИЕ СВЕДЕНИЯ <ЭЛЕКТРОСИСТЕМА>

00E-4

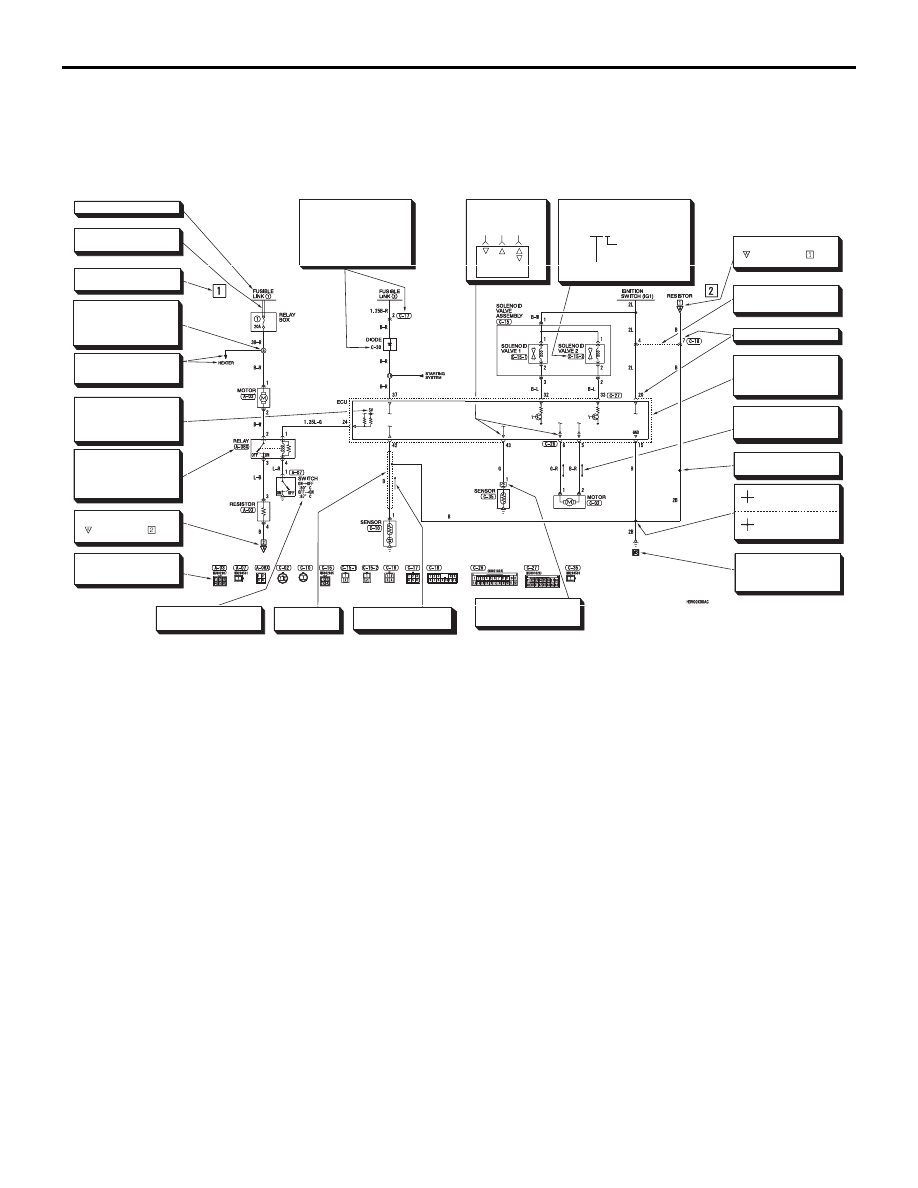

ЧТЕНИЕ ЭЛЕКТРИЧЕСКИХ СХЕМ

M1001006500194

Показана схема каждой системы от предохранителя (или плавкой перемычки) до «массы». источник
питания показан вверху, а «масса» - внизу; это облегчает понимание направлений электрического
тока. На электрических схемах показано состояние при разомкнутых переключателях.

AC50247

Указывает на то, что схема

относится

к        относящемуся к       блоку

той же цепи.

Указывает стыки,

в которых соединяются

провода.

Указывает стыки, в

которых провода

не соединяются.

Указывает номер разъема, показанный

на схеме компоновки жгутов проводов.

Указывает разъем

внутри оборудования,

пронумерованный по

порядку, начиная с 1.

Пример  C-15-2

Указывает разъем проводки внутри

оборудования, который не показан

на схеме компоновки жгутов проводов.

Двусторонняя стрелка

обозначает, что ток течет

в обоих направлениях в

соответствии с командами ECU.

Указывает свободную клемму,

если устройство (в данном

случае датчик) не поставляется.

Вход/

выход

Выход

Вход

Указывает вход/выход

блока управления

(направление тока).

Указывает на то, что эти

разъемы являются

промежуточными.

Указывает номер клеммы.

Если два или более разъема

подключены к одному

устройству, отметки означают,

что разъем установлен

в разорванной линии.

Указывает соединение жгута, в

котором изменяется диаметр

или цвет провода.

Указывает точку заземления на

кузове автомобиля. (Тот же

номер, что и точка заземления

в РАСПОЛОЖЕНИИ ТОЧЕК

ЗАЗЕМЛЕНИЯ).

Однонаправленная стрелка

указывает направление тока

вверх.

Указывает

экранированный

провод.

Указывает рабочие состояния

датчика охлаждающей

жидкости и т.п.

Указывает, что клемма

подключена через пластину

в блоке реле.

Указывает на то, что схема

продолжается

в        относящемуся к       блоку

той же цепи.

Указывает номер разъема.

Эти же номера используются на

схеме жгутов электропроводки.

Разъемы и номера разъемов

показаны в нижней части

страницы.

Номера разъемов за пределами

рамки означают, что устройство

встроено в жгут проводов.

Указывает символ разъема.

Разъемы на электрической

схеме пронумерованы

последовательно.

Знак «X» после номера

разъема указывает, что разъем

подключен к центральной

соединительной колодке,

показанной в разделе

«Центральная соединительная

колодка».

Указывает источник питания

в блоке управления. Если

напряжение не указано, это

означает напряжение на

положительной клемме

аккумуляторной батареи.

Указывает название цепи,

которую следует подключить.

Стрелка указывает

направление тока.

Указывает номера точек

соединения жгутов с другой

системой. Номер

соответствует номеру точки

соединения, указанному на

схеме другой цепи.

Каждая электрическая схема

состоит из одного или

нескольких блоков.

Указывает источник питания.

AB

AC502479
