СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

ЗАДНЯЯ ПОДВЕСКА

34-15

ТОЧКА ОБСЛУЖИВАНИЯ ДЛЯ
УСТАНОВКИ

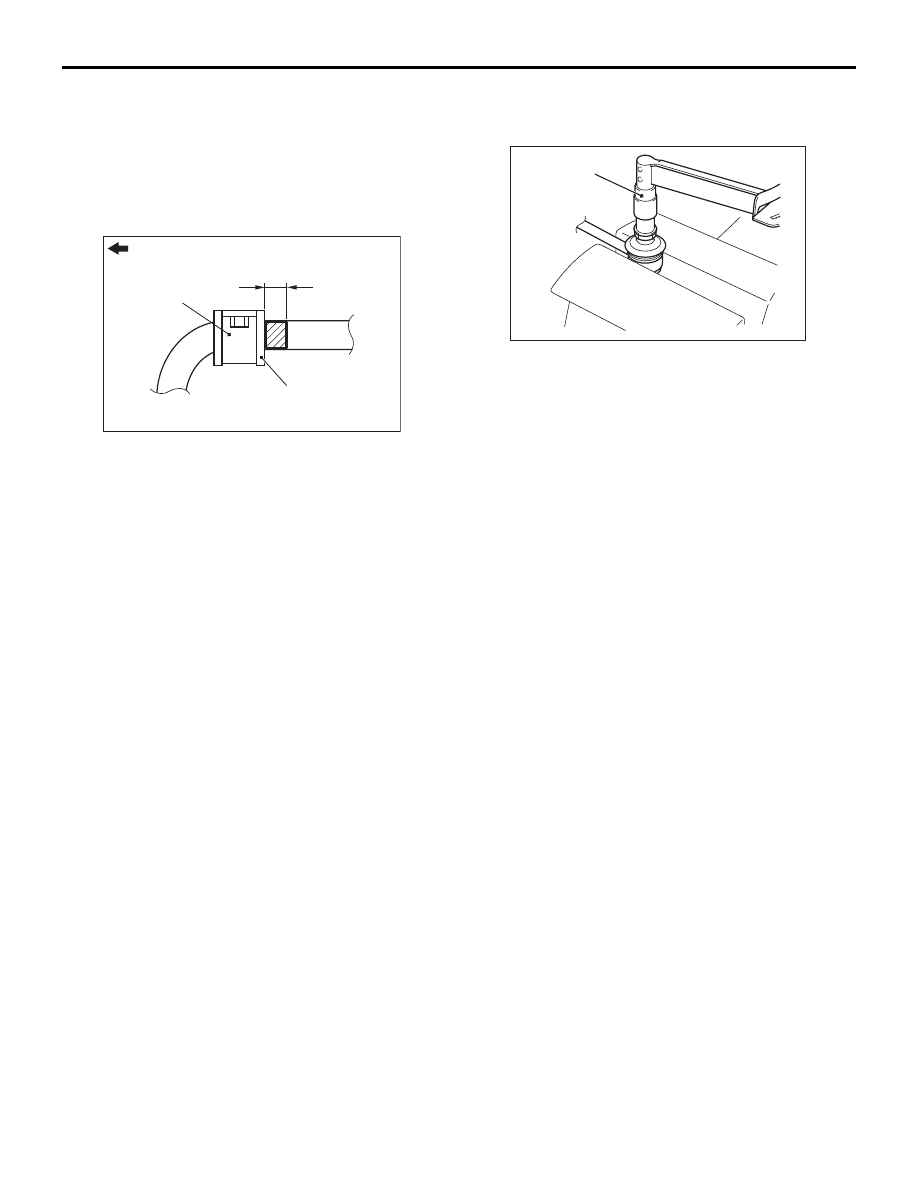

>>A<< УСТАНОВКА СТАБИЛИЗАТОР
ПОПЕРЕЧНОЙ
УСТОЙЧИВОСТИ/ВТУЛКИ/КРОНШТЕЙН
А СТАБИЛИЗАТОРА

Кронштейн

стабилизатора

Втулка

Прибл. 10 мм

Внешний вид автомобиля

AB

AC507099

Расположите идентификационную метку
стабилизатора поперечной устойчивости на
левой стороне автомобиля как показано на
рисунке и затяните крепежный болт кронштейна
стабилизатора.

ОСМОТР

M1341001400540

• Проверьте втулки на износ и на наличие

повреждений.

• Проверьте стабилизатор поперечной

устойчивости на износ и на наличие
повреждений.

• Проверьте состояние и форму всех болтов.

ПРОВЕРКА МОМЕНТА ВРАЩЕНИЯ
ШАРНИРА СТОЙКИ СТАБИЛИЗАТОРА

M1341019300032

AC404845

MB990326

AC

1. Подвигайте шарнир стойки стабилизатора за

ось, установите на нее гайку и измерьте
начальный вращающий момент шарнира
стойки стабилизатора с помощью специальной
головки устройства предварительного натяга
(MB990326).

Стандартное значение: 0,5

− 2,9 Нм

2. Если измеренная величина момента

превышает номинальное значение, замените
стойку стабилизатора.

3. Если измеренная величина момента не

превышает номинального значения, проверьте
люфт шарнира стойки стабилизатора
и убедитесь, что при его вращении не
возникает ощущения засоренности. При
отсутствии люфта и ощущения засоренности
он пригоден к использованию.

ПРОВЕРКА ПЫЛЬНИКА ШАРНИРА
СТОЙКИ СТАБИЛИЗАТОРА

M1341013000107

1. Обследуйте пыльник пальцами на наличие

трещин или повреждений.

2. При наличии на пыльнике трещин или

повреждений замените стойку стабилизатора.
ПРИМЕЧАНИЕ: Если на пыльнике имеются
трещины или повреждения, шарнир мог быть
поврежден.

БАЛКА ЗАДНЕГО МОСТА

ЗАДНЯЯ ПОДВЕСКА

34-16

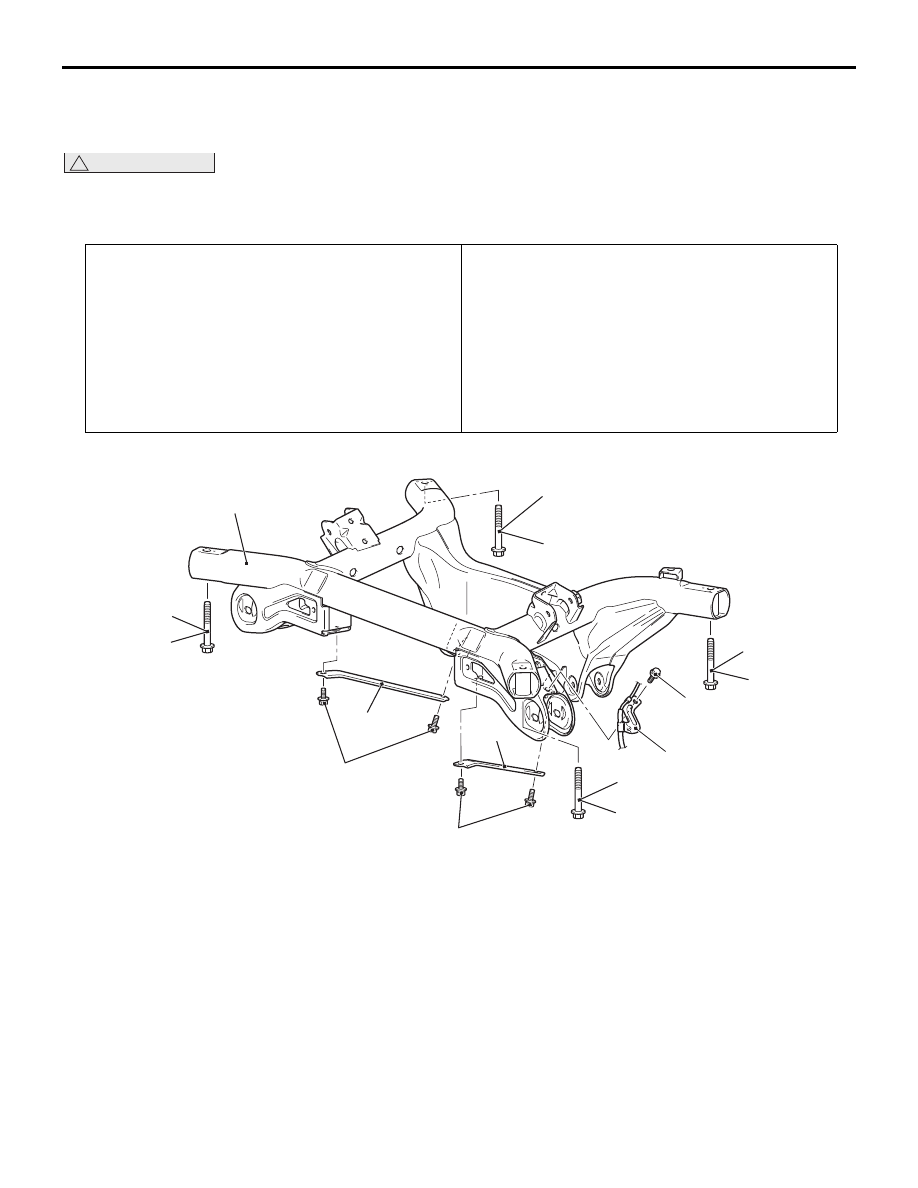

БАЛКА ЗАДНЕГО МОСТА

СНЯТИЕ И УСТАНОВКА

M1341006800521

!

ОСТОРОЖНО

• Болт со стабилизатором трения обозначен звездочкой (

*

). При снятии детали убедитесь

в отсутствии повреждений, удалите пыль и загрязнения с поверхностей подшипника
и с резьбы и затяните их с приложением нормативного момента затяжки.

Операции, выполняемые перед установкой
• Снятие рычага управляющей тяги (См.

Стр.34-5

.)

• Снятие верхнего рычага (См.

Стр.34-5

.)

• Снятие нижнего рычага (См.

Стр.34-5

.)

• Снятие стабилизатора задней подвески

(См.

Стр.34-14

.)

• Снятие центральной выхлопной трубы и главного

глушителя (См. «ГРУППА 15»

− «Выхлопная труба

и глушитель»

Стр.15-9

.)

Операции, выполняемые после установки
• Установка центральной выхлопной трубы и главного

глушителя (См. «ГРУППА 15»

− «Выхлопная труба

и глушитель»

Стр.15-9

.)

• Установка стабилизатора задней подвески

(См.

Стр.34-14

.)

• Установка нижнего рычага (См.

Стр.34-5

.)

• Установка верхнего рычага (См.

Стр.34-5

.)

• Установка управляющей тяги (См.

Стр.34-5

.)

• Проверка и регулировка углов установки задних колес

(См.

Стр.34-4

.)

*

*

*

*

11 ± 3 Нм

71 ± 10 Нм

71 ± 10 Нм

71 ± 10 Нм

2

11 ± 3 Нм

71 ± 10 Нм

1

3

2

11 ± 2 Нм

AB

AC606849

Последовательность
демонтажа

1.

Фиксатор датчика скорости
заднего колеса

2.

Опора балки задней подвески

<<

A

>>

3.

Балка задней подвески

Последовательность
демонтажа (Продолжение)

БАЛКА ЗАДНЕГО МОСТА

ЗАДНЯЯ ПОДВЕСКА

34-17

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ

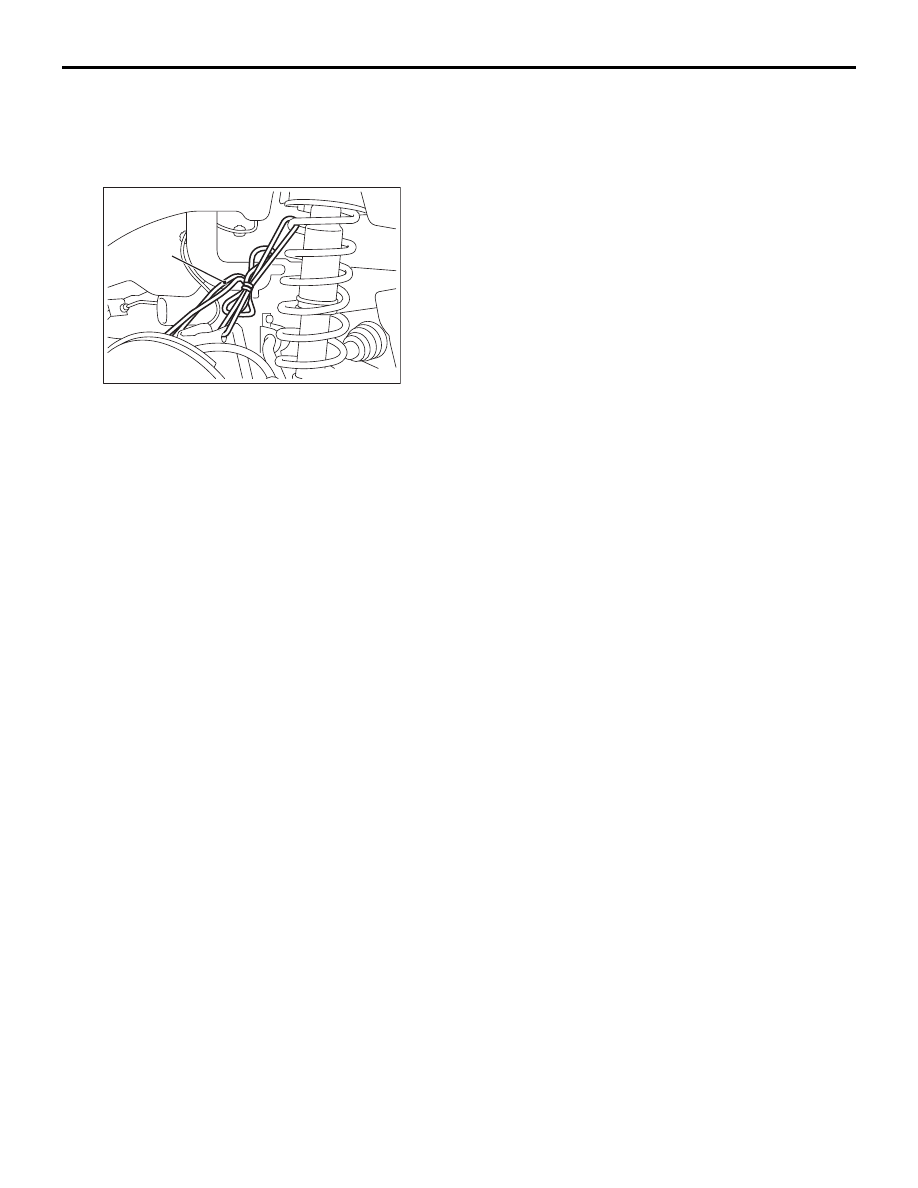

<<A>> СНЯТИЕ БАЛКИ ЗАДНЕЙ
ПОДВЕСКИ

Трос

AB

9

C50719

A

Закрепите продольный рычаг веревкой как
показано на рисунке, чтобы не нагружать
тормозной шланг.

ОСМОТР

M1341006900120

• Проверьте поперечную балку на наличие

трещин и деформаций.

• Проверьте состояние и форму всех болтов.
