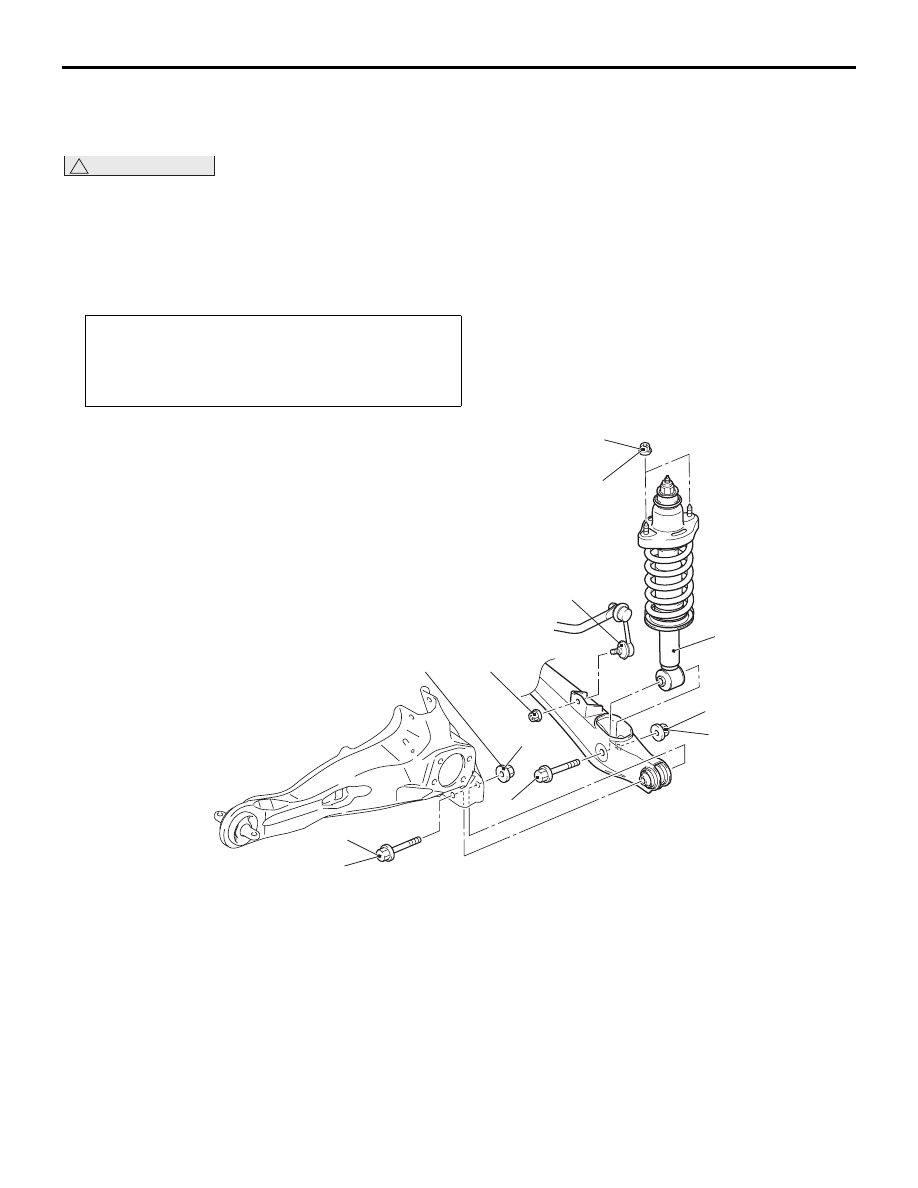

АМОРТИЗАТОР В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34-11

АМОРТИЗАТОР В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1341002500625

!

ОСТОРОЖНО

• Детали, отмеченные индексом

*1

, должны быть первоначально затянуты с небольшим

усилием, и полностью затянуты после того, как ненагруженный автомобиль будет опущен
на землю.

• Болты/гайки со стабилизатором трения обозначены индексом

*2

. При снятии детали

убедитесь в отсутствии повреждений, удалите пыль и загрязнения с поверхностей
подшипника и с резьбы и затяните их с приложением нормативного момента затяжки.

Операции до Демонтажа и после установки
• Обследуйте пыльник шарнира пальцами на наличие

трещин или повреждений.

• Снятие и установка боковой панели багажника

(См. раздел «ГРУППА 52A»

− «Панель»

Стр.52A-11

.)

*

*

*

*

*

1

71 ± 10 Нм

39 ± 6 Нм

1

71 ± 10 Нм

2

2

45 ± 7 Нм

5

4

3

2

1

AC

2

AC606837

Последовательность
демонтажа

1.

Соединение стойки
стабилизатора

2.

Соединение нижнего
и продольного рычагов

3.

Крепежная гайка амортизатора

4.

Соединение амортизатора
и нижнего рычага

>>

A

<<

5.

Амортизатор в сборе

Последовательность
демонтажа (Продолжение)

АМОРТИЗАТОР В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34-12

ТОЧКА ОБСЛУЖИВАНИЯ ДЛЯ
УСТАНОВКИ
>>А<< УСТАНОВКА АМОРТИЗАТОРА
В СБОРЕ

Конец пружины

AB

AC508628

Установите амортизатор так, чтобы конец
пружины был направлен в сторону задней части
автомобиля.

ОСМОТР

M1341002600246

• Проверьте резиновые детали на наличие

трещин и на износ.

• Проверьте амортизатор на наличие

неполадок, посторонних звуков при работе
и утечек масла.

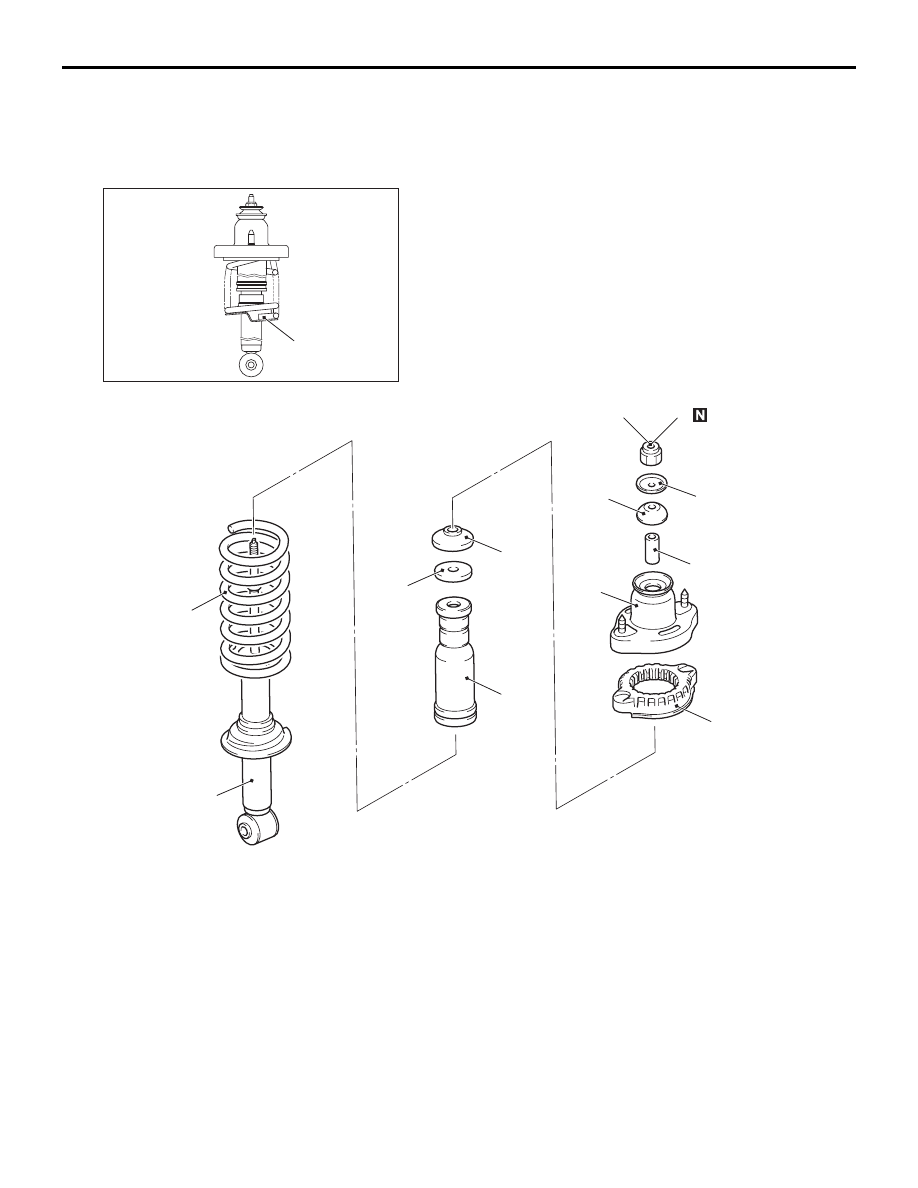

РАЗБОРКА И СБОРКА

M1341002700180

25 ± 5 Нм

11

10

9

8

7

6

5

4

3

2

1

AB

2

C50686

A

Последовательность
разборки

<<

A

>>

>>

B

<<

1.

Самоконтрящаяся гайка

2.

Шайба

3.

Втулка Б

4.

Втулка

5.

Верхний кронштейн
амортизатора в сборе

6.

Верхняя опора пружины

7.

Втулка А

8.

Шайба

9.

Резиновый буфер

>>

A

<<

10. Винтовая пружина
11. Амортизатор

Последовательность разборки
(Продолжение)

АМОРТИЗАТОР В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34-13

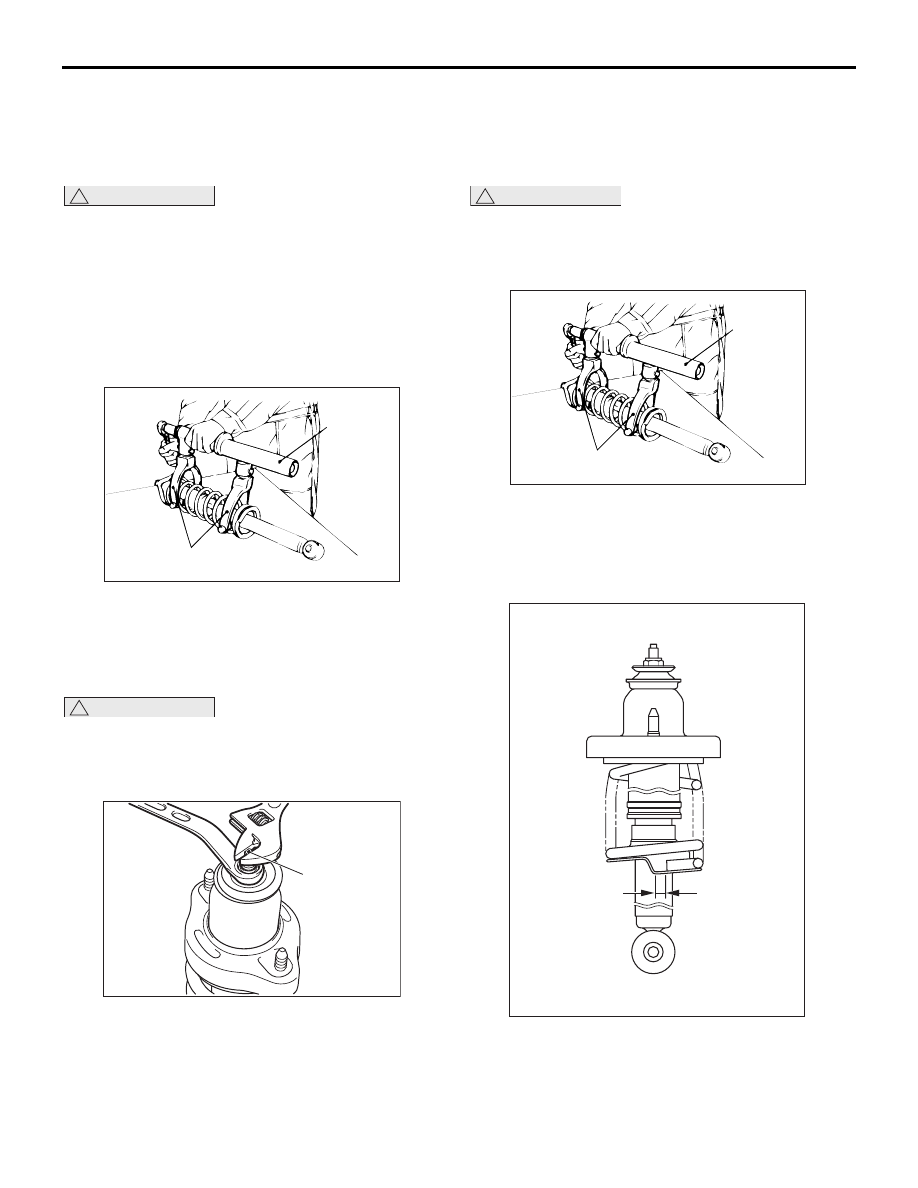

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
РАЗБОРКЕ
<<A>> ОТВИНЧИВАНИЕ
САМОКОНТРЯЩЕЙСЯ ГАЙКИ

!

ОСТОРОЖНО

• Для надежной фиксации пружины ровно

установите специальный комплект
рычагов (MB991239) так, чтобы расстояние
между рычагами было максимальным.

• Не используйте ключ ударного действия

для затяжки болта корпуса специального
съемника пружин (MB991237). Это
приведет к поломке специального
инструмента.

AC001070

MB991237

MB991239

AB

1. Для сжатия винтовой пружины используйте

следующие специальные инструменты.

• MB991237: Корпус съемника пружин

• MB991239: Комплект рычагов

!

ОСТОРОЖНО

Самоконтрящаяся гайка штока внутри
амортизатора может быть ослаблена. Не
используйте ключ ударного действия для
ослабления самоконтрящейся гайки.

Шток поршня

AB

8

C10226

A

2. Зафиксируйте шток и снимите

самоконтрящуюся гайку.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ПОВТОРНОЙ СБОРКЕ
>>A<< УСТАНОВКА ВИНТОВОЙ
ПРУЖИНЫ

!

ОСТОРОЖНО

Не используйте ключ ударного действия для
ослабления болта корпуса специального
съемника пружин (MB991237). Это приведет
к поломке специального инструмента.

AC001070

MB991237

MB991239

AB

1. Для сжатия винтовой пружины и ее установки

на нижнюю подушку пружины используйте
следующие специальные инструменты.

• MB991237: Корпус съемника пружин

• MB991239: Комплект рычагов

AB

В пределах 10 мм

7

C50862

A

2. Расположите конец винтовой пружины

относительно амортизатора как показано на
рисунке.

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

ЗАДНЯЯ ПОДВЕСКА

34-14

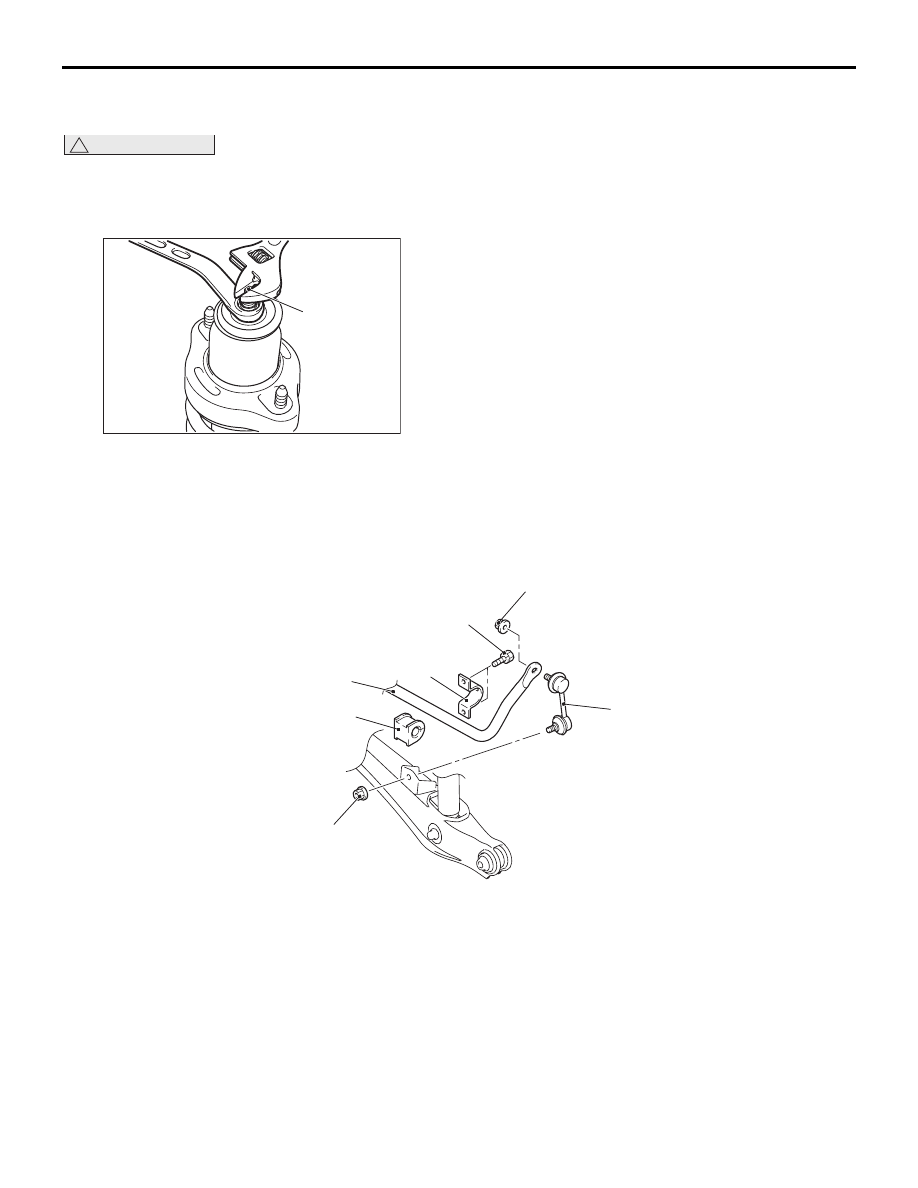

>>B<< УСТАНОВКА
САМОКОНТРЯЩЕЙСЯ ГАЙКИ

!

ОСТОРОЖНО

Самоконтрящаяся гайка штока внутри
амортизатора может быть ослаблена. Не
используйте ключ ударного действия для
затяжки самоконтрящейся гайки.

Шток поршня

AB

8

C10226

A

Зафиксируйте шток амортизатора как показано
на рисунке и затяните самоконтрящуюся гайку
с приложением нормативного момента затяжки.

Момент затяжки: 25

± 5 Нм

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

СНЯТИЕ И УСТАНОВКА

M1341003000496

39 ± 6 Нм

31 ± 4 Нм

39 ± 6 Нм

1

4

2

3

AB

AC611124

Последовательность
демонтажа

1.

Cтойка стабилизатора

>>

A

<<

2.

Кронштейн стабилизатора

>>

A

<<

3.

Втулка

•

Балка задней подвески
(См.

Стр.34-16

.)

>>

A

<<

4.

Стабилизатор поперечной
устойчивости
