УПРАВЛЯЮЩАЯ ТЯГА, ВЕРХНИЙ РЫЧАГ И НИЖНИЙ РЫЧАГ

ЗАДНЯЯ ПОДВЕСКА

34-7

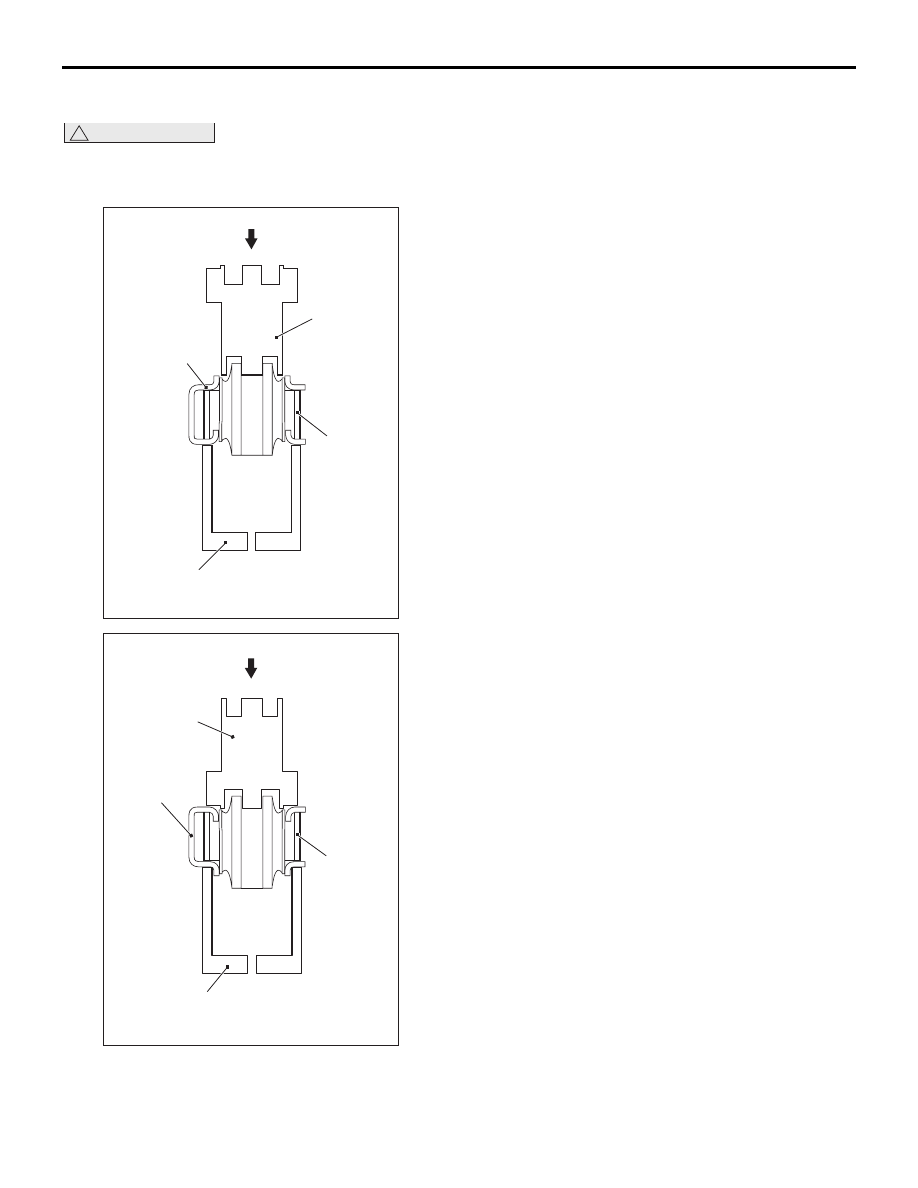

ЗАМЕНА ВТУЛКИ НИЖНЕГО РЫЧАГА

M1341011800389

!

ОСТОРОЖНО

Поскольку концы втулки имеют различный
внешний диаметр, необходимо проверить
правильность ее положения при запрессовке.

Нижний рычаг

Вывинчивание

MB991448

MB991449

MB992123

AB

AC506997

Запрессовка

Нижний рычаг

MB991448

MB992123

MB991449

AB

AC506996

Для снятия и запрессовки втулки нижнего рычага
используйте следующие специальные
инструменты:

• Устройство для снятия и установки втулки

рычага (MB992123)

• Основание устройства для снятия и установки

втулки (MB991448)

• Опора устройства для снятия и установки

втулки (MB991449)

ПРОДОЛЬНЫЙ РЫЧАГ

ЗАДНЯЯ ПОДВЕСКА

34-8

ПРОДОЛЬНЫЙ РЫЧАГ

СНЯТИЕ И УСТАНОВКА

M1341002200903

!

ОСТОРОЖНО

• Детали, отмеченные индексом

*1

, должны быть первоначально затянуты с небольшим

усилием, и полностью затянуты после того, как ненагруженный автомобиль будет опущен
на землю.

• Болты/гайки со стабилизатором трения обозначены индексом

«*2»

. При снятии детали

убедитесь в отсутствии повреждений, удалите пыль и загрязнения с поверхностей
подшипника и с резьбы и затяните их с приложением нормативного момента затяжки.

• Болт/гайка со стабилизатором трения обозначен индексом

«*3»

. После снятия замените его

на новый.

Операции, выполняемые перед установкой
• Слив тормозной жидкости (См. раздел «ГРУППА

35A», «Обслуживание автомобиля без демонтажа»

−

«Прокачка основной тормозной системы»

Стр.35A-7

.)

Операции, выполняемые после установки
• Обследуйте пыльник шарнира пальцами на наличие

трещин или повреждений.

• Залив и слив тормозной жидкости (См. раздел

«ГРУППА 35A», «Обслуживание автомобиля без

демонтажа»

− «Прокачка основной тормозной

системы»

Стр.35A-7

).

• Проверка и регулировка углов установки колес

(См.

Стр.34-4

).

• Проверка и регулировка хода педали стояночного

тормоза (См. раздел «ГРУППА 36», «Обслуживание

автомобиля без демонтажа»

− «Проверка

и регулировка хода педали стояночного тормоза»

Стр.36-2

).

*

*

2

*

1

*

2

*

1

*

2

*

1

*

2

*

1

*

2

14

13

12

11

10

8

6

5

7

4

9

2

1

3

16 ± 3 Нм

71 ± 10 Нм

110 ± 11 Нм

39 ± 6 Нм

90 ± 9 Нм

3

N

95 ± 14 Нм

11 ± 2 Нм

55 ± 5 Нм

8,5 ± 1,5 Нм

AB

71 ± 10 Нм

AC613112

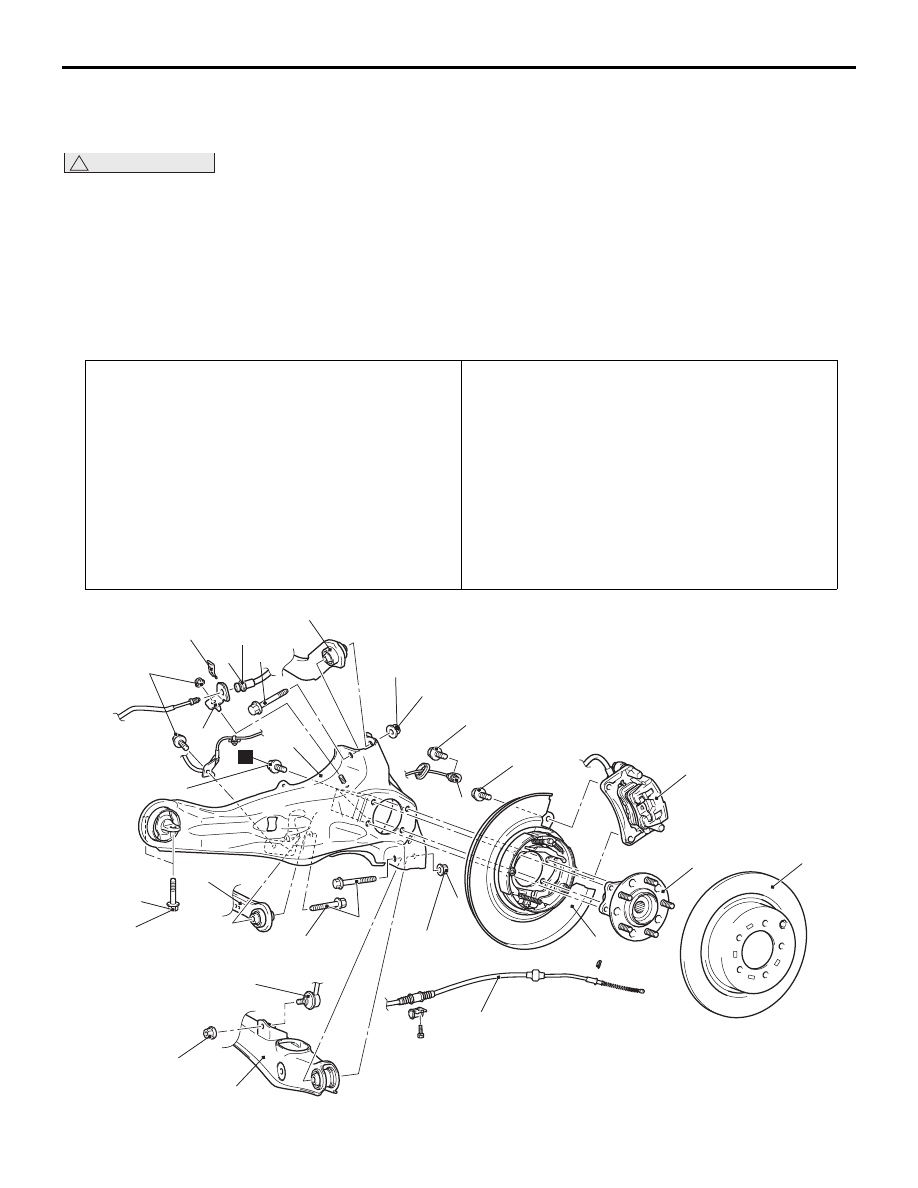

Последовательность
демонтажа

1.

Датчик скорости заднего
колеса<Автомобили с АБС>

2.

Зажим

3.

Соединение тормозного шланга

4.

Кронштейн тормозного шланга

<<

A

>>

5.

Суппорт в сборе

6.

Тормозной диск

7.

Задняя ступица в сборе

8.

Трос стояночного тормоза

9.

Задний тормоз в сборе

10. Соединение верхнего рычага
11. Соединение управляющей тяги
12. Соединение стойки

стабилизатора

13. Соединение нижнего рычага
14. Продольный рычаг в сборе

ПРОДОЛЬНЫЙ РЫЧАГ

ЗАДНЯЯ ПОДВЕСКА

34-9

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<А>> СНЯТИЕ СУППОРТА

Закрепите снятый суппорт тормоза в сборе
проволокой или подобным материалом для
предотвращения падения.

ОСМОТР

M1341002300290

• Проверьте втулки на износ и на наличие

повреждений.

• Проверьте продольный рычаг на наличие

изгибов и повреждений.

ЗАМЕНА ВТУЛКИ ПРОДОЛЬНОГО
РЫЧАГА

M1341011300384

Вывинчивание

Продольный

рычаг

MB992125

MB992121

AB

AC506661

1. Для снятия втулки продольного рычага

используйте следующие специальные
инструменты:

• Устройство для снятия и установки втулки

рычага (MB992121)

• Основание втулки рычага (MB992125)

Внутренняя часть

втулки

Соединение втулки

с кузовом

AB

AC612659

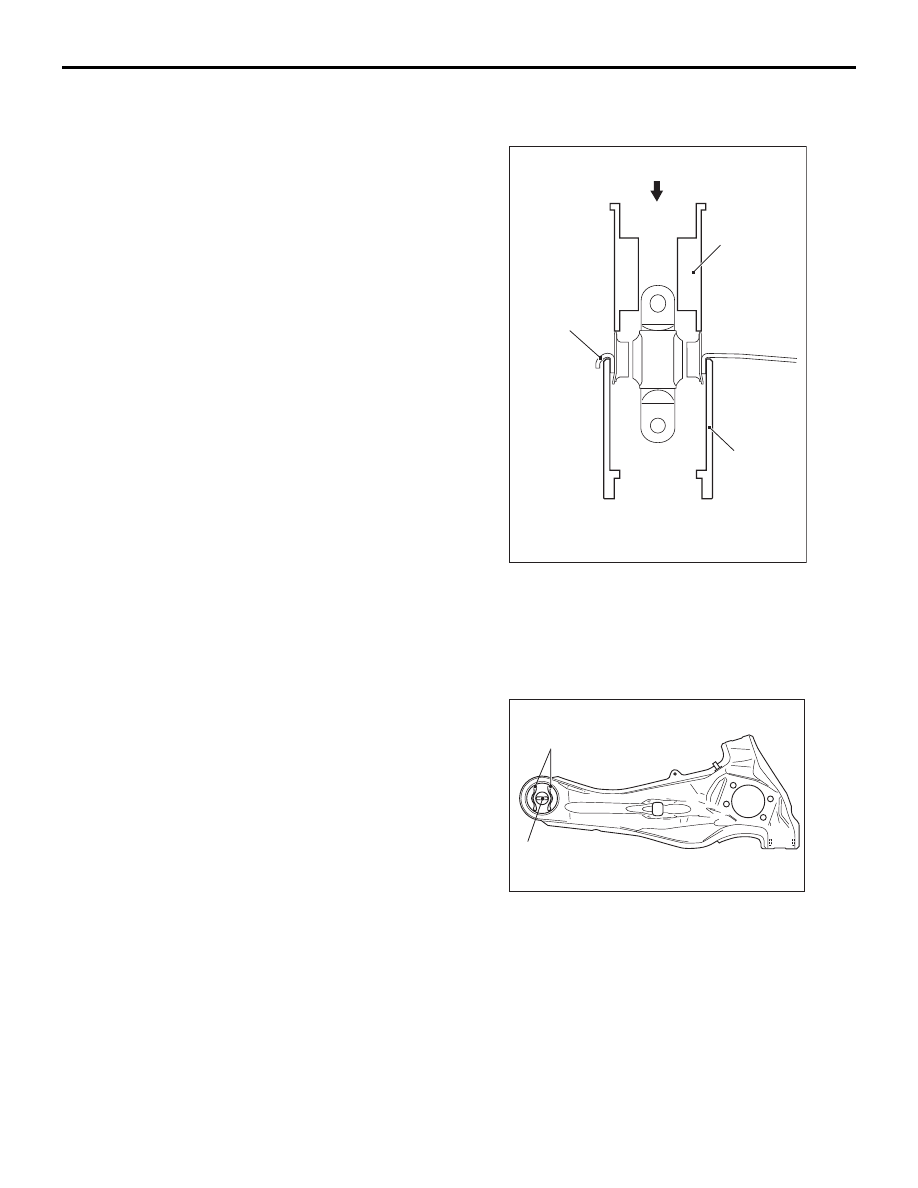

2. Определите правильное направление

установки втулки и ее положение
в продольном рычаге.
(1) Установите втулку продольного рычага так,

чтобы выступающий конец ее внутренней
трубки был направлен внутрь автомобиля.

(2) Установите горизонтально деталь,

соединяющую втулку продольного рычага
с кузовом, и проследите, чтобы полость
втулки была расположена так, как показано
на рисунке.

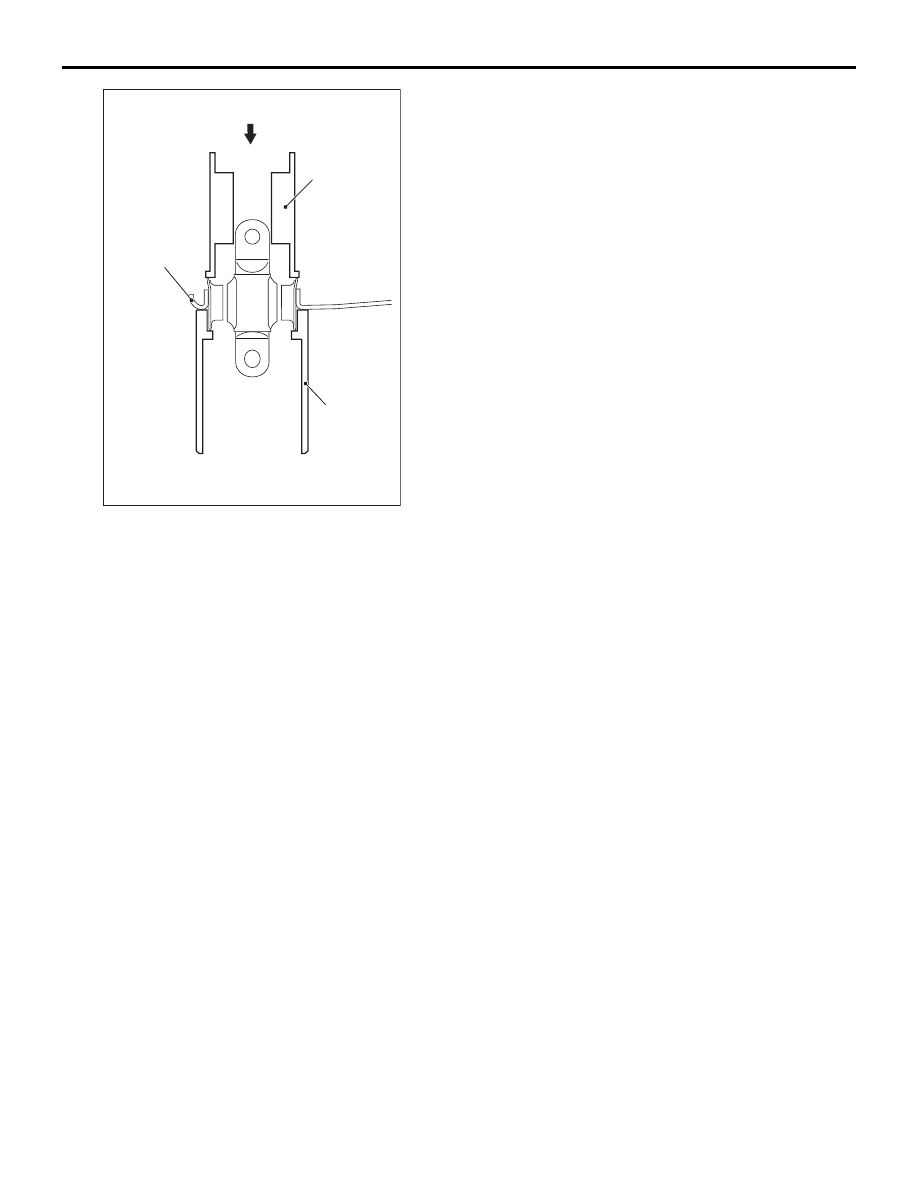

Запрессовка

Продольный

рычаг

MB992125

MB992121

AB

AC506662

ПРОДОЛЬНЫЙ РЫЧАГ

ЗАДНЯЯ ПОДВЕСКА

34-10

3. Для запрессовки втулки продольного рычага

в положение, показанное на рисунке,
используйте следующие специальные
инструменты:

• Устройство для снятия и установки втулки

рычага (MB992121)

• Основание втулки рычага (MB992125)
