AC511305

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ЗАДНИЙ МОСТ

27-3

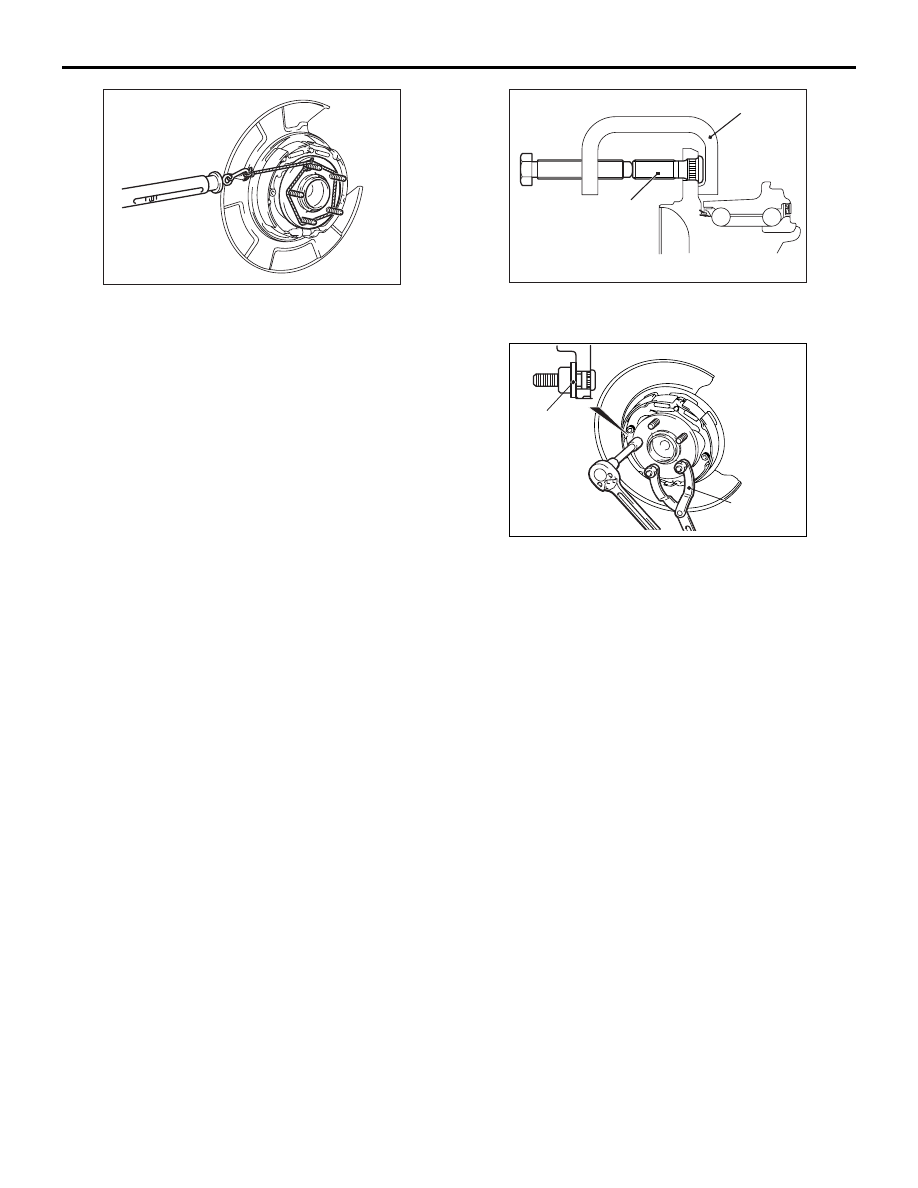

3. Обвяжите болты ступицы веревкой и потяните

ее за прикрепленный динамометр, повернув
ступицу на 90 град. Проверьте по его
показаниям не превышает ли сопротивление
вращению предельного значения.

Предельное значение: 19,2 Н

4. Если сопротивление вращению не удается

отрегулировать и оно превышает допустимый
предел, замените заднюю ступицу в сборе.

5. После осмотра установите тормозной диск

и суппорт в сборе и затяните крепежные болты
суппорта с приложением нормативного
момента затяжки.

Момент затяжки: 55

± 5 Нм

ЗАМЕНА БОЛТА СТУПИЦЫ

M1271001000496

1. Снимите суппорт в сборе, подвесив его на

проволоке, затем снимите тормозной диск.

Болт ступицы

AF

MB991618

4

C30211

A

2. Для снятия болтов ступицы используйте

специальный инструмент (MB991618).

Простая

шайба

AD

MB990767

AC205872

3. Установите плоскую шайбу на новый болт

ступицы, затем установите на болт гайку,
удерживая ступицу с помощью специального
фланцевого вилочного держателя передней
ступицы (MB990767).

4. Установите тормозной диск и суппорт в сборе

и затяните крепежные болты суппорта
с приложением нормативного момента
затяжки.

Момент затяжки: 55

± 5 Нм

СТУПИЦА ЗАДНЕГО МОСТА В СБОРЕ

ЗАДНИЙ МОСТ

27-4

СТУПИЦА ЗАДНЕГО МОСТА В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1271002000897

!

ОСТОРОЖНО

• Не разбирайте ступицу заднего колеса.
• Металлические частицы легко притягиваются к магнитному энкодеру, поскольку он

намагничен. Убедитесь, что на металлическом энкодере нет металлических частиц. Перед
повторной установкой убедиться, что проблем нет.

• Во избежание повреждений при снятии/установке ступицы заднего колеса в сборе

убедитесь, что магнитный энкодер (совмещенный с внутренним сальником) не касается
соседних деталей.

• Во избежание повреждений при снятии и установке датчика скорости заднего колеса

убедитесь, что полюсный наконечник датчика не касается соседних деталей.

• Болт со стабилизатором трения обозначен звездочкой (*). После снятия замените его на

новый.

5

13 ± 2 Нм

11 ± 2 Нм

8,5 ± 1,5 Нм

*

N

4

95 ± 14 Нм

AC

55 ± 5 Нм

3

2

1

AC606597

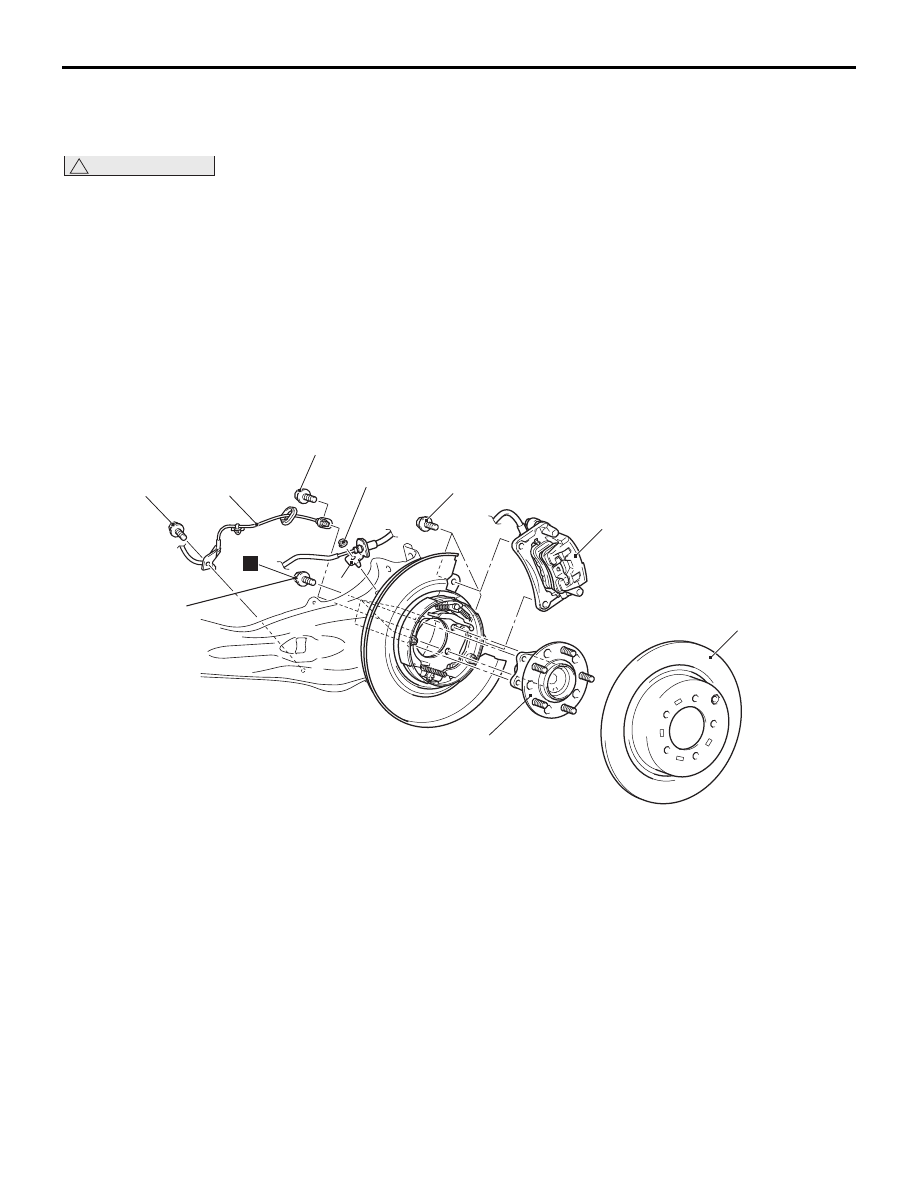

Последовательность демонтажа

1.

Датчик скорости заднего колеса

2.

Кронштейн тормозного шланга

<<

A

>>

3.

Суппорт в сборе

4.

Тормозной диск

5.

Ступица заднего моста в сборе

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<А>> СНЯТИЕ СУППОРТА

Закрепите снятый суппорт проволокой или
другим материалом.

ОСМОТР

M1271002100344

• Проверьте сальник подшипника колеса задней

ступицы на наличие трещин и повреждений.

• Проверьте подшипник колеса задней ступицы

на износ и на наличие повреждений.

34-1

ГРУППА 34

ЗАДНЯЯ

ПОДВЕСКА

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . . . .

34-2

СЕРВИСНЫЕ



СПЕЦИФИКАЦИИ. . . . . . . . . . . . . . .

34-2

СПЕЦИАЛЬНЫЕ



ИНСТРУМЕНТЫ . . . . . . . . . . . . . . . .

34-3

ОБСЛУЖИВАНИЕ



БЕЗ ДЕМОНТАЖА . . . . . . . . . . . . . .

34-4

ПРОВЕРКА И РЕГУЛИРОВКА



УГЛОВ УСТАНОВКИ ЗАДНИХ КОЛЕС. . .

34-4

ОСМОТР ПЫЛЬНИКА ШАРНИРА СТОЙКИ
СТАБИЛИЗАТОРА. . . . . . . . . . . . . . . . . . .

34-4

УПРАВЛЯЮЩАЯ ТЯГА, ВЕРХНИЙ



РЫЧАГ И НИЖНИЙ РЫЧАГ . . . . . .

34-5

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . .

34-5

ОСМОТР УПРАВЛЯЮЩЕЙ ТЯГИ,



ВЕРХНЕГО РЫЧАГА И НИЖНЕГО



РЫЧАГА . . . . . . . . . . . . . . . . . . . . . . . . . . .

34-6

ЗАМЕНА ВТУЛКИ НИЖНЕГО



РЫЧАГА . . . . . . . . . . . . . . . . . . . . . . . . . . .

34-7

ПРОДОЛЬНЫЙ РЫЧАГ . . . . . . . . . .

34-8

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

34-8

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

34-9

ЗАМЕНА ВТУЛКИ ПРОДОЛЬНОГО



РЫЧАГА  . . . . . . . . . . . . . . . . . . . . . . . . . . .

34-9

АМОРТИЗАТОР В СБОРЕ . . . . . . . .

34-11

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

34-11

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

34-12

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

34-12

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ
УСТОЙЧИВОСТИ  . . . . . . . . . . . . . . .

34-14

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

34-14

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

34-15

ПРОВЕРКА МОМЕНТА ВРАЩЕНИЯ



ШАРНИРА СТОЙКИ



СТАБИЛИЗАТОРА . . . . . . . . . . . . . . . . . . .

34-15

ПРОВЕРКА ПЫЛЬНИКА ШАРНИРА



СТОЙКИ СТАБИЛИЗАТОРА . . . . . . . . . . .

34-15

БАЛКА ЗАДНЕГО МОСТА . . . . . . . .

34-16

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

34-16

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

34-17

ОБЩИЕ СВЕДЕНИЯ

ЗАДНЯЯ ПОДВЕСКА

34-2

ОБЩИЕ СВЕДЕНИЯ

M1341000101196

В этом автомобиле используется многорычажная
подвеска с продольными рычагами.

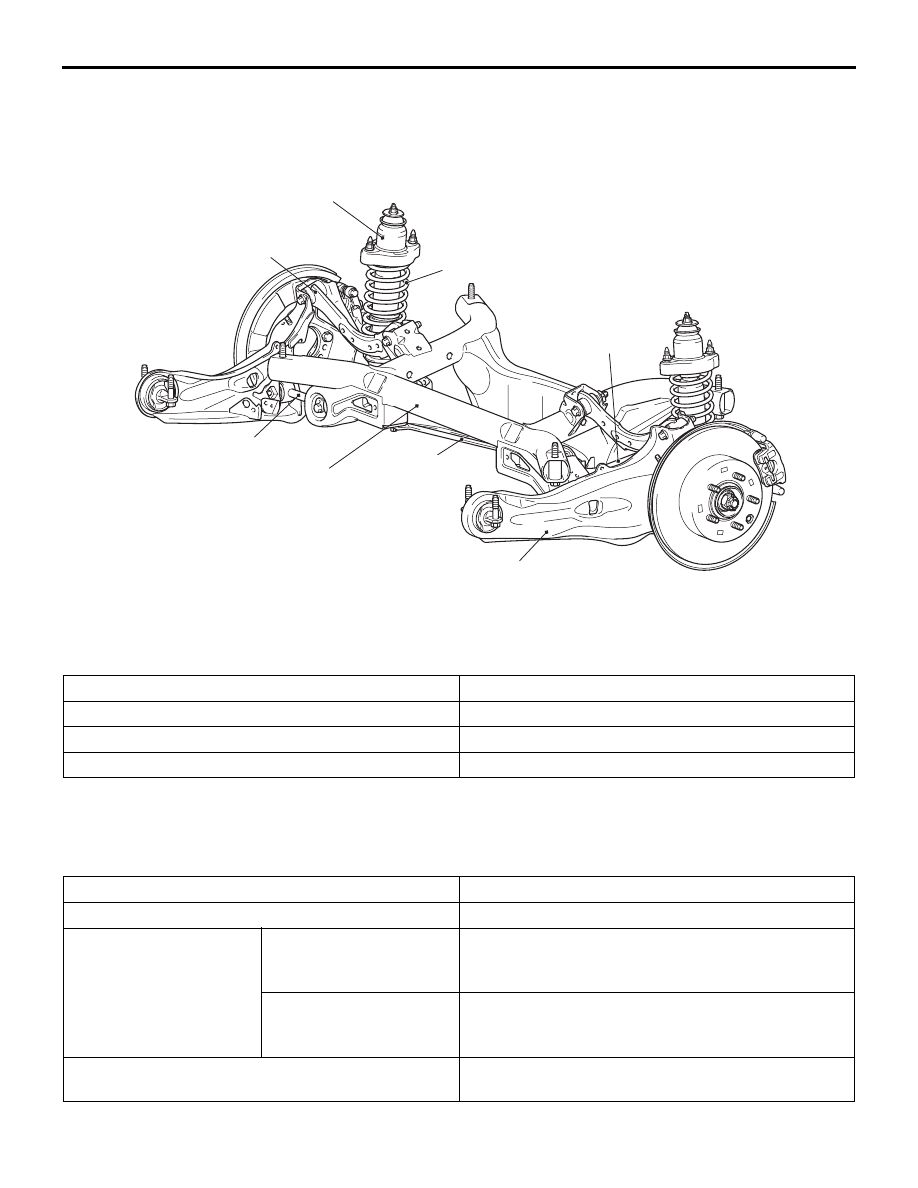

КОНСТРУКТИВНАЯ СХЕМА

Верхний рычаг

Амортизатор

Винтовая пружина

Управляющая тяга

Балка задней

подвески

Опора балки

задней подвески

Продольный рычаг

Стабилизатор

поперечной

устойчивости

<2000>

AB

AC606248

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВИНТОВАЯ ПРУЖИНА

Элемент

Спецификация

Диаметр проволоки, мм

11

Средний диаметр спирали, мм

91

Длина в свободном состоянии, мм

351

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ

M1341000300937

Элемент

Стандартное значение

Схождение, мм

3

± 2

Развал

За исключением
автомобилей с большим
дорожным просветом

−0°55' ± 0°30' (разница между левым/правым
колесом не должна превышать 30')

У автомобилей
с большим дорожным
просветом

−0°35' ± 0°30' (разница между левым/правым
колесом не должна превышать 30')

Момент вращения шарнира стойки
стабилизатора, Нм

0,5

− 2,9
