СИСТЕМА УПРАВЛЕНИЯ ВЫБРОСАМИ<MPI>

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И ВЫБРОСАМИ

17-45

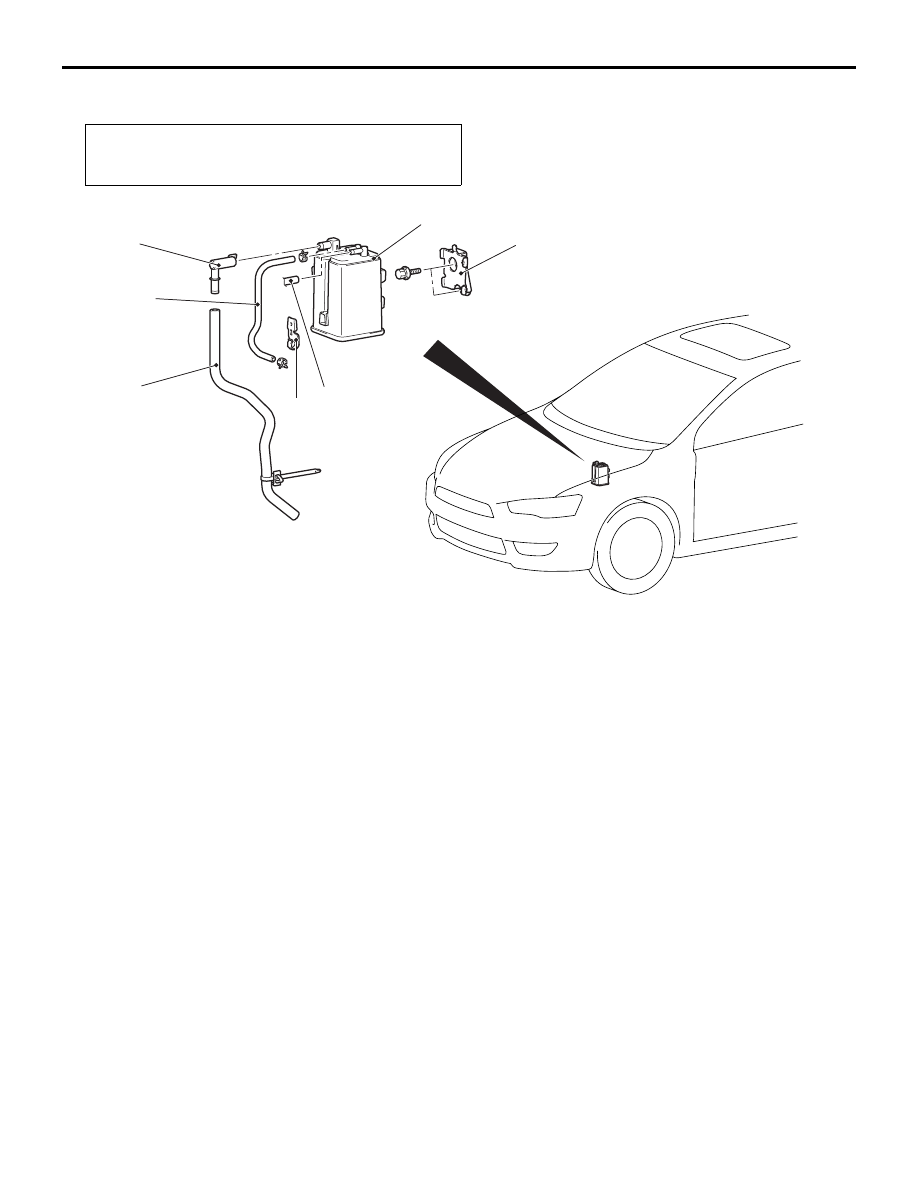

СНЯТИЕ И УСТАНОВКА

M1173004200852

Операции до демонтажа и после установки
Установка заборного шланга воздухоочистителя
(См. ГРУППУ 15

− Воздухоочиститель

Стр.15-3

).

AC700028AB

1

2

3

4

5

6

7

Последовательность
демонтажа

1.

Соединение вакуумного шланга
корпуса

2.

Соединитель шланга линии
регулирования выброса паров
топлива

3.

Соединительная муфта линии
управления парами топлива

4.

Шланг линии управления парами
топлива

5.

Хомут шланга

6.

Расширительный бачок для
паров топлива

7.

Кронштейн расширительного
бачка паров топлива

КАТАЛИТИЧЕСКИЙ
ПРЕОБРАЗОВАТЕЛЬ

СНЯТИЕ И УСТАНОВКА

M1173003901129

Каталитический преобразователь встроен
в центральную выхлопную трубу. Снятие
и установка аналогичны операциям по снятию
и установке центральной выхлопной трубы
(см. ГРУППУ 15

− Выхлопная труба и главный

глушитель

Стр.15-9

).

Примечания

26-1

ГРУППА 26

ПЕРЕДНИЙ МОСТ

СОДЕРЖАНИЕ

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ  . .

26-2

СМАЗОЧНЫЕ МАТЕРИАЛЫ. . . . . .

26-2

СПЕЦИАЛЬНЫЕ



ИНСТРУМЕНТЫ . . . . . . . . . . . . . . . .

26-2

ОБСЛУЖИВАНИЕ



БЕЗ ДЕМОНТАЖА . . . . . . . . . . . . . .

26-5

ПРОВЕРКА ОСЕВОГО ЛЮФТА



ПОДШИПНИКА КОЛЕСА  . . . . . . . . . . . . .

26-5

ЗАМЕНА БОЛТА СТУПИЦЫ . . . . . . . . . . .

26-5

СТУПИЦА ПЕРЕДНЕГО МОСТА



В СБОРЕ  . . . . . . . . . . . . . . . . . . . . . .

26-7

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

26-7

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

26-10

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

26-11

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

26-14

ПРИВОДНОЙ ВАЛ В СБОРЕ . . . . . .

26-14

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

26-14

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

26-19

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

26-21

ЗАМЕНА ПЫЛЬНИКА ШРУСА EВJ . . . . . .

26-22

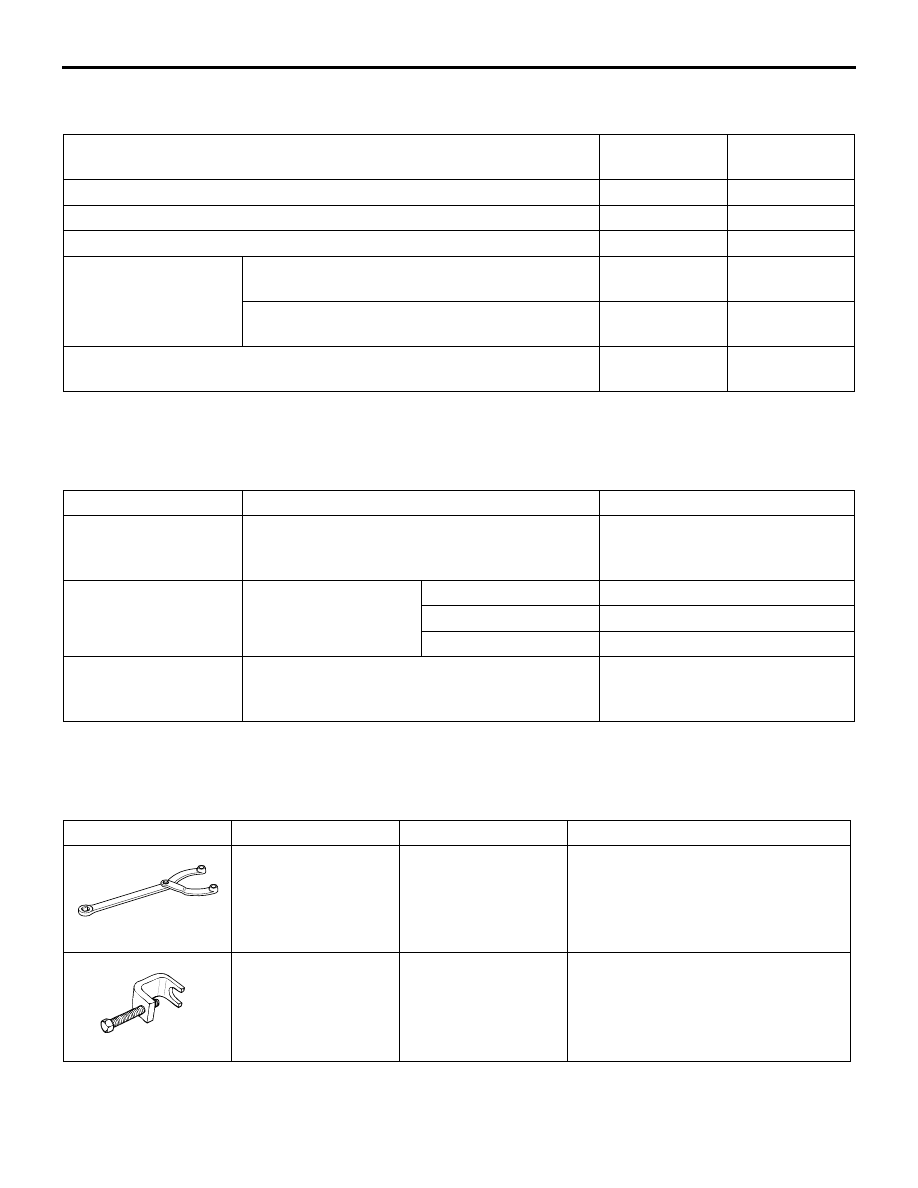

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ

ПЕРЕДНИЙ МОСТ

26-2

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ

M1261000300976

Элемент

Стандартное
значение

Предельное
значение

Осевой люфт подшипника колеса, мм

−

0,05

Начальный вращающий момент подшипника колеса, Нм

−

1,8

Размер пыльника ШРУСа ETJ в сборе, мм

80

± 3

−

Ширина зазора
специального
инструмента
(MB991561), мм

При стяжке хомута пыльника ШРУСа EВJ
(малого)

2,9

−

При стяжке хомута пыльника ШРУСа EВJ
(большого)

3,2

−

Ширина зазора на стяжке хомута пыльника ШРУСа EВJ
(большого), мм

2,4

− 2,8

−

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1261000401017

Элемент

Рекомендованная смазка

Количество

Внутренняя
поверхность
отверстия кулака

Dowcorning/Molykote BR2 Plus или аналог

В соответствии с требованием

Консистентная
смазка пыльника
ШРУСа EВJ

Консистентная
смазка ремонтного
комплекта

M/T-LH

120

± 10 г

M/T-RH

130

± 10 г

CVT

120

± 10 г

Консистентная
смазка пыльника
ШРУСа EВJ

Консистентная смазка ремонтного комплекта 110

± 10 г

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1261000601129

Инструмент

№

Название

Применение

B990767

MB990767

Фланцевый
вилочный
держатель
передней ступицы

Фиксация ступицы

MB991618

MB991618

Съемник болта
ступицы

Снятие болта ступицы
