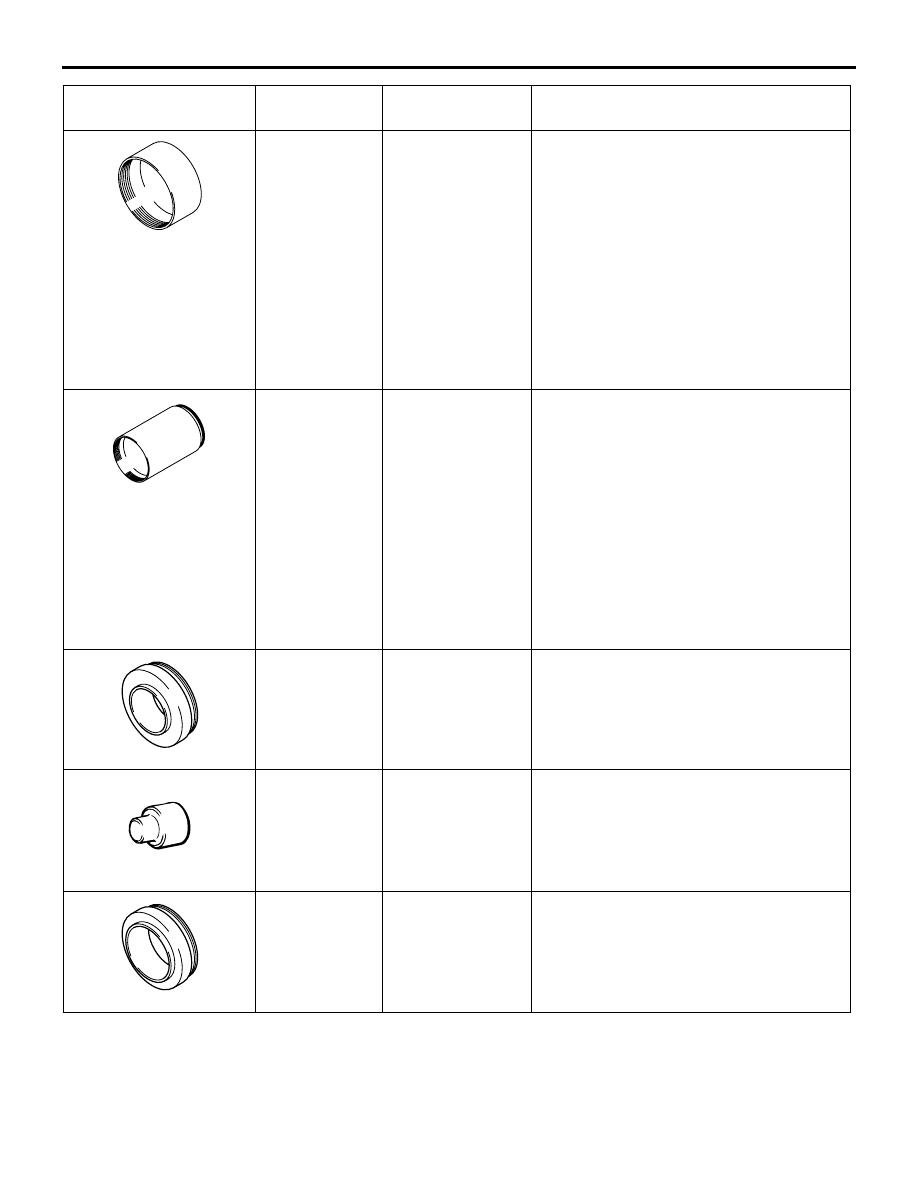

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-9

MD998812

Насадка
монтажного
приспособления

Установка внутренней дорожки качения
подшипника редуктора (со стороны
картера гидротрансформатора и со
стороны картера коробки передач),
установка внешней дорожки качения
подшипника полуоси дифференциала
(со стороны картера
гидротрансформатора), установка
внутренней дорожки качения
подшипника полуоси дифференциала
(со стороны картера
гидротрансформатора), установка
ведущей шестерни редуктора

MD998813

Монтажное
приспособление
-100

Установка внутренней дорожки качения
подшипника редуктора (со стороны
картера гидротрансформатора и со
стороны картера коробки передач),
установка внешней дорожки качения
подшипника полуоси дифференциала
(со стороны картера
гидротрансформатора), установка
внутренней дорожки качения
подшипника полуоси дифференциала
(со стороны картера
гидротрансформатора), установка
ведущей шестерни редуктора

MD998819

Адаптер
монтажного
приспособления
(40)

Установка внутренней дорожки качения
подшипника редуктора (со стороны
картера гидротрансформатора и со
стороны картера коробки передач),
установка ведущей шестерни редуктора

MB991452

Приспособление
для установки
масляного
уплотнения

Снятие внутренней дорожки качения
подшипника полуоси дифференциала
(со стороны картера
гидротрансформатора)

MD998823

Адаптер
монтажного
приспособления
(48)

Установка внутренней дорожки качения
подшипника полуоси дифференциала
(со стороны картера
гидротрансформатора)

Инструмент

Номер
инструмента

Наименование

Применение

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-10

КОРОБКА ПЕРЕДАЧ

РАЗБОРКА И СБОРКА

M1233208000266

!

ОСТОРОЖНО

• Использовать только жидкость для вариаторов рекомендованной марки. Применение

жидкости для вариаторов другого типа ухудшит управляемость и сократит срок службы
вариатора, а также может привести к выходу вариатора из строя.

• Использовать вазелин только рекомендованного типа. Применение вазелина другого типа

ухудшит управляемость и сократит срок службы вариатора, а также может привести
к выходу вариатора из строя.

• Разборку выполнять только в чистом, защищенном от пыли помещении.
• Перед началом разборки с помощью пара, неэтилированного бензина или другого

растворителя удалить песок или грязь, налипшие на внешних элементах коробки передач.
Очистку следует выполнять за пределами чистого помещения, чтобы не допустить
попадания загрязнений на внутренние поверхности деталей коробки передач при разборке
и сборке. (Не допускайте попадания пара внутрь коробки передач и не протирайте
резиновые детали бензином.)

• После очистки снимите гидротрансформатор и слейте рабочую жидкость из вариатора.
• При разборке и сборке допускается пользоваться только пластиковыми перчатками.
• Не касайтесь внутренних поверхностей коробки передач после того, как трогали внешние

поверхности. (Если вы прикасались к внешним поверхностям, тщательно вымойте руки.)

• Не пользуйтесь хлопчатобумажными перчатками и ветошью, чтобы не допустить

попадания ворсинок; используйте бумажные салфетки.

• Перед началом сборки или разборки убедитесь, что соблюдены все необходимые условия.
• Не используйте повторно слитую рабочую жидкость вариатора.
• Описание условных знаков, содержащихся на схемах и чертежах, приведено в разделе «КАК

ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ».

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

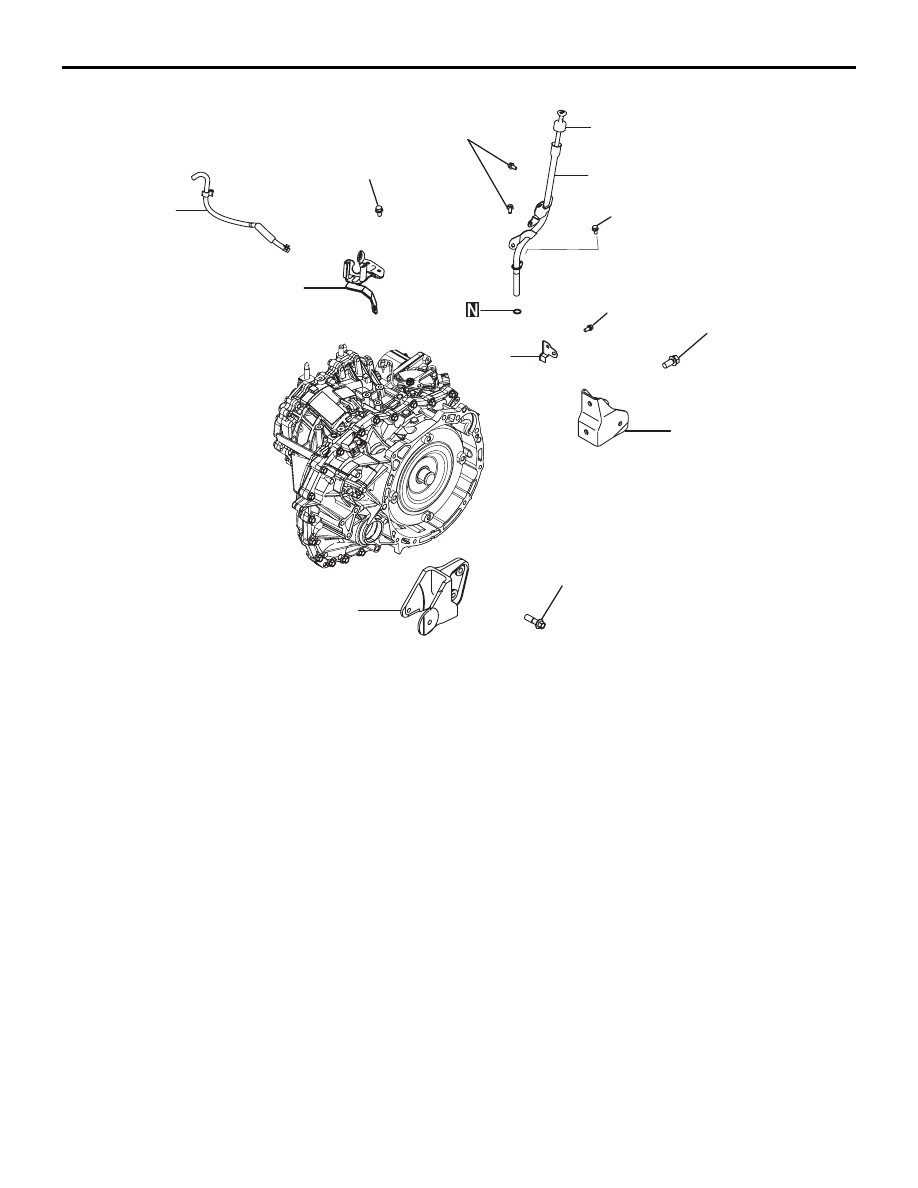

23B-11

90 ± 10 Нм

11 ± 1 Нм

23 ± 3 Нм

6

7

5

4

3

2

90 ± 10 Нм

23 ± 3 Нм

11 ± 1 Нм

1

AC

AK603121

1.

Задний опорный кронштейн

2.

Передний опорный кронштейн

3.

Кронштейн жгута проводов

4.

Масляный щуп

5.

Направляющая масляного щупа

6.

Кронштейн кабеля управления

7.

Шланг принудительной вентиляции картера

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

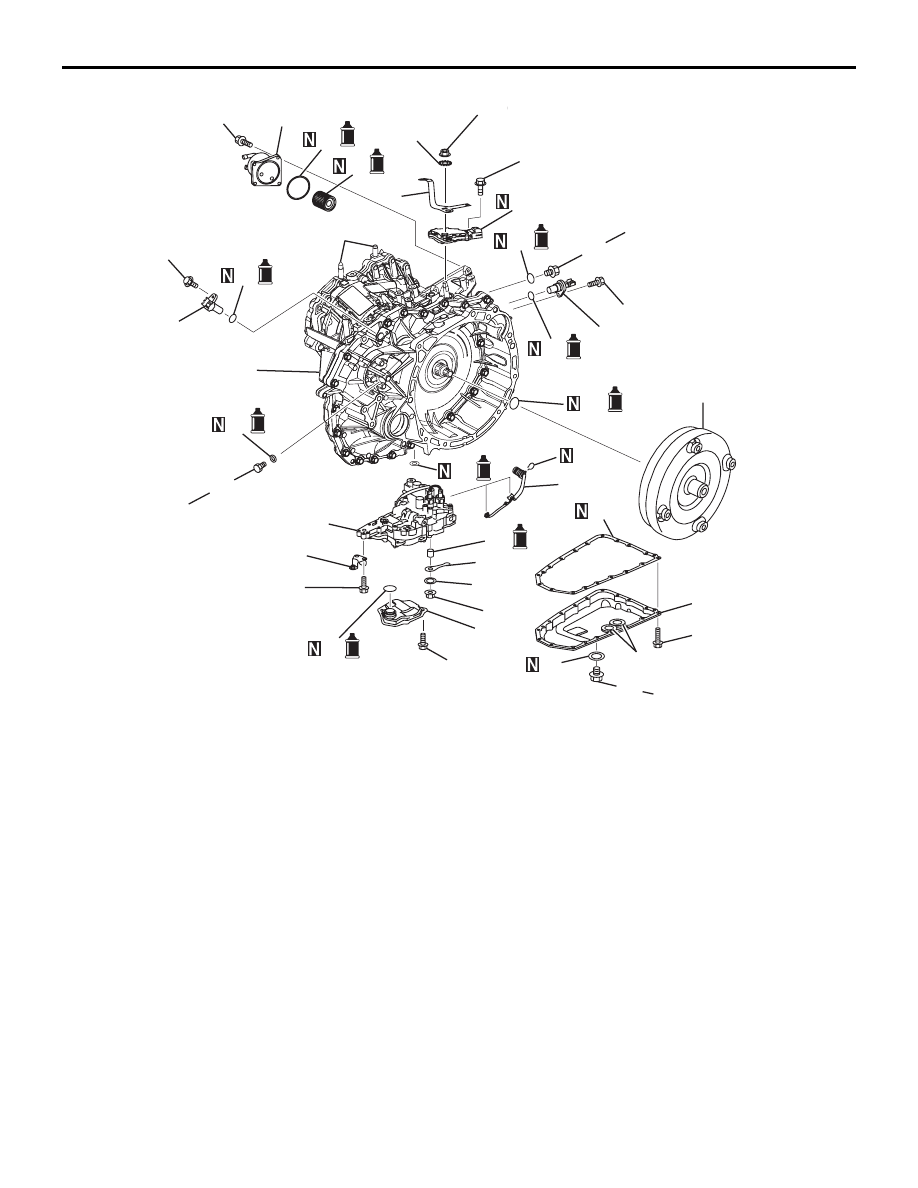

23B-12

5,9 Нм

40

AB

39

7,5 Нм

5,9 Нм

7,9 Нм

34,3 Нм

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

22,1 Нм

7,9 Нм

7,9 Нм

23

22

21

20

19

7,5 Нм

5,5 Нм

17,2 Нм

4,2 Нм

18

17

16

15

14

13

12

11

10

9

8

AK700586

8.

Шайба

9.

Рычаг переключения

10. Переключатель блокировки
11. Фильтр рабочей жидкости вариатора
12. Уплотнительное кольцо
13. Охладитель рабочей жидкости вариатора
14. Датчик частоты вращения ведомого шкива
15. Уплотнительное кольцо
16. Уплотнительное кольцо
17. Заглушка
18. Коробка передач
19. Управляющий клапан
20. Кронштейн
21. Уплотнительное кольцо
22. Масляный фильтр грубой очистки
23. Пружинная шайба
24. Рычаг управления

25. Втулка
26. Манжетное уплотнение
27. Стопорное кольцо
28. Жгут проводов корпуса клапана
29. Прокладка масляного поддона
30. Магнит
31. Прокладка сливной пробки
32. Сливная пробка
33. Поддон
34. Гидротрансформатор
35. Уплотнительное кольцо
36. Датчик частоты вращения ведущего шкива
37. Уплотнительное кольцо
38. Уплотнительное кольцо
39. Заглушка
40. Шпилька
