23B-1

ГРУППА 23B

КАПИТАЛЬНЫЙ

РЕМОНТ

БЕССТУПЕНЧАТОЙ

КОРОБКИ

ПЕРЕДАЧ

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . . . .

23B-2

ОБЩИЕ СПЕЦИФИКАЦИИ . . . . . . .

23B-2

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ  . .

23B-3

СТОПОРНОЕ КОЛЬЦО,



УСТАНОВОЧНАЯ ШАЙБА



И УПОРНАЯ ШАЙБА ДЛЯ



РЕГУЛИРОВКИ . . . . . . . . . . . . . . . . .

23B-3

СПЕЦИФИКАЦИИ МОМЕНТОВ



ЗАТЯЖКИ  . . . . . . . . . . . . . . . . . . . . .

23B-5

ГЕРМЕТИК. . . . . . . . . . . . . . . . . . . . .

23B-6

СМАЗОЧНЫЕ МАТЕРИАЛЫ. . . . . .

23B-6

СПЕЦИАЛЬНЫЕ



ИНСТРУМЕНТЫ . . . . . . . . . . . . . . . .

23B-6

КОРОБКА ПЕРЕДАЧ. . . . . . . . . . . . .

23B-10

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

23B-10

МУФТА ПЕРЕДНЕГО ХОДА . . . . . . .

23B-42

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

23B-42

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

23B-44

РЕДУКТОР . . . . . . . . . . . . . . . . . . . . .

23B-45

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

23B-45

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

23B-47

ПОДУЗЕЛ РЕДУКТОРА  . . . . . . . . . .

23B-48

СБОРКА  . . . . . . . . . . . . . . . . . . . . . . . . . . .

23B-48

ДИФФЕРЕНЦИАЛ . . . . . . . . . . . . . . .

23B-50

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

23B-50

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

23B-51

ПОДУЗЕЛ ДИФФЕРЕНЦИАЛА  . . . .

23B-52

СБОРКА  . . . . . . . . . . . . . . . . . . . . . . . . . . .

23B-52

ОБЩИЕ СВЕДЕНИЯ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-2

ОБЩИЕ СВЕДЕНИЯ

M1233200100292

МОДЕЛЬ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

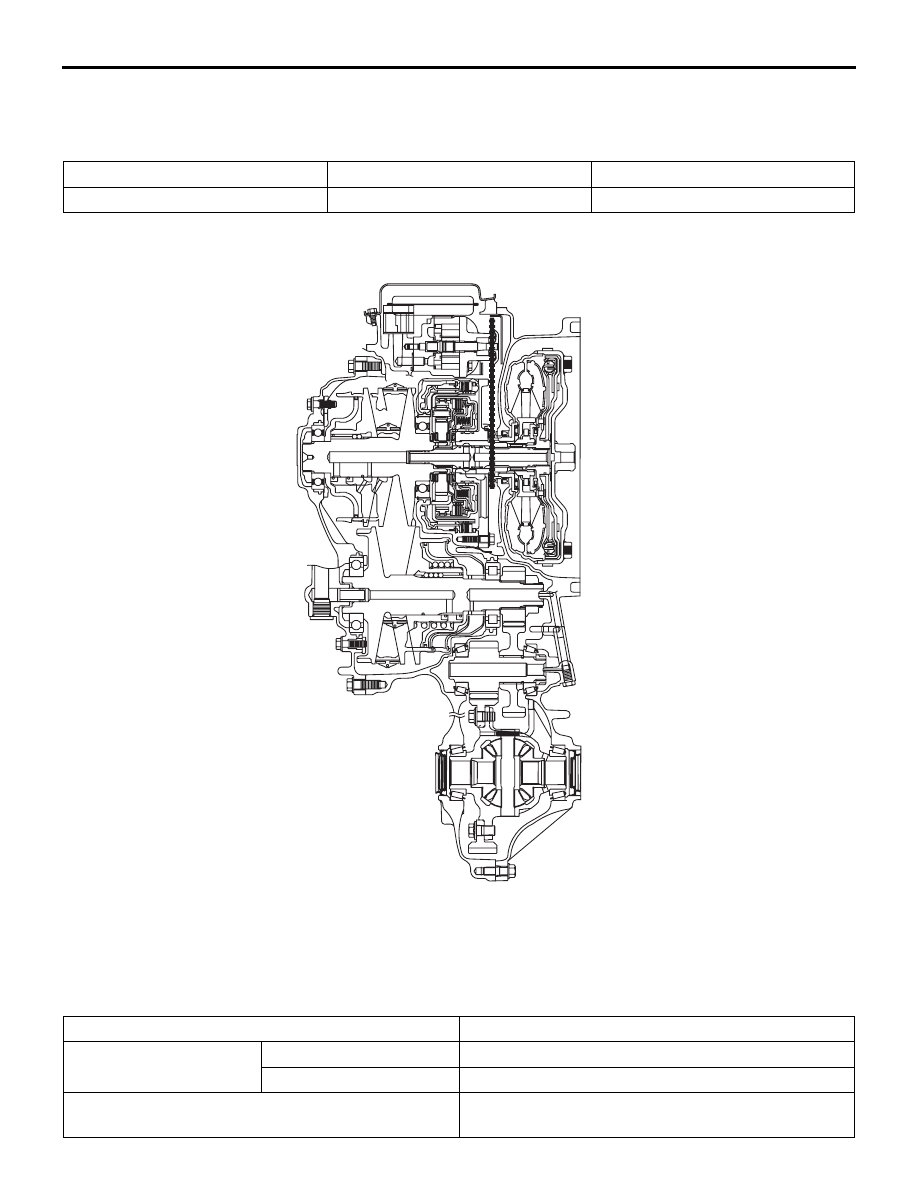

ВИД В РАЗРЕЗЕ

ОБЩИЕ СПЕЦИФИКАЦИИ

M1233201000243

Модель коробки передач

Двигатель

Модель автомобиля

F1CJA-2-BBZ

4B11

CY4A

AK603120

Модель коробки передач

F1CJA

Гидротрансформатор

тип

3-элементный

⋅1-ступенчатый⋅2-фазный

блокировка

имеется

Тип коробки передач

передний ход: бесступенчатый (стальной
ремень), задний ход: 1 передача

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-3

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ

M1233202000172

СТОПОРНОЕ КОЛЬЦО, УСТАНОВОЧНАЯ ШАЙБА

И УПОРНАЯ ШАЙБА ДЛЯ РЕГУЛИРОВКИ

M1233204000190

Стопорные кольца (для регулировки тормоза заднего хода)

Передаточное число

2,349

− 0,394

Задняя

1,750

Степень редукции

6,120

Модель коробки передач

F1CJA

Элемент

Стандартное значение,
мм

Зазор тормоза заднего хода

1,2

− 1,5

Полный осевой люфт

0,25

− 0,55

Натяг дифференциала

0,17

− 0,29

Натяг редуктора

0,13

− 0,19

Зазор между ведущей звездочкой масляного насоса и картером
гидротрансформатора

0,10

− 0,23

Диаметр посадочного отверстия внешней
дорожки качения подшипника редуктора

со стороны картера
гидротрансформатора

φ61,949 − 61,979

со стороны картера коробки
передач

Диаметр посадочного отверстия внешней
дорожки качения подшипника полуоси
дифференциала

со стороны картера
гидротрансформатора

φ84,941 − 84,976

со стороны картера коробки
передач

φ67,949 − 67,979

Диаметр посадочного отверстия
внутренней дорожки качения подшипника
редуктора

со стороны картера
гидротрансформатора

φ30,008 − 30,029

со стороны картера коробки
передач

Диаметр посадочного отверстия
внутренней дорожки качения подшипника
полуоси дифференциала

со стороны картера
гидротрансформатора

φ60,032 − 60,078

со стороны картера коробки
передач

φ40,026 − 40,051

Толщина, мм

Маркировка

Толщина, мм

Маркировка

2,2

2,8

2,4

3,0

2,6

СТОПОРНОЕ КОЛЬЦО, УСТАНОВОЧНАЯ ШАЙБА И УПОРНАЯ ШАЙБА ДЛЯ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-4

Игольчатые подшипники (для регулировки полного осевого люфта)

Регулировочные шайбы (для регулировки натяга дифференциала)

Регулировочные шайбы (для регулировки натяга редуктора)

Толщина, мм

Маркировка

Толщина, мм

Маркировка

3,58

4,26

3,75

4,43

3,92

4,60

4,09

4,77

Толщина, мм

Маркировка

Толщина, мм

Маркировка

0,40

0,88

0,44

0,92

0,48

0,96

0,52

1,00

0,56

1,04

0,60

1,08

0,64

1,12

0,68

1,16

0,72

1,20

0,78

1,24

0,80

1,28

0,84

1,32

Толщина, мм

Маркировка

Толщина, мм

Маркировка

0,64

1,48

0,68

1,52

0,72

1,56

0,76

1,60

0,80

1,64

0,84

1,68

0,88

1,72

0,92

1,76

0,96

1,80

1,00

1,84

1,04

1,88

1,08

1,92

1,12

1,96

1,16

2,00

1,20

2,04

1,24

2,08

1,28

2,12

1,32

2,16
