КОРОБКА ПЕРЕДАЧ

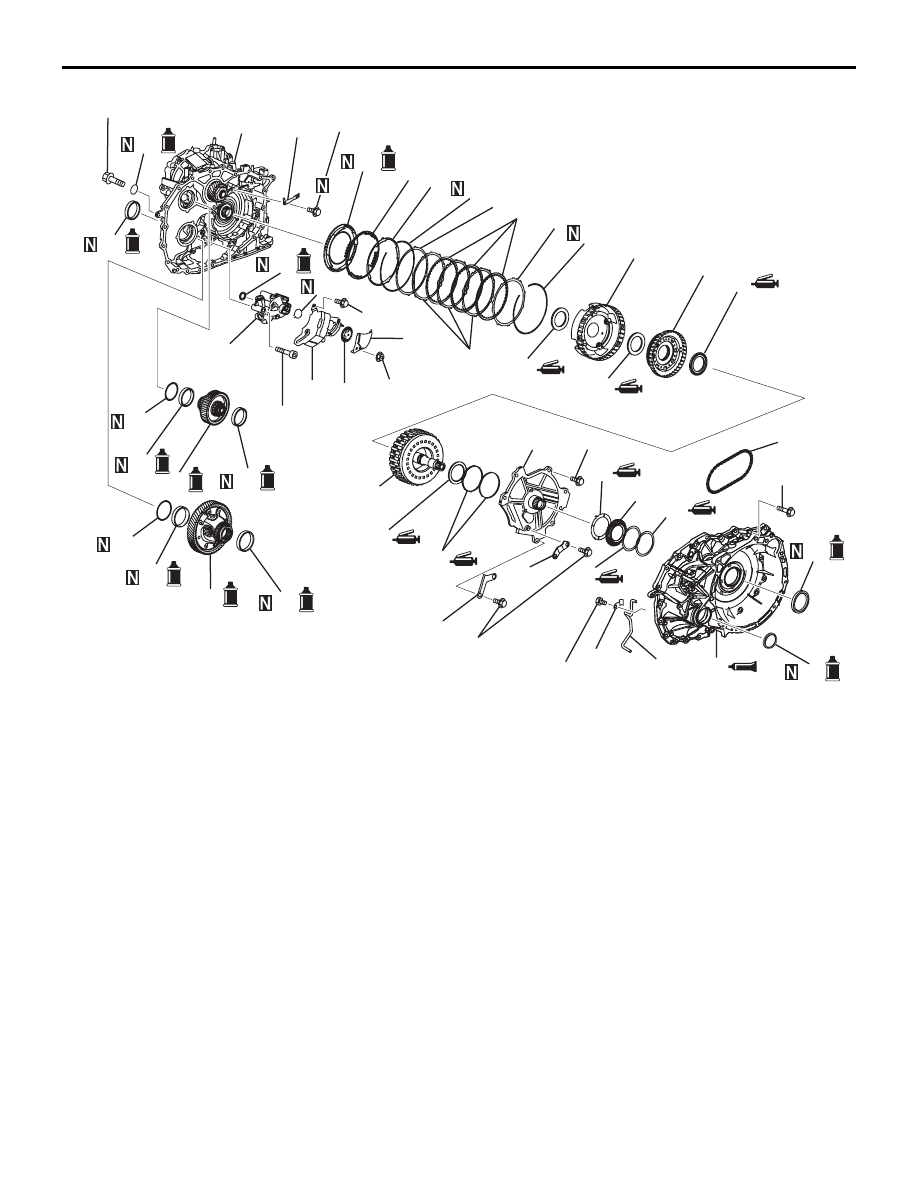

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-13

62

45

AB

6,9 Нм

50

61

60

59

58

57

56

55

53

52

51

26 Нм

49

48

47

46

44

43

19 Нм

5,9 Нм

5,9 Нм

26 Нм

73

72

71

70

69 68

67

66

65

64

63

54

45 Нм

42

88

87

86 85

84

83 82

81 80

79

78

77

76

75

74

6,9 Нм

28 Нм

41

AK700587

41. Уплотнительное кольцо
42. Боковое масляное уплотнение
43. Регулировочная прокладка
44. Внешняя дорожка качения
45. Редуктор в сборе
46. Внешняя дорожка качения
47. Регулировочная прокладка
48. Внешняя дорожка качения
49. Дифференциал в сборе
50. Внешняя дорожка качения
51. Муфта переднего хода в сборе
52. Игольчатый подшипник
53. Кольцевое уплотнение
54. Крышка масляного насоса
55. Перегородка
56. Кронштейн
57. Регулировочная прокладка
58. Зажим
59. Трубопровод
60. Картер гидротрансформатора
61. Сальник картера гидротрансформатора
62. Боковой сальник картера гидротрансформатора
63. Цепь привода масляного насоса
64. Регулировочная прокладка

65. Ведущая звездочка
66. Упорная шайба
67. Перегородка
68. Ведомая звездочка
69. Перегородка
70. Масляный насос
71. Манжетное уплотнение
72. Стопорное кольцо
73. Ведомый диск
74. Игольчатый подшипник
75. Солнечная шестерня
76. Игольчатый подшипник
77. Водило планетарной шестерни
78. Игольчатый подшипник
79. Стопорное кольцо
80. Удерживающая пластина
81. Ведущий диск
82. Тарелка
83. Стопорное кольцо
84. Удерживающая пластина
85. Держатель пружины в сборе
86. Поршень тормоза заднего хода
87. Стопорная пружина
88. Коробка передач

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-14

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
РАЗБОРКЕ

!

ОСТОРОЖНО

Не разбирайте узлы, кроме указанных
в данном руководстве.

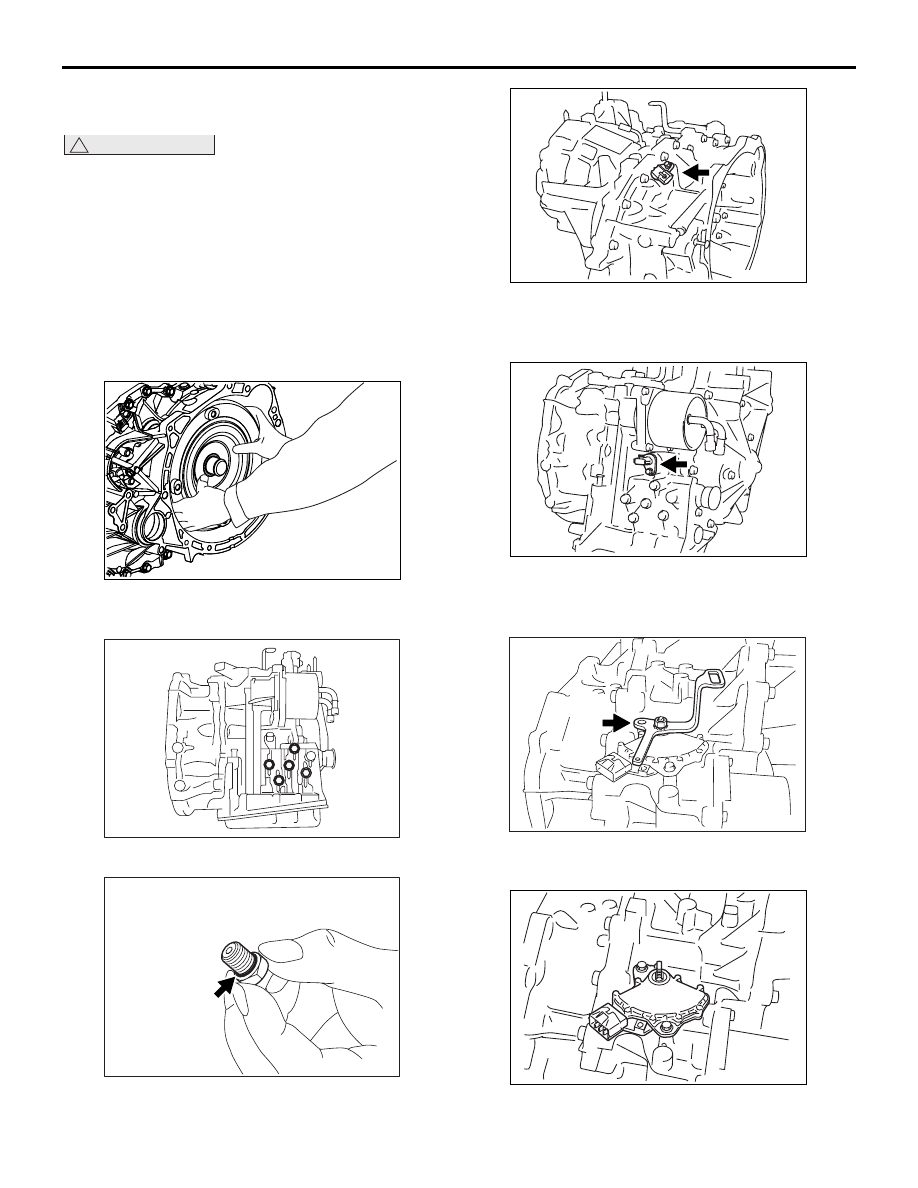

1. Снимите с коробки передач передний и задний

опорные кронштейны.

2. Снимите с коробки передач кронштейн жгута

проводов.

3. Снимите с коробки передач маслозаливной

патрубок и масляный щуп.

4. Снимите с коробки передач кронштейн троса

управления и шланг принудительной
вентиляции картера.

5. Снимите с коробки передач

гидротрансформатор.

6. Извлеките пробку из картера коробки передач.

7. Снимите с пробки уплотнительное кольцо.

8. Снимите с картера гидротрансформатора

датчик частоты вращения ведомого шкива
и снимите с датчика уплотнительное кольцо.

9. Снимите с картера коробки передач датчик

частоты вращения ведущего шкива и снимите
с датчика уплотнительное кольцо.

10.Снимите рычаг переключения с вала ручного

привода.

11.Снимите с коробки передач переключатель

блокировки.

AK603124

AK502775

AK502774AC

AK502193AC

AK502194AC

AK502195AC

AK502196

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-15

!

ОСТОРОЖНО

Соблюдайте осторожность, чтобы не
повредить клеммную колодку.

12.Снимите с корпуса вывода стопорное кольцо

и вдавите клеммную колодку внутрь картера
коробки передач.

13.Снимите с картера коробки передач

охладитель рабочей жидкости вариатора
и снимите с него уплотнительное кольцо.

14.Снимите с картера коробки передач фильтр

охладителя рабочей жидкости вариатора.

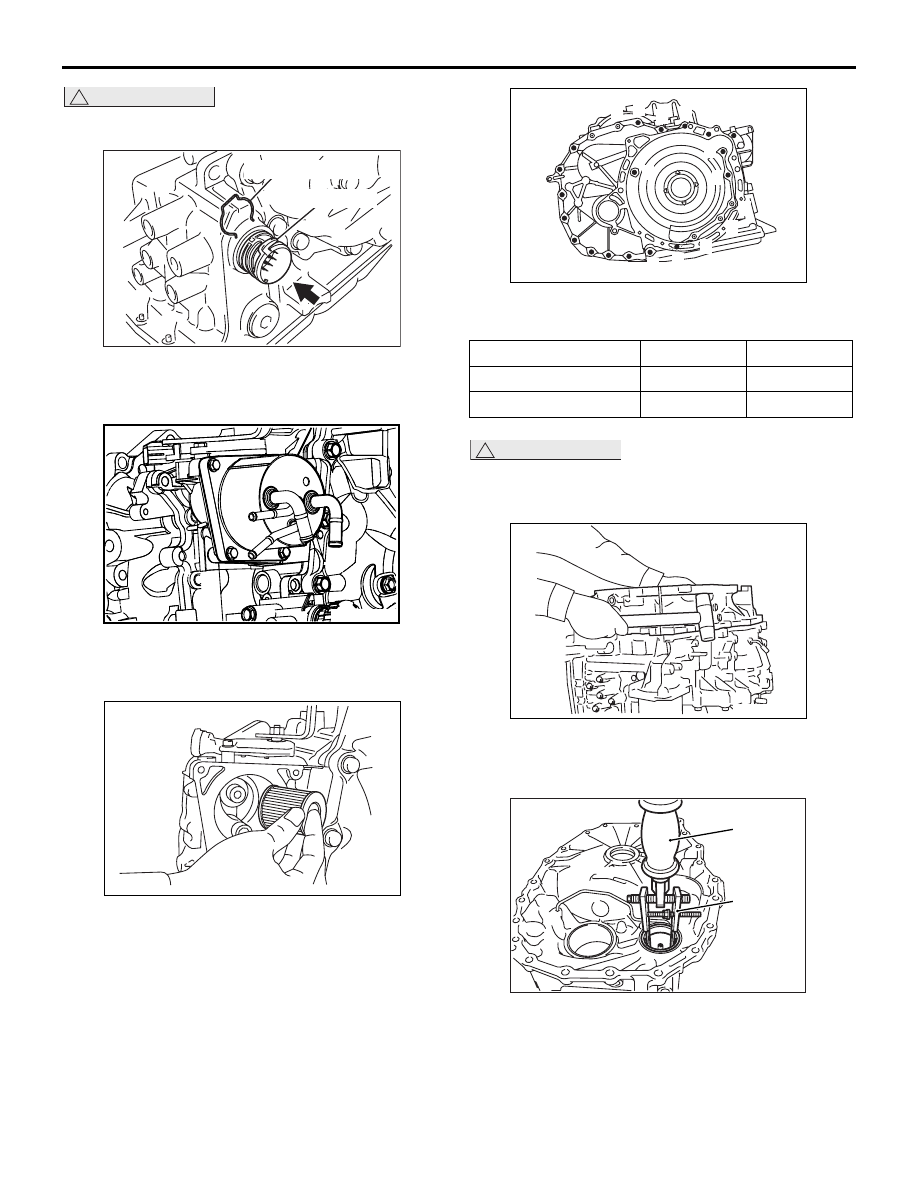

15.Снимите болты крепления картера

гидротрансформатора.

!

ОСТОРОЖНО

Соблюдайте осторожность, т.к.
регулировочная прокладка ведущей
звездочки может отсоединиться.

16.Снимите картер гидротрансформатора,

осторожно постучав по нему пластиковым
молотком или аналогичным инструментом.

17.С помощью специальных инструментов

снимите с картера гидротрансформатора
внешнюю дорожку качения подшипника
редуктора.

• Съемник сальника задней полуоси

(MB990590)

• Ударный съемник (MB992039)

AD

Корпус вывода

Стопорное кольцо

AK502197

AK603127

AK502199

Маркировка болта

A

B

Длина болта, мм

30

35

Количество

18

5

AK502200

A

A

A

A

A

A

A

A

A

A

B

AC

B

B

B

B

A

A

A

A

A

A

A

A

AK502201

AK502819AC

MB992039

MB990590

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-16

18.С помощью подходящего измерительного

инструмента проверьте диаметр посадочного
отверстия внешней дорожки качения
подшипника редуктора со стороны картера
гидротрансформатора; если измеренное
значение не соответствует стандартному,
замените картер гидротрансформатора.

Стандартное значение:

φ 61,949 − 61,979 мм

19.С помощью специальных инструментов

снимите с картера гидротрансформатора
внешнюю дорожку качения подшипника
полуоси дифференциала.

• Съемник сальника задней полуоси (MB990590)

• Ударный съемник (MB992039)

20.С помощью подходящего измерительного

инструмента проверьте диаметр посадочного
отверстия внешней дорожки качения
подшипника полуоси дифференциала со
стороны картера гидротрансформатора; если
измеренное значение не соответствует
стандартному, замените картер
гидротрансформатора.

Стандартное значение:

φ 84,941 − 84,976 мм

!

ОСТОРОЖНО

При снятии сальника соблюдайте
осторожность, чтобы не повредить картер
гидротрансформатора.

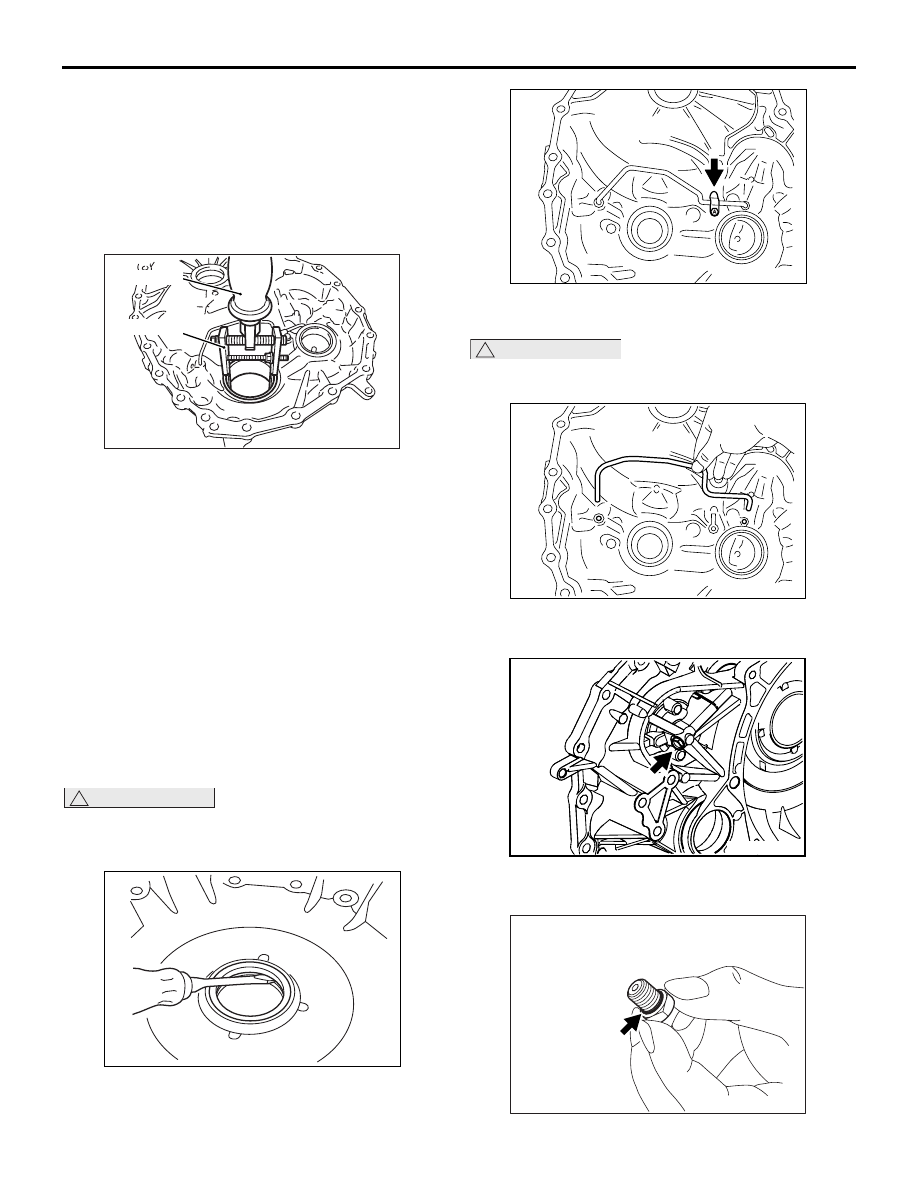

21.С помощью отвертки с плоским жалом и т.п.

снимите сальник картера
гидротрансформатора.

22.Снимите зажим.

!

ОСТОРОЖНО

При снятии трубопровода соблюдайте
осторожность, чтобы не погнуть его.

23.Снимите трубопровод с картера

гидротрансформатора.

24.Снимите пробку картера

гидротрансформатора.

25.Снимите с пробки уплотнительное кольцо.

AK502820AC

MB992039

MB990590

AK502204

AK502975AC

AK502976

AK603125AD

AK502774AC
