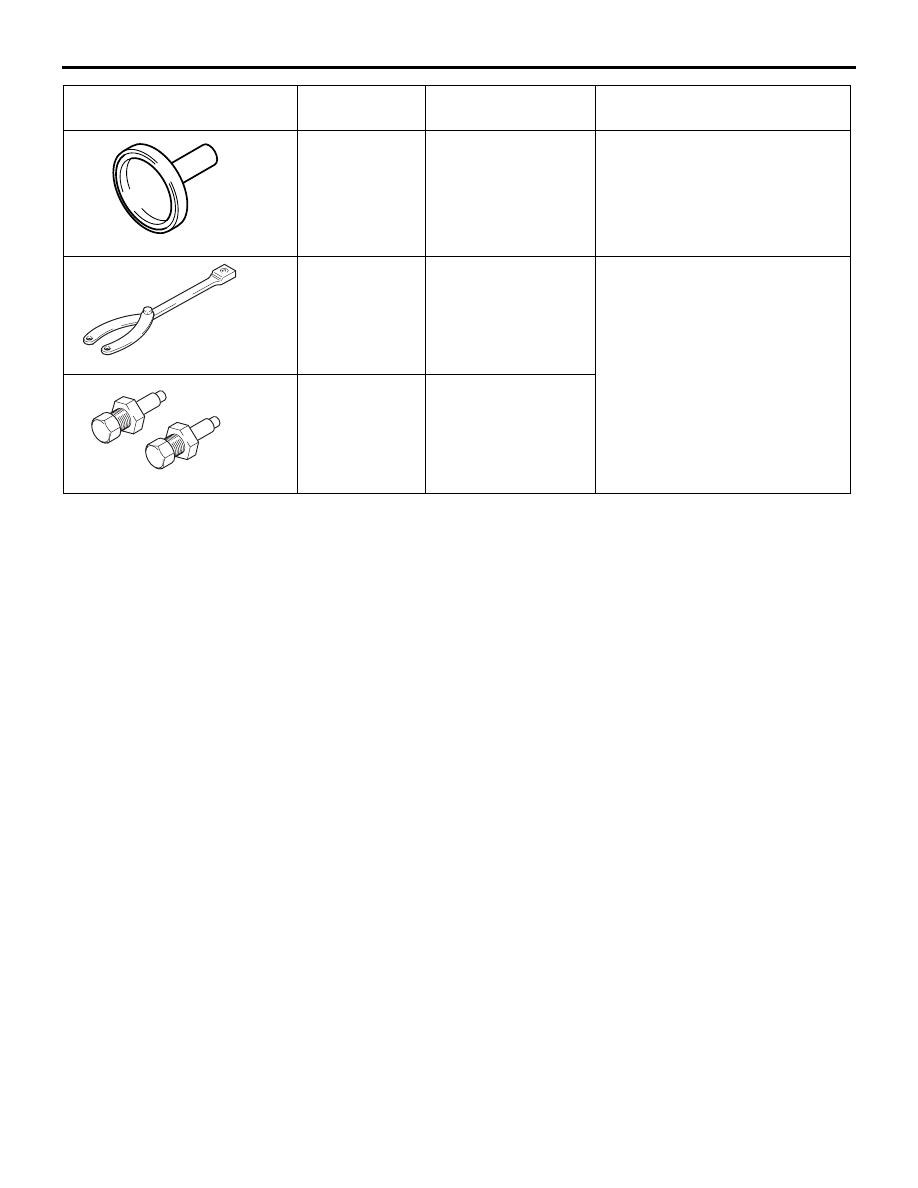

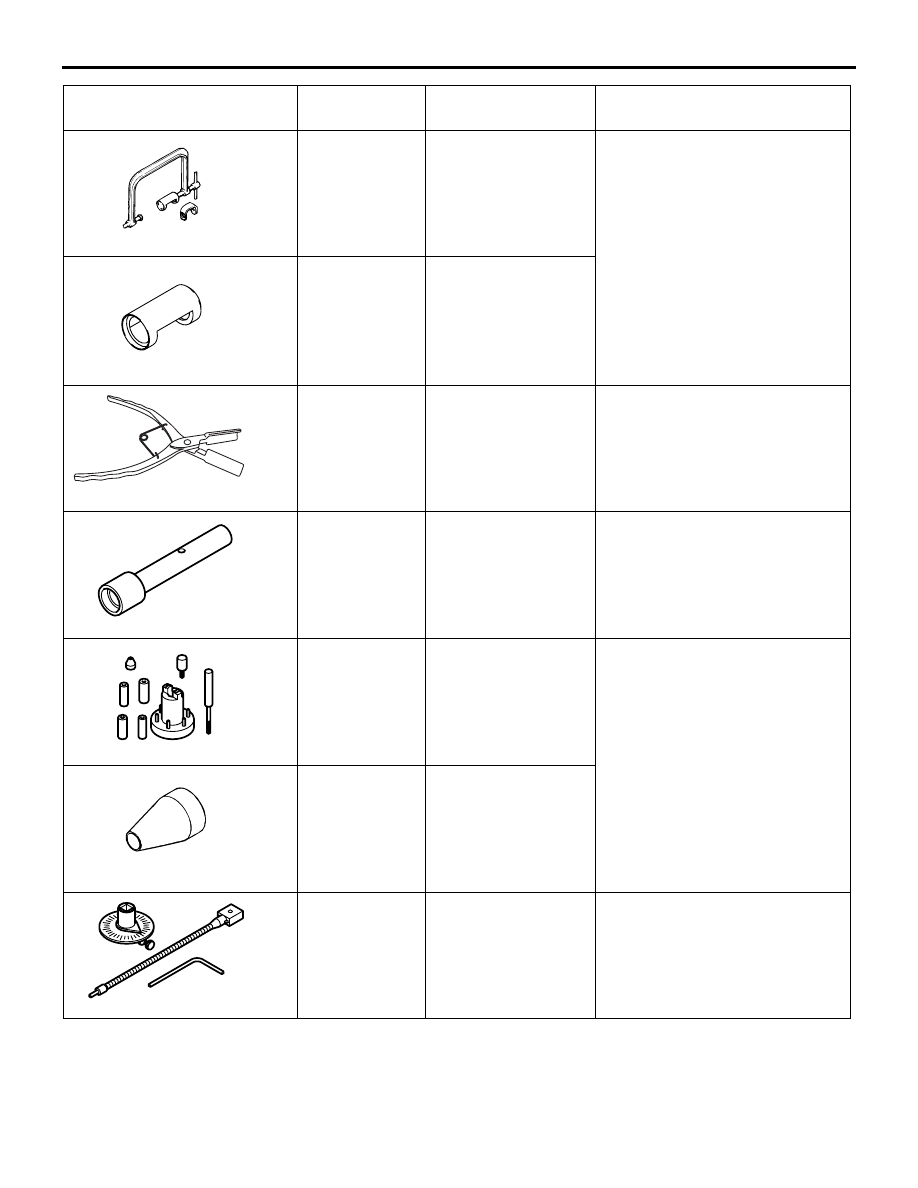

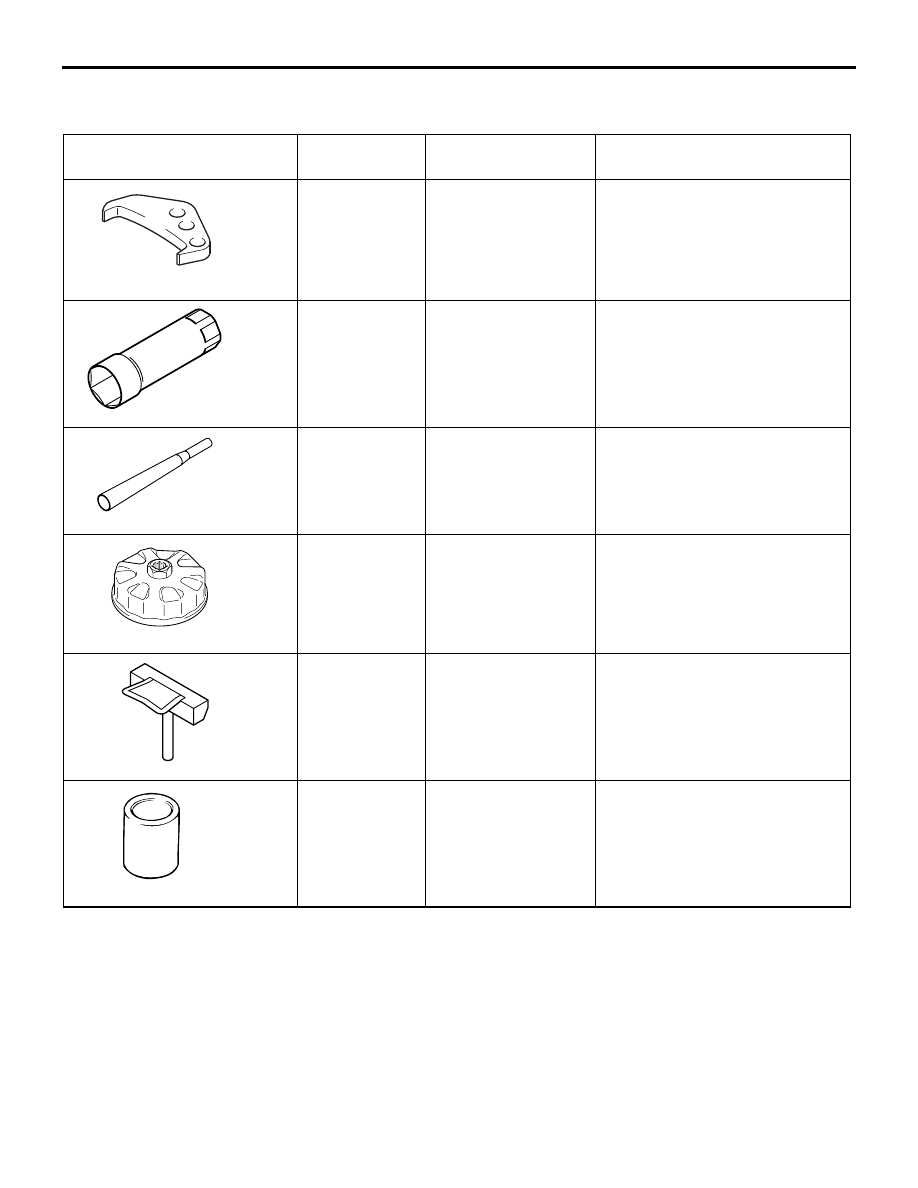

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

11B-9

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1113000602126

Инструмент

Деталь №

Название
инструмента

Применение

MB991883

Стопор маховика

Крепление ведущего диска
и маховика

MB991398

Ключ свечей
зажигания

Снятие и установка свечей
зажигания

MB992106

Инструмент
установки
уплотнительного
кольца

Установка уплотнительного
кольца на форсунку со стороны
распылителя

MB991396

Ключ для масляного
фильтра

Снятие и установка масляного
фильтра

MD998727

Резак прокладки,
формируемой
в рабочем
положении (для
масляного поддона
картера)

Снятие масляного поддона
картера

MB991448

Основание
устройства для
снятия и установки
втулки

Запрессовка переднего
сальника

MB991883

B991396

D998727

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

11B-10

MD998735

Устройство сжатия
пружины клапана

Сжатие пружины клапана

MB992089

Держатель-адаптер
С

MB992085

Щипцы для
маслосъемного
колпачка

Извлечение маслосъемного
колпачка

MD998737

Монтажное
приспособление
маслосъемного
колпачка

Установка маслосъемного
колпачка

MD998780

Инструмент для
установки
поршневого пальца

Извлечение и запрессовка
поршневого пальца

MB991659

Направляющая D

MB991614

Прибор для
измерения углов

Установка болта крышки
подшипника коленчатого вала
и установка болта вала
системы уравновешивания

Инструмент

Деталь №

Название
инструмента

Применение

MB991614

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

11B-11

MD998718

Приспособление
для установки
заднего сальника

Запрессовка заднего сальника

MB991367

Специальный ключ

Снятие и установка звездочки
привода масляного насоса

MB991385

Палец

Инструмент

Деталь №

Название
инструмента

Применение

B991367

B991385

ГЕНЕРАТОР И СИСТЕМА ЗАЖИГАНИЯ

КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

11B-12

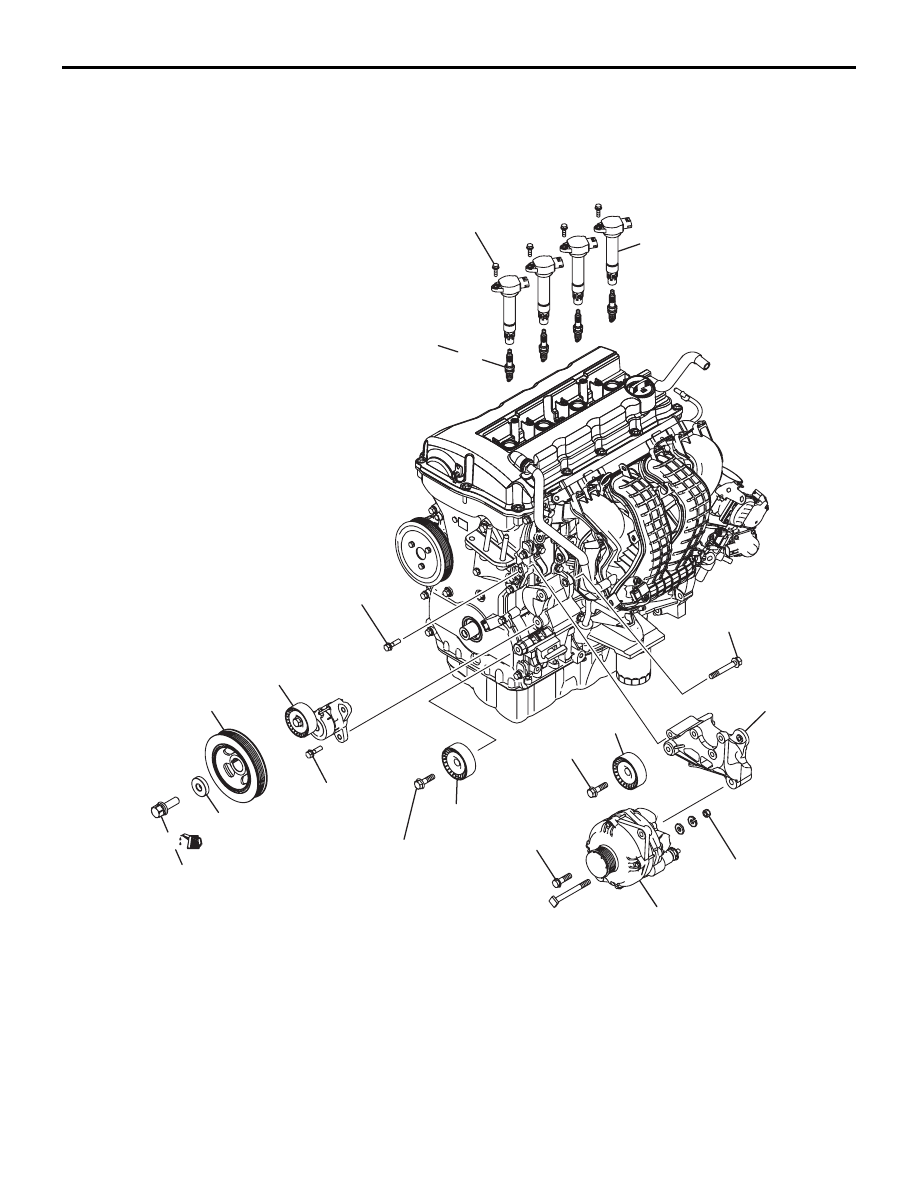

ГЕНЕРАТОР И СИСТЕМА ЗАЖИГАНИЯ

СНЯТИЕ И УСТАНОВКА

M1113001001607

4

5

44 ± 8 Нм

23 ± 2 Нм

48 ± 7 Нм

48 ± 7 Нм

10

9

8

7

6

3

10 ± 2 Нм

25 ± 5 Нм

44 ± 10 Нм

22 ± 4 Нм

210 Нм

44 ± 10 Нм

2

1

AC

AK600613

Последовательность
демонтажа

1. Промежуточный шкив
2. Промежуточный шкив
3. Генератор
4. Кронштейн насоса ГУР

>>C<<

5. Автоматический натяжитель

<<A>> >>B<<

6. Болт шкива коленчатого вала

>>B<<

7. Шайба

>>B<<

8. Шкив коленчатого вала
9. Катушка зажигания

<<B>> >>A<<

10. Свеча зажигания

Последовательность
демонтажа (Продолжение)
