ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-15

ПРОВЕРКА РАЗРЕЖЕНИЯ
В КОЛЛЕКТОРЕ

M1111002701380

1. Перед проверкой подготовить автомобиль

к обследованию.

2. Повернуть ключ зажигания в положение

«LOCK» (ВЫКЛ.).

3. Подсоединить M.U.T.-III к разъему

диагностики.

4. Отсоединить вентиляционный шланг от

клапана принудительной вентиляции картера
(PCV), затем подсоединить к вентиляционному
шлангу вакуумметр. Заглушить клапан PCV.

5. Запустить двигатель и убедиться, что обороты

холостого хода составляют приблизительно
700 об/мин.

6. Проверить разрежение впускного коллектора.

Ограничение: Минимум 60 кПа

7. Выключить зажигание.
8. Снять вакуумметр, затем подсоединить

вентиляционный шланг к клапану PCV.

9. Отсоединить M.U.T.-III.

Диагностический разъем

AC

MB991910

MB991824

MB991827

AC608435

Вакуумметр

Клапан

принудительной

вентиляции

картера (PCV)

Заглушка

AD

AK502601

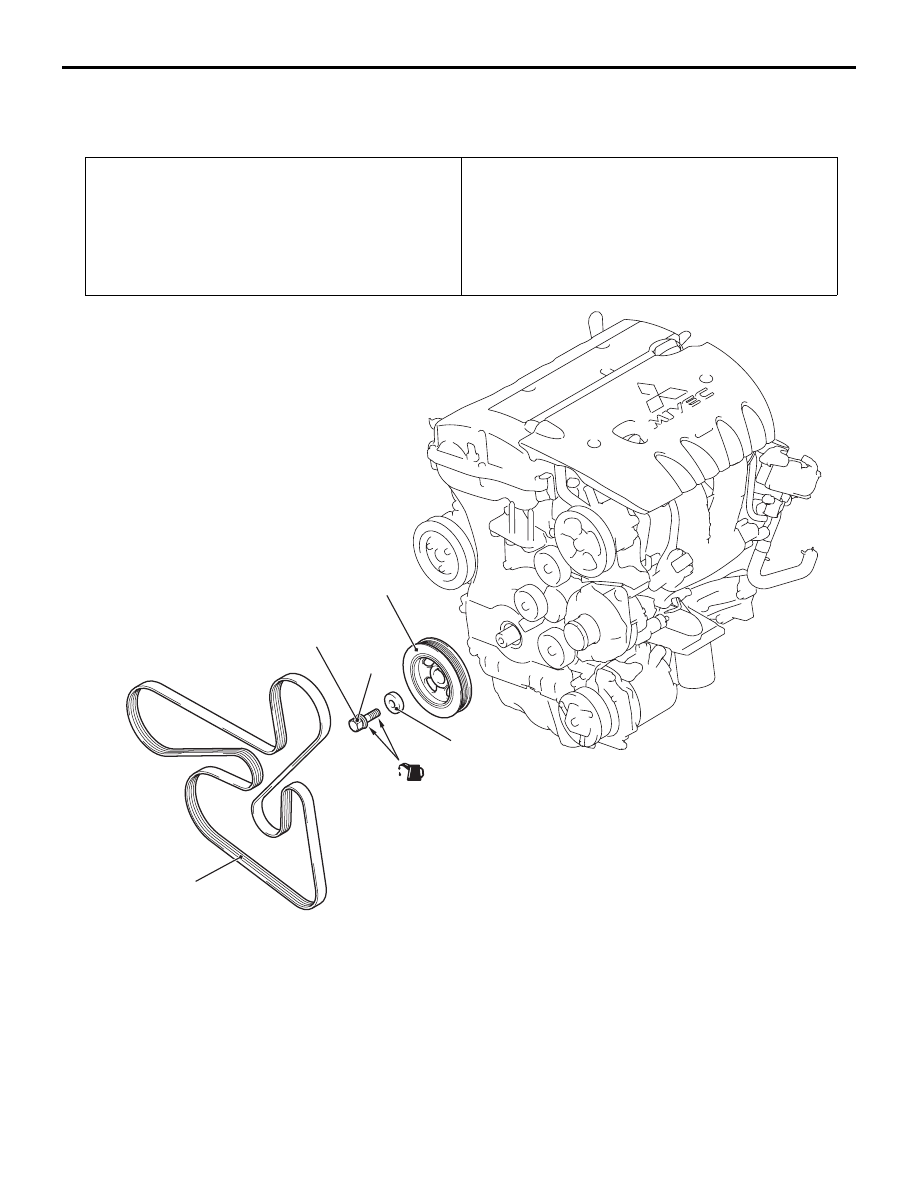

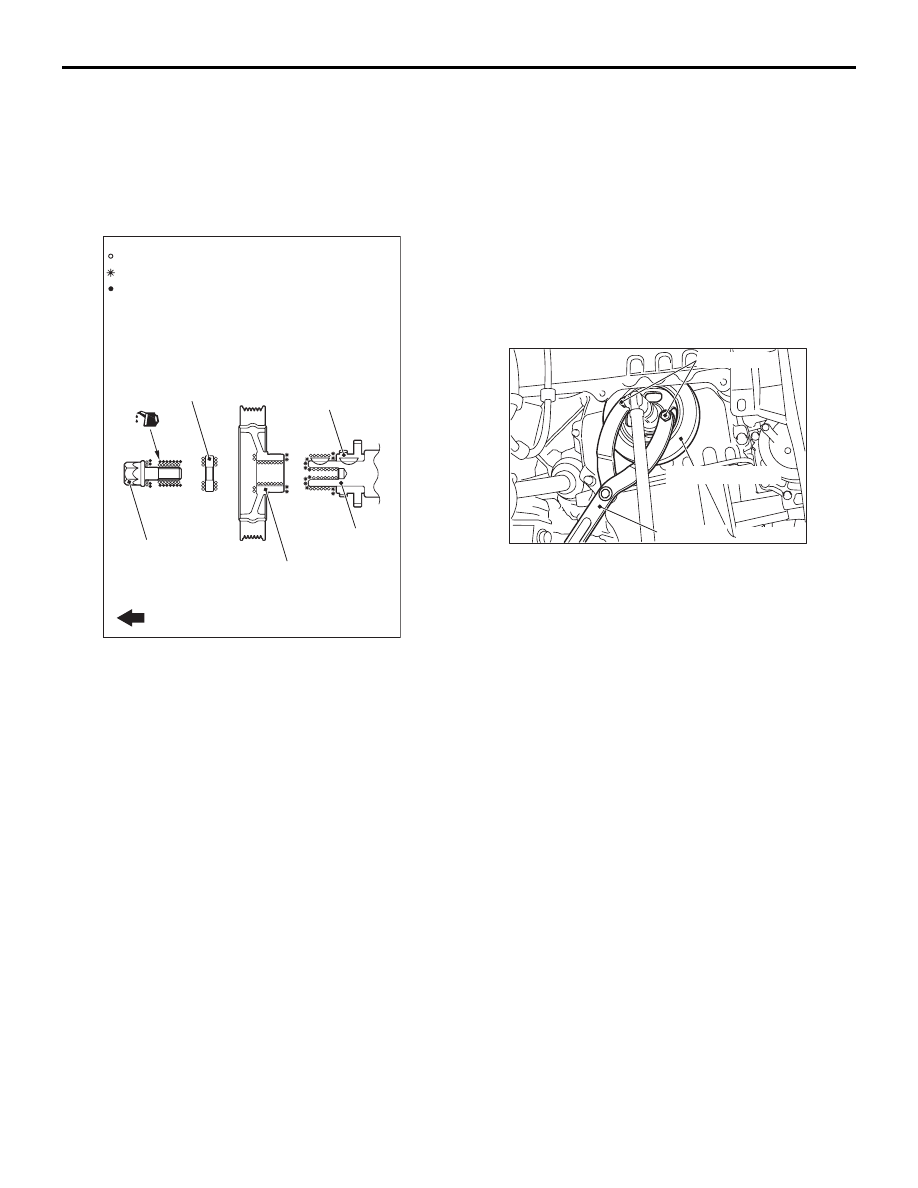

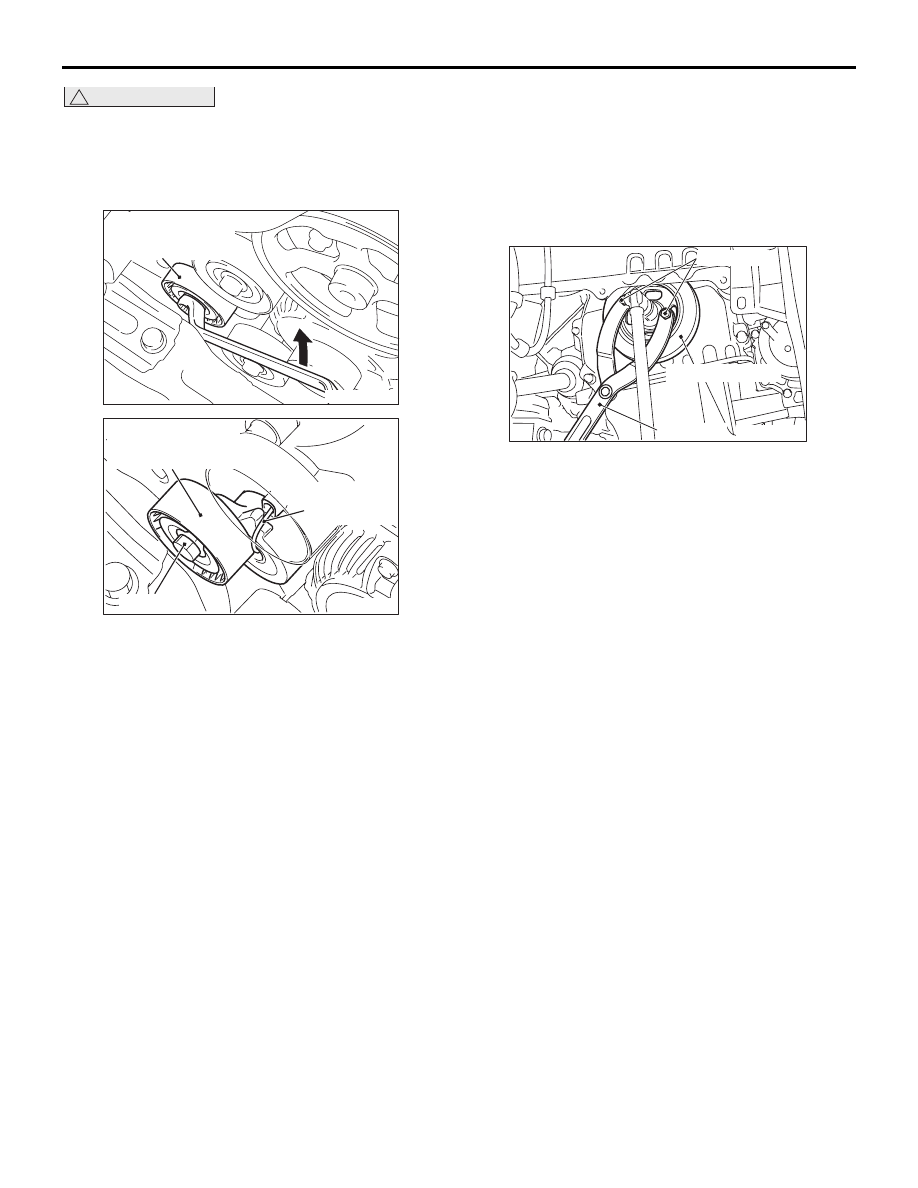

ШКИВ КОЛЕНЧАТОГО ВАЛА

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-16

ШКИВ КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

M1112001601725

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ РЕМНЯ ПРИВОДА
ГЕНЕРАТОРА И ДРУГИХ АГРЕГАТОВ

Для установки автоматического натяжителя
поликлинового ремня привода генератора
в приводную систему потребуется выполнение
следующих операций.

Операции перед снятием
• Снятие переднего нижнего (B) и бокового (правого)

защитных кожухов моторного отделения (см. ГРУППА

51

− Защитный кожух

Стр.51-17

).

• Снятие сборника конденсата радиатора (см. ГРУППА

14

− Радиатор

Стр.14-21

).

Операции после установки
• Проверка натяжения ремня привода генератора

и других агрегатов (см.

Стр.11A-7

).

• Установка сборника конденсата радиатора

(см. ГРУППА 14

− Радиатор

Стр.14-21

).

• Установка переднего нижнего (B) и бокового (правого)

защитных кожухов моторного отделения (см. ГРУППА

51

− Защитный кожух

Стр.51-17

).

(Моторное масло)

4

3

2

1

210 Нм

AB

AC613432

Последовательность
демонтажа

<<

A

>>

1.

Ремень привода генератора
и других агрегатов

<<

B

>>

>>

A

<<

2.

Центральный болт шкива
коленчатого вала

<<

B

>>

>>

A

<<

3.

Шайба шкива коленчатого вала

<<

B

>>

>>

A

<<

4.

Шкив коленчатого вала

ШКИВ КОЛЕНЧАТОГО ВАЛА

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-17

!

ОСТОРОЖНО

Для повторного использования ремня
привода генератора следует нарисовать
мелом стрелку на задней части ремня,
указывающую направление вращения, чтобы
установить с тем же направлением.

1. Коленчатым гаечным ключом повернуть болт

шкива автоматического натяжителя ремня
привода генератора против часовой стрелки
[рекомендация: 45 градусов, длинный
коленчатый гаечный ключ (5/8 x 11/16 дюймов)]
и вставить торцевой гаечный ключ в отверстие
автоматического натяжителя ремня привода
генератора для блокировки автоматического
натяжителя.

2. Снять ремень привода генератора и других

агрегатов.

<<B>> СНЯТИЕ ЦЕНТРАЛЬНОГО БОЛТА
ШКИВА КОЛЕНЧАТОГО ВАЛА/ШАЙБЫ
ШКИВА КОЛЕНЧАТОГО ВАЛА/ШКИВА
КОЛЕНЧАТОГО ВАЛА

1. Для поддержки шкива коленчатого вала

использовать следующий специальный
инструмент:

• Держатель передней ступицы и фланцевой

вилки (MB990767)

• Палец (MD998719)

2. Отвернуть крепление центрального болта

шкива коленчатого вала и снять шайбу и шкив
коленчатого вала.

Автоматический

натяжитель ремня

привода генератора

AC

AC506731

Г-образный

шестигранный

ключ

Болт шкива

Автоматический

натяжитель ремня

привода генератора

AB

AC511067

Шкив коленчатого

вала

MD998719

MB990767

AE

AC506738

ШКИВ КОЛЕНЧАТОГО ВАЛА

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-18

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
МОНТАЖЕ
>>A<< УСТАНОВКА ШКИВА
КОЛЕНЧАТОГО ВАЛА/ШАЙБЫ ШКИВА
КОЛЕНЧАТОГО ВАЛА/ЦЕНТРАЛЬНОГО
ШКИВА КОЛЕНЧАТОГО ВАЛА

1. При помощи ветоши удалить грязь

с коленчатого вала и шкива, как показано на
рисунке.

2. При помощи ветоши удалить грязь со

звездочки коленчатого вала, с коленчатого
вала и шкива, как показано на рисунке, затем
обезжирить очищенные поверхности.

ПРИМЕЧАНИЕ: Обезжиривание необходимо
для удаления остатков масла,
способствующего сокращению
коэффициента трения сжатых
поверхностей.

3. Установить шкив коленчатого вала.
4. При помощи ветоши удалить грязь с шайбы

и центрального болта коленчатого вала, как
показано на рисунке.

5. Нанести минимально необходимое количество

моторного масла на резьбу центрального
болта шкива коленчатого вала и на нижнюю
поверхность фланца.

6. Для поддержки шкива коленчатого вала во

время его снятия использовать следующий
специальный инструмент:

• Держатель передней ступицы и фланцевой

вилки (MB990767)

• Палец (MD998719)

7. Затянуть центральный болт шкива коленчатого

вала с указанным моментом затяжки.

Момент затяжки: 210 Нм

Передняя часть двигателя

Звездочка

коленчатого

вала

Коленчатый

вал

Шкив

коленчатого

вала

Шайба шкива

коленчатого вала

Центральный болт

шкива коленчатого

вала

: Протрите салфеткой.

: Протрите салфеткой и обезжирьте.

: Нанесите небольшое количество

  моторного масла.

AB

AC606441

Шкив коленчатого

вала

MD998719

MB990767

AE

AC506738
