Mitsubishi Lancer X. Руководство - часть 220





ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-309

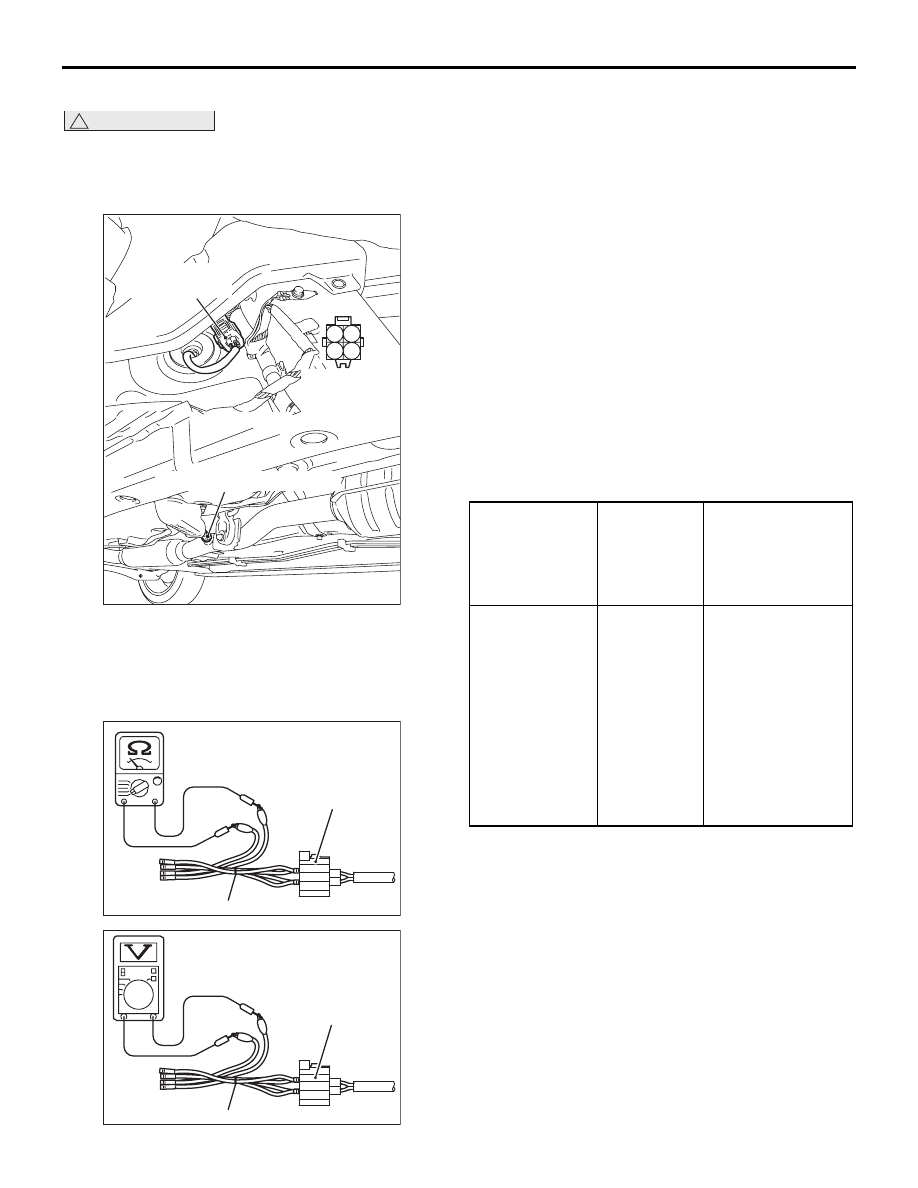

КИСЛОРОДНЫЙ ДАТЧИК (ЗАДН.)

!

ОСТОРОЖНО

Необходимо выполнить тест-драйв с двумя
людьми в салоне в таком месте, где можно
безопасно ездить с полностью нажатой
педалью акселератора.

1. Отсоединить разъем кислородного датчика

и присоединить комплект измерительных
кабелей специального инструмента
(MB991658) к разъему на стороне
кислородного датчика.

2. Измерить сопротивление между выводом № 1

и выводом № 2 разъема кислородного
датчика.

Стандартное значение: 4,5

 8,0  (при

20

°C)

3. Если сопротивление отклоняется от

стандартного значения, сменить кислородный
датчик.

4. Прогревать двигатель, пока температура

охлаждающей жидкости двигателя не станет
равной 80

°C или выше.

5. Проехать несколько минут с полностью

нажатой педалью акселератора на 2-ой
передаче на 2 000 об/мин.

6. Присоединить цифровой вольтметр между

выводами № 3 и № 4.

7. Периодически разгоняя двигатель до полных

оборотов, измерить выходное напряжение
кислородного датчика.

Стандартное значение:

8. Если напряжение отклоняется от стандартного

значения, смените кислородный датчик.
ПРИМЕЧАНИЕ: Если достаточно высокая
температура (приблизительно 400

°

C или

более) не достигается, хотя кислородный
датчик находится в нормальном состоянии,
то, вероятно, выходное напряжение будет
низким, несмотря на обогащенную
воздушно-топливную смесь.
ПРИМЕЧАНИЕ: Для сьема и установки
кислородного датчика см. ГРУППУ 15



Выхлопная труба, главный глушитель
и каталитический преобразователь

Стр.15-9

.

Разъем со
стороны
оборудования

Кислородный датчик (задн.)

Разъем
кислородного
датчика (задн.)

AB

3

4

1

2

AK604719

Разъем
кислородного
датчика со
стороны
оборудования

AC

MB991658

AK502625

Разъем
кислородного
датчика со
стороны
оборудования

AC

MB991658

AK502626

Двигатель

Выходное
напряже-



ние кис-



лородного
датчика

Примечания

При разгоне
двигателя до
полных
оборотов

0,6

− 1,0 В

Работа на
высокой нагрузке
обогащает состав
воздушно-топлив
ной смеси,
и нормальный
кислородный
датчик может
выдавать
напряжение
0,6

− 1,0 В

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-310

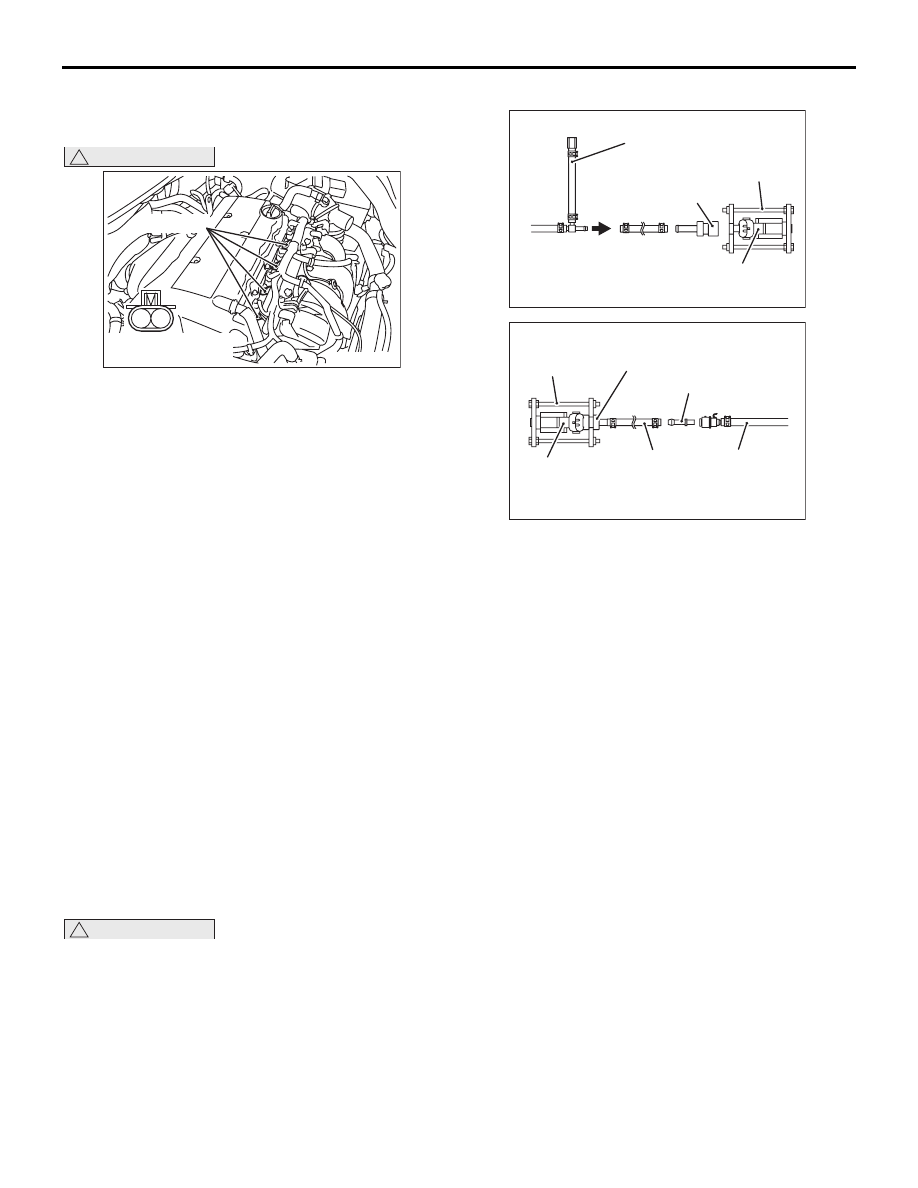

ПРОВЕРКА ИНЖЕКТОРА

M1131005201621

ПРОВЕРИТЬ ЗВУК РАБОТЫ

!

ОСТОРОЖНО

Имейте виду, что даже если инжектор,
который нужно проверить, не работает, вы
можете слышать звук работы других
инжекторов.
1. Используйте стетоскоп для того, чтобы

услышать звук работы (щелчки) от инжектора
при работе двигателя на холостом ходу или
при проворачивании каленвала.

2. Убедитесь, что звук работы усиливается

с увеличением оборотов двигателя.

ПРИМЕЧАНИЕ: Если звук работы не слышен,
проверьте цепь привода инжектора.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ МЕЖДУ
ВЫВОДАМИ

1. Отсоединить разъем инжектора.
2. Измерить сопротивление между выводами.

Стандартное значение: 10,5

 13,5  (при

20

°C)

3. Если сопротивление отличается от

стандартного значения, заменить инжектор.

ПРОВЕРКА ВПРЫСКА

1. Сбросьте остаточное давление

в топливопроводе, чтобы не допустить
пролива топлива (См.

Стр.13A-301

).

!

ОСТОРОЖНО

Закрыть разъемы шланга заглушками для
предотвращения разбрызгивания топлива,
которое может быть вызвано остаточным
давлением в топливопроводе.
2. Отсоединить топливный шланг высокого

давления на стороне подающего
трубопровода.

3. Сменить инжектор.

4. Подгатовить специальный комплект

тестерирования инжектора(MB992076), как
показано на рисунке.
(1) Отсоединить крепежный шланг инжектора.
(2) Снять переходник крепления инжектора

и присоединить тестовый штуцер
специального инструмента для проверки
инжектора (MB992088).

(3) После присоединения инжектора

к тестовому штуцеру (MB992088),
зафиксировать его с помощью
специального держателя (MB991976 или
MB992184).

5. Закрепить инструмент для проверки инжектора

(MB992076) вместе с подготовленным
переходником шланга специального
инструмента (MB992001) на топливном шланге
высокого давления.

6. Присоединить M.U.T.-III к разъему диагностики.
7. Повернуть ключ зажигания в положение ВКЛ.

(Но не запускать двигатель.)

8. Выбрать «Пункт № 9» проверки привода

с помощью M.U.T.-III для запуска топливного
насоса.

Разъем со стороны
оборудования

AB

Инжектор

1 2

AK604720

MB991976
или
MB992184

MB992088

MB992076

Инжектор

AF

AK502628

Топливный
шланг
высокого
давления

MB991976
или
MB992184

MB992088

MB992001

MB992076

Инжектор

AF

AK502629

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-311

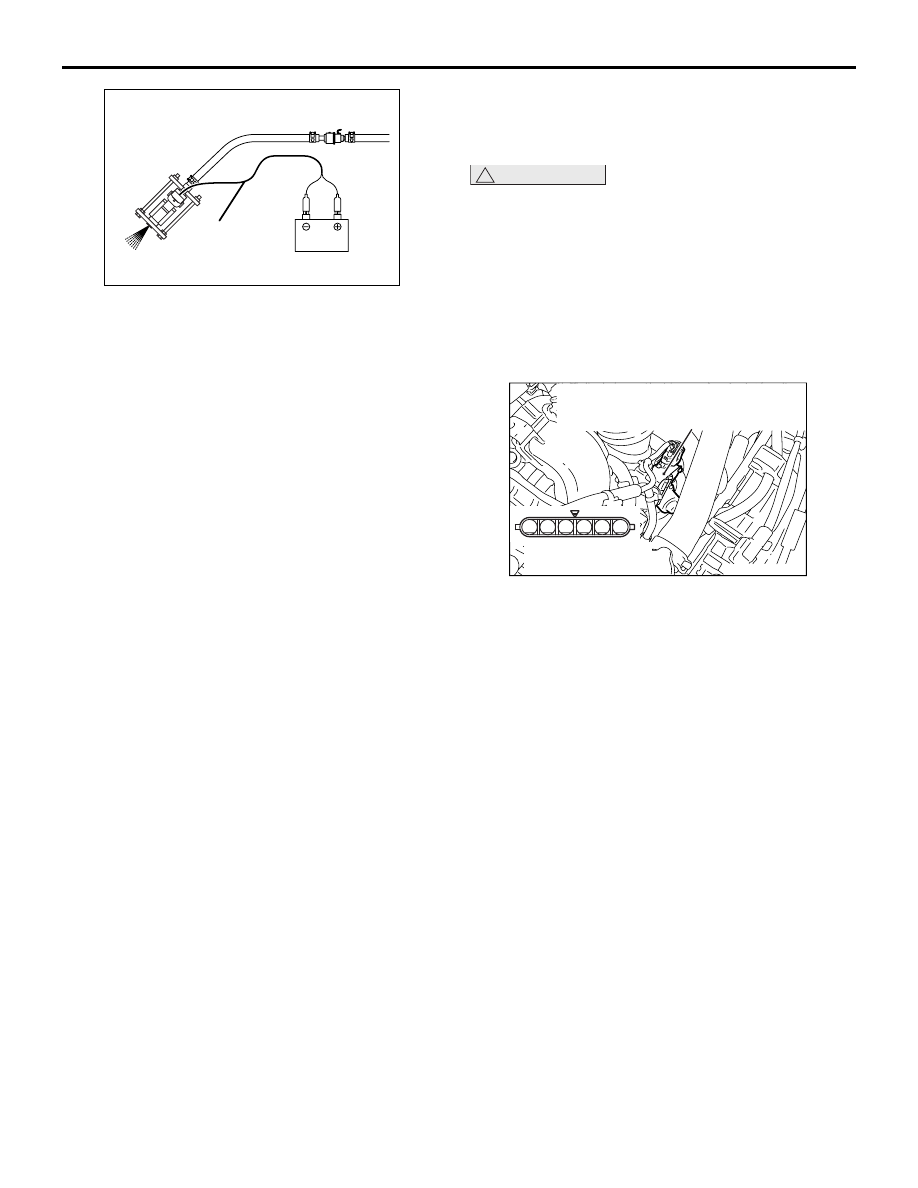

9. Соединить инжектор и аккумулятор с помощью

комплекта измерительных кабелей
специального инструмента для проверки
инжектора (MB991607), чтобы привести
в действие инжектор.

10.Проверить каждый инжектор на впрыск.

Впрыск можно считать удовлетворительным,
если он не очень плохой.

11.Прекратить работу инжектора и проверить

утечки.

Стандартное значение: 1капля или
меньше в минуту

12.После перехода ключа зажигания в «LOCK»

положение (ВЫКЛ) отсоедините M.U.T.-III.

13.Приводить инжектор в действие до тех пор,

пока он больше не будет впрыскивать топливо,
после чего слить топливо внутрь специального
инструмента.

14.Отсоединить специальный инструмент.
15.Когда впрыск очень слабый или же нет течи

топлива из форсунки инжектора, заменить
инжектор.

16.Установить инжектор и топливные шланги

высокого давления в их исходные места.

ПРОВЕРКА СЕРВОПРИВОДА
ДРОССЕЛЬНОГО КЛАПАНА

M1131051000597

ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ

1. Убедиться, что дроссельный клапан

открывается и закрывается в соответствии
с тем, нажата или отпущена педаль
акселератора.

2. Повернуть ключ зажигания в положение ВКЛ.

3. Убедиться, что дроссельный клапан

открывается и закрывается в соответствии
с с тем, нажата или отпущена педаль
акселератора.

!

ВНИМАНИЕ

При проверке работы дроссельного
клапана категорически запрещается
вставлять пальцы внутрь клапана.
Мощный электродвигатель
дроссельного клапана может захватить
и повредить пальцы.

ПРОВЕРКА СОПРОТИВЛЕНИЯ
КАТУШКИ

1. Отсоединить разъем дроссельного клапана

с электронным управлением.

2. Измерить сопротивление между выводом № 1

и выводом № 2 разъема дроссельного клапана
с электронным управлением.

Стандартное значение: 0,3

 80  (при

20

°C)

ПРИМЕЧАНИЕ: Если измеренное сопротивление
отличается от стандартного значения,
полностью открыть дроссельный клапан
пальцем более пяти раз, после этого снова
измерить сопротивление.
Если сервопривод управления дроссельным
клапаном не работал длительное время,
сопротивление может быть увеличено
в результате образования оксидной пленки.
Следовательно, можно удалить пленку
благодаря самоочистке сервопривода клапана
в результате принудительного перемещения.
3. Если сопротивление отклоняется от

стандартного значения, сменить узел
дроссельной заслонки.

AK402080AC

MB991607

Разъем со стороны
оборудования

Дроссельный клапан с электронным
управлением (с встроенным датчиком
положения дроссельной заслонки)

AB

5

4

3

2

1

6

AK604721

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-312

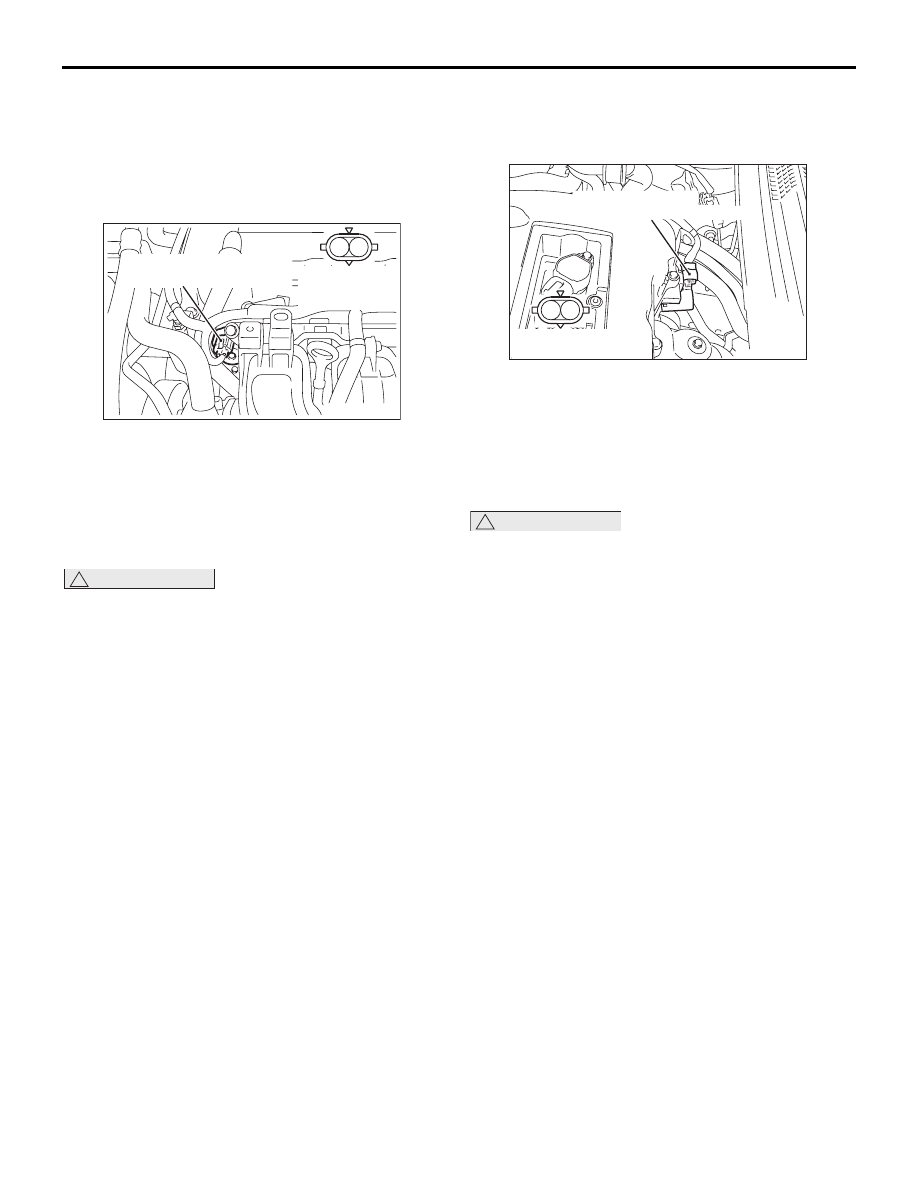

ПРОВЕРКА УПРАВЛЯЮЩЕГО КЛАПАНА
ПОДАЧИ МАСЛА

M1131053200412

Клапана управления впускным
маслопроводом
ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ

1. Отсоединить разъем клапана управления

впускного маслопровода.

2. Убедиться, что клапан управления впускного

маслопровода издает тикающий звук при
приложении напряжения аккумулятора
к выводам разъема со стороны клапана
управления впускным маслопроводом.

!

ОСТОРОЖНО

Чтобы не допустить загрязнения катушки,
старайтесь прикладывать напряжение как
можно более короткое время.

Сопротивление между выводами

1. Отсоединить разъем клапана управления

впускного маслопровода.

2. Измерить сопротивление между выводами

разъема клапана управления впускным
маслопроводом.

Стандартное значение: 6,9

 7,9  (при

20

°C)

3. Если сопротивление отклоняется от

стандартного значения, заменить клапан
управления впускным маслопроводом.

Клапан управления выпускным
маслопроводом
ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ

1. Отсоединить разъем клапана управления

выпускным маслопроводом.

2. Убедиться, что клапан управления выпускным

маслопроводом издает тикающий звук при
приложении напряжения аккумулятора
к выводам разъема со стороны клапана
управления выпускным маслопроводом.

!

ОСТОРОЖНО

Чтобы не допустить загрязнения катушки,
старайтесь прикладывать напряжение как
можно более короткое время.

Сопротивление между выводами

1. Отсоединить разъем клапана управления

выпускным маслопроводом.

2. Измерить сопротивление между выводами

разъема клапана управления выпускным
маслопроводом.

Стандартное значение: 6,9

 7,9  (при

20

°C)

3. Если сопротивление отклоняется от

стандартного значения, заменить клапан
управления выпускным маслопроводом.

Разъем со
стороны
оборудования

Клапан управления
впускным маслопроводом

AB

2

1

AK604722

Разъем со стороны
оборудования

Клапан управления
выпускным маслопроводом

AB

2

1

AK604723
