УСТРОЙСТВО СИСТЕМЫ

ВСПОМОГАТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ (SRS)

52B-14

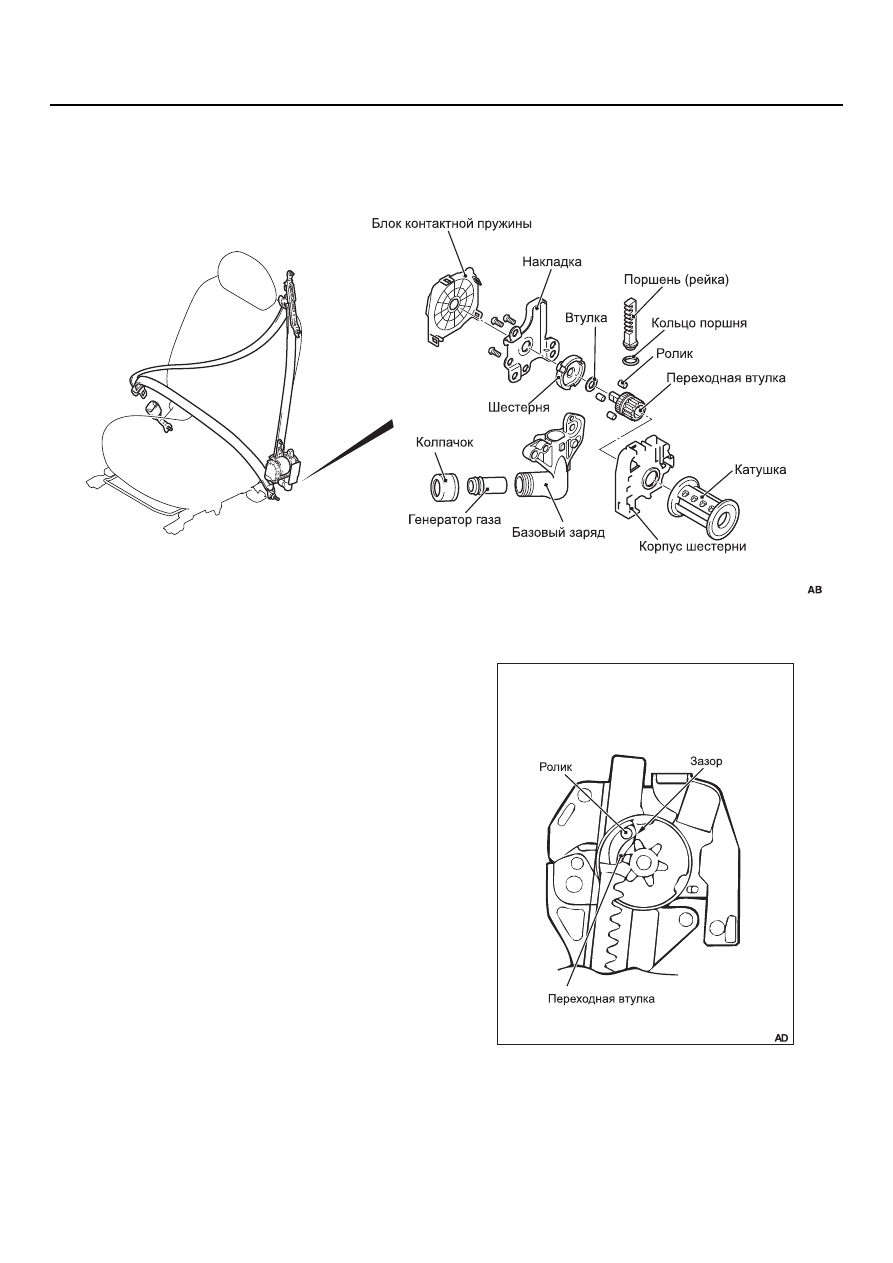

РЕМЕНЬ БЕЗОПАСНОСТИ С
ПРЕДНАТЯЖИТЕЛЕМ

M2521008000463

Преднатяжитель ремня безопасности автомати-
чески наматывает ремень безопасности при
лобовом столкновении, уменьшая перемещение
пассажиров вперед. Преднатяжитель ремня безо-
пасности срабатывает до раскрытия подушки
безопасности, уменьшая перемещение пассажи-
ров вперед при лобовом столкновении, обеспечи-
вая эффективную работу подушки безопасности.

Способ работы преднатяжителя ремня
безопасности

1. Когда преднатяжитель отключен, зазор между

роликом и втулкой фиксированный, что
обеспечивает свободное вращение втулки.
Катушка, на которую наматывается ремень
безопасности, вращается вместе со втулкой.

AC613299

AC105418

УСТРОЙСТВО СИСТЕМЫ

ВСПОМОГАТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ (SRS)

52B-15

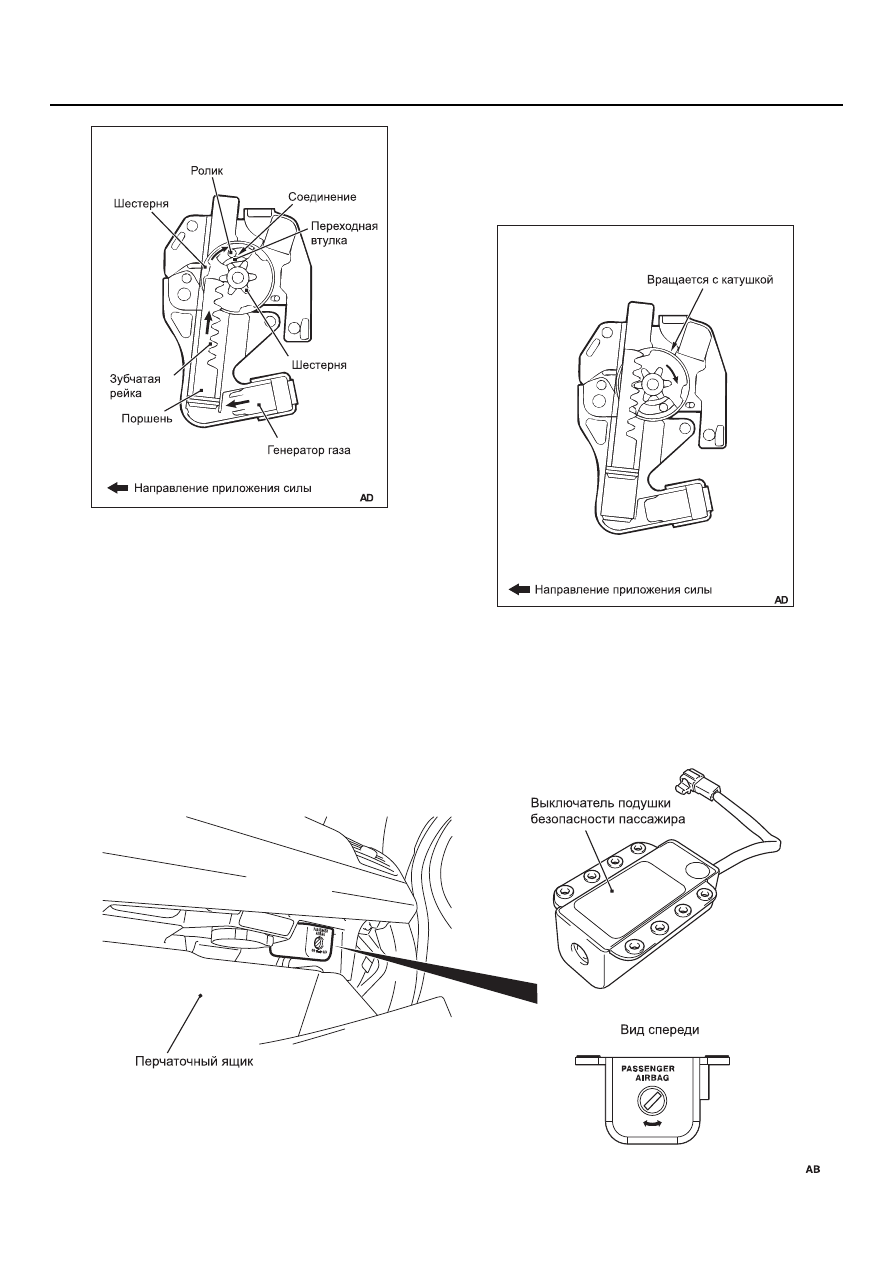

2. При лобовом столкновении ЭБУ SRS,

определивший по датчикам лобового
столкновения превышение порогового
значения, подает питание для воспламенения
генератора газа. Газ вырабатывается и
давление газа перемещает поршень вверх.

3. При движении поршня вверх зубчатая рейка

поршня входит в зацепление с шестерней и
вращает ее. При вращении шестерни она
перемещает ролик в центр и шестерня, втулка
и катушка взаимно блокируются.

4. Давление газа перемещает поршень дальше и

шестерня вращает катушку, наматывая ремень
безопасности.

ВЫКЛЮЧАТЕЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

M2521001700085

AC105077

AC105078

ON

OFF

AC700567

AC700241

УСТРОЙСТВО СИСТЕМЫ

ВСПОМОГАТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ (SRS)

52B-16

Выключатель подушки безопасности пассажира
находится в перчаточном ящике. С помощью
выключателя подушки безопасности пассажира
можно отключать подушку безопасности
пассажира (переднего).

• Для отключения подушки безопасности

проделайте следующее:

1. Вставьте ключ зажигания в замок

соответствующего выключателя подушки
безопасности и поверните выключатель в
положение "OFF" ("ВЫКЛ").

2. Извлеките ключ из замка выключателя

подушки безопасности.

3. Вставьте ключ в замок зажигания и

включите зажигание.

• Для включения подушки безопасности

проделайте следующее:

1. Вставьте ключ зажигания в замок

соответствующего выключателя подушки
безопасности и поверните выключатель в
положение "ON" ("ВКЛ").

2. Извлеките ключ из замка выключателя

подушки безопасности.

3. Вставьте ключ в замок зажигания и

включите зажигание.

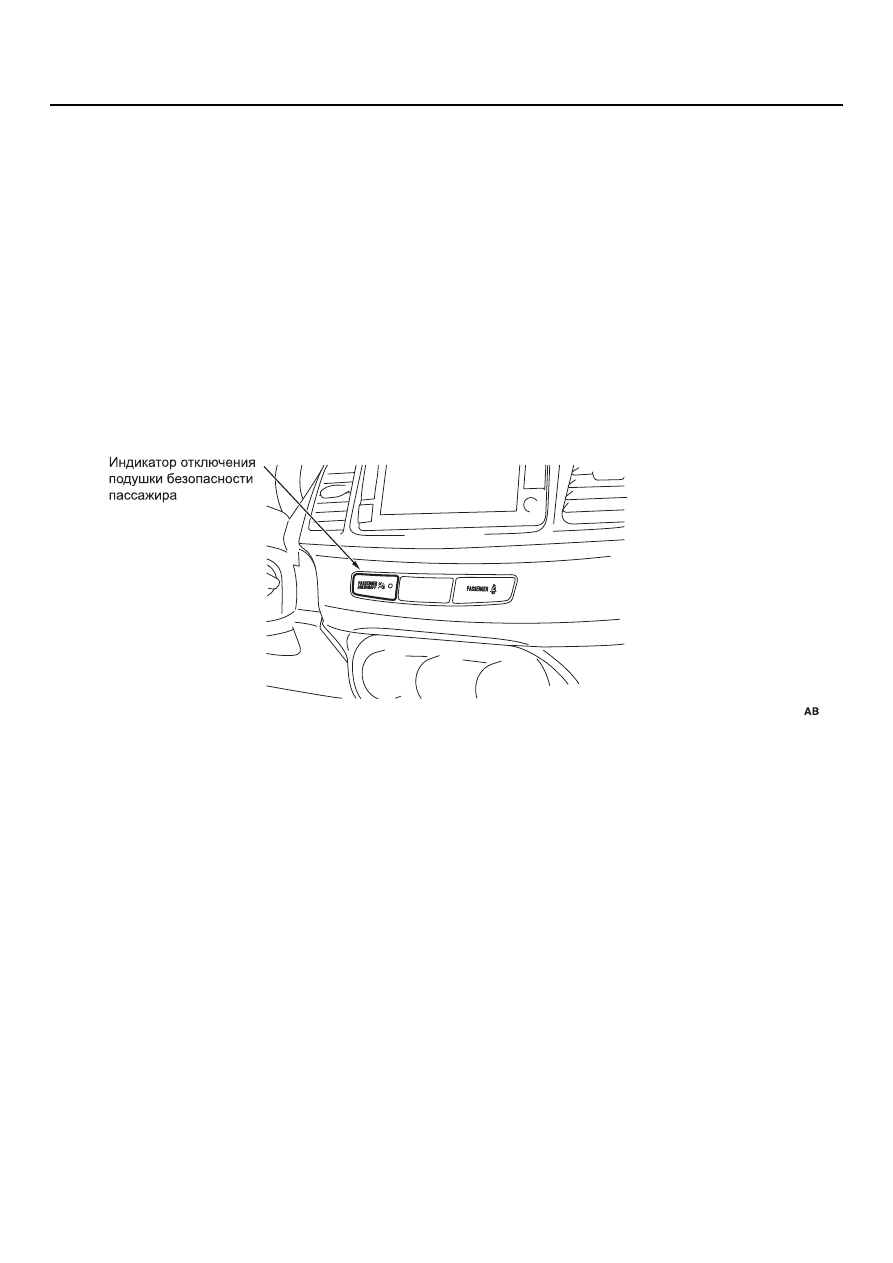

ИНДИКАТОР ОТКЛЮЧЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

M2521001600077

Индикатор отключения подушки безопасности
пассажира установлен в центре панели приборов.
При выключении подушки безопасности
пассажира индикатор будет гореть, показывая,
что подушка безопасности пассажира (переднего)
не работает. При включении подушки
безопасности пассажира индикатор гаснет,
показывая, что подушка безопасности пассажира
(переднего) работает.

ЭБУ SRS

M2521007000675

В дополнении к аналоговому датчику ускорения и
запасному датчику ускорения для лобового
столкновения в ЭБУ SRS находится аналоговый
датчик ускорения для боковых столкновений. При
лобовом столкновении, когда ускорение удара
одновременно определяется датчиком лобового
удара в моторном отделении, аналоговым
датчиком ускорения и запасным датчиком
ускорения для лобового столкновения,
находящимся в ЭБУ SRS, ЭБУ SRS передает
сигнал воспламенения в модули (пиропатроны)
подушек безопасности водителя и пассажира

(переднего) и в модуль (пиропатрон) подушки
безопасности для ног. При боковом столкновении,
когда ускорение бокового удара одновременно
определяется датчиком бокового удара в
моторном отделении и датчиком ускорения для
бокового столкновения, находящимся в ЭБУ SRS,
ЭБУ SRS передает сигнал воспламенения в
модуль (пиропатрон) боковой подушки
безопасности и в модуль (пиропатрон) верхней
боковой подушки безопасности стороны,
подвергнувшейся удару. Кроме того, для
повышения надежности системы ЭБУ АБС
обладает следующими функциями:

• Функция резервного питания (конденсатор

резервного питания), которая служит для
подачи питания при нарушении питания в
случае столкновения.

• Функция усиления (преобразователь прямого

тока), которая срабатывает при падении
напряжения

• Функция диагностики, которая служит для

выполнения проверки системы

AC700569

УСТРОЙСТВО СИСТЕМЫ

ВСПОМОГАТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ (SRS)

52B-17

ФУНКЦИЯ ДИАГНОСТИКИ

Для повышения надежности системы ЭБУ SRS
выполняет диагностику всех элементов. При
обнаружении неисправности он включает
световой сигнализатор SRS и сохраняет
описание неисправности в виде
соответствующего диагностического кода. Кроме
того, для обеспечения проверки системы он
обладает следующими функциями, которые
позволяют выполнять проверку при помощи
M.U.T.-III.

• Набор диагностических кодов

• Вывод сервисных данных

• Проверка исполнительных механизмов

НАБОР ДИАГНОСТИЧЕСКИХ КОДОВ

ЭБУ SRS выполняет самодиагностику следующих
элементов. При обнаружении неисправности
описание неисправности (диагностический код)
сохраняется в энергонезависимой памяти
(ЭСППЗУ

*

). Благодаря этому диагностические

коды не удаляются даже при отключении клемм
аккумулятора. Диагностические коды можно
удалить при помощи M.U.T.-III.

ПРИМЕЧАНИЕ

.

•

*

ЭСППЗУ (электрически стираемое и

программируемое ПЗУ): ПЗУ, которое можно
программировать или стирать
электрически

•

Описание всех элементов диагностики см. в
руководстве по ремонту.

ВЫВОД СПИСКА ДАННЫХ

При помощи M.U.T.-III можно считывать
сервисные данные.
ПРИМЕЧАНИЕ: Описание элементов служебных
данных см. в руководстве по ремонту.

ПРОВЕРКА ИСПОЛНИТЕЛЬНЫХ
МЕХАНИЗМОВ

При помощи M.U.T.-III можно принудительно
включать исполнительные механизмы. Описание
проверки исполнительных механизмов см. в
руководстве по ремонту.

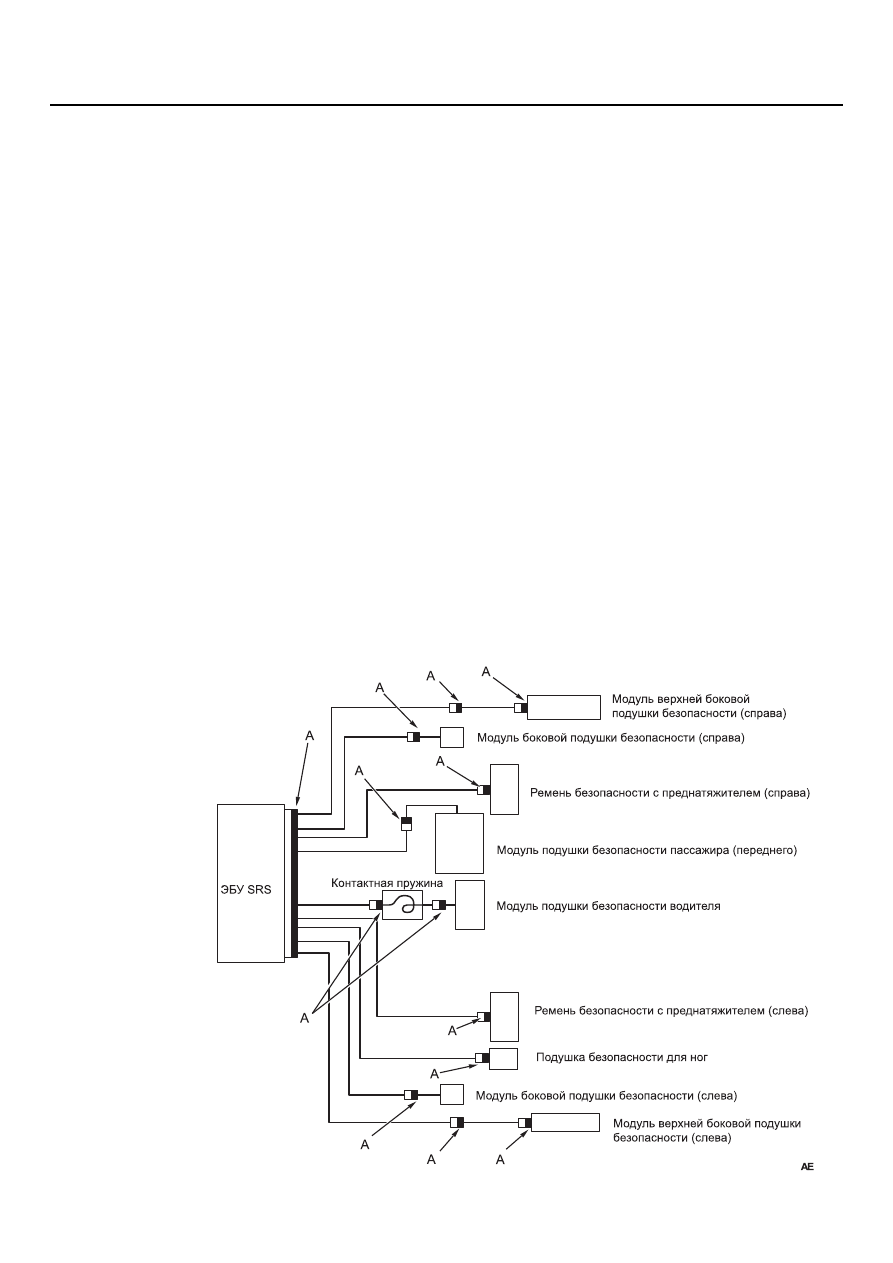

СПЕЦИАЛЬНЫЙ РАЗЪЕМ ПОДУШКИ БЕЗОПАСНОСТИ

M2521009000499

AC607646
