ОБЩАЯ ИНФОРМАЦИЯ

ВСПОМОГАТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ (SRS)

52B-6

H

ВНИМАНИЕ
ВОСПЛАМЕНЯЮЩИЙСЯ/ВЗРЫВАЮЩИЙСЯ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВО ИЗБЕЖАНИЕ НАНЕСЕНИЯ ТЯЖЕЛЫХ УВЕЧИЙ:

• НЕ РЕМОНТИРОВАТЬ, НЕ РАЗБИРАТЬ И НЕ ВНОСИТЬ ИЗМЕНЕНИЯ.

• ИЗБЕГАТЬ КОНТАКТА С ПЛАМЕНЕМ ИЛИ ЭЛЕКТРИЧЕСКИМ ТОКОМ.

• НЕ ПРОВОДИТЬ ДИАГНОСТИКУ/НЕ ИСПОЛЬЗОВАТЬ ПРОВЕРОЧНОЕ

ОБОРУДОВАНИЕ ИЛИ ЭЛЕКТРОДЫ.

• ХРАНИТЬ ПРИ ТЕМПЕРАТУРЕ НИЖЕ 93°С.

• ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ РАБОТ С ДАННЫМ МОДУЛЕМ

ОЗНАКОМЬТЕСЬ С ВАЖНЫМИ ДОПОЛНИТЕЛЬНЫМИ ИНСТРУКЦИЯМИ В
РУКОВОДСТВЕ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ.

I

ОПАСНО! СОДЕРЖИТ ГАЗ ПОД ВЫСОКИМ ДАВЛЕНИЕМ И ВЗРЫВЧАТОЕ
ВЕЩЕСТВО
Во избежание травмирования НИКОГДА: [не ремонтировать, не разбирать, не
подвергать воздействию электричества, не устанавливать на другие автомобили, не
хранить при температуре выше 93

°С] - подробную информацию см. в руководстве

по техническому обслуживанию.

J

K

ОСТОРОЖНО

• Не разбирать и не вносить в конструкцию изменения

• См. руководство пользователя

Содержание предупреждения

ОБЩАЯ ИНФОРМАЦИЯ

ВСПОМОГАТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ (SRS)

52B-7

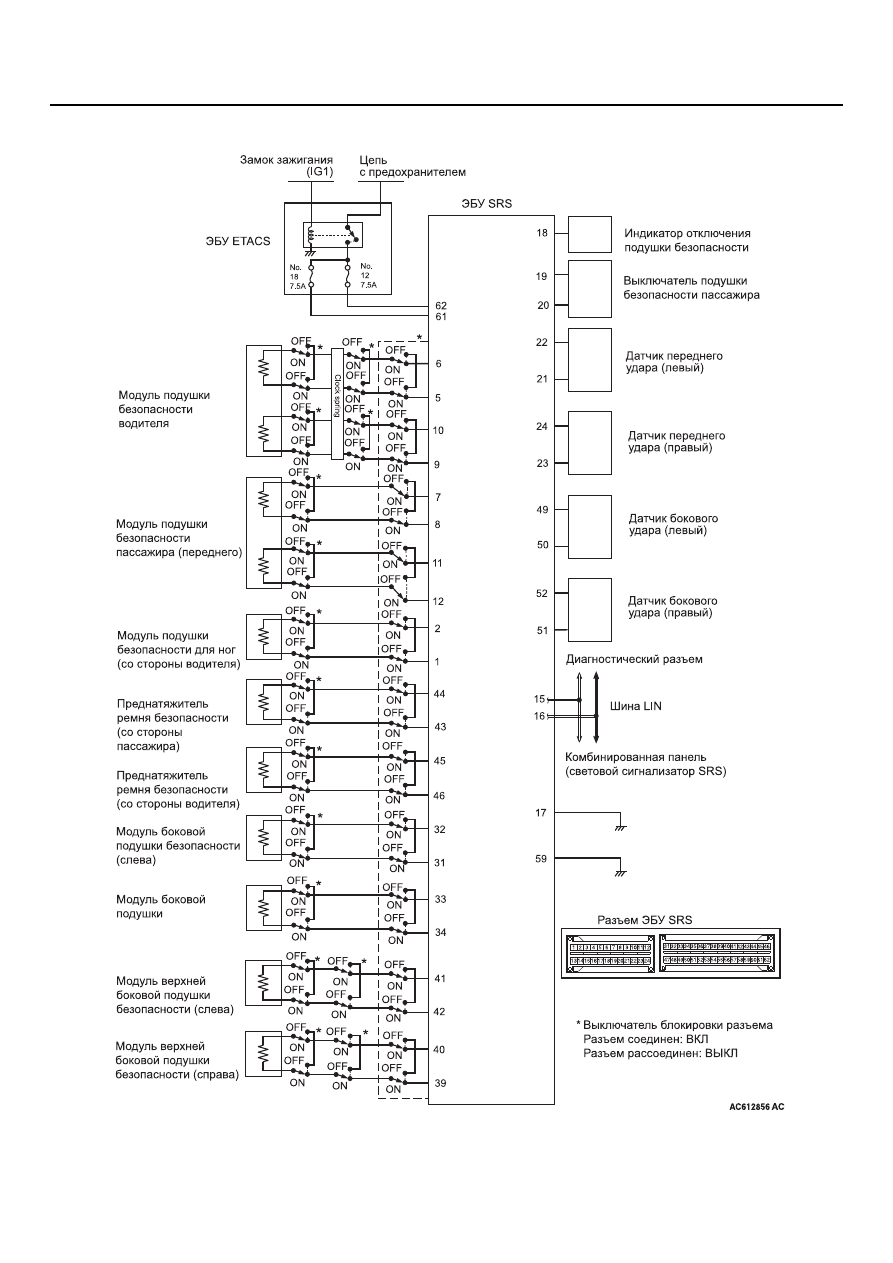

ДИАГРАММА ЦЕПЕЙ СИСТЕМЫ SRS

ОБЩАЯ ИНФОРМАЦИЯ

ВСПОМОГАТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ (SRS)

52B-8

Номер на
диаграмме
цепей
системы

Название цепи

Универсальный
жгут
электропроводки



Диаметр и цвет
провода

1

Пиропатрон подушки безопасности для ног водителя (+)

0,5 R-L

2

Пиропатрон подушки безопасности для ног водителя (-)

0,5 BR

5

1-й пиропатрон подушки безопасности водителя (+)

0,5 Y

6

1-й пиропатрон подушки безопасности водителя (-)

0,5 Y-B

7

1-й пиропатрон подушки безопасности пассажира (переднего) (-) 0,5 Y-R

8

1й пиропатрон подушки безопасности пассажира (переднего) (+) 0,5 Y-G

9

2-й пиропатрон подушки безопасности водителя (+)

0,5 Y-L

10

2-й пиропатрон подушки безопасности водителя (-)

0,5 Y-V

11

2-й пиропатрон подушки безопасности пассажира (переднего) (-) 0,5 Y-GR

12

2-й пиропатрон подушки безопасности пассажира (переднего) (+) 0,5 LG

15

CAN_H

0,5 L

16

CAN_L

0,5 W

17

Масса

0,5 B

18

Индикатор отключения подушки безопасности пассажира

0,5 R-Y

19

Выключатель подушки безопасности пассажира (+)

0,5 P

20

Выключатель подушки безопасности пассажира (-)

0,5 V

21

Левый датчик лобового столкновения (-)

0,5 W-B

22

Левый датчик лобового столкновения (+)

0,5 SB

23

Правый датчик лобового столкновения (-)

0,5 GR

24

Правый датчик лобового столкновения (+)

0,5 G

31

Пиропатрон левой боковой подушки безопасности (+)

0,5 Y-G

32

Пиропатрон левой боковой подушки безопасности (-)

0,5 Y-R

33

Пиропатрон правой боковой подушки безопасности (-)

0,5 Y-B

34

Пиропатрон правой боковой подушки безопасности (+)

0,5 Y

39

Пиропатрон правой боковой верхней подушки безопасности (+)

0,5 Y-L

40

Пиропатрон правой боковой верхней подушки безопасности (-)

0,5 Y-V

41

Пиропатрон левой боковой верхней подушки безопасности (-)

0,5 Y-GR

42

Пиропатрон левой боковой верхней подушки безопасности (+)

0,5 LG

43

Пиропатрон преднатяжителя ремня переднего пассажира (+)

0,5 W

44

Пиропатрон преднатяжителя ремня переднего пассажира (-)

0,5 R

45

Пиропатрон преднатяжителя ремня водителя (-)

0,5 BR

46

Пиропатрон преднатяжителя ремня водителя (+)

0,5 G

49

Левый датчик бокового столкновения <переднего, заднего> (+)

0,5 O

50

Левый датчик бокового столкновения <переднего, заднего> (-)

0,5 LG

51

Правый датчик бокового столкновения <переднего, заднего> (-)

0,5 R-B

52

Правый датчик бокового столкновения <переднего, заднего> (+)

0,5 W-L

РАБОТА СИСТЕМЫ

ВСПОМОГАТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ (SRS)

52B-9

ПРИМЕЧАНИЕ. Расшифровку диаметра и цвета проводов жгутов электропроводки см. на
электрической схеме.

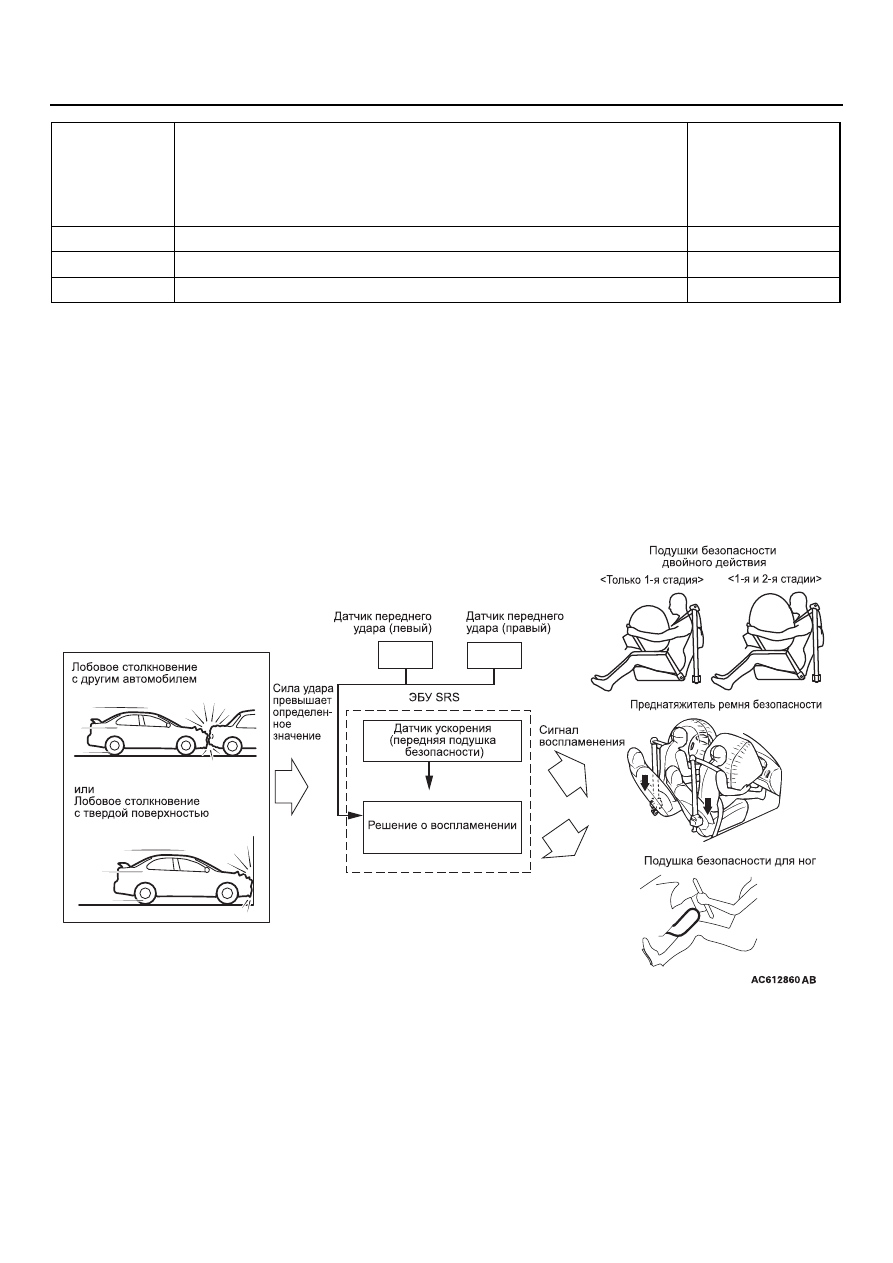

РАБОТА СИСТЕМЫ

ВОЗДУШНЫЕ ПОДУШКИ ДВОЙНОГО ДЕЙСТВИЯ, ПОДУШКА БЕЗОПАСНОСТИ
ДЛЯ НОГ И ПРЕДНАТЯЖИТЕЛЬ РЕМНЯ БЕЗОПАСНОСТИ

M2521000700372

Для определения степени тяжести столкновения во время лобового столкновения ЭБУ SRS
использует данные от переднего датчика столкновения (в моторном отделении) и датчика ускорения (в
ЭБУ SRS). На основании данных о степени тяжести столкновения ЭБУ SRS определяет
необходимость срабатывания 2-й ступени подушки безопасности двойного действия. Кроме того,
после вычисления степени тяжести столкновения ЭБУ SRS также определяет необходимость
раскрытия подушки безопасности для ног и срабатывания преднатяжителя ремня безопасности.

59

Масса

0,5 B

61

Питание выключателя зажигания (IG1) (предохранитель №18)

0,5 V

62

Питание выключателя зажигания (IG1) (предохранитель №12)

0,5 GR

Номер на
диаграмме
цепей
системы

Название цепи

Универсальный
жгут
электропроводки



Диаметр и цвет
провода
