РАБОТА СИСТЕМЫ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-6

ЗАШИФРОВАННЫЙ КОД

При однократном нажатии кнопки передается
четыре кода данных. Зашифрованный код
идентификации пользователя представляет
собой комбинацию из нулей и единиц, при этом
доступно более 1 миллиона различных
комбинаций. Для предотвращения кражи путем
копирования кодов сигналов, код данных
содержит непрерывно изменяющийся код с
зашифрованным кодом. Изменяющийся код
меняется при каждой передаче сигнала.

ПРИЕМНИК

Приемник вместе с приемной антенной встроен в
WCM. Приемник сравнивает сигнал, полученный
антенной от пульта дистанционного управления, с
хранящимся в нем зашифрованным кодом, и при
их совпадении передает из WCM сигнал. При
подключении M.U.T.-III к диагностическому
разъему можно зарегистрировать
зашифрованные коды до восьми пультов
дистанционного управления.

ФУНКЦИЯ ОТВЕТНОЙ РЕАКЦИИ
АВАРИЙНОЙ СВЕТОВОЙ
СИГНАЛИЗАЦИИ ПРИ ДОСТУПЕ БЕЗ
КЛЮЧА

Функция ответной реакции аварийной световой
сигнализации позволяет легко узнать состояние
запирания/отпирания даже в дневное время. При
поступлении в ЭБУ ETACS сигнала запирания от
пульта дистанционного управления все двери
запираются и аварийная световая сигнализация
мигает один раз. При поступлении сигнала
отпирания все двери отпираются и аварийная
световая сигнализация мигает дважды. При
помощи функции пользовательской настройки
функцию ответной реакции можно
включать/выключать и настраивать количество
миганий аварийной световой сигнализации



(см.

стр.42C-8

).

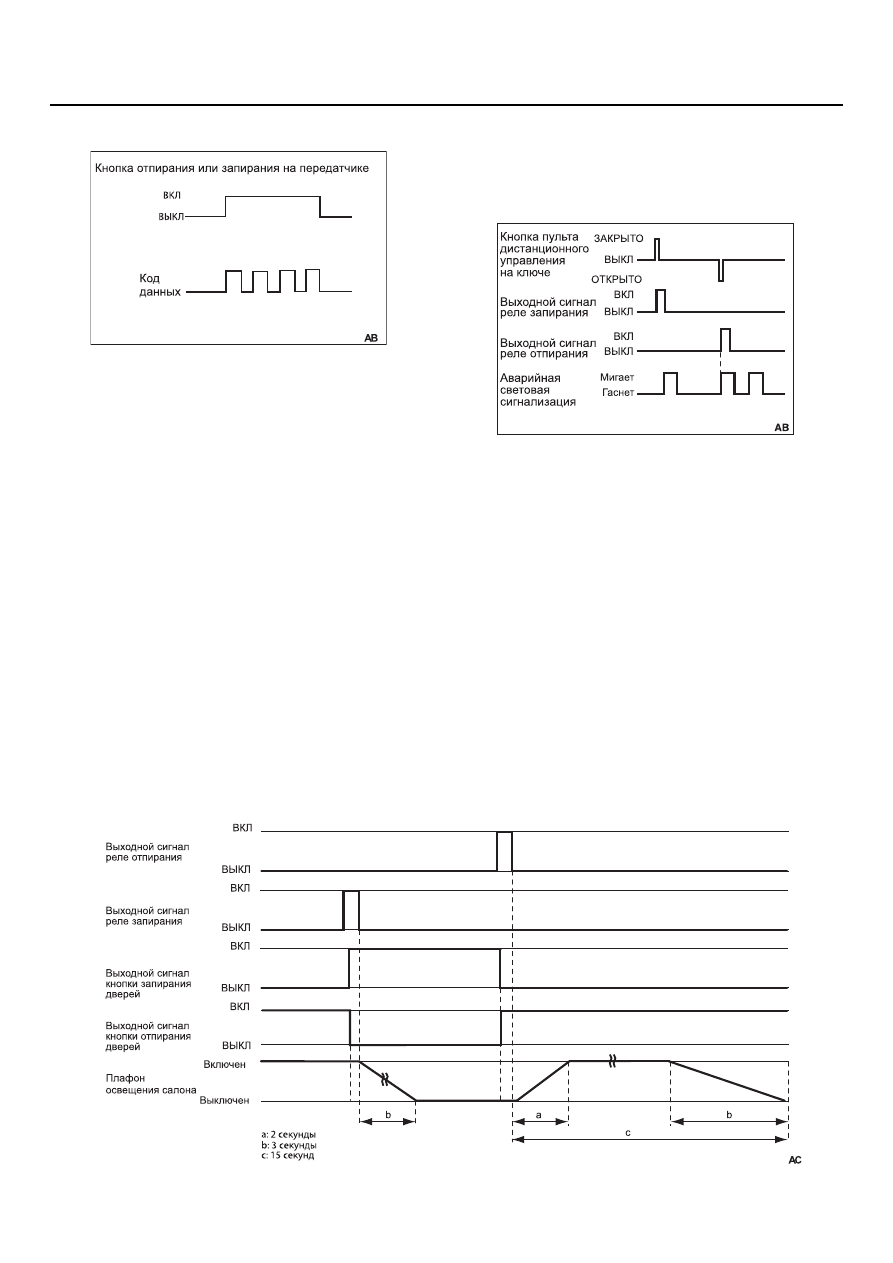

ФУНКЦИЯ ОТВЕТНОЙ РЕАКЦИИ ЛАМП
ОСВЕЩЕНИЯ САЛОНА ПРИ ДОСТУПЕ
БЕЗ КЛЮЧА

AC508281

AC613400

AC404883

РАБОТА СИСТЕМЫ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-7

При поступлении в ЭБУ ETACS сигнала
запирания от пульта дистанционного управления
через WCM все двери запираются и лампы
освещения салона погаснут*. При поступлении
сигнала отпирания все двери отпираются и лампа
освещения салона горит в течение 15 секунд.
Яркость лампы освещения салона
увеличивается, лампа горит, а через 15 секунд
после включения реле отпирания дверей лампа
гаснет.
* Если двери запираются при помощи пульта
дистанционного управления в то время когда
лампа освещения включена в результате
открытия дверей, она отключается через 3
секунды. Кроме того, если двери запираются
при помощи электронного ключа когда лампа
освещения салона выключена, лампа не
включается.

ВРЕМЯ ТАЙМЕРА ЗАПИРАНИЯ ПРИ
ДОСТУПЕ БЕЗ КЛЮЧА

Когда после отпирания дверей системой доступа
без ключа ни одна из дверей не открывается в
течение 30 секунд, ЭБУ ETACS автоматически
выдает сигнал запирания дверей, чтобы запереть
двери. Данная функция предотвращает

непредвиденное отпирание дверей при
выполнении ошибочных действий. При помощи
функции пользовательской настройки



(см.

стр.42C-8

) можно включать/выключать

таймер блокирования доступа без ключа и
настраивать время до запирания.

УСЛОВИЯ ЗАПРЕТА ОПЕРАЦИЙ

Работа системы запрещается когда:

• ключ зажигания находится в замке зажигания;

• открыта любая из дверей (включен

выключатель двери). (Включая неплотно
закрытую дверь.)

ФУНКЦИЯ ИММОБИЛАЙЗЕРА

M2422000500095

Если после насильственного проникновения
используется ключ, отличный от ключа,
зарегистрированного для данного автомобиля,
функция иммобилайзера предотвращает запуск
двигателя и не позволяет начать движение.

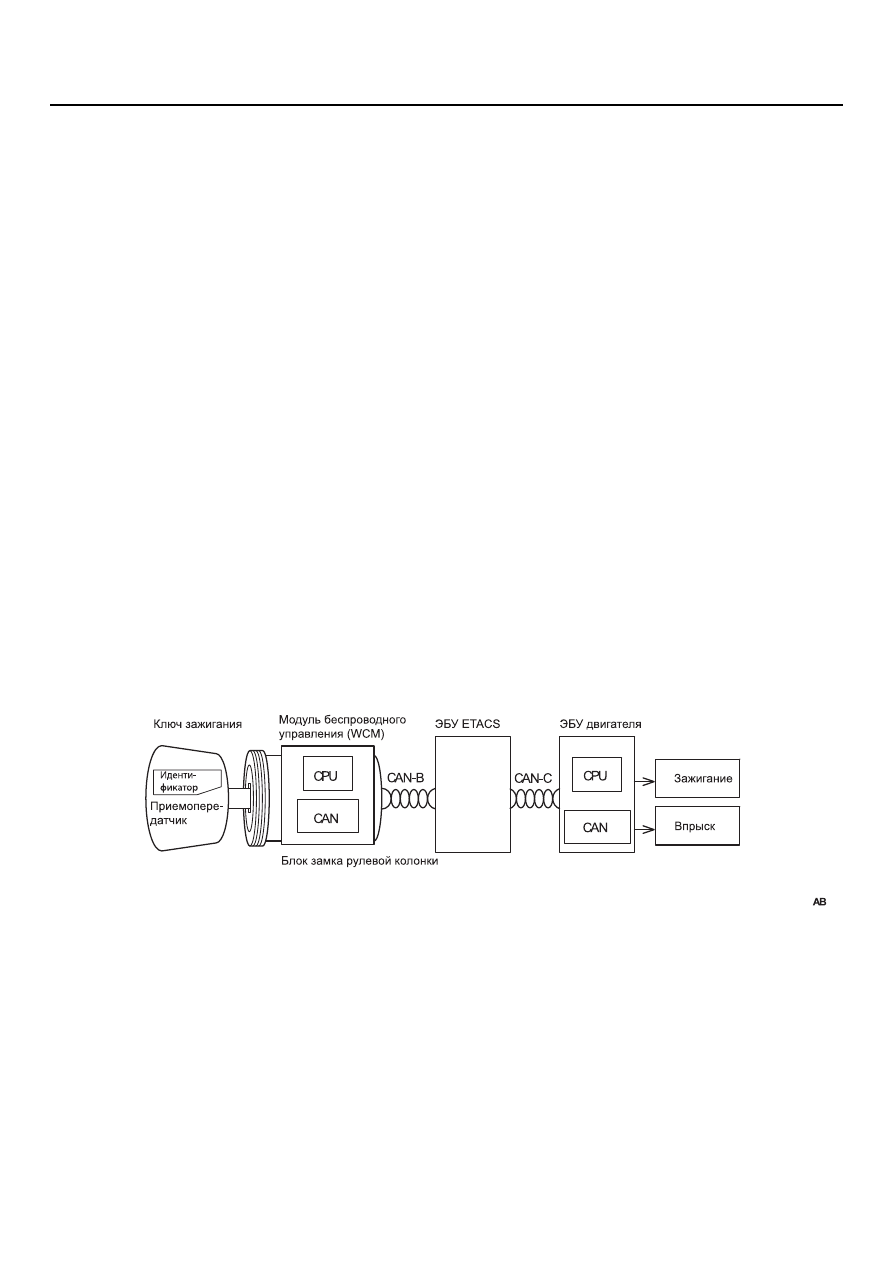

КОНСТРУКТИВНАЯ СХЕМА

ПРИНЦИП РАБОТЫ

1. При включении ключа зажигания

приемопередающее устройство (небольшой
передатчик), встроенный в электронный ключ,
передает посредством радиоволн свой
идентификационный код (идентификатор
ключа) в WCM.

2. В соответствии с переданным

идентификатором ключа WCM осуществляет
управление ЭБУ двигателя только когда
переданный идентификационный код
совпадает с предварительно
зарегистрированным кодом.

3. Поскольку питание в приемопередающее

устройство, встроенное в ключ зажигания,
поступает из WCM, ключ зажигания можно
использовать даже тогда, когда его элемент
питания разряжен. Предоставляется два
ключа зажигания, а в одном автомобиле при

AC507888

ФУНКЦИЯ НАСТРОЙКИ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-8

необходимости можно зарегистрировать до
восьми ключей. Можно зарегистрировать
более миллиарда комбинаций
идентификационных кодов. Данная функция
предотвращает копирование кода, что
обеспечивает более высокую безопасность
системы.

ПРИМЕЧАНИЕ. В случае замены WCM, утери
или добавления ключа зажигания все
идентификационные коды необходимо снова
зарегистрировать при помощи M.U.T.-III.

ФУНКЦИЯ НАСТРОЙКИ

M2422000600122

При помощи системы ETACS M.U.T.-III можно
запрограммировать следующие функции.
Запрограммированная информация сохраняется
даже при отключении аккумулятора.

Настраиваемый
элемент
(отображается в
M.U.T.-III)

Настраиваемый
элемент

Описание настройки
(отображается в
M.U.T.-III)

Описание настройки

Ответ на
опасность

Настройка
количества
ответных миганий
ламп аварийной
световой
сигнализации при
доступе без ключа

Запирание:1,
отпирание:2

ЗАПИРАНИЕ: мигает один раз,
ОТПИРАНИЕ: мигает дважды (по
умолчанию)

Запирание:1,
отпирание:0

ЗАПИРАНИЕ: мигает один раз,
ОТПИРАНИЕ: мигание отключено

Запирание:0,
отпирание:2

ЗАПИРАНИЕ: мигание отключено,
ОТПИРАНИЕ: мигает дважды

Запирание:2,
отпирание:1

ЗАПИРАНИЕ: мигает дважды,
ОТПИРАНИЕ: мигает один раз

Запирание:2,
отпирание:0

ЗАПИРАНИЕ: мигает дважды,
ОТПИРАНИЕ: мигание отключено

Запирание:0,
отпирание:1

ЗАПИРАНИЕ: мигание отключено,
ОТПИРАНИЕ: мигает один раз

Запирание:0,
отпирание:0

Функция отключена

Автоматическое
отпирание
дверей
положением P

Функция
настройки
автоматического
отпирания дверей
(положение Р)

Выключено

Функция выключена (по умолчанию)

Всегда включено

Функция всегда включена

Электростекло-



подъемники



разблокированы

Функция включена
(электростеклоподъемники
разблокированы)

Таймер
блокировки по
таймеру

Настройка
времени
блокировки по
таймеру

30 с

30 секунд (по умолчанию)

60 с

60 секунд

120 с

120 секунд

180 с

180 секунд

ФУНКЦИЯ НАСТРОЙКИ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-9

Таймер
отключения
кнопок
электростекло-



подъемников

Настройка
таймера
отключения кнопок
электростеклопод
ъемников и
сервопривода
люка

0 с

0 секунд

30 с

30 секунд (по умолчанию)

180 с

180 секунд

600 с

600 секунд

Многорежимный Настройка

функции
многорежимного
доступа без ключа

Отключено

Функция отключена

Электростекло-



подъемники: O и З

Открывает/закрывает
электростеклоподъемники. Закрывает
люк крыши.

Электростекло-



подъемники: З

Закрывает электростеклоподъемники
и люк крыши. (По умолчанию)

Настраиваемый
элемент
(отображается в
M.U.T.-III)

Настраиваемый
элемент

Описание настройки
(отображается в
M.U.T.-III)

Описание настройки
