ОБЩАЯ ИНФОРМАЦИЯ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-2

ОБЩАЯ ИНФОРМАЦИЯ

M2422000100105

Модуль беспроводного управления (WCM)
представляет собой систему, которая совмещает
функции доступа без ключа и функцию
иммобилайзера. Функция доступа без ключа
позволяет водителю выполнять операции
дистанционного управления (отпирать/запирать
все двери и крышку багажника), а также работать
в многофункциональном режиме
(поднимать/опускать стекла
электростеклоподъемников и
складывать/раскладывать наружные зеркала
заднего вида) при помощи кнопок
запирания/отпирания и отпирания крышки
багажника на ключе зажигания. Функция
иммобилайзера не позволяет запускать
двигатель с использованием неавторизованного
ключа. WCM обладает следующими
характеристиками:

• ключ зажигания (с приемопередающим

устройством) <автомобили, оборудованные
системой доступа без ключа> содержит
индикатор, который позволяет водителю
узнать о правильности передачи сигнала или
разрядке элемента питания ключа;

• к каждому автомобилю обычно прилагается

два ключа зажигания. Можно
зарегистрировать до восьми ключей
зажигания;

• настройки функции доступа без ключа можно

осуществлять при помощи функции
пользовательской настройки.

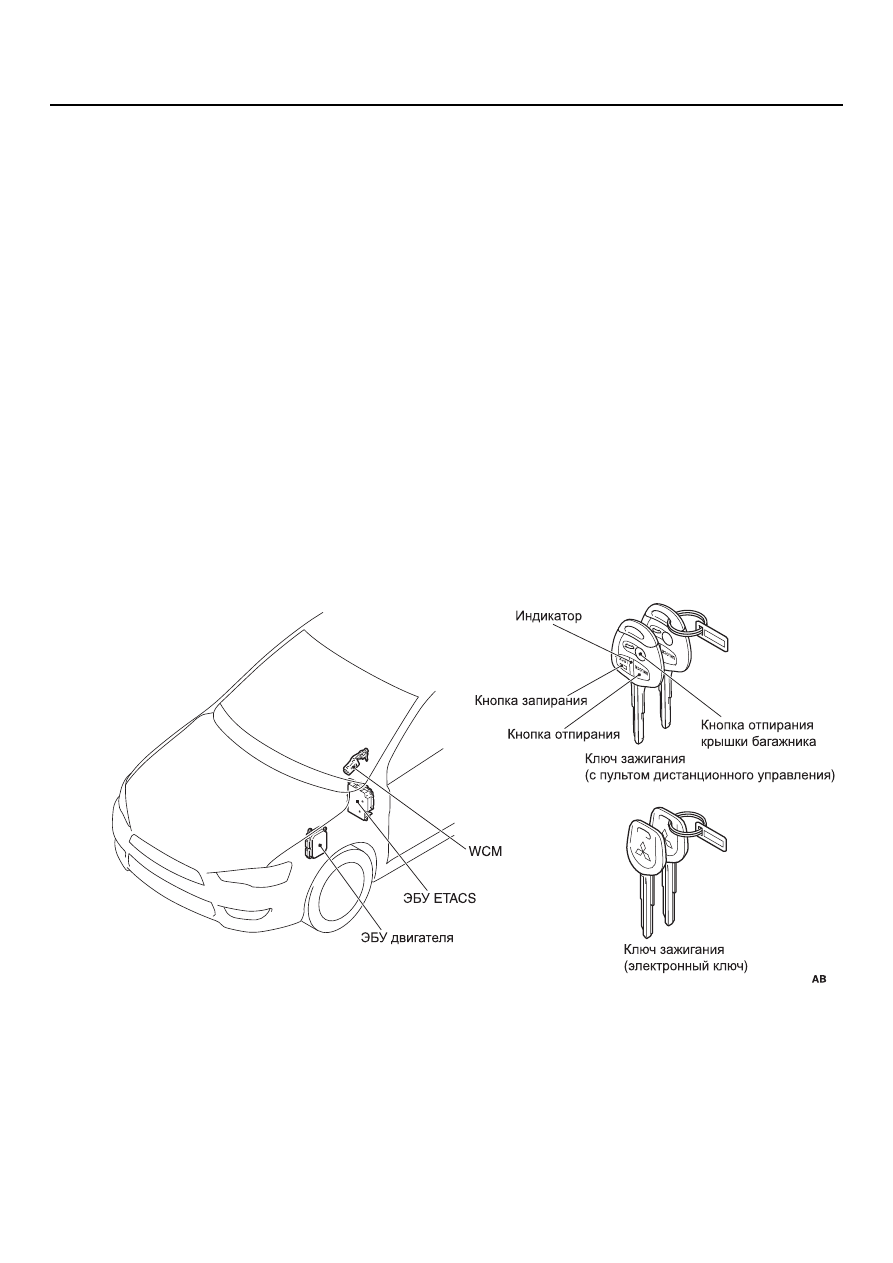

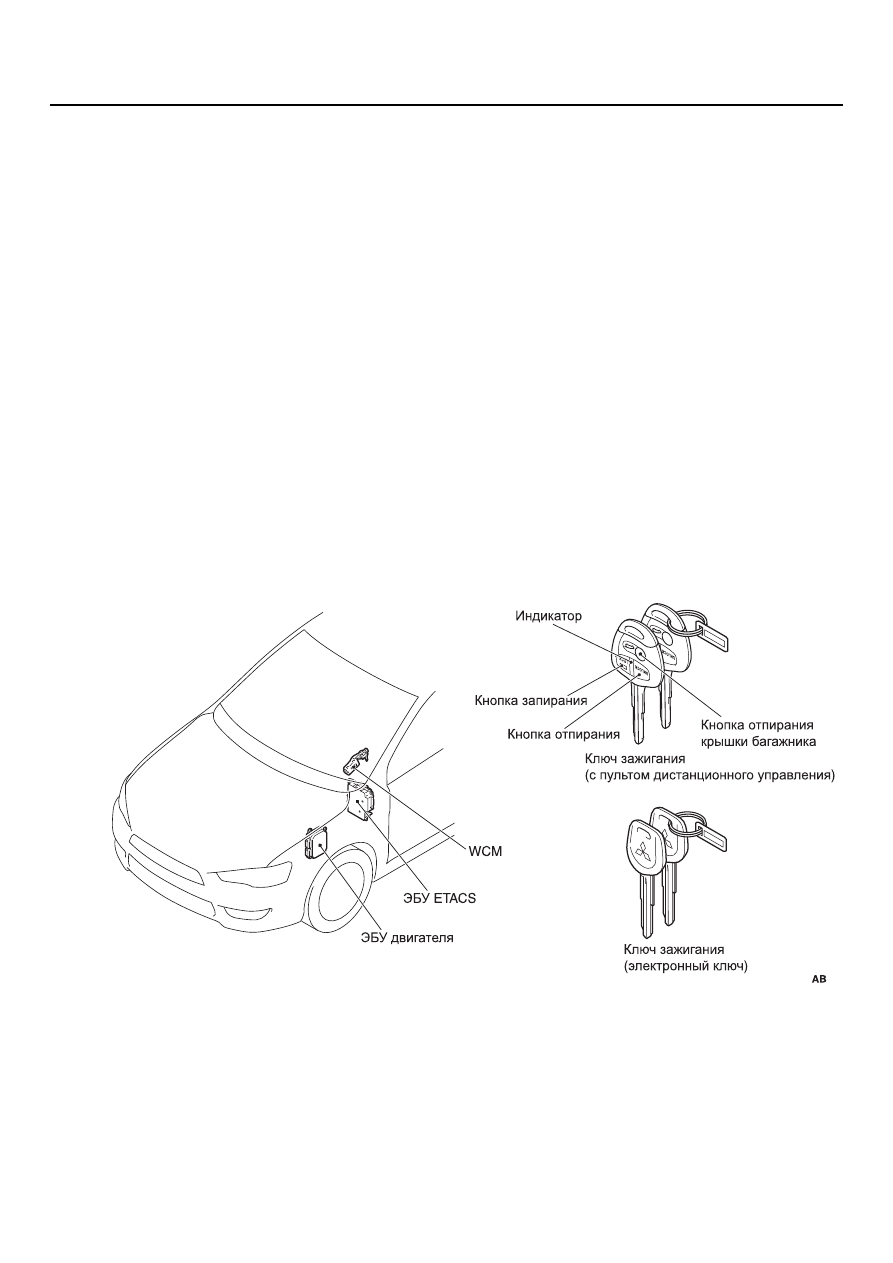

КОНСТРУКТИВНАЯ СХЕМА

AC613469

ОБЩАЯ ИНФОРМАЦИЯ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-3

Основные элементы и их функции

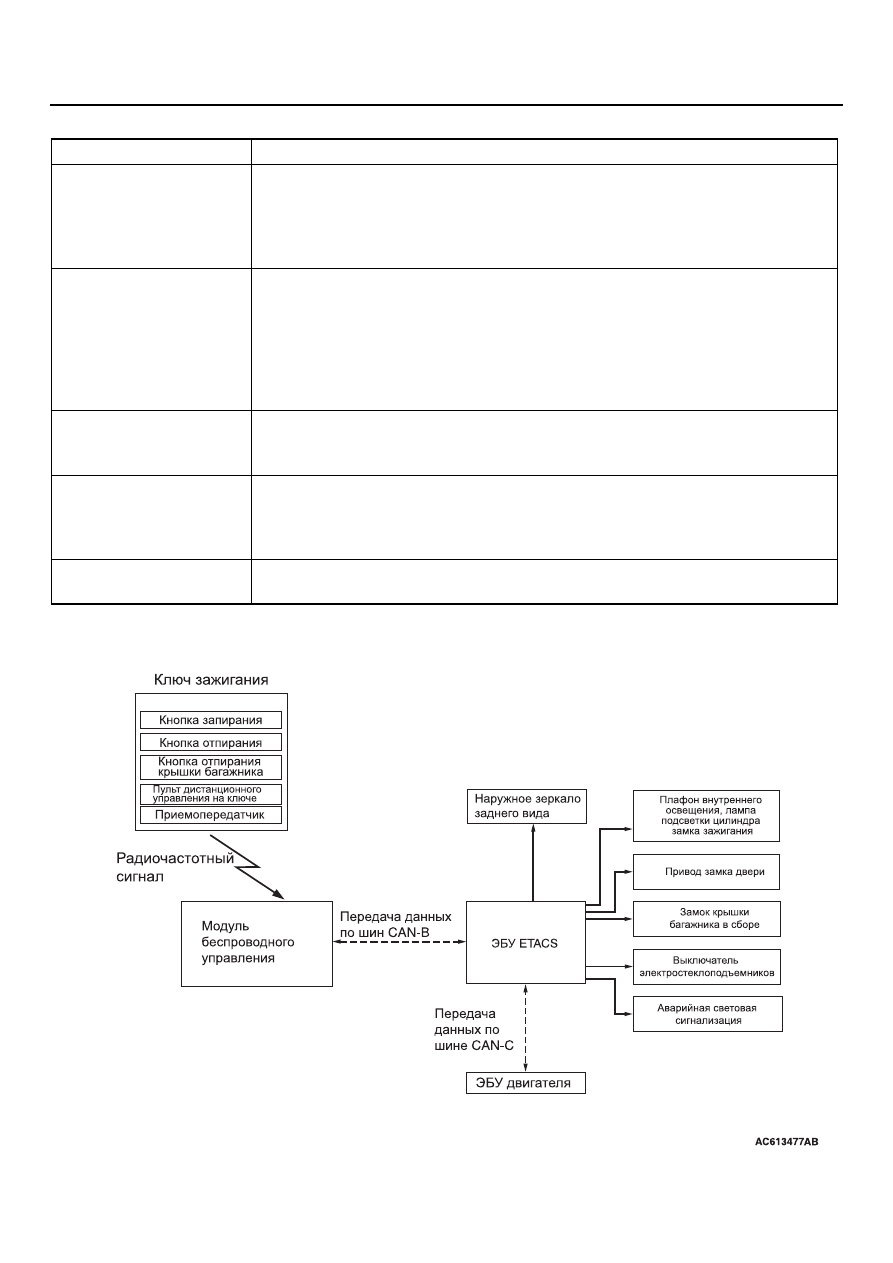

Структура системы

Название элемента

Описание выполняемых функций

Модуль беспроводного
управления (WCM)

Управляет функциями доступа без ключа и запуском двигателя с
использованием следующих средств связи.

• Связь с ЭБУ ETACS и ЭБУ двигателя по шине CAN

• Беспроводная связь с ключом зажигания (приемопередающим

устройством)

Ключ зажигания
(приемопередающее
устройство)
<автомобили,
оборудованные
системой доступа без
ключа>

Ключ зажигания (электронный ключ) принимает сигналы, посылаемые
WCM, удостоверяет идентификационный код ключа, вычисляет
идентификатор ключа и посылает WCM ответные данные. Ключ зажигания
(пульт дистанционного управления на ключе) также передает в WCM
сигналы при нажатиях на кнопки запирания/отпирания.

Ключ зажигания
(электронный ключ)

Ключ зажигания (электронный ключ) принимает сигналы, посылаемые
WCM, удостоверяет идентификационный код ключа, вычисляет
идентификатор ключа и посылает WCM ответные данные.

ЭБУ ETACS

Устанавливает связь с WCM по шине CAN, передает состояние
выключателя зажигания. Принимает запросы запирания/отпирания дверей
от WCM, передает сигнал запирания/отпирания и мигает указателями
поворота, сообщая водителю о том, что двери заперты/отперты.

ЭБУ двигателя

Поддерживает связь с WCM по шине CAN. Разрешает/запрещает запуск
двигателя и управляет работой двигателя.

РАБОТА СИСТЕМЫ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-4

РАБОТА СИСТЕМЫ

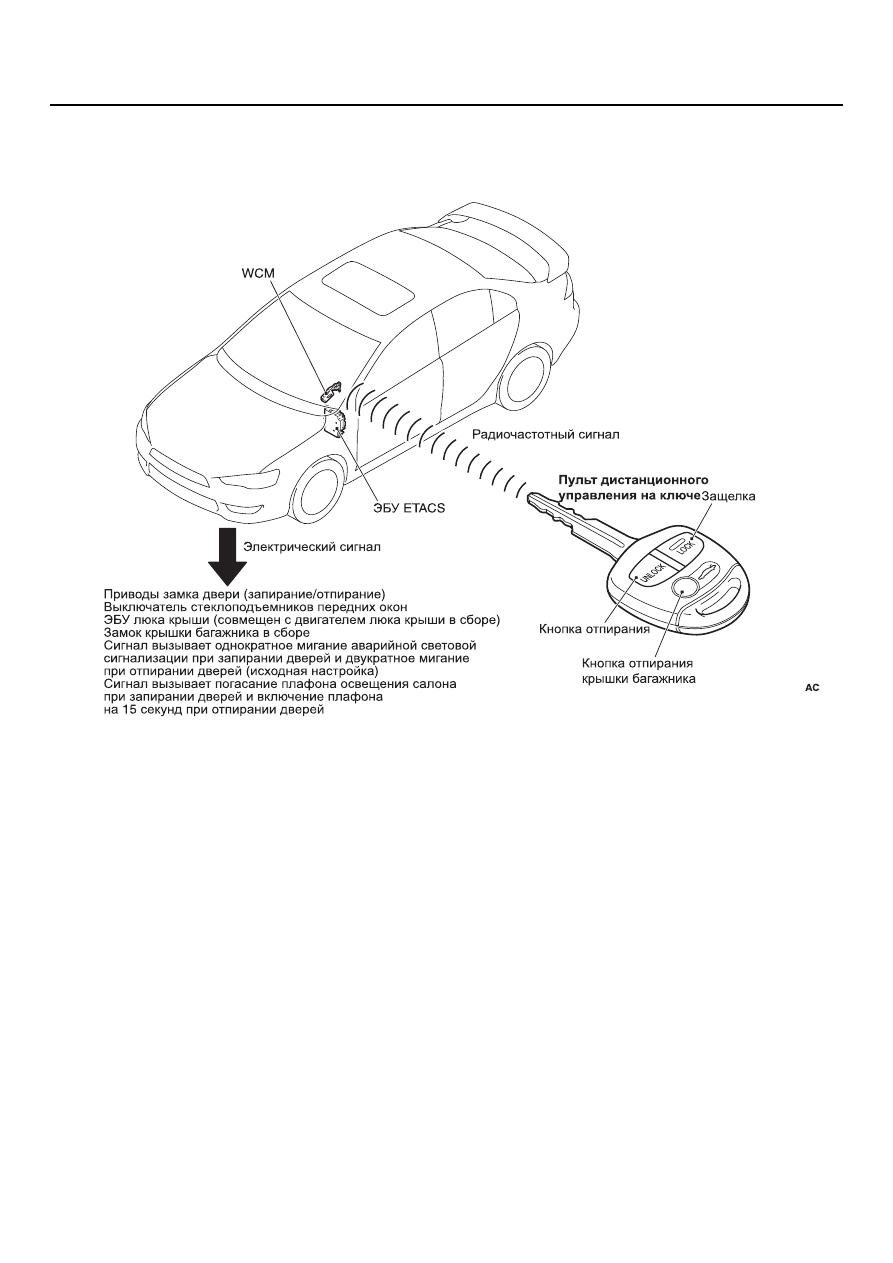

ФУНКЦИЯ ДОСТУПА БЕЗ КЛЮЧА

M2422000400106

Функция доступа без ключа обладает
следующими характеристиками:

• используется три кнопки пульта

дистанционного управления на ключе:
запирание, отпирание и отпирание крышки
багажника;

• WCM совмещает приемное устройство и

приемную антенну;

• при помощи M.U.T.-III можно зарегистрировать

до восьми зашифрованных кодов;

• функции ответной реакции;

ПРИМЕЧАНИЕ. Функцию ответной реакции

можно включать/выключать при помощи
функции пользовательской настройки



(см.

стр.42C-8

).

• Таймер блокирования доступа без ключа;

ПРИМЕЧАНИЕ. При помощи функции

пользовательской настройки (см.

стр.42C-8

)

можно включать/выключать таймер
блокирования доступа без ключа и
настраивать время до запирания.

• с использованием кнопок

запирания/отпирания водитель может
запирать/отпирать все двери, полностью
закрывать электростеклоподъемники,
полностью закрывать люк крыши
<автомобили, оборудованные люком крыши>;

• при помощи функции пользовательской

настройки, можно при необходимости
включать или выключать операцию полного
закрывания электростеклоподъемников и
люка крыши. Кроме того, можно включить
операцию полного открывания
электростеклоподъемников (только для
передних стеклоподъемников).

ПРИМЕЧАНИЕ. При помощи функции

пользовательской настройки можно
включать или выключать операции
электростеклоподъемников и люка крыши
(см.

стр.42C-8

).

AC613102

AC608090

AC613095

РАБОТА СИСТЕМЫ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-5

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИП
РАБОТЫ

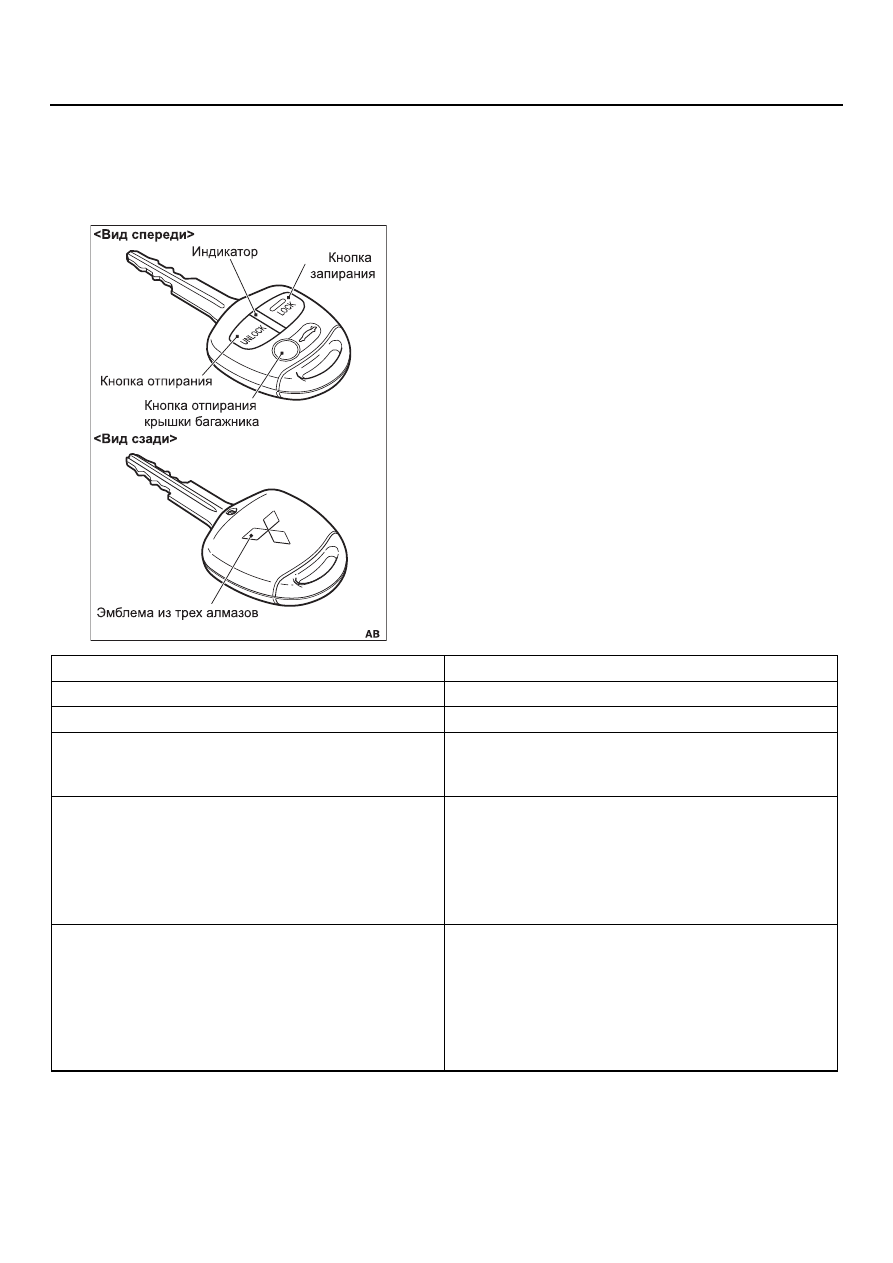

ПУЛЬТ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ НА КЛЮЧЕ

• в основной ключ встроен пульт

дистанционного управления. В нем
используются три кнопки, а специальный
зашифрованный код передается в виде
радиосигнала;

• на обратной стороне головки ключа находится

блестящая серебряная эмблема,
изображающая три бриллианта и придающая
ключу стильный внешний вид;

• на головке ключа находится индикатор,

который светится при передаче сигналов.
Этот индикатор уведомляет вас о состоянии
передачи данных и предупреждает о
разряженном элементе питания;

• в один корпус заключены передающий контур

(печатная плата) и элемент питания. Корпус
находится в головке ключа, что улучшает
защиту от воздействия воды;

• кнопки пульта дистанционного управления на

ключе позволяют системе выполнять
следующие действия:

AC613103

AC309781

AC613095

Операция системы

Операция с ключом

Запирание всех дверей.

Один раз нажмите кнопку запирания.

Отпирание всех дверей.

Один раз нажмите кнопку отпирания.

Отпирание крышки багажника

Нажмите кнопку отпирания крышки багажника два
раза (нажмите кнопку один раз, после чего
нажмите и удерживайте ее в течение 5 секунд).

Полное закрывание электростеклоподъемников и
люка крыши.
ПРИМЕЧАНИЕ.  При помощи функции
пользовательской настройки можно включать
или выключать операцию полного закрывания
электростеклоподъемников и люка крыши.

Нажмите кнопку запирания один раз, чтобы
запереть все двери и не позднее, чем через



30 секунд нажмите и удерживайте кнопку
запирания в течение 1 секунды или более.

Полное открывание электростеклоподъемников
(только для передних стекол).
ПРИМЕЧАНИЕ.  При помощи функции
пользовательской настройки можно
настраивать операцию полного открывания
электростеклоподъемников (только для
передних стекол).

Нажмите кнопку отпирания один раз, чтобы
отпереть все двери и не позднее, чем через 30
секунд нажмите и удерживайте кнопку отпирания
в течение 1 секунды или более.
