РАБОТА СИСТЕМЫ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-14

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИП
РАБОТЫ

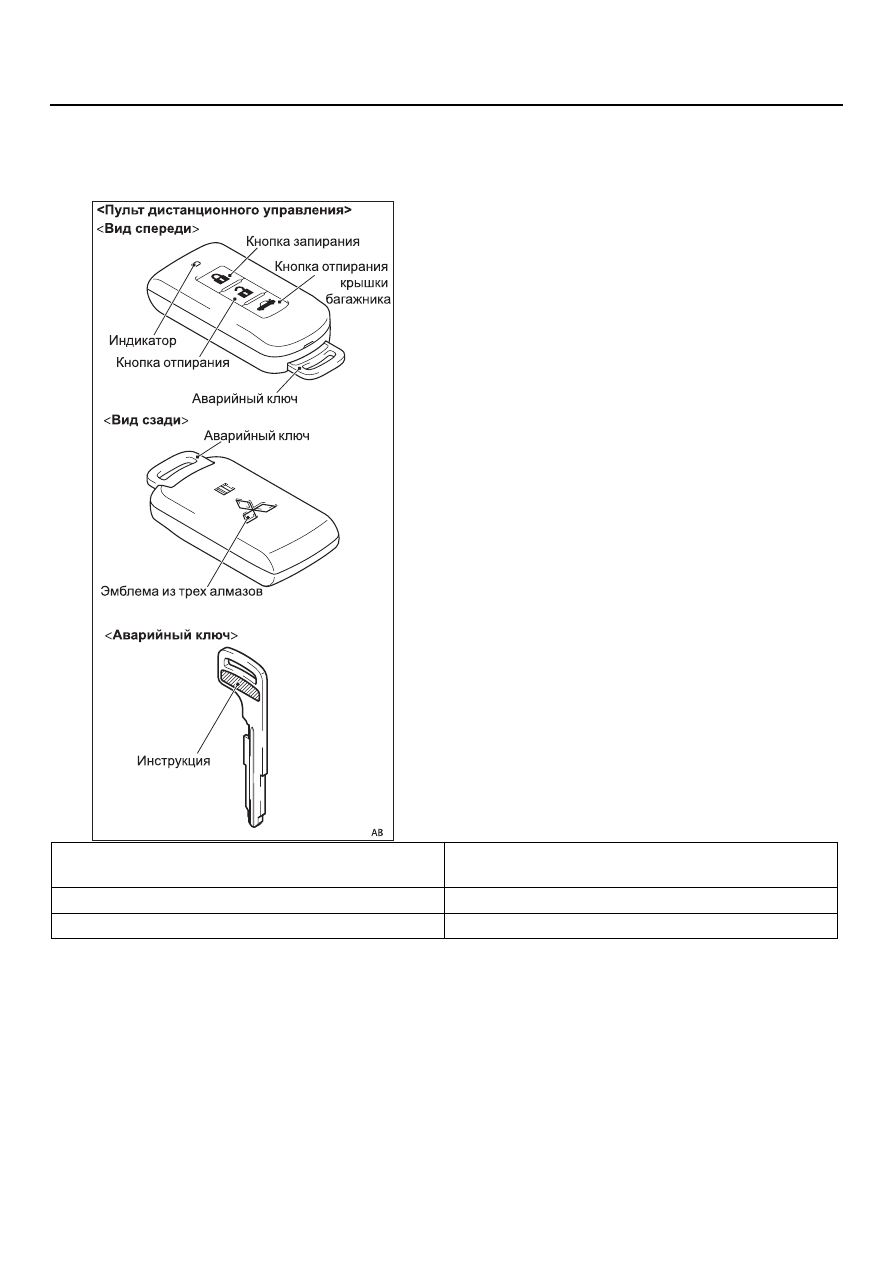

ЭЛЕКТРОННЫЙ КЛЮЧ

• На пульте дистанционного управления

находятся три кнопки, и он передает в виде
электромагнитных волн зашифрованный код,
индивидуальный для каждого ключа.

• Блестящая эмблема из трех алмазов на

обратной стороне пульта дистанционного
управления придает ему стильный вид.

• Матовое покрытие кнопок улучшает их

внешний вид.

• На аварийном ключе выгравировано

упрощенное описание действий, чтобы
пользователи легко могли понять порядок
запуска двигателя в экстренном случае, как,
например, разрядка элемента питания пульта
дистанционного управления.

• На пульте дистанционного управления

находится индикатор, который светится при
получении сигналов. Этот индикатор
уведомляет вас о состоянии передачи данных
и предупреждает о разряженном элементе
питания.

• Кнопки пульта дистанционного управления

позволяют системе выполнять следующие
действия:

AC613106

AC610747

AC608093

AC608094

Работа системы

Использование пульта дистанционного
управления

Запирание всех дверей

Один раз нажмите кнопку запирания

Отпирание всех дверей

Один раз нажмите кнопку отпирания

РАБОТА СИСТЕМЫ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-15

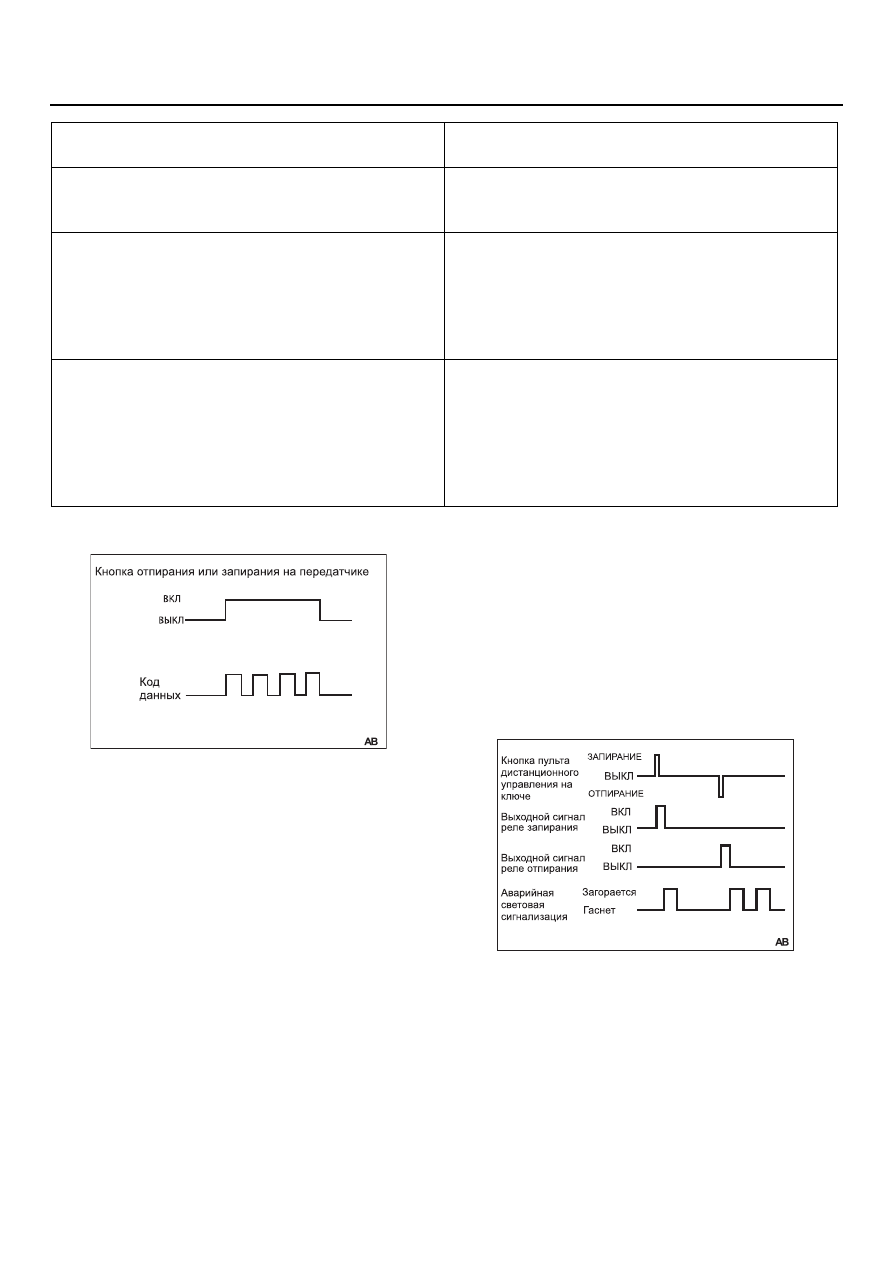

ЗАШИФРОВАННЫЙ КОД

При однократном нажатии кнопки передается
четыре кода данных. Зашифрованный код
идентификации пользователя представляет
собой комбинацию из нулей и единиц, при этом
доступно более 1 миллиона различных
комбинаций. Для предотвращения кражи путем
копирования кодов сигналов, код данных
содержит непрерывно изменяющийся код с
зашифрованным кодом. Изменяющийся код
меняется при каждой передаче сигнала.

ПРИЕМНИК

Приемник вместе с приемной антенной встроен в
антенный модуль приемника. Он передает ЭБУ
KOS сигналы, получаемые антенной от пульта
дистанционного управления. ЭБУ KOS
сравнивает этот сигнал с зарегистрированным в
нем идентификационным кодом и, при

совпадении кодов, из ЭБУ ETACS поступает
выходной сигнал. При подключении M.U.T.-III к
диагностическому разъему можно
зарегистрировать до четырех зашифрованных
кодов пультов дистанционного управления.

ФУНКЦИЯ ОТВЕТНОЙ РЕАКЦИИ
АВАРИЙНОЙ СВЕТОВОЙ
СИГНАЛИЗАЦИИ ПРИ ДОСТУПЕ БЕЗ
КЛЮЧА

Функция ответной реакции аварийной световой
сигнализации позволяет легко узнать состояние
запирания/отпирания даже в дневное время. При
поступлении в ЭБУ ETACS сигнала запирания от
пульта дистанционного управления все двери
запираются и аварийная световая сигнализация
мигает один раз. При поступлении сигнала

Отпирание крышки багажника

Нажмите кнопку отпирания крышки багажника два
раза (нажмите кнопку один раз, после чего
нажмите и удерживайте ее в течение 5 секунд).

Полное закрывание электростеклоподъемников и
люка крыши.
ПРИМЕЧАНИЕ. При помощи функции
пользовательской настройки можно включать
или выключать операцию полного открывания
электростеклоподъемников и люка крыши.

Нажмите кнопку запирания один раз, чтобы
запереть все двери и не позднее, чем через
30 секунд нажмите и удерживайте кнопку
запирания в течение 1 секунды или более.

Полное открывание электростеклоподъемников
(только для передних стекол).
ПРИМЕЧАНИЕ. При помощи функции
пользовательской настройки можно
настраивать операцию полного открывания
электростеклоподъемников (только для
передних стекол).

Нажмите кнопку отпирания один раз, чтобы
отпереть все двери и не позднее, чем через
30 секунд нажмите и удерживайте кнопку
отпирания в течение 1 секунды или более.

Работа системы

Использование пульта дистанционного
управления

AC508281

AC207001

РАБОТА СИСТЕМЫ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-16

отпирания все двери отпираются и аварийная
световая сигнализация мигает дважды. При
помощи функции пользовательской настройки
функцию ответной реакции можно
включать/выключать (см.

стр.42B-23

).

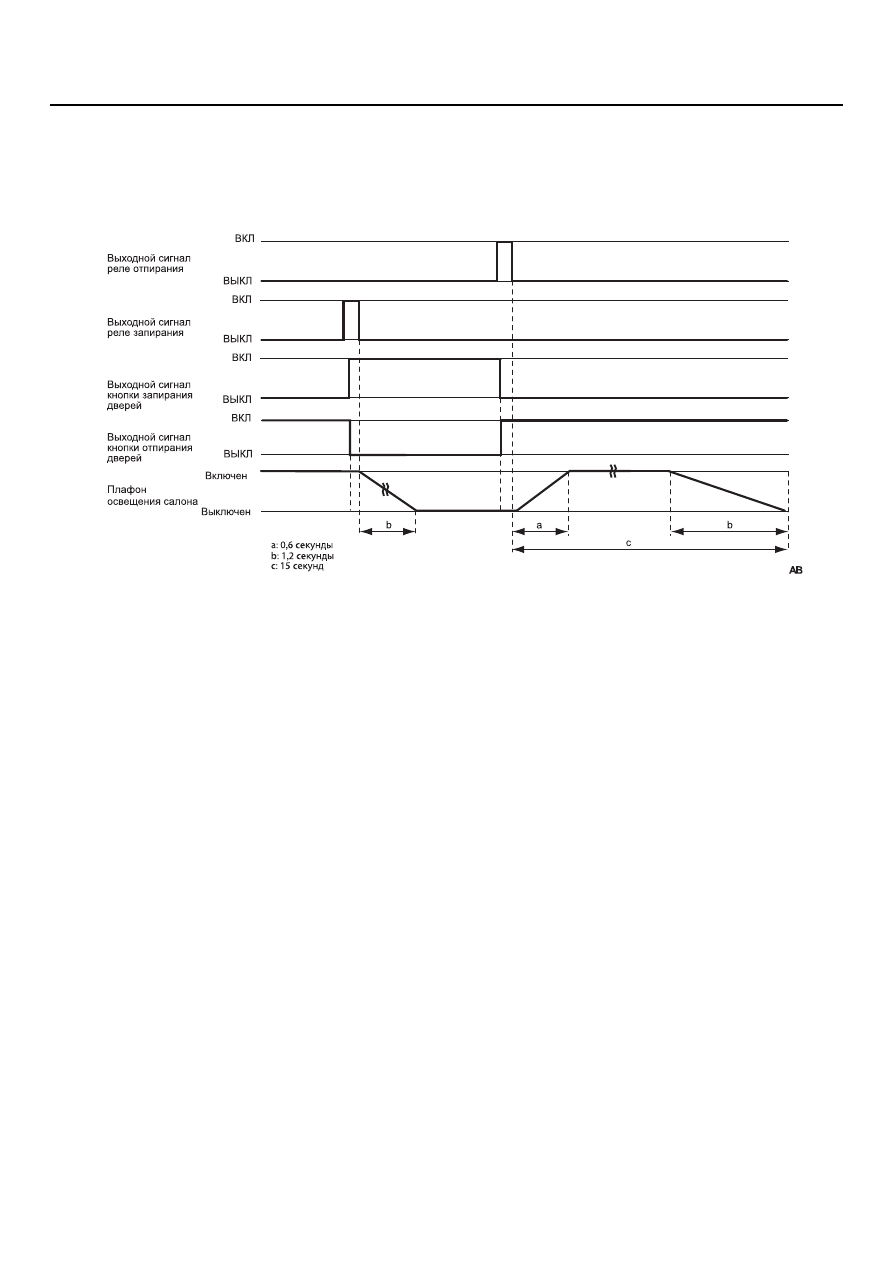

ФУНКЦИЯ ОТВЕТНОЙ РЕАКЦИИ ЛАМП
ОСВЕЩЕНИЯ САЛОНА ПРИ ДОСТУПЕ
БЕЗ КЛЮЧА

При поступлении в ЭБУ ETACS сигнала
запирания от пульта дистанционного управления
через антенный модуль приемника все двери
запираются и лампы освещения салона
погаснут*. При поступлении сигнала отпирания
все двери отпираются и лампа освещения салона
горит в течение 15 секунд. Яркость лампы
освещения салона увеличивается, лампа горит, а
через 15 секунд после включения реле отпирания
дверей лампа гаснет.
* Если двери запираются при помощи пульта
дистанционного управления в то время когда
лампа освещения включена в результате
открытия дверей, она отключается через 1,2
секунды. Кроме того, если двери запираются
при помощи пульта дистанционного управления
когда лампа освещения салона выключена,
лампа не включается.

ВРЕМЯ ТАЙМЕРА ЗАПИРАНИЯ ПРИ
ДОСТУПЕ БЕЗ КЛЮЧА

Когда после отпирания дверей системой доступа
без ключа ни одна из дверей не открывается в
течение 30 секунд, ЭБУ ETACS автоматически
выдает сигнал запирания дверей, чтобы запереть
двери. Данная функция предотвращает

непредвиденное отпирание дверей при
выполнении ошибочных действий. При помощи
функции пользовательской настройки можно
менять время таймера запирания (см.

стр.42B-23

).

УСЛОВИЯ ЗАПРЕТА ОПЕРАЦИЙ

Работа системы запрещается когда:

• Ключ зажигания находится в замке зажигания.

ФУНКЦИЯ ЗАПУСКА ДВИГАТЕЛЯ
(ФУНКЦИЯ ИММОБИЛАЙЗЕРА)

M2421009200117

Когда пульта дистанционного управления
находится у водителя при себе, он может
запускать/глушить двигатель при помощи ручки
выключателя зажигания. Если после
насильственного проникновения используется
ключ, отличный от пульта дистанционного
управления, зарегистрированного для данного
автомобиля, функция иммобилайзера
предотвращает запуск двигателя и не позволяет
начать движение, запрещая впрыск и поджиг
топлива.

AC404883

РАБОТА СИСТЕМЫ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-17

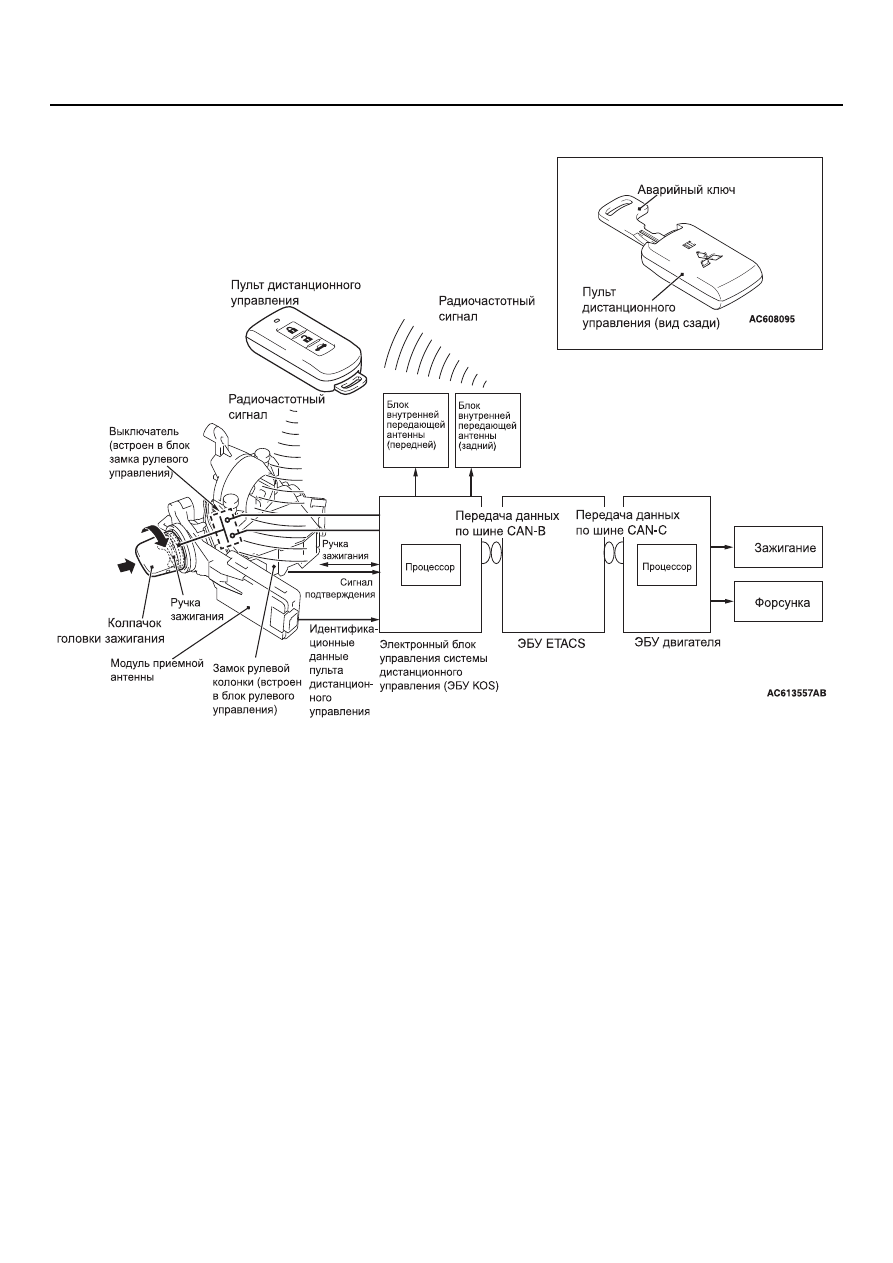

КОНСТРУКТИВНАЯ СХЕМА

ПРИНЦИП РАБОТЫ
КОГДА У ПОЛЬЗОВАТЕЛЯ ПРИ СЕБЕ
НАХОДИТСЯ ЭЛЕКТРОННЫЙ КЛЮЧ

1. Нажмите ручку зажигания на замке рулевой

колонки и кнопка в замке рулевой колонки
включится.

2. При включении кнопки в замке рулевой

колонки ЭБУ KOS включает блок внутренней
передающей антенны для передачи сигнала
пульту дистанционного управления.

3. При получении сигнала передатчика от ЭБУ

KOS пульт дистанционного управления
выполняет удостоверение пульта
дистанционного управления и вычисление
идентификатора ключа и передает
идентификационные данные пульта
дистанционного управления в ЭБУ KOS.
(Пульт дистанционного управления не может
получить сигнал передатчика от ЭБУ KOS,
когда он находится за пределами
действующей зоны запуска двигателя.)

4. Приемная антенна получает сигнал от пульта

дистанционного управления, после чего ЭБУ
KOS сравнивает идентификационные данные
пульта дистанционного управления,
переданные пультом, с данными,
зарегистрированными в ЭБУ KOS.

5. При совпадении этих данных ЭБУ KOS

передает в блок замка рулевой колонки,
находящийся в замке рулевой колонки, сигнал
разблокирования ручки зажигания.

6. При получении сигнала разблокирования

ручки зажигания блок замка зажигания
выполняет обработку (проверка
идентификатора KOS и др.) на основании
полученных данных. При отсутствии проблем
в ходе обработки блок посылает в ЭБУ KOS
сигнал подтверждения и, в то же время,
электрически отключает механизм замка
рулевой колонки, что позволяет поворачивать
ручку зажигания.
