ОБЩАЯ ИНФОРМАЦИЯ

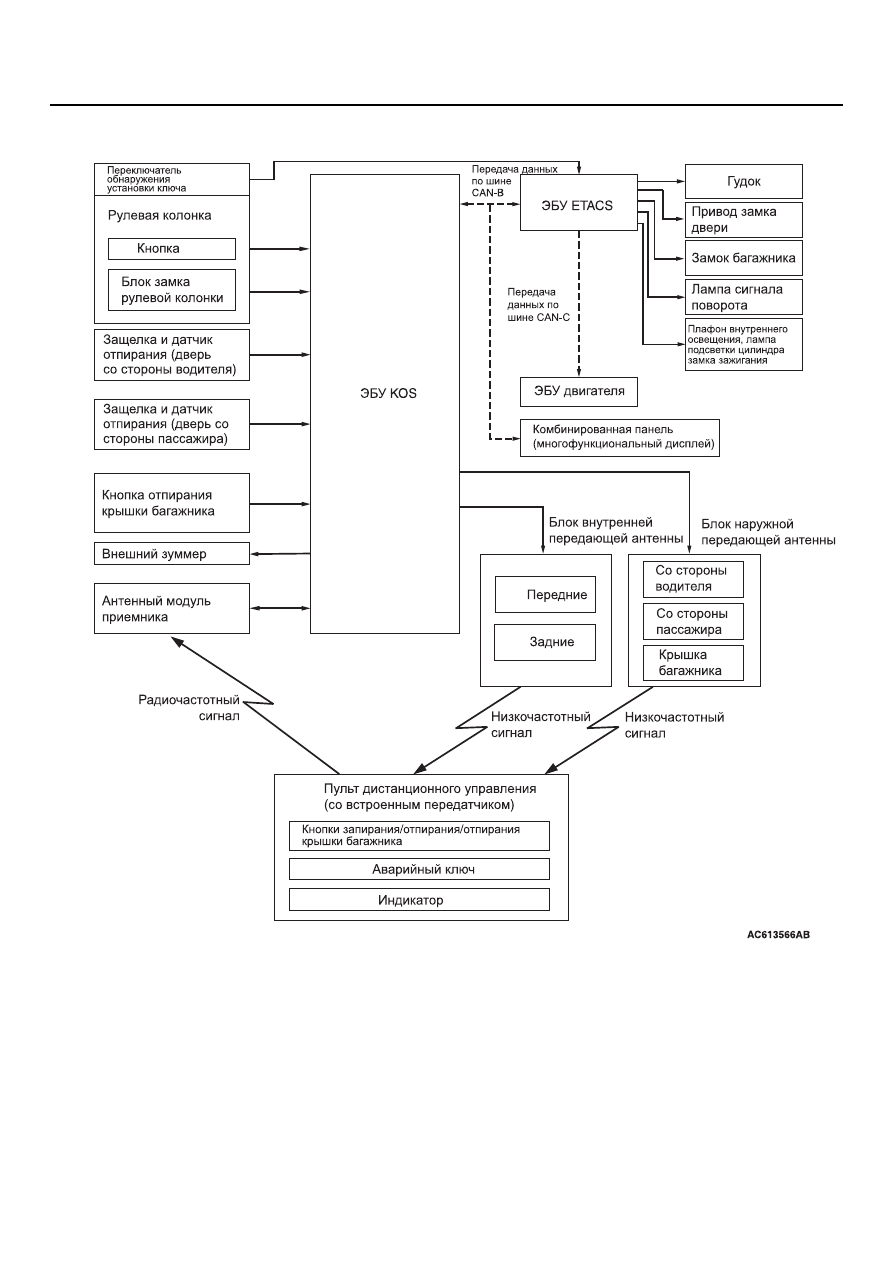

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)
42B-6
*
При регистрации пультов дистанционного
управления ЭБУ KOS нумерует все ключи (от
1 до 4) в порядке их регистрации (исходный
приоритет). Приоритет обновляется всякий
раз при запирании/отпирании дверей и при
нажатии кнопки зажигания. Например, когда на
сигнал, переданный от ЭБУ KOS, ответили
только ключи 1 и 3, у ключей будет новый
приоритет 1-3-2-4. При ответе ключей 3 и 4
приоритет ключей становится 3-4-1-2.

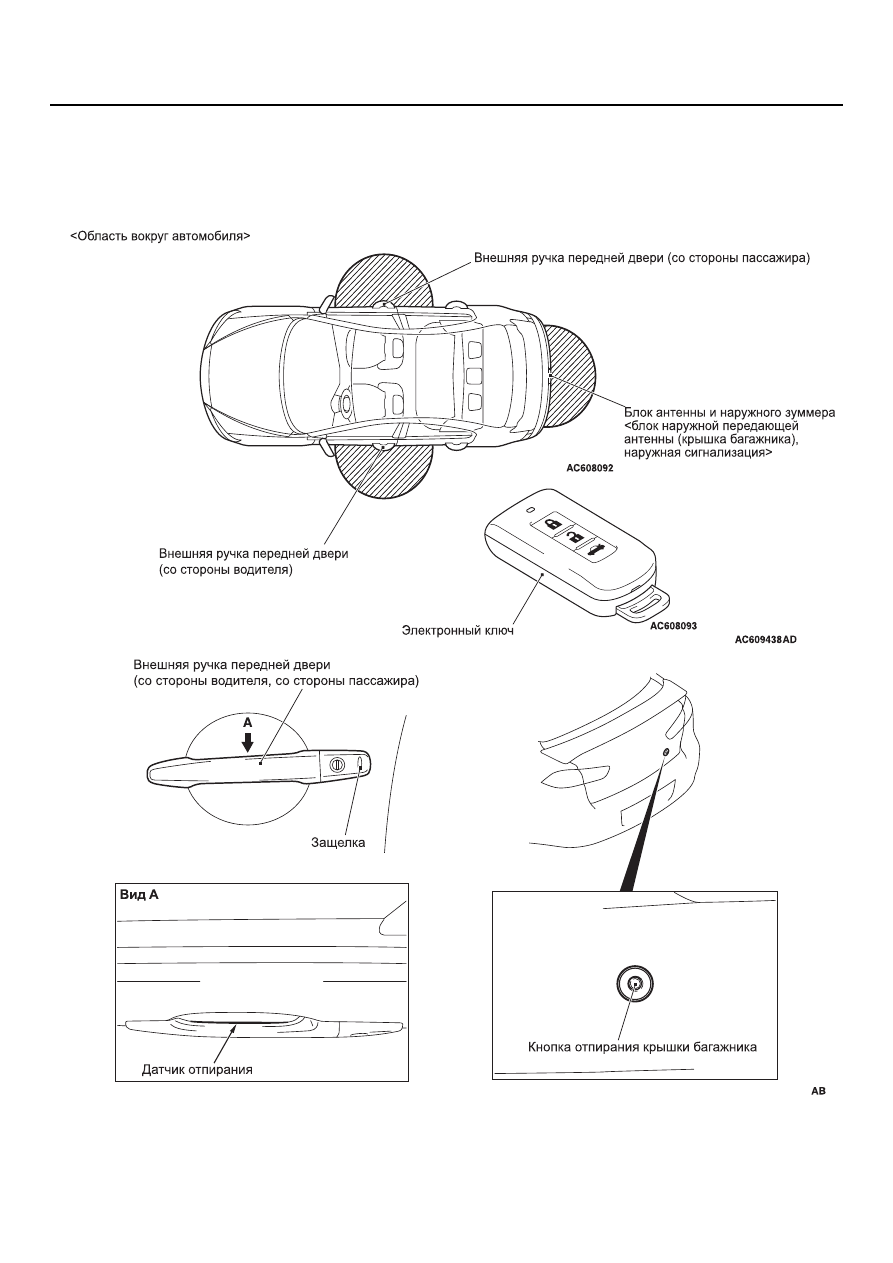

Блок наружной
передающей
антенны
Со стороны
водителя
Преобразует данные, поступающие по проводам от ЭБУ
KOS, в сигнал и передает его пульту дистанционного
управления. (Описание зоны передачи см. в руководстве по
эксплуатации
Со стороны двери
переднего
пассажира
Блок внутренней
передающей
антенны
Передние
Преобразует данные, поступающие по проводам от ЭБУ
KOS, в сигнал и передает его пульту дистанционного
управления. (Описание зоны передачи см. в руководстве по
эксплуатации
− функция запуска двигателя
.)
Задние
Блок антенны и
зуммера
Блок наружной
передающей
антенны (крышка
багажника)
Преобразует данные, поступающие по проводам от ЭБУ
KOS, в сигнал и передает его пульту дистанционного
управления. (Описание зоны передачи см. в руководстве по
эксплуатации
Внешний зуммер
Наружный зуммер издает звуки в случаях, когда:
• Выполняется запирание или отпирание дверей с
использованием функции отпирания дверей.
• Нажимается кнопка запирания на пульте дистанционного
управления, при этом ручка выключателя зажигания
находится в положении "LOCK" (OFF) ("ВЫКЛ"), а кнопка
находится в положении, отличном от "ON" ("ВКЛ").
• Кнопка запирания на пульте дистанционного управления
нажимается в то время, когда ключ находится в машине.
• Кнопка запирания на пульте дистанционного управления
нажимается в то время, когда приоткрыта дверь.
Антенный модуль приемника
Принимает управляющие сигналы кнопок
запирания/отпирания/отпирания крышки багажника на
пульте дистанционного управления, преобразует их в
данные и передает их в ЭБУ KOS.
Комбинированная панель
(многофункциональный дисплей)
Поддерживает связь с ЭБУ KOS по шине CAN. Принимает
запросы предупреждений или предупреждающую
информацию от ЭБУ KOS, управляет миганием сигнального
индикатора.
ЭБУ ETACS
Поддерживает связь с ЭБУ KOS по шине CAN. Принимает
запросы запирания/отпирания дверей от ЭБУ KOS,
передает сигнал запирания/отпирания и мигает
указателями поворота, сообщая водителю о том, что двери
заперты/отперты.
ЭБУ двигателя
Поддерживает связь с ЭБУ KOS по шине CAN.
Разрешает/запрещает запуск двигателя и управляет
работой двигателя. Передает данные об атмосферном
давлении.
Название элемента
Описание выполняемых функций
