Mitsubishi Lancer X. Руководство - часть 77
ОБЩАЯ ИНФОРМАЦИЯ

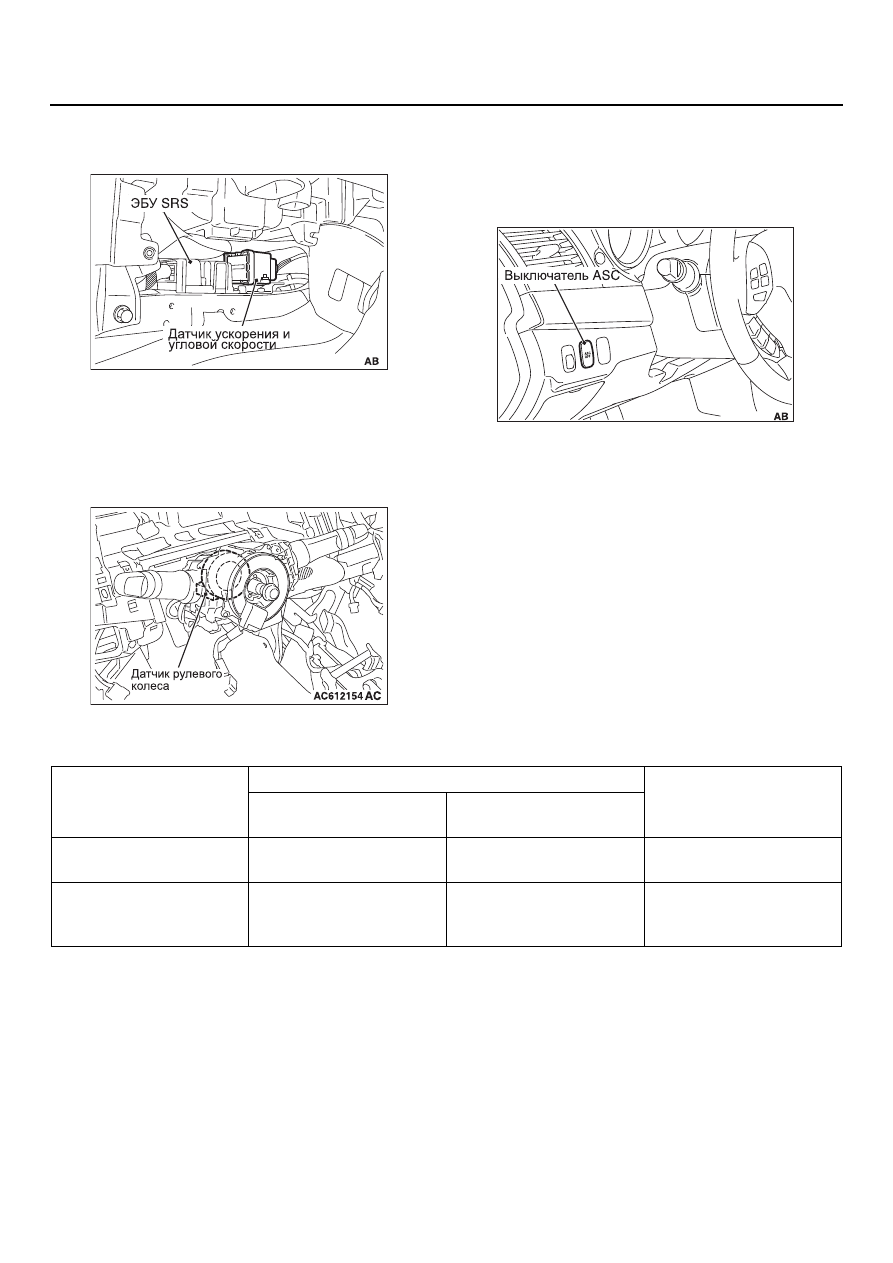

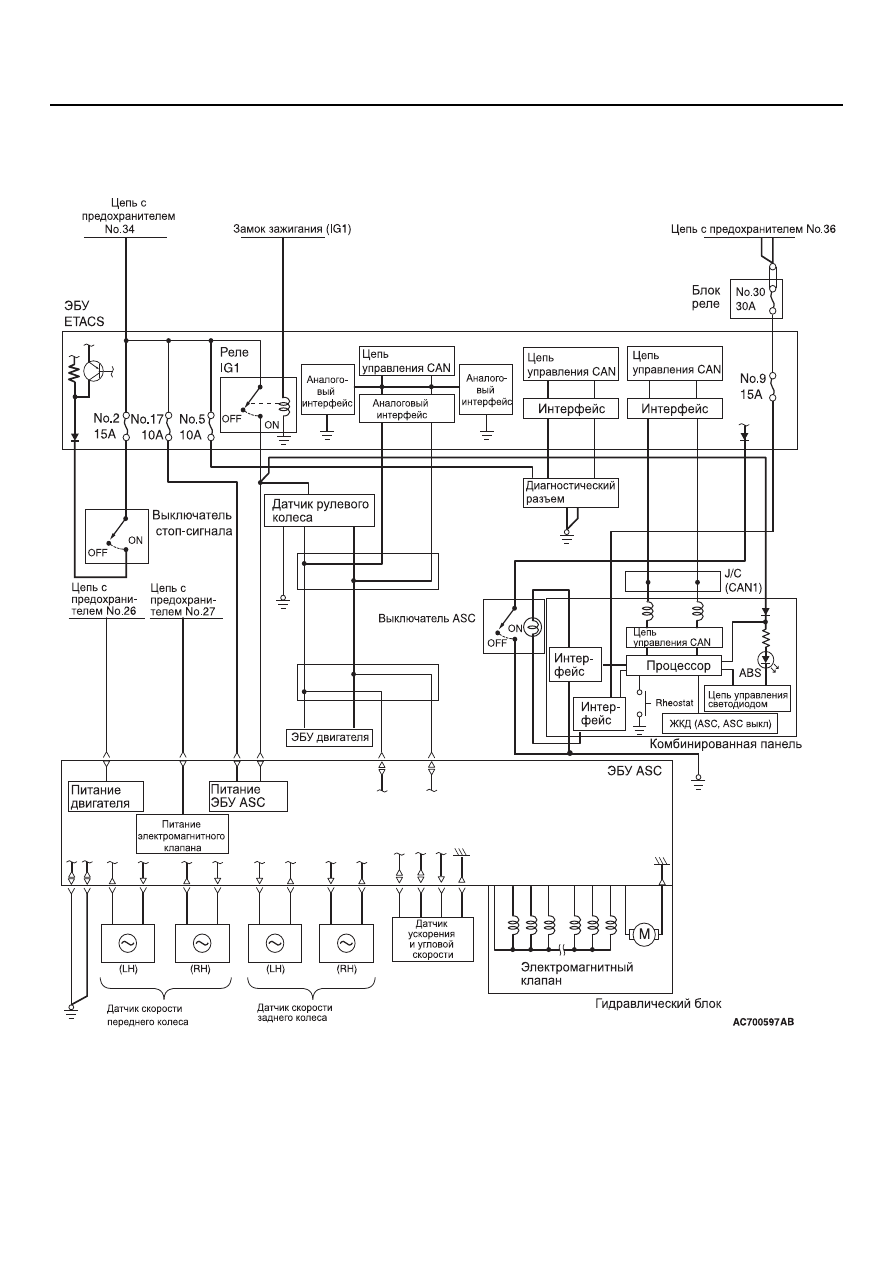

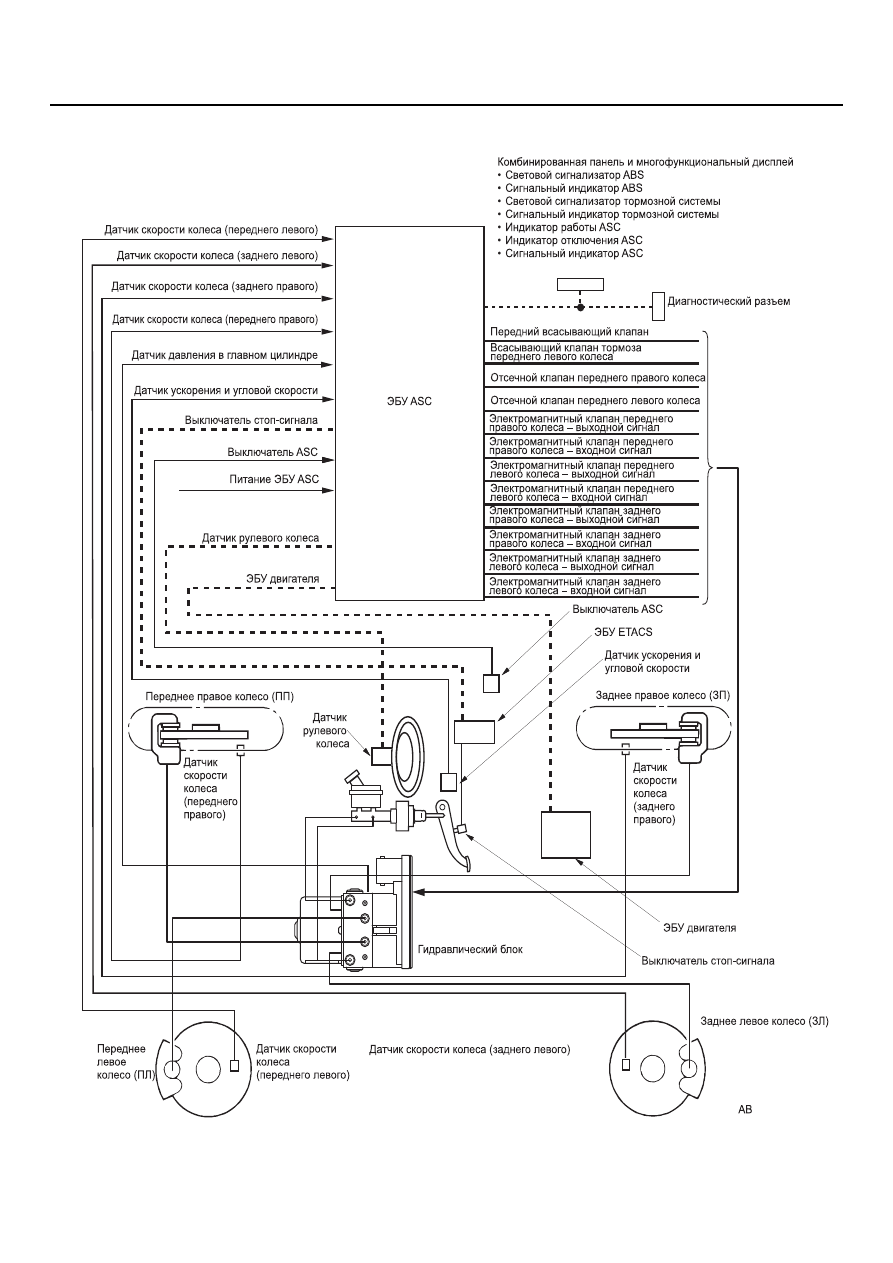

АКТИВНОЕ УПРАВЛЕНИЕ КУРСОВОЙ УСТОЙЧИВОСТЬЮ (ASC)
35C-4
Исполни-
тельный
механизм
Гидравлический блок
8
По сигналу из ЭБУ ASC приводит в действие
электромагнитный клапан и управляет давлением
тормозной жидкости в каждом из колес.
Световой сигнализатор
ABS
9
Свечением, миганием или отключением светового
сигнализатора ABS по сигналам из ЭБУ ASC сообщает
водителю о состоянии системы.
Сигнальный индикатор
ABS
10
Свечением или отключением сигнального индикатора
ABS по сигналам из ЭБУ ASC сообщает водителю о
состоянии системы.
Световой сигнализатор
тормозной системы
11
Используется в качестве светового сигнализатора
тормозной системы для стояночного тормоза, указателя
уровня тормозной жидкости и системы EBD. Свечением,
миганием или отключением светового сигнализатора
тормозной системы по сигналам из ЭБУ ASC сообщает
водителю о состоянии системы.
Сигнальный индикатор
тормозной системы
12
Используется в качестве сигнального индикатора
тормозной системы для указателя уровня тормозной
жидкости и системы EBD. Свечением или отключением
сигнального индикатора тормозной системы по
сигналам из ЭБУ ASC сообщает водителю о состоянии
системы.
Индикатор работы ASC 13
Для функций антипробуксовочной системы и ASC
используется один индикатор. По сигналам из ЭБУ ASC
индикатор работы ASC информирует водителя о
состоянии системы миганием, когда система работает, и
горит при наличии неисправностей в системе.
Индикатор выключения
ASC
14
Сообщает водителю о выключении системы, загораясь
по сигналу от ЭБУ ASC. Сообщает водителю о
перегреве тормозной системы и отключении управления
тормозами антипробуксовочной системой миганием
индикатора выключения ASC с частотой около 2 Гц.
Сигнальный индикатор
ASC
15
Для функций антипробуксовочной системы и ASC
используется один индикатор. По сигналам из ЭБУ ASC
сигнальный индикатор ASC информирует водителя о
состоянии системы свечением при наличии
неисправностей в системе.
Диагностический разъем
16
Служит для подключения к M.U.T.-III и считывания
диагностических кодов.
ЭБУ двигателя
17
Управляет эффективной мощностью двигателя на
основании сигнала, поступающего из ЭБУ ASC.
Блок управления ASC (ЭБУ ASC) 18
Управляет исполнительными устройствами
(гидравлическим блоком) на основании сигналов,
поступающих с датчиков.
Управляет функциями самодиагностики и
самоотключения.
Управляет функцией диагностики (совместим с
M.U.T.-III).
Название элемента
Номер Описание выполняемых функций
