СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СКОРОСТИ

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И СНИЖЕНИЕ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ

17-3

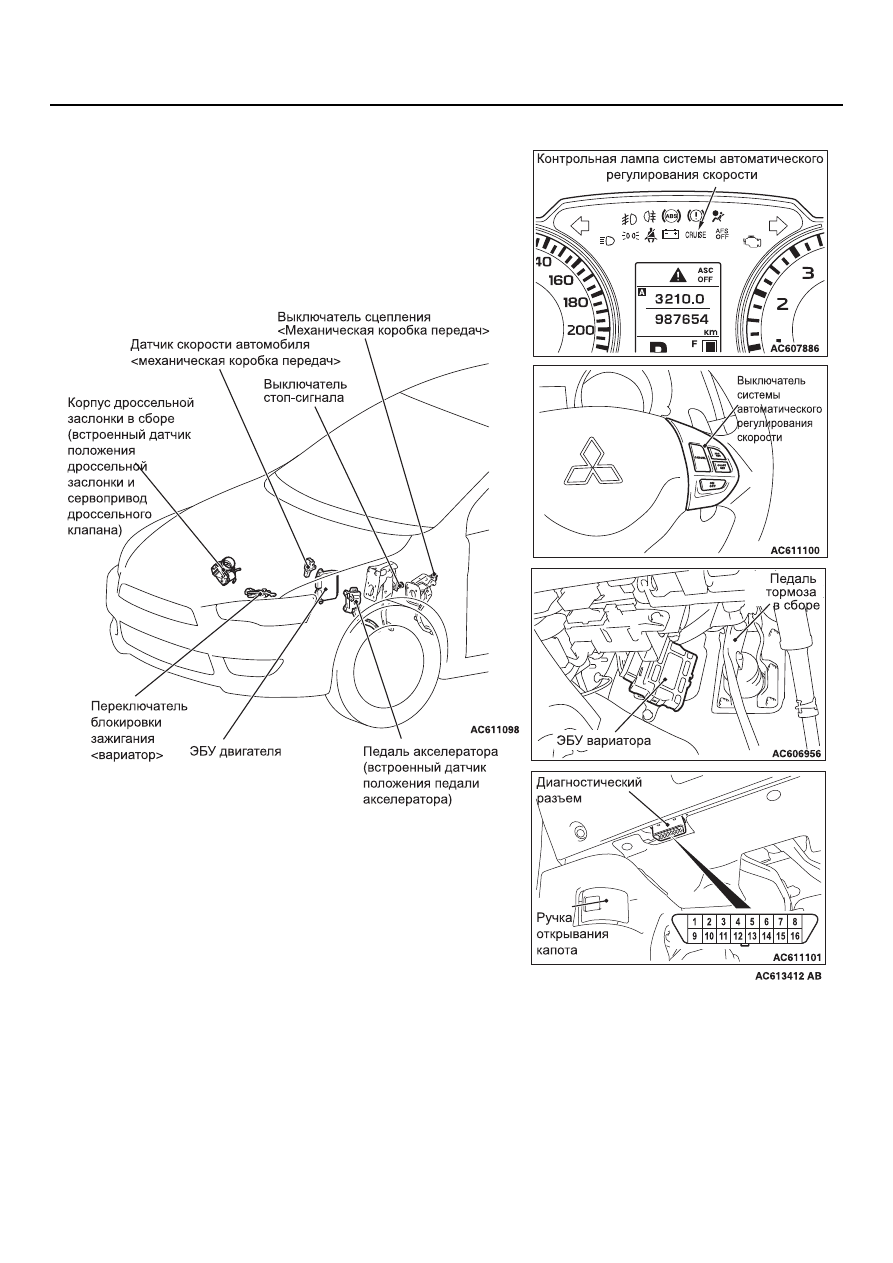

КОНСТРУКТИВНАЯ СХЕМА

СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СКОРОСТИ

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И СНИЖЕНИЕ ТОКСИЧНОСТИ ОТРАБОТАВШИХ

17-4

ЭЛЕМЕНТЫ И ИХ ФУНКЦИИ

Элемент

Функция

Датчик положения педали акселератора

Передает в ЭБУ двигателя информацию о степе-
ни нажатия на педаль акселератора.

Система отмены

Педаль сцепления
<механическая коробка
передач>

Поскольку при выключении сцепления движение
с постоянной скоростью прекращается, система
отслеживает состояния педали сцепления.

Выключатель стоп-сигнала

• Поскольку при торможении движение с посто-

янной скоростью прекращается, система от-
слеживает состояние педали тормоза.

• Для обеспечения надежности в выключатель

стоп-сигнала встроены два выключателя: вы-
ключатель стоп-сигнала и выключатель тормо-
за, предназначенный специально для системы
автоматического регулирования скорости.

Переключатель
блокировки зажигания
<вариатор>

Поскольку при переключении рычага селектора
движение с постоянной скоростью прекращается,
отслеживается положение "N".

Контрольная лампа системы автоматического
регулирования скорости

• Находится на комбинированной панели и заго-

рается при нажатии выключателя "ВКЛ/ВЫКЛ"
(система автоматического регулирования ско-
рости: ВКЛ).

• При мигании лампы выполните считывание

диагностических кодов для системы автомати-
ческого регулирования скорости.

Выключатель
системы
автоматического
регулирования
скорости

Выключатель "ON/OFF"
("ВКЛ/ВЫКЛ")

Выключатель питания системы автоматического
регулирования скорости.

Переключатель
"ACC/RES" ("УСКОРЕНИЕ/



ВОССТАНОВИТЬ")

При помощи переключателей "ACC/RES" и
"COAST/SET" задается скорость автомобиля.

Переключатель
"COAST/SET"
("НАКАТОМ/УСТАНОВКА")
Переключатель "CANCEL"
("ОТМЕНА")

Отключает автоматическое регулирование скоро-
сти.

ЭБУ вариатора <вариатор>

• Управляет вариатором на основании сигналов

управления вариатором, поступающих от ЭБУ
двигателя.

• В ЭБУ двигателя от переключателя блокировки

зажигания поступает сигнал включения рычага
в положение "N".

• Передает в ЭБУ двигателя сигнал датчика ско-

рости вторичного шкива.

Диагностический разъем

При подключении M.U.T.-III можно считывать
входные контрольные коды из ЭБУ двигателя.

СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СКОРОСТИ

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И СНИЖЕНИЕ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ

17-5

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

M2170002000276

СХЕМА СИСТЕМЫ

Модуль системы автоматического регулирования
скорости в ЭБУ двигателя на основании сигналов,
поступающих от переключателей и датчиков,
вычисляет условия работы системы
автоматического регулирования скорости. На
основании вычислений модуль системы
автоматического регулирования скорости выдает
в модуль управления двигателем сигнал

заданного угла нажатия педали акселератора, в
ЭБУ вариатора передает управляющий сигнал, а
на контрольную лампу системы автоматического
управления скоростью комбинированной панели
выдает сигнал включения/выключения.
В модуле управления двигателя нужный угол
открытия дроссельной заслонки вычисляется на
основании заданного сигнала угла нажатия
педали акселератора, поступающего из модуля
системы автоматического регулирования
скорости, и сигнала действительного угла
нажатия педали акселератора, поступающего от
датчика положения педали акселератора, а
скорость автомобиля контролируется
сервоприводом дроссельного клапана.

ЭБУ двигателя

• На основании входных сигналов от датчиков и

переключателей передает сигнал угла откры-
тия дроссельной заслонки.

• На основании входных сигналов от датчиков и

переключателей передает в ЭБУ вариатора
сигнал управления вариатором <вариатор>.

• На основании сигнала скорости автомобиля,

поступающего от датчика скорости автомоби-
ля, выполняет вычисление скорости автомоби-
ля <механическая коробка передач>.

• На основании сигнала датчика скорости вто-

ричного шкива, поступающего от ЭБУ вариато-
ра, выполняет вычисление скорости
автомобиля <вариатор>.

• На основании сигнала выбора положения "N"

переключателя блокировки зажигания, посту-
пающего из ЭБУ вариатора, прекращает дви-
жение с постоянной скоростью. <Вариатор>.

• Посылает на контрольную лампу системы ав-

томатического регулирования скорости сигнал
ВКЛ/ВЫКЛ.

• Передает диагностические коды системы авто-

матического регулирования скорости на конт-
рольную лампу системы автоматического
регулирования скорости.

• Передает на диагностический разъем вход-

ные контрольные коды системы автоматичес-
кого регулирования скорости.

Сервопривод дроссельного клапана

Дроссельный клапан открывается и закрывается
по управляющему сигналу угла открытия
дроссельной заслонки, поступающему от ЭБУ
двигателя.

Датчик положения дроссельной заслонки

Передает в ЭБУ двигателя угол открытия дрос-
сельной заслонки.

Датчик скорости автомобиля <механическая
коробка передач>

Передает в ЭБУ двигателя сигнал скорости авто-
мобиля, пропорциональный скорости автомобиля.

Элемент

Функция

СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СКОРОСТИ

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И СНИЖЕНИЕ ТОКСИЧНОСТИ ОТРАБОТАВШИХ

17-6

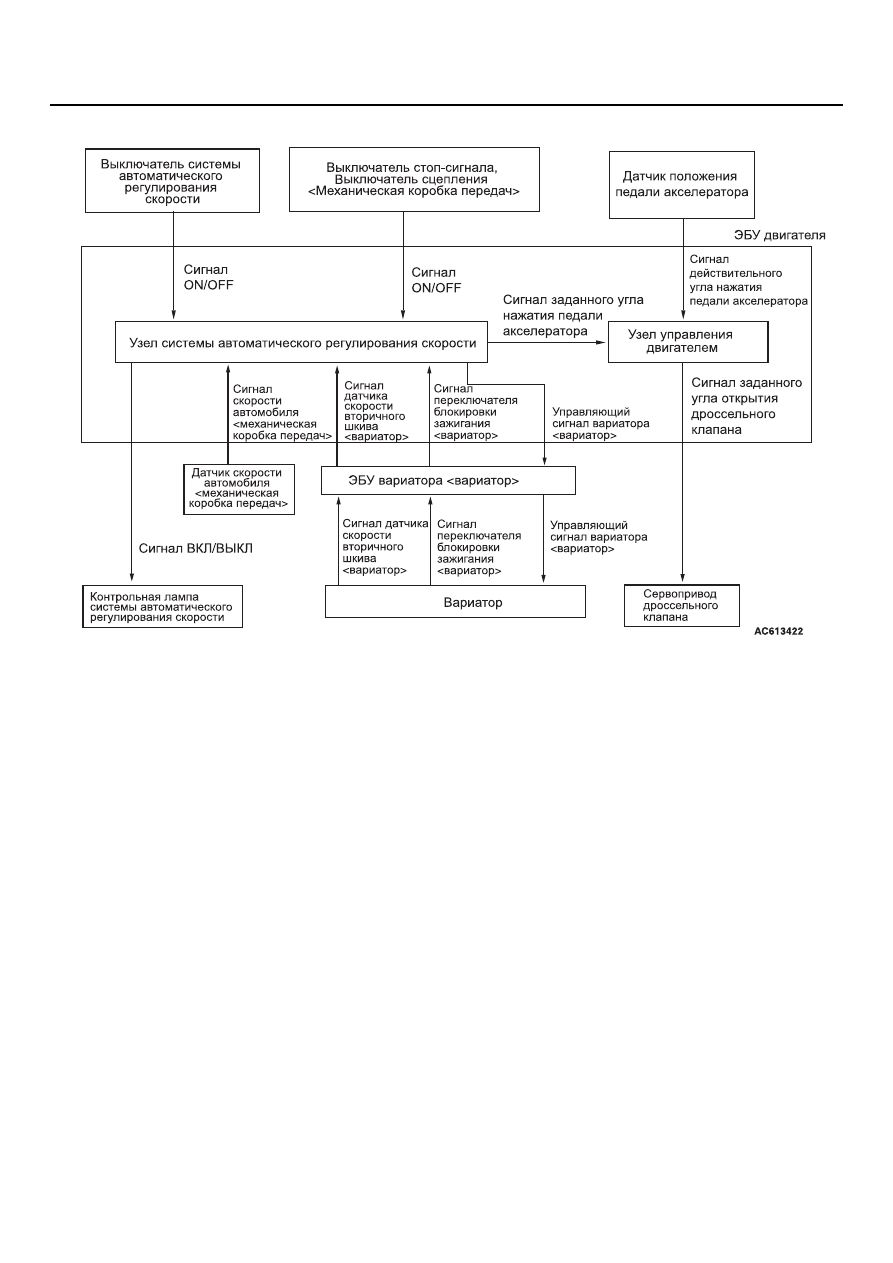

БЛОК-СХЕМА

ФУНКЦИИ СИСТЕМЫ
ФУНКЦИЯ УСТАНОВКИ

1. При движении со скоростью из диапазона от

40 до 200 км/ч, нажмите и отпустите
переключатель "COAST/SET".

2. При отпускании переключателя "COAST/SET"

система автоматического регулирования
скорости сохраняет значение скорости
автомобиля, после чего осуществляется
движение с сохраненным значением скорости.

3. При нажатии переключателя "COAST/SET" во

время движения со скоростью около 200 км/ч и
быстрее движение с постоянной скоростью не
осуществляется.

ФУНКЦИЯ ДВИЖЕНИЯ НАКАТОМ

1. При удерживании переключателя

"COAST/SET" в течение 0,5 секунды и более
во время движения с постоянной скоростью
дроссельная заслонка полностью закрывается
на время удерживания переключателя, и
автомобиль замедляется.

2. После отпускания переключателя

"COAST/SET" установившаяся скорость
автомобиля вновь сохраняется, после чего
осуществляется движение с сохраненным
значением скорости.

3. Кроме того, при нажатии переключателя

"COAST/SET" менее чем на 0,5 секунды
скорость автомобиля снижается на 1,6 км/ч по
сравнению с предыдущим значением скорости
постоянного движения. Уменьшенное значение
скорости вновь сохраняется, после чего
осуществляется движение с сохраненным
значением скорости.

4. При нажатии и удерживании переключателя

"COAST/SET" и последующем уменьшении
скорости автомобиля до значения около 40
км/ч и менее функции установки и наката
отменяются, а движение с постоянной
скоростью прекращается.

ФУНКЦИЯ ВОЗОБНОВЛЕНИЯ

1. При движении с постоянной скоростью

нажмите кнопку "CANCEL" или педаль
тормоза, чтобы прекратить движение с
постоянной скоростью.
