ДАТЧИК
МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)
13A-6

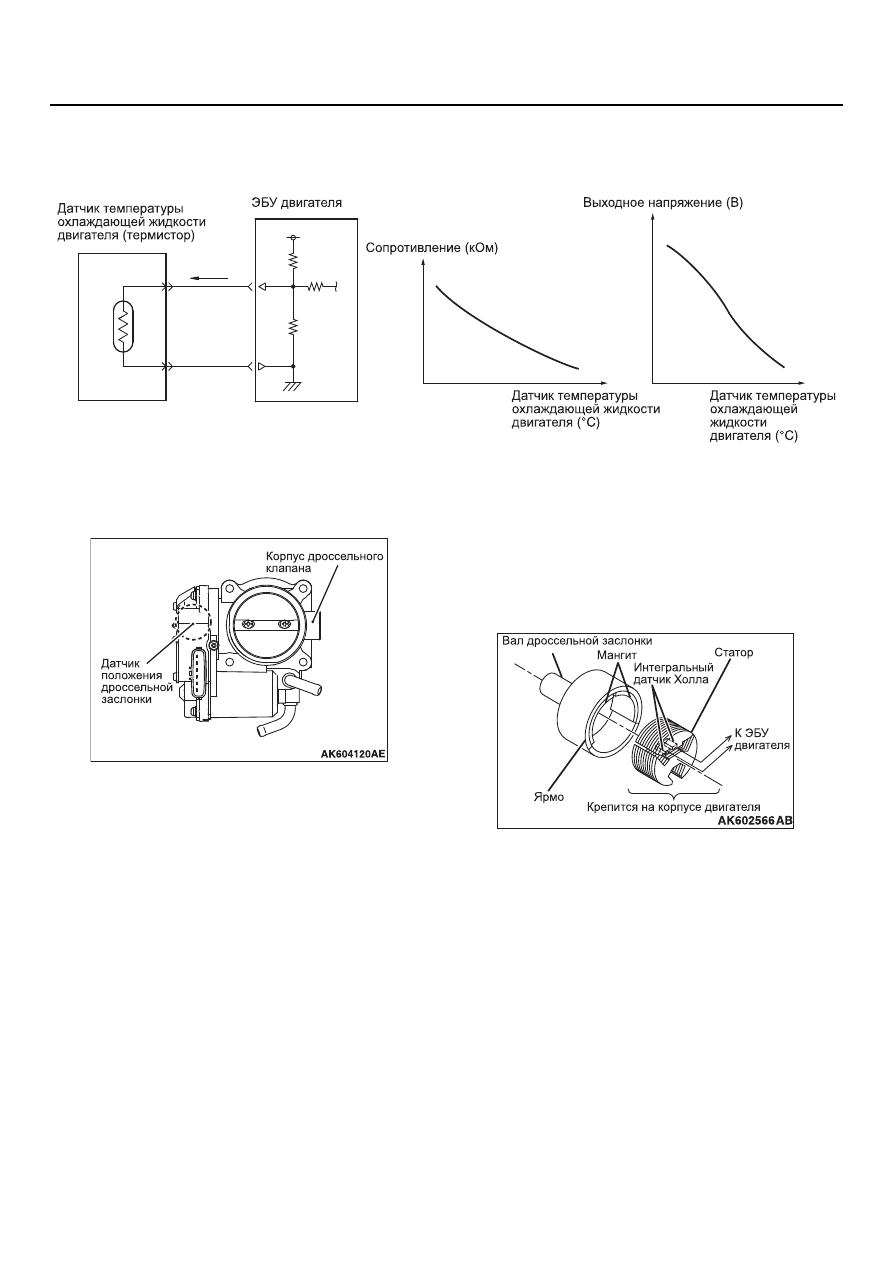

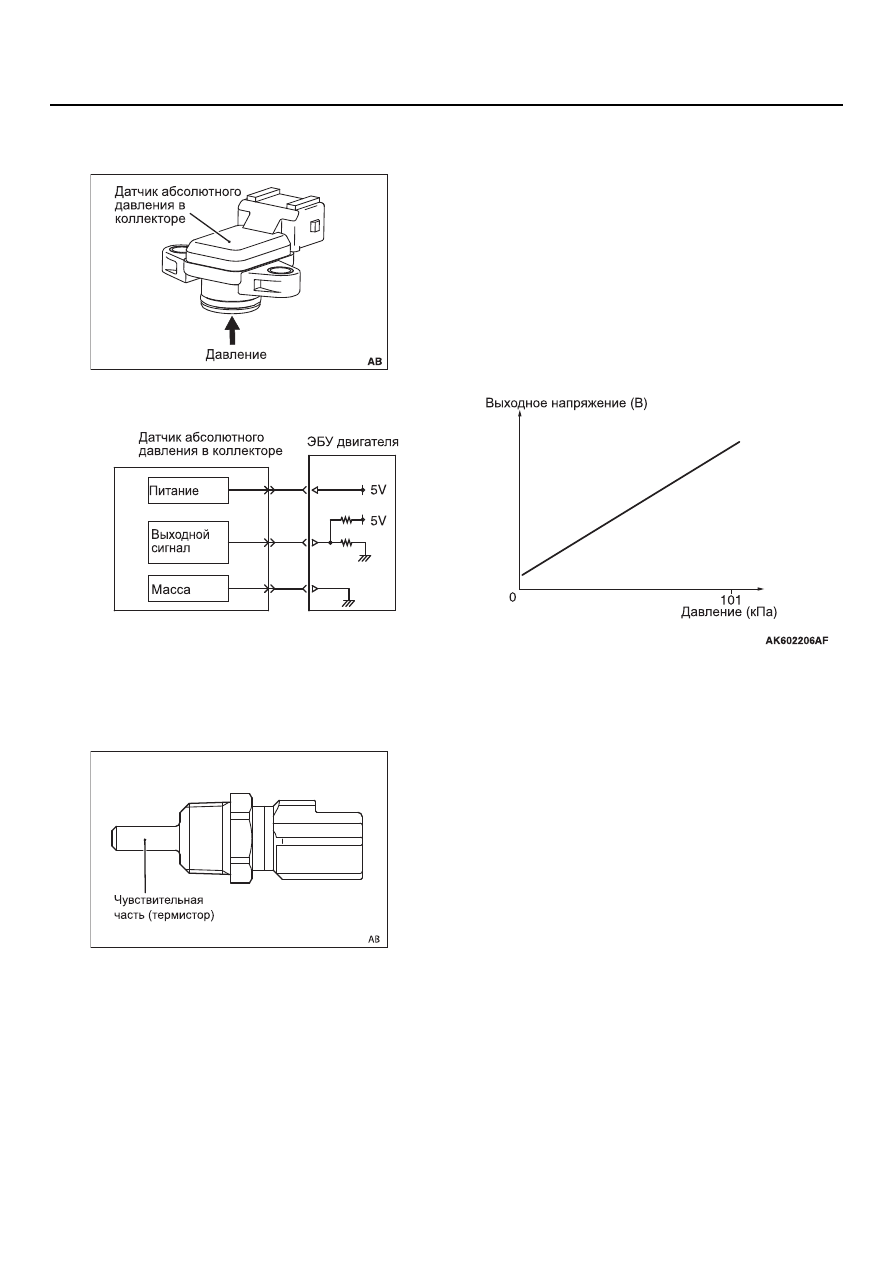

ДАТЧИК
M2132001000587
ДАТЧИК РАСХОДА ВОЗДУХА

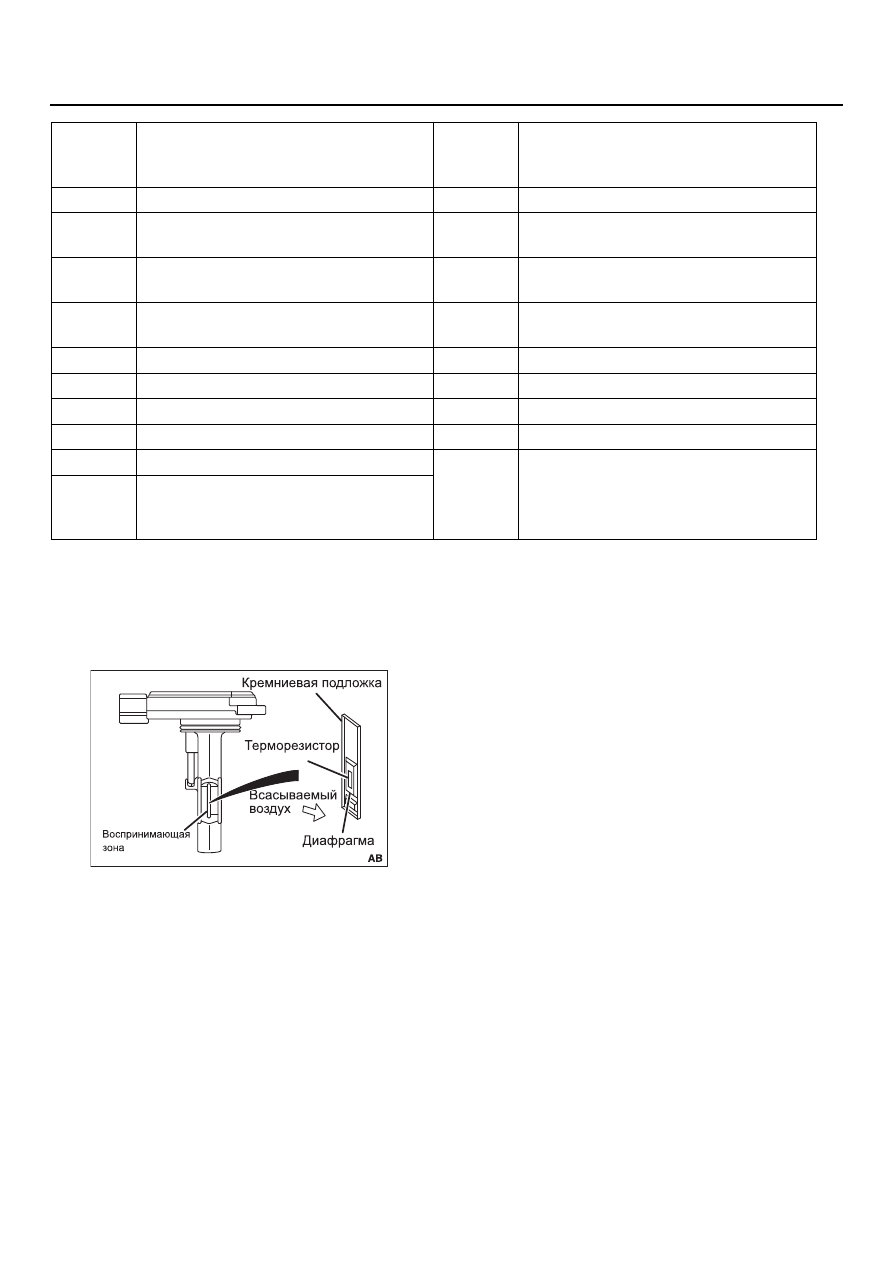

Датчик расхода воздуха установлен в
воздухозаборнике. Датчик расхода воздуха
представляет собой очень маленький
термочувствительный резистор. Датчик расхода
воздуха управляет током, проходящим через
терморезистор так, чтобы его температура
оставалась постоянной по отношению к
температуре поступающего воздуха. При
увеличении расхода воздуха скорость воздушного
потока возрастает, также возрастает передача
тепла воздуху от терморезистора. При этом
датчик расхода воздуха увеличивает ток,
проходящий через терморезистор. Таким
образом, при возрастании расхода воздуха
увеличивается величина тока. Датчик расхода
воздуха определяет расход воздуха по величине
электрического тока. Датчик расхода воздуха
усиливает значение электрического тока и
передает его в ЭБУ двигателя. ЭБУ двигателя
использует этот ток на выходе и обороты
двигателя для вычисления и определения

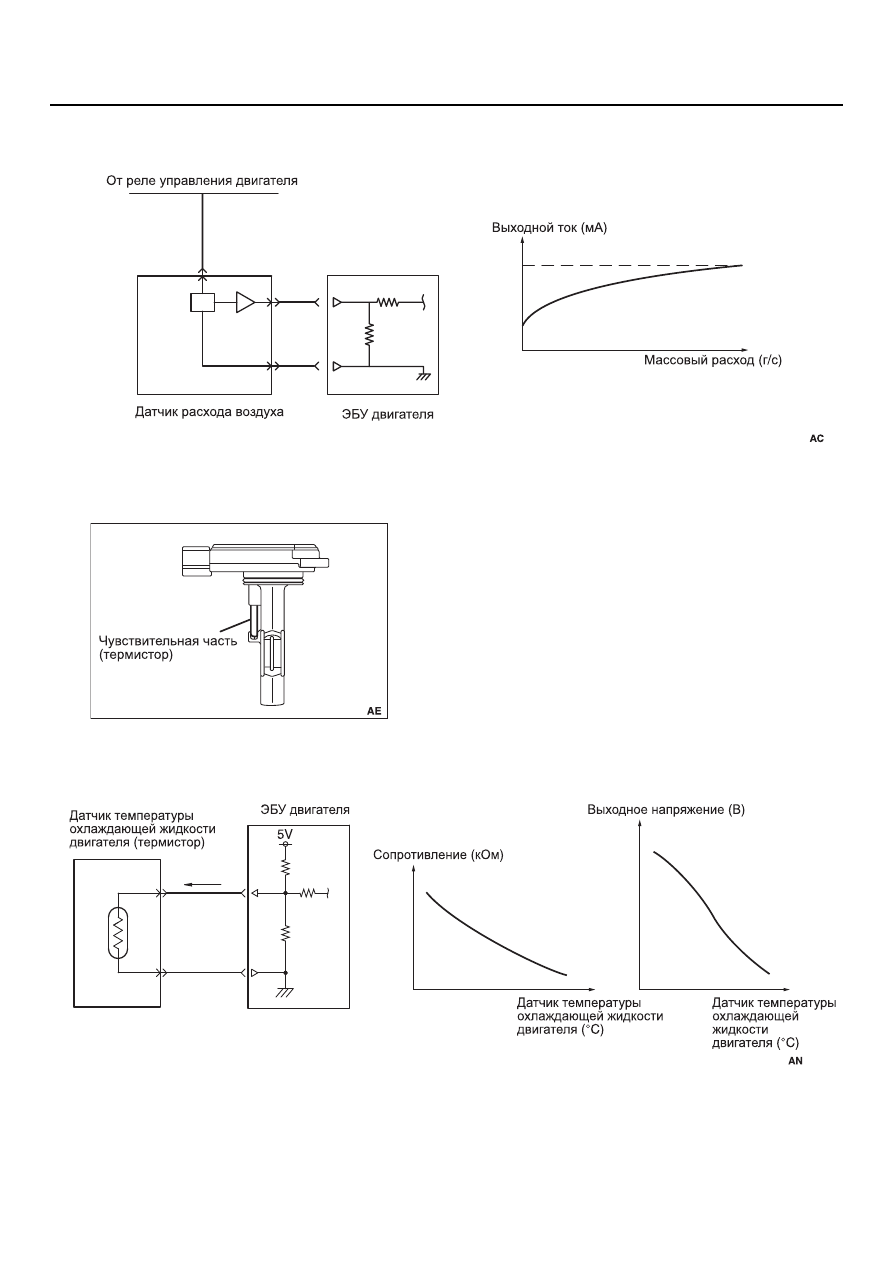

базового времени впрыска топлива. Свойства
датчика приведены на рисунке.
78
Питание датчика положения педали
акселератора (вспомогательного)
79
Контакт массы датчика положения
педали акселератора
(вспомогательного)
81
Контакт массы датчиков
82
Источник питания
83
Контакт массы сервопривода
дроссельного клапана
84
Реле сервопривода дроссельного
клапана
87
Датчик расхода воздуха
88
Контакт массы датчика расхода
воздуха
89
Датчик температуры всасываемого
воздуха
90
Интерфейс CAN (высокоскоростной)
91
Интерфейс CAN (низкоскоростной)
92
Замок зажигания - IG
93
Контакт массы датчиков
96
Реле топливного насоса
102
Реле компрессора кондиционера
103
Питание перезаписи флэш-ЭСППЗУ
104
Резервное питание
105
Замок зажигания - ST (ПУСК)
106
Реле стартера
109
Датчик скорости автомобиля
<механическая коробка передач>
110
Контакт массы датчика скорости
автомобиля <механическая коробка
передач>
AK602252
