Mitsubishi Lancer X. Руководство - часть 50





ОБЩАЯ ИНФОРМАЦИЯ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-2

ОБЩАЯ ИНФОРМАЦИЯ

M2132000101313

Ниже приведено описание управления
двигателем 4B11.

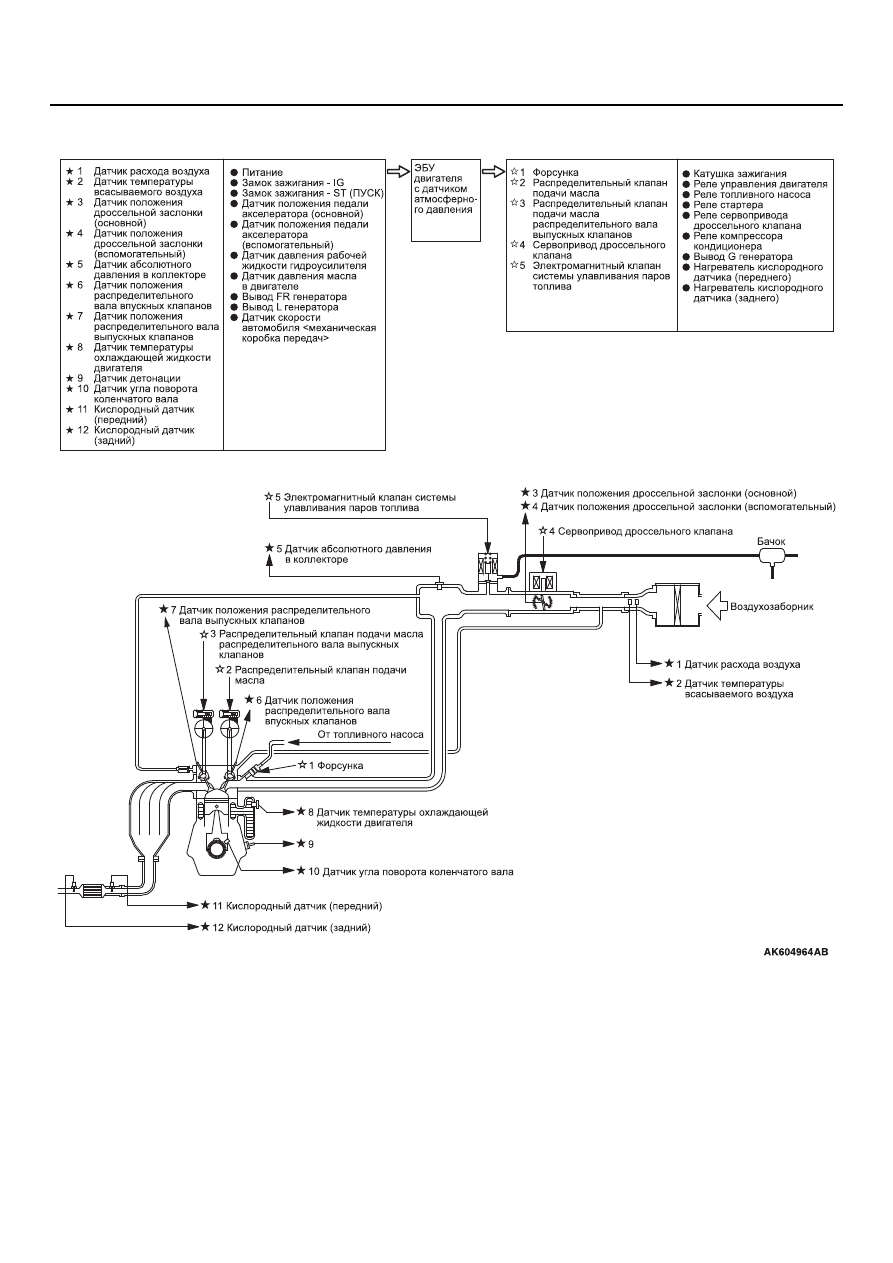

Блок-схема системы

ОБЩАЯ ИНФОРМАЦИЯ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-3

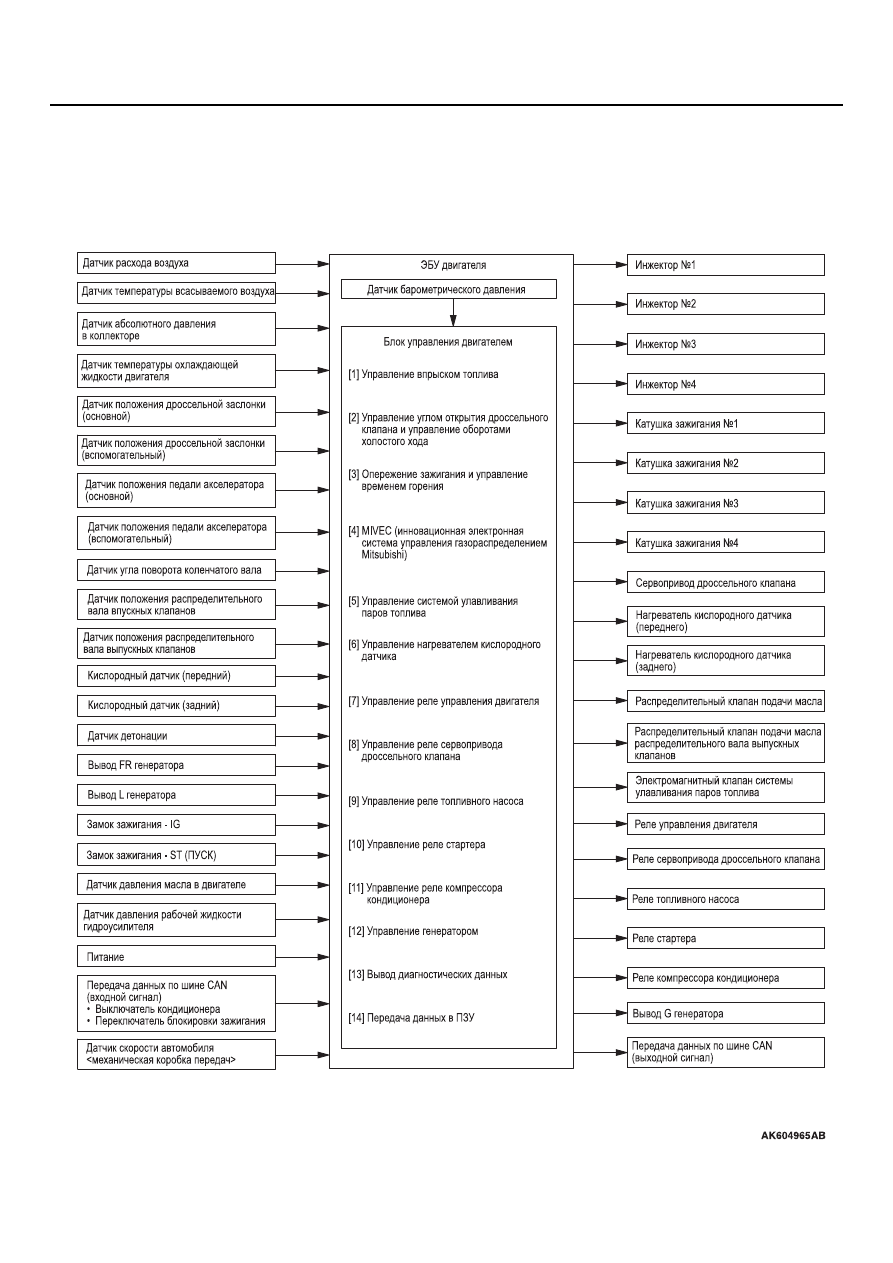

Диаграмма системы управления

Датчик детоноции

БЛОК УПРАВЛЕНИЯ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-4

БЛОК УПРАВЛЕНИЯ

M2132021500175

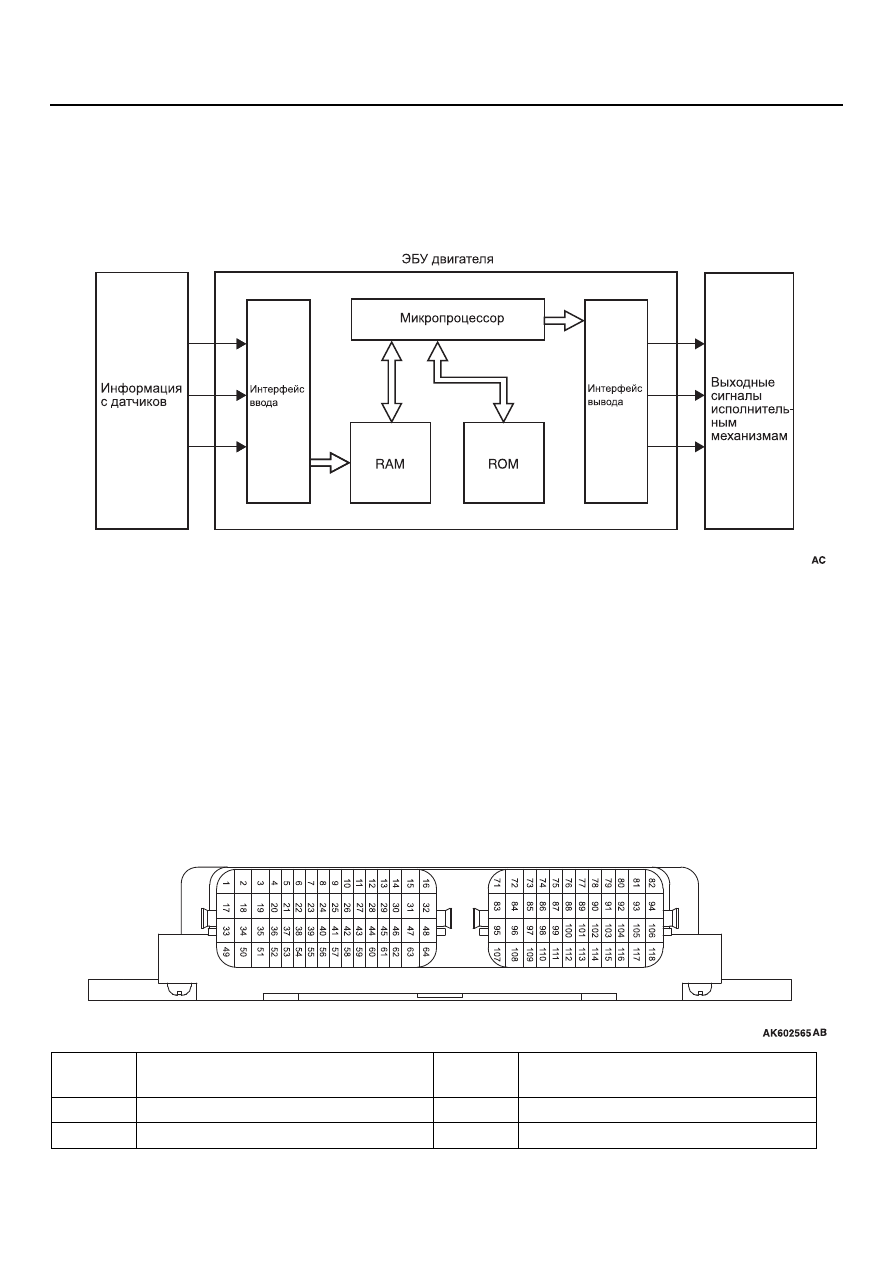

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
(ЭБУ) ДВИГАТЕЛЯ

ЭБУ двигателя установлен в моторном
отделении. ЭБУ двигателя определяет
(вычисляет) оптимальные настройки для
постоянно изменяющихся дорожных условий на
основании информации, поступающей от
датчиков, и приводит в действие исполнительный
механизм. ЭБУ двигателя состоит из 32-битного
микропроцессора, оперативного запоминающего
устройства (ОЗУ), постоянного запоминающего
устройства (ПЗУ) и интерфейса ввода/вывода. В
ЭБУ двигателя в качестве ПЗУ используется
флэш-память, позволяющая при помощи
специальных устройств перезаписывать

управляющие данные в целях их изменения и
исправления. Чтобы сохраненные
корректировочные данные не удалялись даже
при отключении клемм аккумулятора в нем также
используется электрически стираемое
программируемое постоянное запоминающее
устройство (ЭСППЗУ).

РАСПОЛОЖЕНИЕ ВХОДНЫХ И
ВЫХОДНЫХ КОНТАКТОВ РАЗЪЕМА
ЭБУ ДВИГАТЕЛЯ

AK602218

1

Распределительный клапан подачи
масла

2

Инжектор №1

3

Инжектор №2

4

Катушка зажигания №1

5

Катушка зажигания №2

6

Сигнал активности стартера

БЛОК УПРАВЛЕНИЯ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-5

7

Датчик положения
распределительного вала выпускных
клапанов

8

Датчик угла поворота коленчатого
вала

9

Питание датчиков

10

Датчик положения дроссельной
заслонки (основной)

11

Датчик положения дроссельной
заслонки (вспомогательный)

12

Питание датчика положения
дроссельной заслонки

13

Контакт массы датчика положения
дроссельной заслонки

14

Датчик положения
распределительного вала впускных
клапанов

15

Сервопривод дроссельного клапана
(+)

16

Сервопривод дроссельного клапана
(

−)

17

Распределительный клапан подачи
масла распределительного вала
выпускных клапанов

18

Инжектор №3

19

Инжектор №4

20

Катушка зажигания №3

21

Катушка зажигания №4

23

Контакт массы датчика положения
распределительного вала выпускных
клапанов

24

Контакт массы датчика угла поворота
коленчатого вала

25

Датчик детонации

26

Датчик температуры охлаждающей
жидкости двигателя

27

Контакт массы датчика температуры
охлаждающей жидкости двигателя

30

Контакт массы датчика положения
распределительного вала впускных
клапанов

34

Нагреватель кислородного датчика
(переднего)

35

Нагреватель кислородного датчика
(заднего)

36

Датчик давления масла в двигателе

37

Электромагнитный клапан системы
улавливания паров топлива

38

Кислородный датчик (передний)

39

Напряжение смещения кислородного
датчика (переднего)

40

Кислородный датчик (задний)

41

Напряжение смещения кислородного
датчика (заднего)

42

Контакт массы датчика детонации

44

Питание датчика абсолютного
давления в коллекторе

45

Датчик абсолютного давления в
коллекторе

46

Контакт массы датчика абсолютного
давления в коллекторе

58

Датчик давления рабочей жидкости
гидроусилителя

60

Вывод G генератора

61

Вывод FR генератора

62

Вывод L генератора

71

Контакт массы сервопривода
дроссельного клапана

72

Питание сервопривода дроссельного
клапана

73

Реле управления двигателя

74

Датчик положения педали
акселератора (основной)

75

Питание датчика положения педали
акселератора (основного)

76

Контакт массы датчика положения
педали акселератора (основного)

77

Датчик положения педали
акселератора (вспомогательный)
