Mitsubishi Lancer X. Руководство - часть 43

БАЗОВЫЙ ДВИГАТЕЛЬ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-9

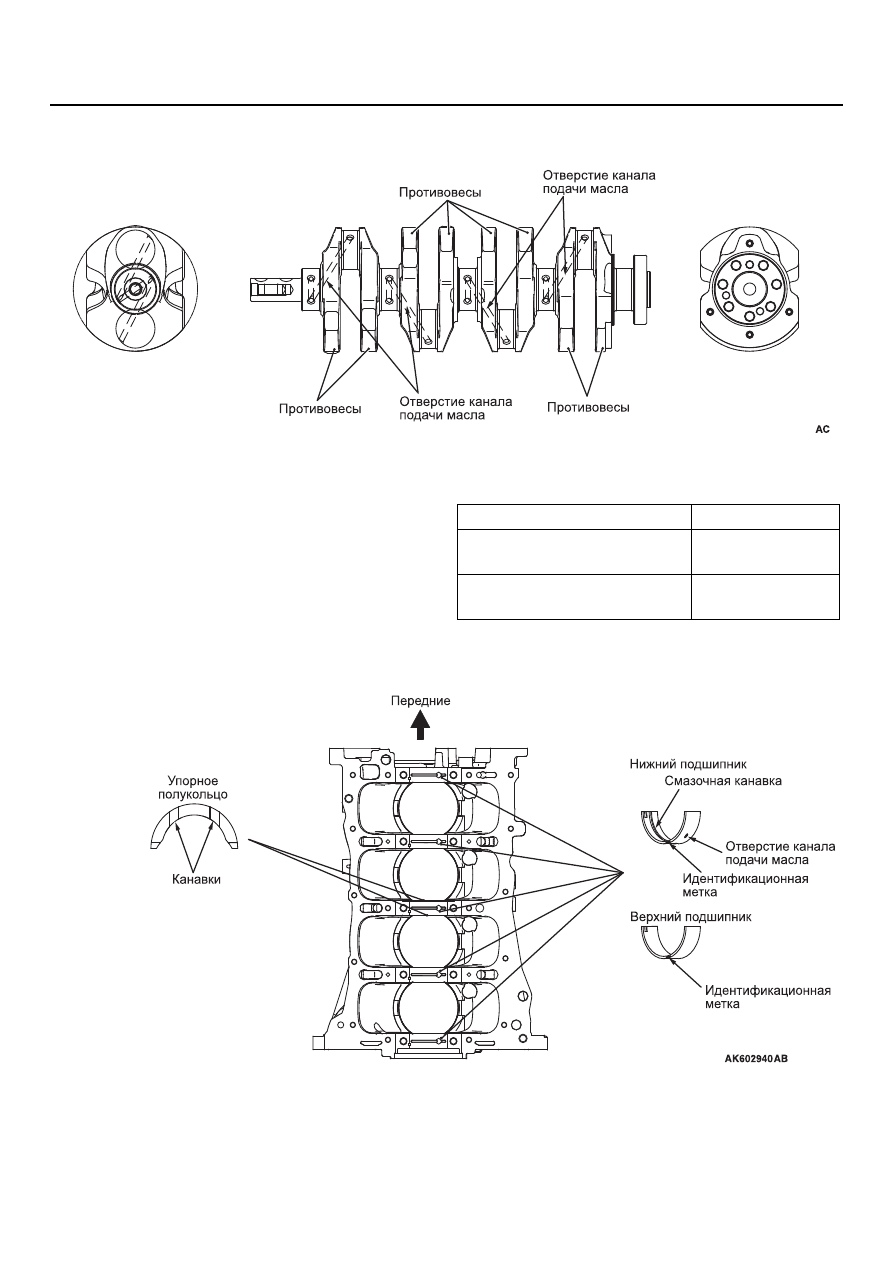

КОЛЕНЧАТЫЙ ВАЛ

В двигателе используется кованый коленчатый
вал.
В нем 5 коренных подшипников и 8 противовесов.
Шатунные шейки коленчатого вала расположены
через одинаковые интервалы в 180

°.

Моторное масло поступает от коренных шеек
коленвала к шатунным шейкам через масляные
каналы.

Звездочка механизма газораспределения и валик
привода масляного насоса запрессованы в
переднюю часть коленчатого вала.

ВКЛАДЫШИ КОРЕННЫХ ПОДШИПНИКОВ, УПОРНЫЕ ПОЛУКОЛЬЦА

На верхних вкладышах коренных подшипников
есть смазочные канавки, а на нижних вкладышах
их нет.

AK502493

Элемент

Характеристики

Наружный диаметр
шатунной шейки, мм

48

Наружный диаметр коренной
шейки, мм

52

БАЗОВЫЙ ДВИГАТЕЛЬ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-10

Все подшипники коленчатого вала имеют
антифрикционный слой. Их рабочая поверхность
изготовлена из алюминиевого сплава, а
антифрикционный слой изготовлен из обычной
листовой стали. С обеих сторон коренного
подшипника №3 имеются упорные полукольца,
удерживающие коленчатый вал от осевых
перемещений.

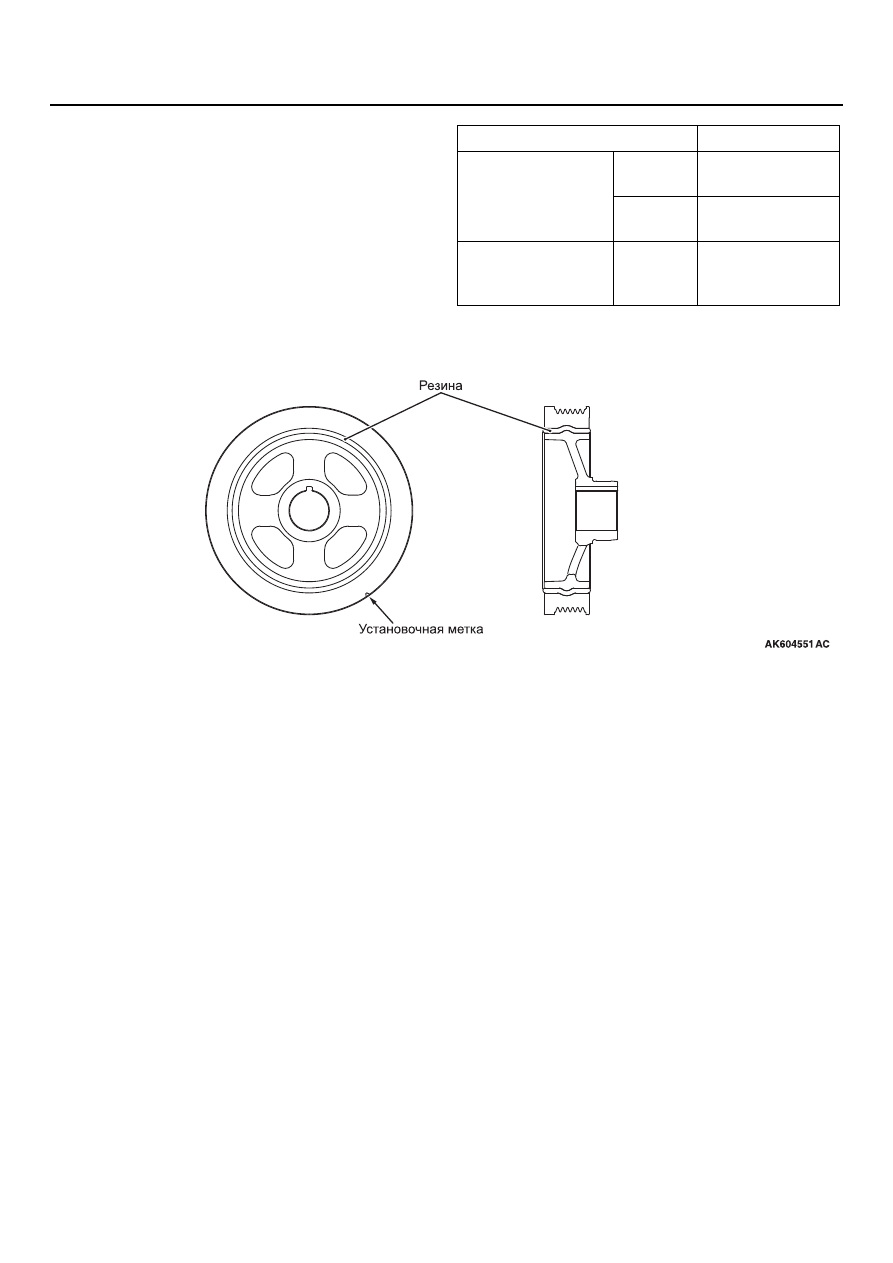

ШКИВ КОЛЕНЧАТОГО ВАЛА

Шкив отлит из чугуна.
На шкиве есть канавки для клинового ремня



(с 6 ребрами).
На фланцевой части шкива нанесена
установочная метка для установки угла
опережения зажигания.

Для уменьшения крутильных колебаний
коленвала, а также существенного снижения
шума и вибраций в диапазоне высоких скоростей
используется гаситель крутильных колебаний.

Элемент

Характеристики

Вкладыш
коренного
подшипника

Ширина,
мм

18

Толщина,
мм

2,0

Упорное
полукольцо
коленвала

Толщина,
мм

1,5

БАЗОВЫЙ ДВИГАТЕЛЬ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-11

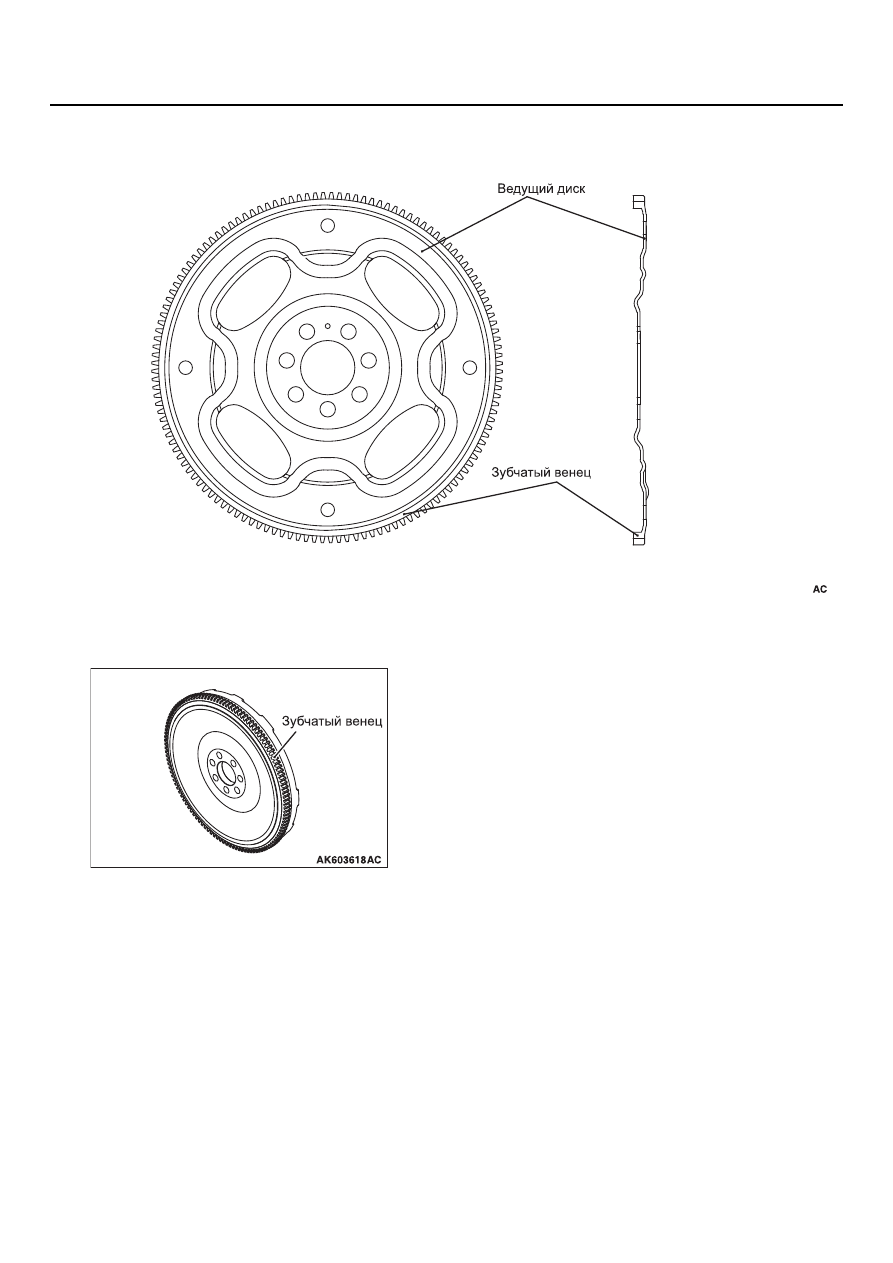

ВЕДУЩИЙ ДИСК

Ведущий диск изготовлен из листового металла.

Ведущий диск крепится 7 болтами.

МАХОВИК

На чугунный маховик при помощи горячей
посадки установлен чугунный зубчатый венец.
Маховик крепится 7 болтами.

AK502496

БАЗОВЫЙ ДВИГАТЕЛЬ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-12

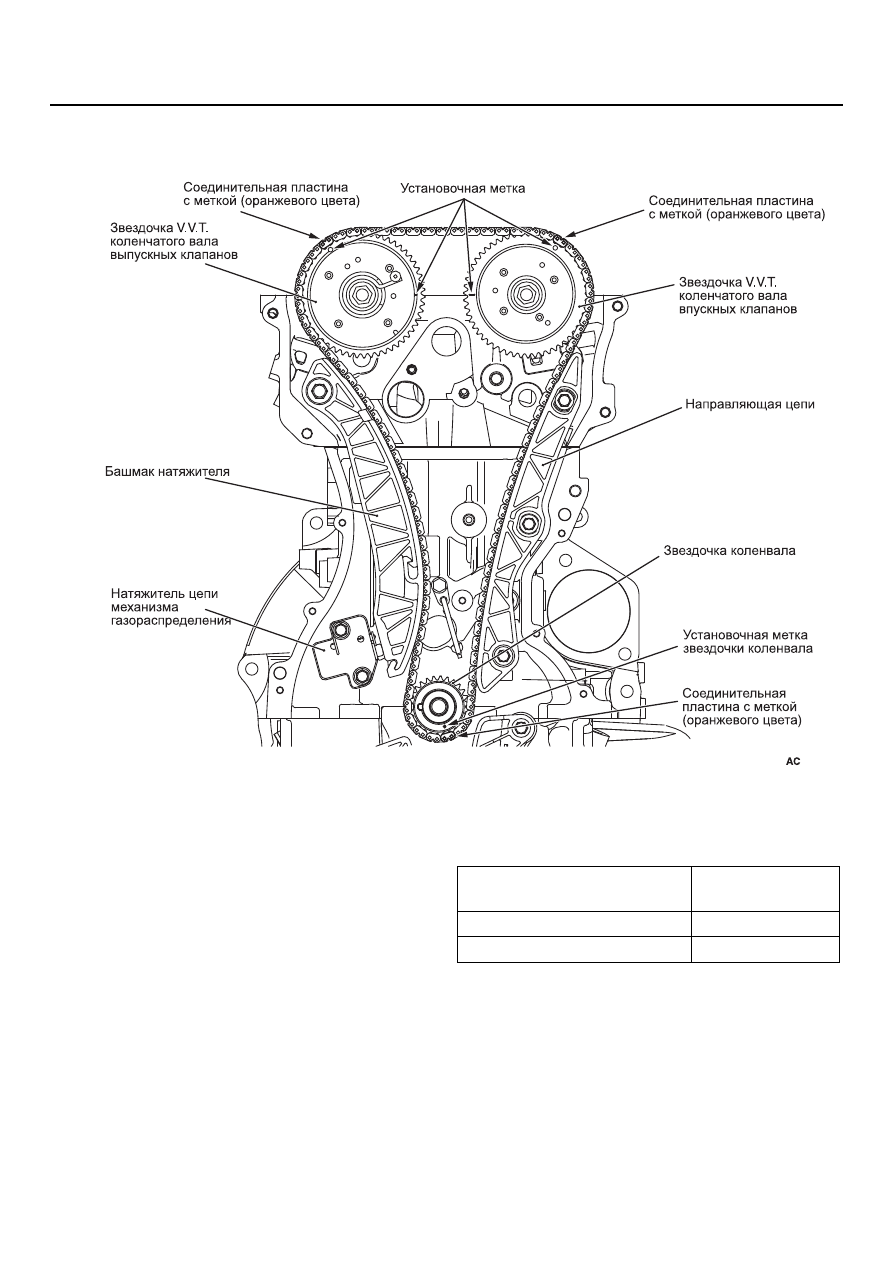

ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ МЕХАНИЗМ

Два распределительных вала приводятся в
действие цепью через звездочки
распределительных валов.
В механизме газораспределения используется
бесшумная бесконечная цепь, состоящая из 180
звеньев. Она проходит через звездочки
механизма V.V.T. и звездочку коленвала.

В цепи газораспределительного механизма есть
три соединительных пластины с метками
(оранжевого цвета), которые служат для
определения расположения звездочек.

AK502497

Элемент

Количество
зубьев

Звездочка V.V.T.

54

Звездочка коленвала

27
