Mitsubishi Lancer X. Руководство - часть 18

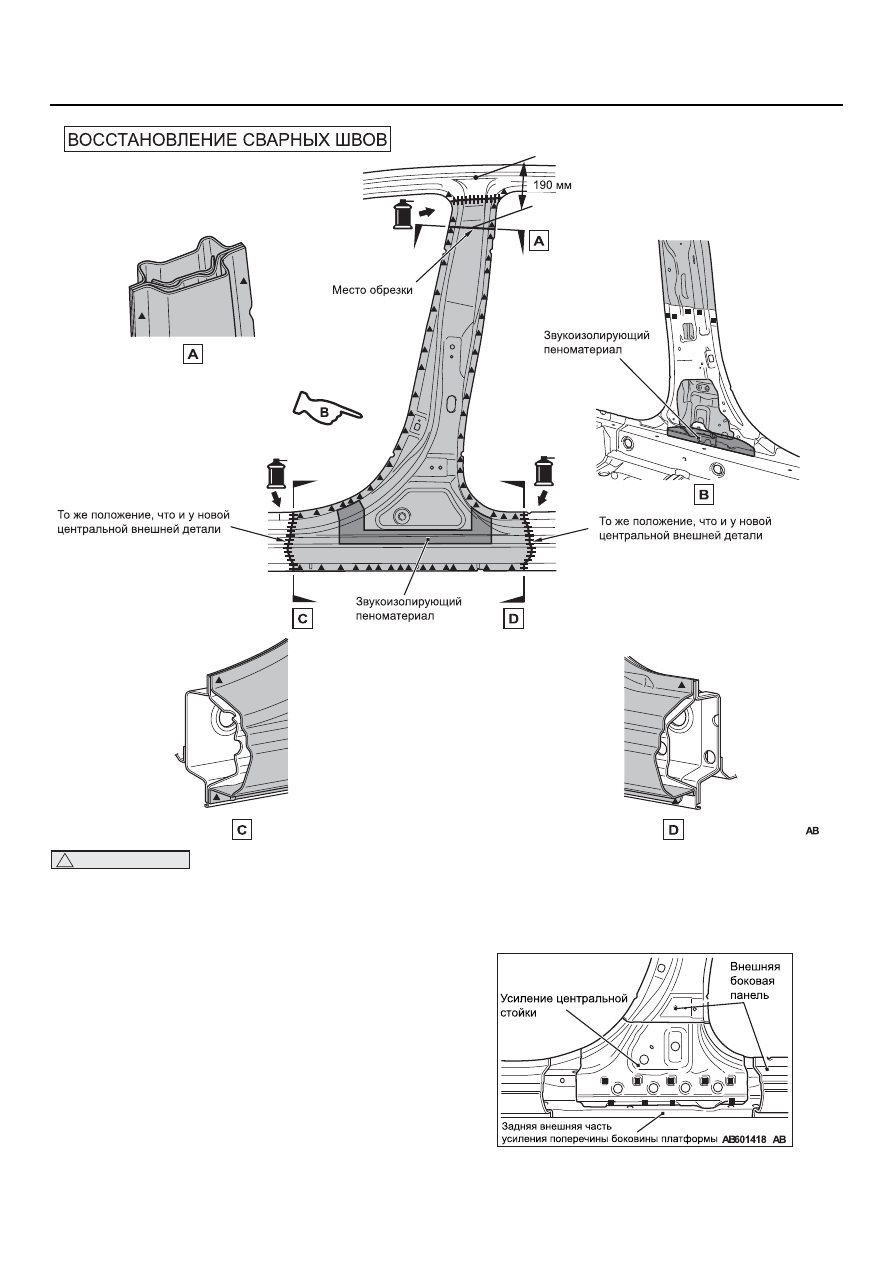

ЦЕНТРАЛЬНАЯ СТОЙКА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-14

!

ОСТОРОЖНО

При производстве ремонтных работ в областях установки звукоизолирующего пеноматериала
не используйте пожароопасные инструменты, поскольку их использование может вызвать
возгорание звукоизолирующего пеноматериала.

ПРИМЕЧАНИЕ К РЕМОНТНЫМ
РАБОТАМ
СНЯТИЕ

AB601417

AB601419

AB601420

AB601554

AB601553

AB601555

ЦЕНТРАЛЬНАЯ СТОЙКА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-15

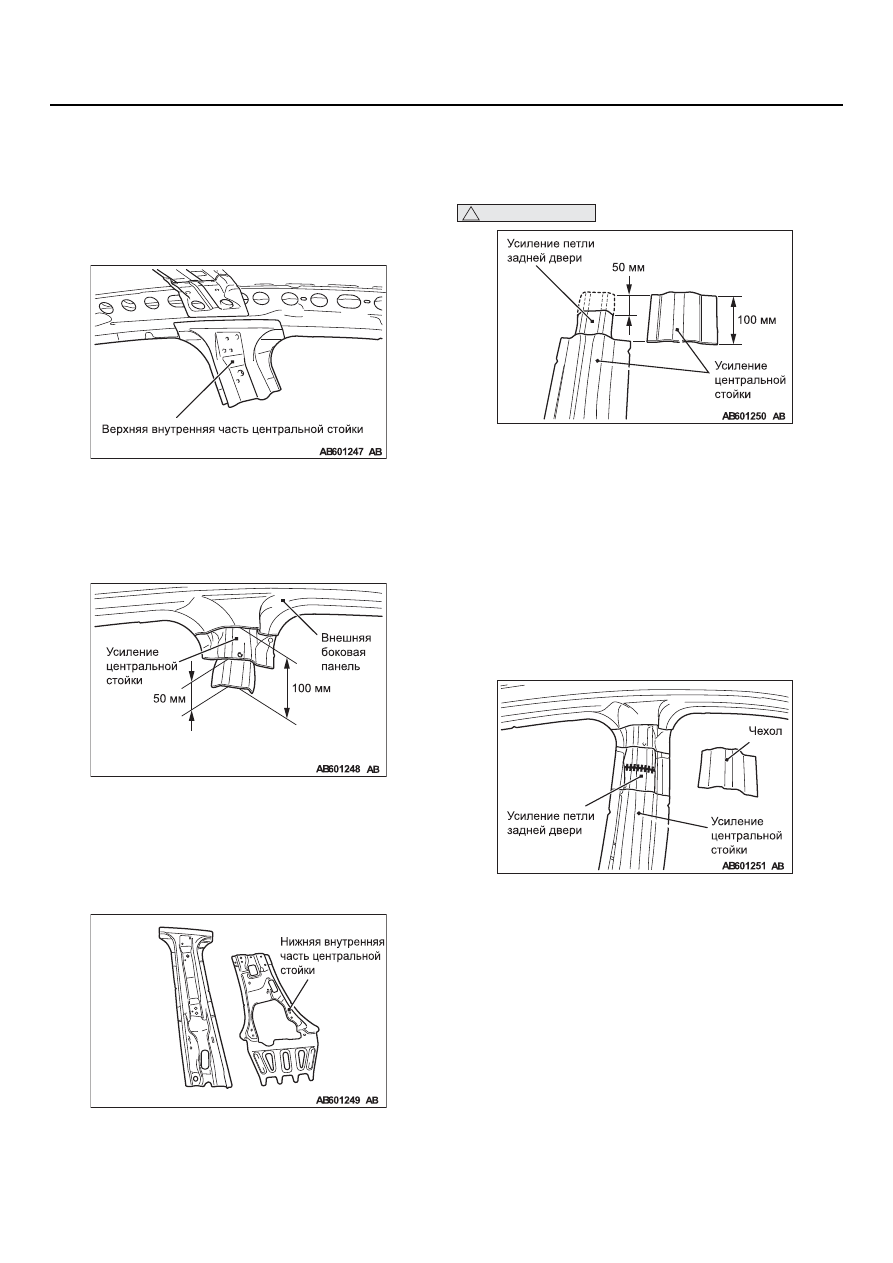

1. Для срезания сварных швов между усилением

центральной стойки боковой части нижнего
обвязочного бруса кузова и внешней задней
частью усиления боковой части нижнего
обвязочного бруса кузова срежьте внешнюю
часть боковой панели, как показано на
рисунке.

2. После снятия центральной стойки снимите

внутреннюю верхнюю часть центральной
стойки с левой стороны кузова.

УСТАНОВКА

1. Для усиления прочности места среза

центральной стойки срежьте боковую
внешнюю панель на отметке 100 мм над
областью среза и срежьте усиление
центральной стойки на отметке 50 мм над
областью среза.

2. Снимите нижнюю внутреннюю часть

центральной стойки с компонентов внутренней
части новой стойки и установите на кузов
центральную внутреннюю стойку.

!

ОСТОРОЖНО

При повреждении усиления петли задней
двери потребуется проведение
соответствующих сварочных и ремонтных
работ.
3. Срежьте детали усиления новой центральной

стойки, предварительно совместив их с
областью среза усиления центральной стойки
со стороны кузова. Затем срежьте только
усиление центральной стойки на отметке



100 мм от линии среза и сделайте "крышку",



а затем срежьте усиление петли задней двери
на отметке 50 мм от области среза.

4. Приварите усиление петли задней двери,

затем приварите крышку усиления
центральной стойки.

ЦЕНТРАЛЬНАЯ СТОЙКА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-16

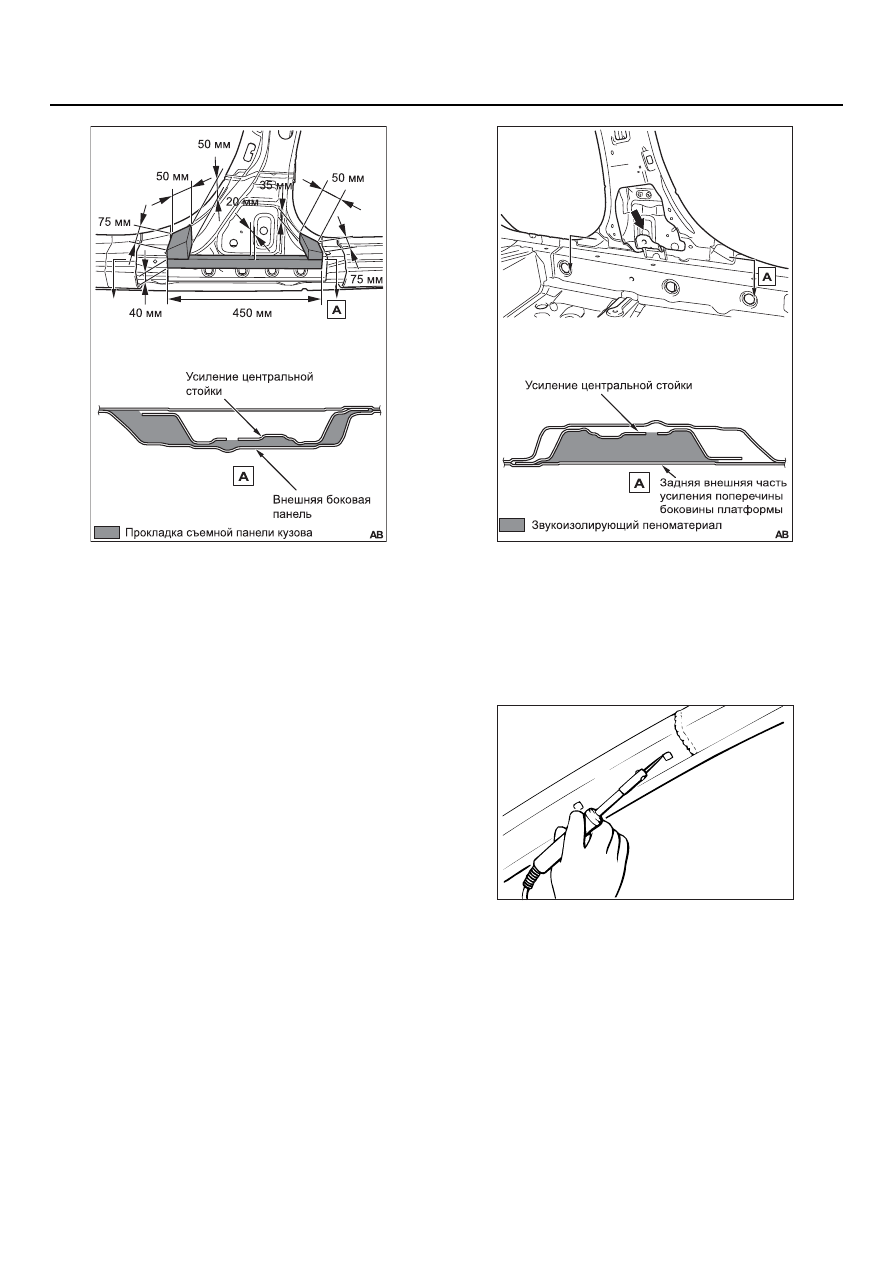

5. При установке детали новой центральной

внешней стойки обточите подушку для замены
(MR535301 или MR435765), как показано на
Рисунке, и установите ее со стороны кузова,
поскольку центральную стойку невозможно
заполнить звукоизолирующим
пеноматериалом.

6. Смонтируйте переднюю внешнюю стойку,

вверните болт и закройте алюминиевой лентой
фланец, затем заполните отверстие
звукоизолирующим пеноматериалом согласно
рисунку и инструкциям.

Звукоизолирующий пеноматериал:



"3M ATD ULTRAPRO Panel foam-Yellow"

7. Для удаления болта и алюминиевой ленты

подождите 2 часа после заполнения отверстия
звукоизолирующим пеноматериалом, затем
паяльником проделайте в звукоизолирующем
пеноматериале отверстие для установки
скобы и т.п.

AB601254

AB601584

AB601252

AB601255

AB601253

AB601585

AB100787

БОКОВАЯ ЧАСТЬ НИЖНЕГО ОБВЯЗОЧНОГО БРУСА КУЗОВА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-17

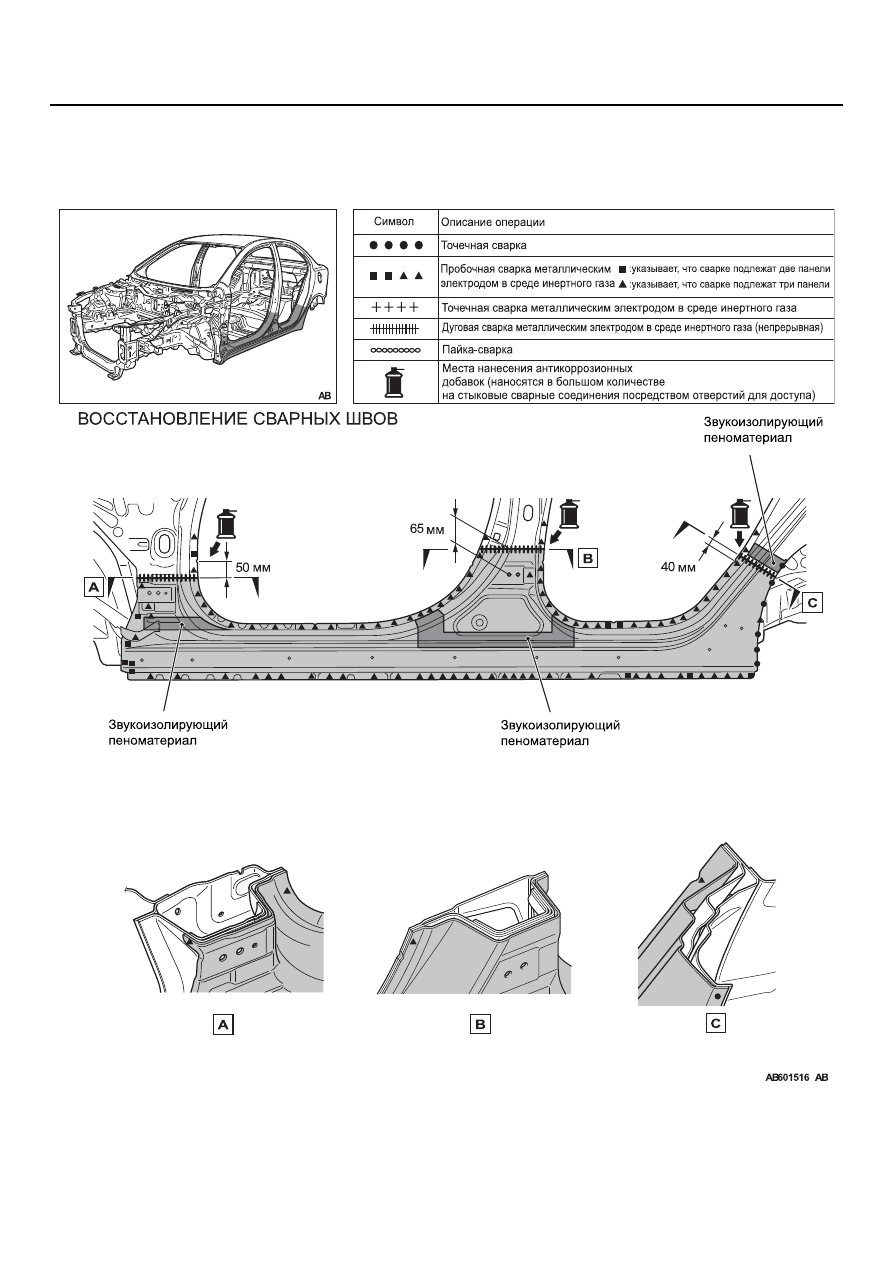

БОКОВАЯ ЧАСТЬ НИЖНЕГО ОБВЯЗОЧНОГО БРУСА

КУЗОВА

M4030007001031

AB602368

AB601072

AB601233

(

)
