Mitsubishi Lancer X. Руководство - часть 16

БРЫЗГОВИК КРЫЛА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-6

AB601429

AB601413

AB601410

AB601421

AB601414

AB601411

AB601416

AB601412

AB

E

F

G

H

I

J

D

(Без соединительной балки между верхней рамой и передней

стойкой и без верхней наружной части передка кузова)

Только 3

точки слева

ПЕРЕДНИЙ ЛОНЖЕРОН (ЧАСТИЧНАЯ ЗАМЕНА)

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-7

ПРИМЕЧАНИЕ К РЕМОНТНЫМ
РАБОТАМ
СНЯТИЕ

Отверните переднюю внешнюю часть лонжерона,
как показано на рисунке, для среза сварного шва
между внутренней частью переднего лонжерона
и передней рамой кузова в сторону боковой части
нижнего обвязочного бруса кузова.

УСТАНОВКА

1. При установке новых компонентов переднего

лонжерона выровняйте отверстие передней
рамы кузова с боковой частью нижнего
обвязочного бруса кузова и с внешней частью
переднего лонжерона, чтобы сделать
отверстие, поскольку внешняя часть переднего
лонжерона затрудняет процесс приваривания
внутренней части переднего лонжерона и
каркаса передней части кузова к боковой части
нижнего обвязочного бруса кузова. Затем
приварите внешнюю и внутреннюю части
переднего лонжерона, а также переднюю часть
рамы кузова к раме боковой части нижнего
обвязочного бруса кузова.

ПЕРЕДНИЙ ЛОНЖЕРОН (ЧАСТИЧНАЯ ЗАМЕНА)

M4030000100540

AB601422

AB601423

AB601229

AB601072

(

)

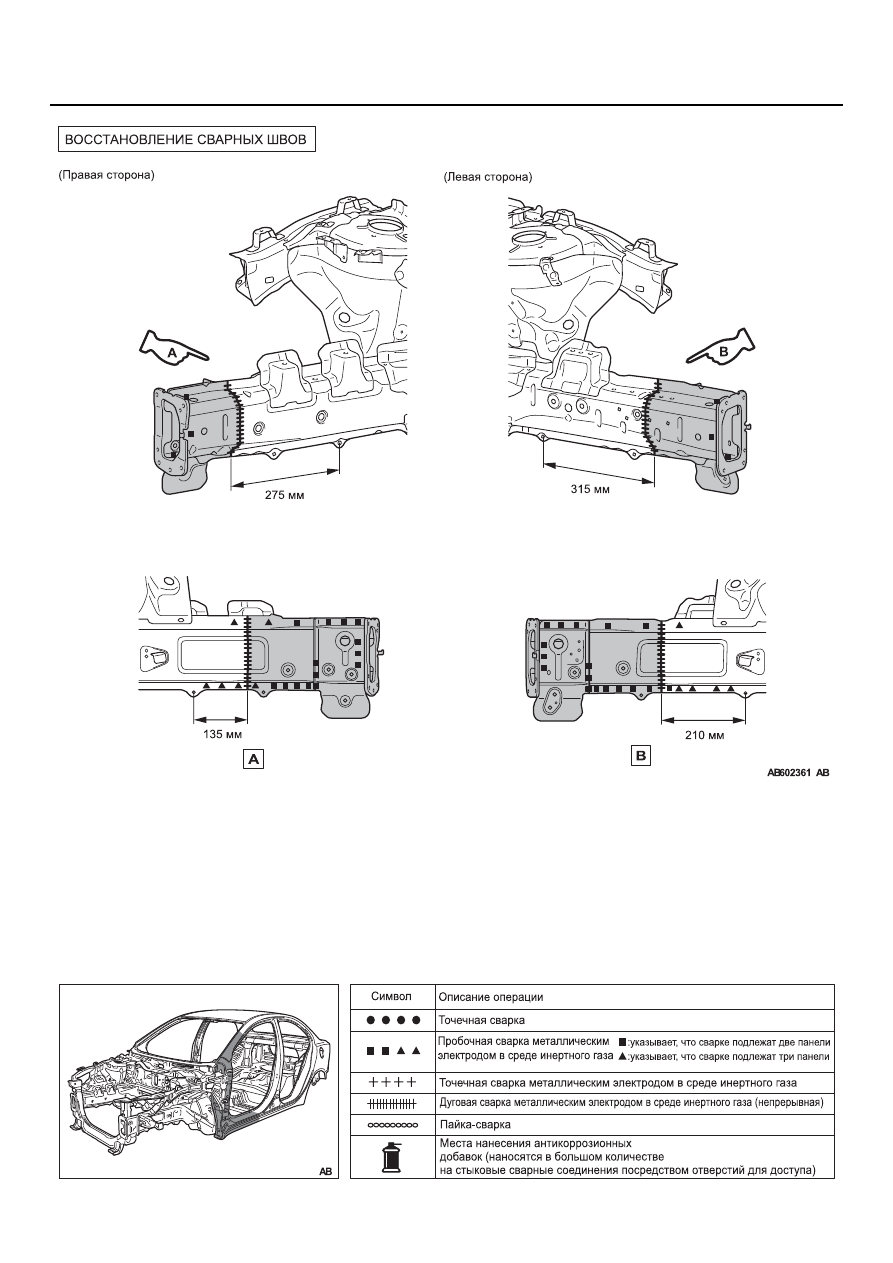

ПЕРЕДНЯЯ СТОЙКА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-8

ПРИМЕЧАНИЕ.

.

•

Сведения по сварным соединениям с передней поперечиной представлены в разделе "Передняя
поперечина" на

стр.3-2

.

•

Сведения о сварных швах с нижней частью брызговика переднего крыла представлены в
разделе "Брызговик крыла" на

стр.3-3

.

ПЕРЕДНЯЯ СТОЙКА

M4030005001165

AB601230

AB601072

)

(

ПЕРЕДНЯЯ СТОЙКА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-9

!

ОСТОРОЖНО

При производстве ремонтных работ в областях установки звукоизолирующего пеноматериала
не используйте пожароопасные инструменты, поскольку их использование может вызвать
возгорание звукоизолирующего пеноматериала.
ПРИМЕЧАНИЕ. Сведения о сварных швах в области соединения верхней части рамы, рамы
передней стойки и рамы передней части кузова представлены в разделе "Брызговик крыла" на

стр.3-3

.

AB601387

A

B

C

A

C

B

40 мм

AB

230 мм

Место обрезки

E

D

Место обрезки

G

H

I

Звукоизолирующий

пеноматериал

Звукоизолирующий

пеноматериал

(

Без соединительной балки между верхней рамой и передней

стойкой и без верхней наружной части передка кузова

)
