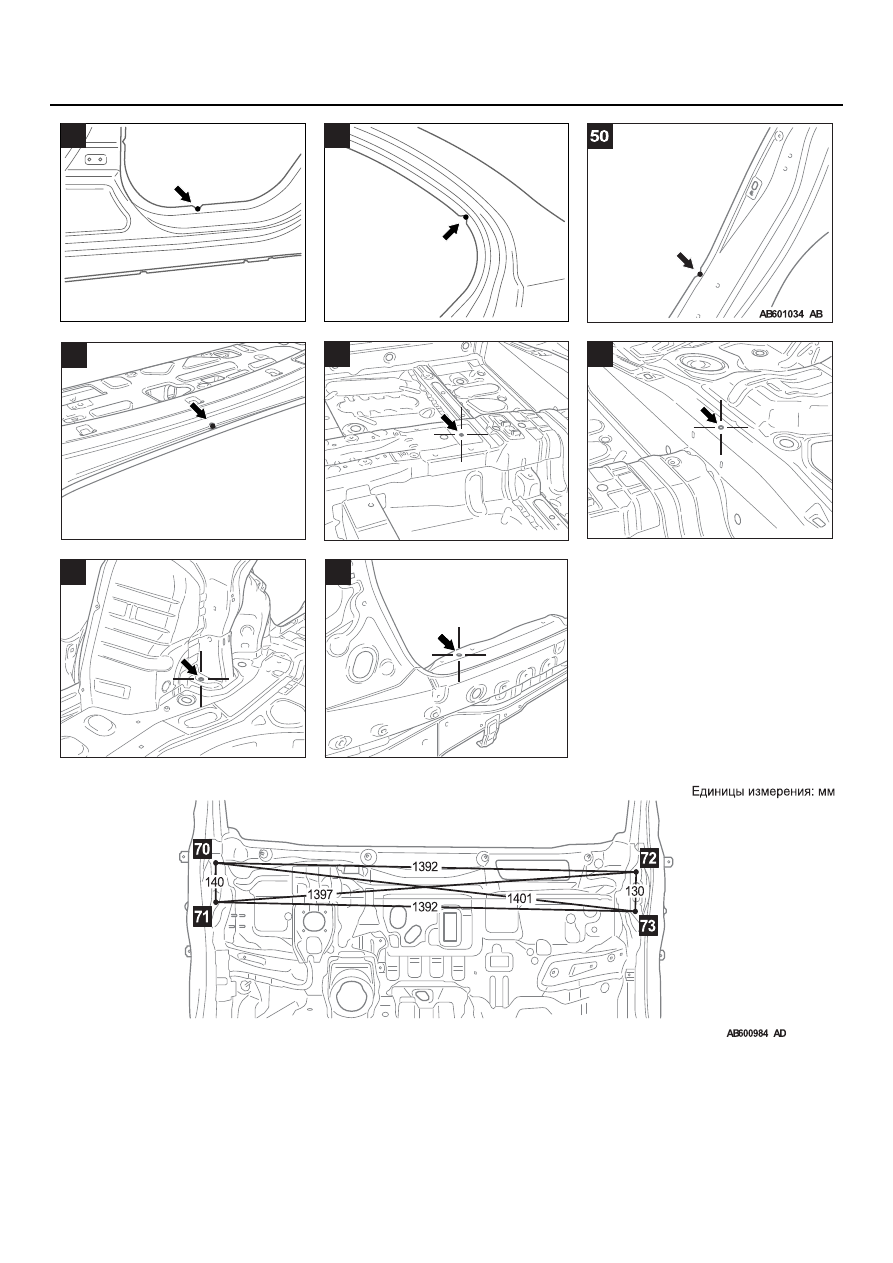

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-24

AB601032

48

AB

AB601033

49

AB

AB601056AB

57

AB601063

66

AB

AB601064

67

AB

AB601065

68

AB

AB601058AB

69

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-25

№

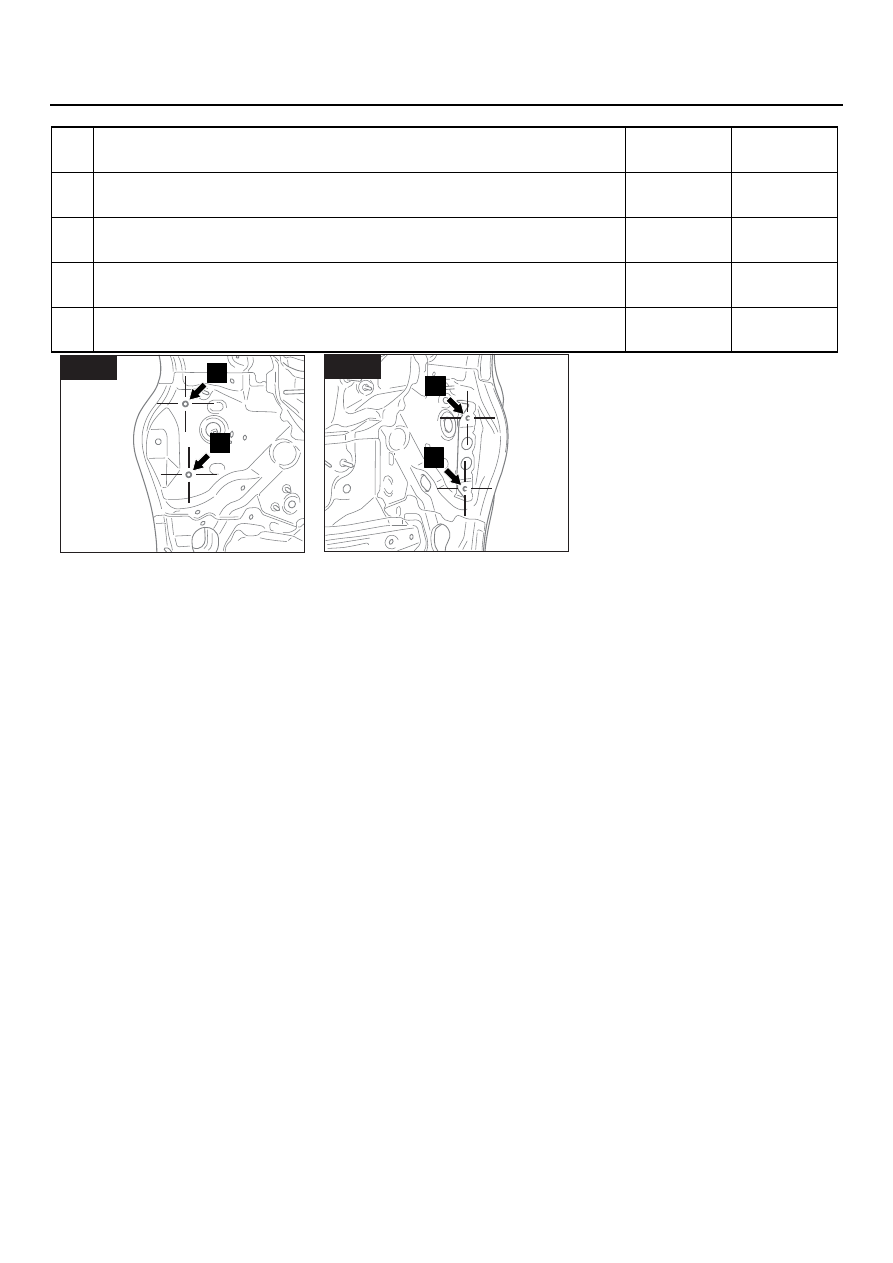

Стандартная точка измерения

Форма
отверстия

Размер, мм

70

Центр крепёжного отверстия поперечины корпуса кузова
(слева-сверху)

Круглая

13

71

Центр крепёжного отверстия поперечины корпуса кузова
(слева-снизу)

Круглая

13

72

Центр крепёжного отверстия поперечины корпуса кузова
(справа-сверху)

Круглая

9

73

Центр крепёжного отверстия поперечины корпуса кузова
(справа-снизу)

Круглая

9

AB601067

70, 71

70

71

AB

AB601066

72, 73

72

73

AB

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-26

3-1

ГРУППА 3

ЗАМЕНА

НАВАРНОЙ

ПАНЕЛИ

СОДЕРЖАНИЕ

ПЛАСТИНА ИЗ СВЕРХПРОЧНОЙ



СТАЛИ . . . . . . . . . . . . . . . . . . . . . . . .

3-2

ПЕРЕДНЯЯ ПОПЕРЕЧИНА . . . . . . .

3-2

БРЫЗГОВИК КРЫЛА. . . . . . . . . . . .

3-3

ПЕРЕДНИЙ ЛОНЖЕРОН



(ЧАСТИЧНАЯ ЗАМЕНА)  . . . . . . . . .

3-7

ПЕРЕДНЯЯ СТОЙКА . . . . . . . . . . . .

3-8

ЦЕНТРАЛЬНАЯ СТОЙКА  . . . . . . . .

3-13

БОКОВАЯ ЧАСТЬ НИЖНЕГО
ОБВЯЗОЧНОГО БРУСА КУЗОВА  .

3-17

ВНЕШНЯЯ ЧАСТЬ ЗАДНЕЙ



БОКОВОЙ ПАНЕЛИ . . . . . . . . . . . . .

3-21

ЗАДНЯЯ ПАНЕЛЬ . . . . . . . . . . . . . . .

3-23

ПОЛ ЗАДНЕЙ ЧАСТИ КУЗОВА . . . .

3-24

КРЫША  . . . . . . . . . . . . . . . . . . . . . . .

3-27

ВНУТРЕННЯЯ ЧАСТЬ ЗАДНЕЙ



БОКОВОЙ ПАНЕЛИ  . . . . . . . . . . . . .

3-28

ВНЕШНЯЯ ПАНЕЛЬ ПЕРЕДНЕЙ



ДВЕРИ (СВАРНОГО ТИПА) . . . . . . .

3-31

ВНЕШНЯЯ ПАНЕЛЬ ПЕРЕДНЕЙ



ДВЕРИ (НАКЛАДНОГО ТИПА)  . . . .

3-32

ВНЕШНЯЯ ПАНЕЛЬ ЗАДНЕЙ



ДВЕРИ (СВАРНОГО ТИПА) . . . . . . .

3-34

ВНЕШНЯЯ ПАНЕЛЬ ЗАДНЕЙ



ДВЕРИ (НАКЛАДНОГО ТИПА)  . . . .

3-35
