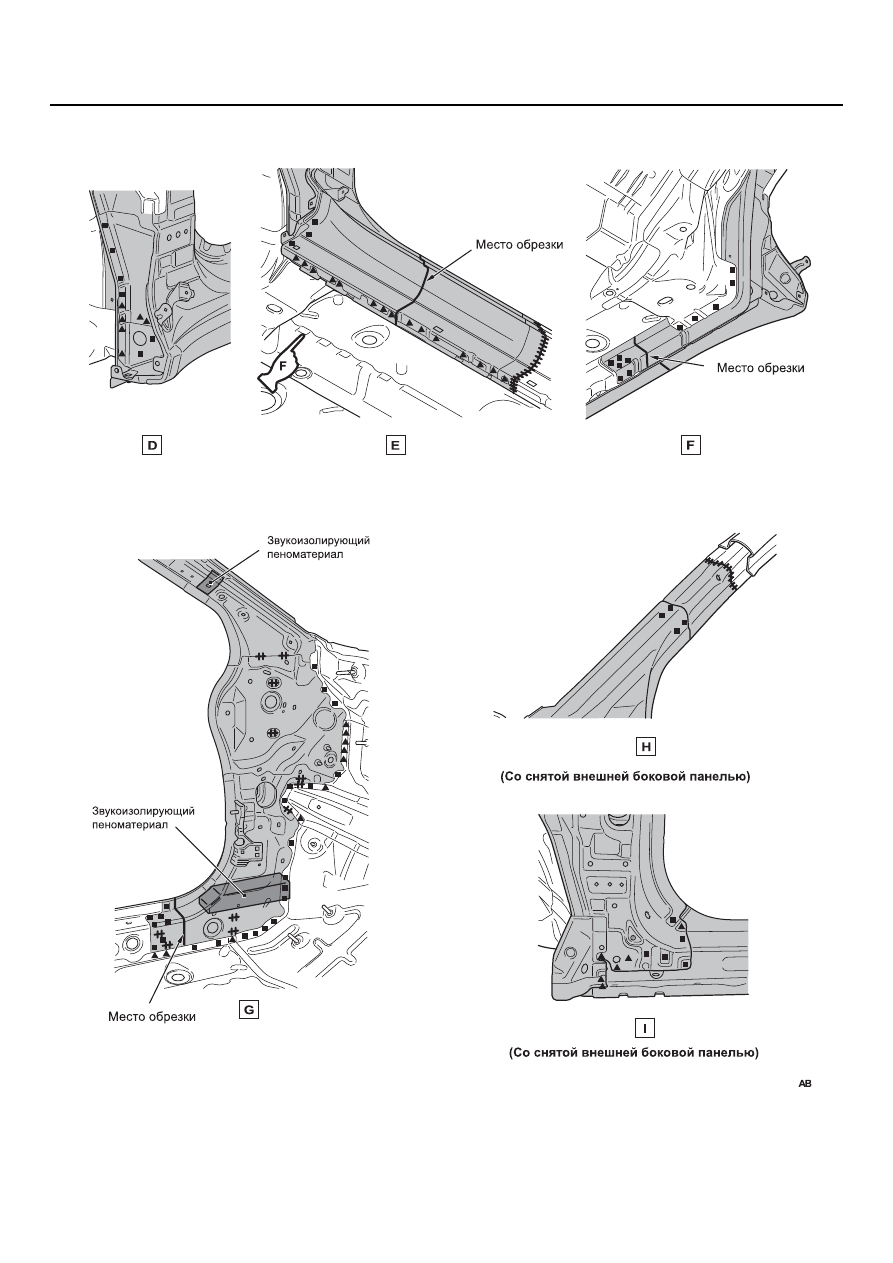

ПЕРЕДНЯЯ СТОЙКА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-10

AB601388

ПЕРЕДНЯЯ СТОЙКА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-11

ПРИМЕЧАНИЕ К РЕМОНТНЫМ
РАБОТАМ

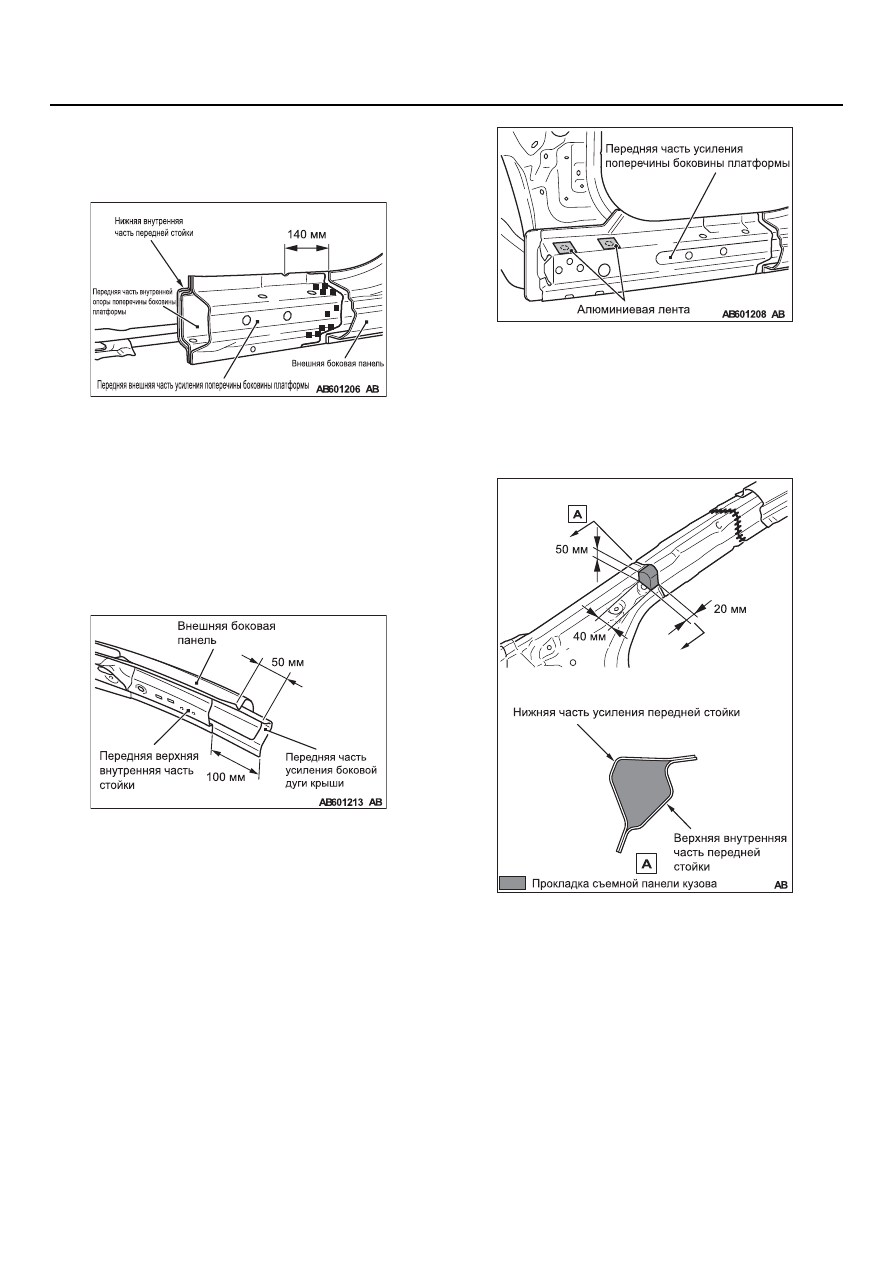

СНЯТИЕ

После снятия передней стойки срежьте боковую
внешнюю панель на расстоянии 140 мм за
разметочной риской для снятия передней
внешней части усиления боковой части нижнего
обвязочного бруса кузова, передней части
внутренней опоры боковой части нижнего
обвязочного бруса кузова и нижней внутренней
части передней стойки, оставшейся на кузове.

УСТАНОВКА

1. Для усиления прочности места среза передней

стойки срежьте боковую внешнюю панель на
отметке 100 мм над областью среза и срежьте
переднюю верхнюю внутреннюю часть стойки
на отметке 50 мм над областью среза.

2. Смонтируйте компоненты передней нижней

внутренней части новой стойки.

3. Смонтируйте компоненты части передней

нижней внутренней части новой стойки.

4. Смонтируйте компоненты передней части

усиления новой боковой части нижнего
обвязочного бруса кузова. После этого
закройте отверстие алюминиевой лентой во
избежание утечки звукоизолирующего
пеноматериала при заполнении им стойки в
следующем процессе.

5. Выровняйте компоненты усиления новой

боковой дуги крыши с областью среза на
кузове и установите ее. При установке новых
компонентов внутренней части задней боковой
панели обточите подушку для замены
(MR535301 или MR435765), как показано на
рисунке, и установите ее со стороны кузова во
избежание утечки звукоизолирующего
пеноматериала при заполнении им задней
стойки в следующем процессе.

AB601297

AB601576

AB601215

AB601297

ПЕРЕДНЯЯ СТОЙКА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-12

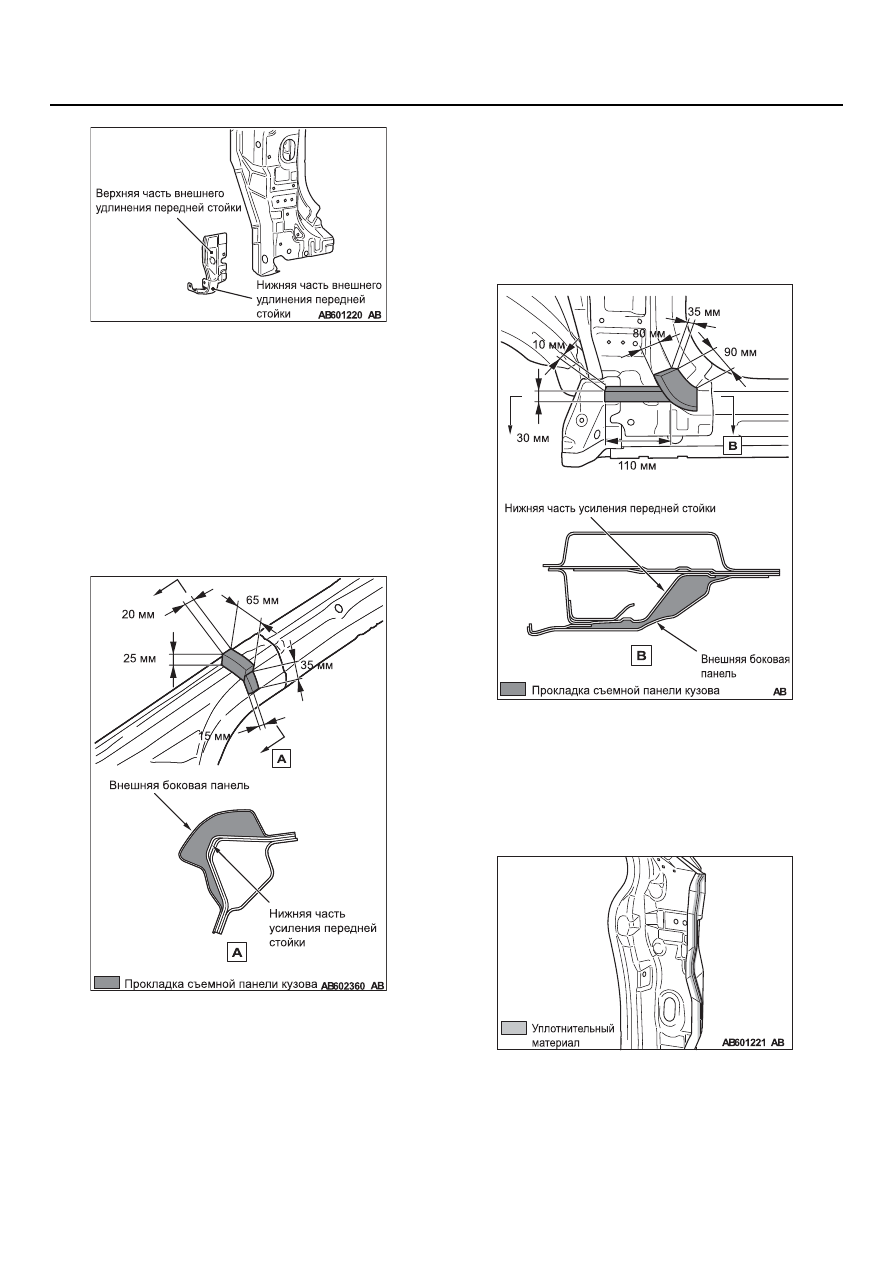

6. При установке нижних внутренних

компонентов усиления новой передней стойки
заранее снимите нижнюю часть внешнего
удлинения передней стойки и внешнее
верхнее удлинение передней стойки и
установите внутреннюю часть нижнего
усиления передней стойки, поскольку есть
несколько точек, в области которых
приваривание к кузову не возможно. После
этого установите нижнюю часть внешнего
удлинения и внешнее верхнее удлинение
передней стойки.

7. При установке новых компонентов внутренней

части задней боковой панели обточите
подушку для замены (MR535301 или
MR435765), как показано на Рисунке, и
установите ее со стороны кузова во избежание
утечки звукоизолирующего пеноматериала при
заполнении им задней стойки в следующем
процессе.

8. При установке детали новой центральной

внешней стойки обточите подушку для замены
(MR535301 или MR435765), как показано на
рисунке, и установите ее со стороны кузова,
поскольку центральную стойку невозможно
заполнить звукоизолирующим
пеноматериалом.

9. При установке компонентов передней внешней

стойки заранее обработайте уплотнительным
материалом показанные на рисунке области.

AB601245

AB601209

AB601583

ЦЕНТРАЛЬНАЯ СТОЙКА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-13

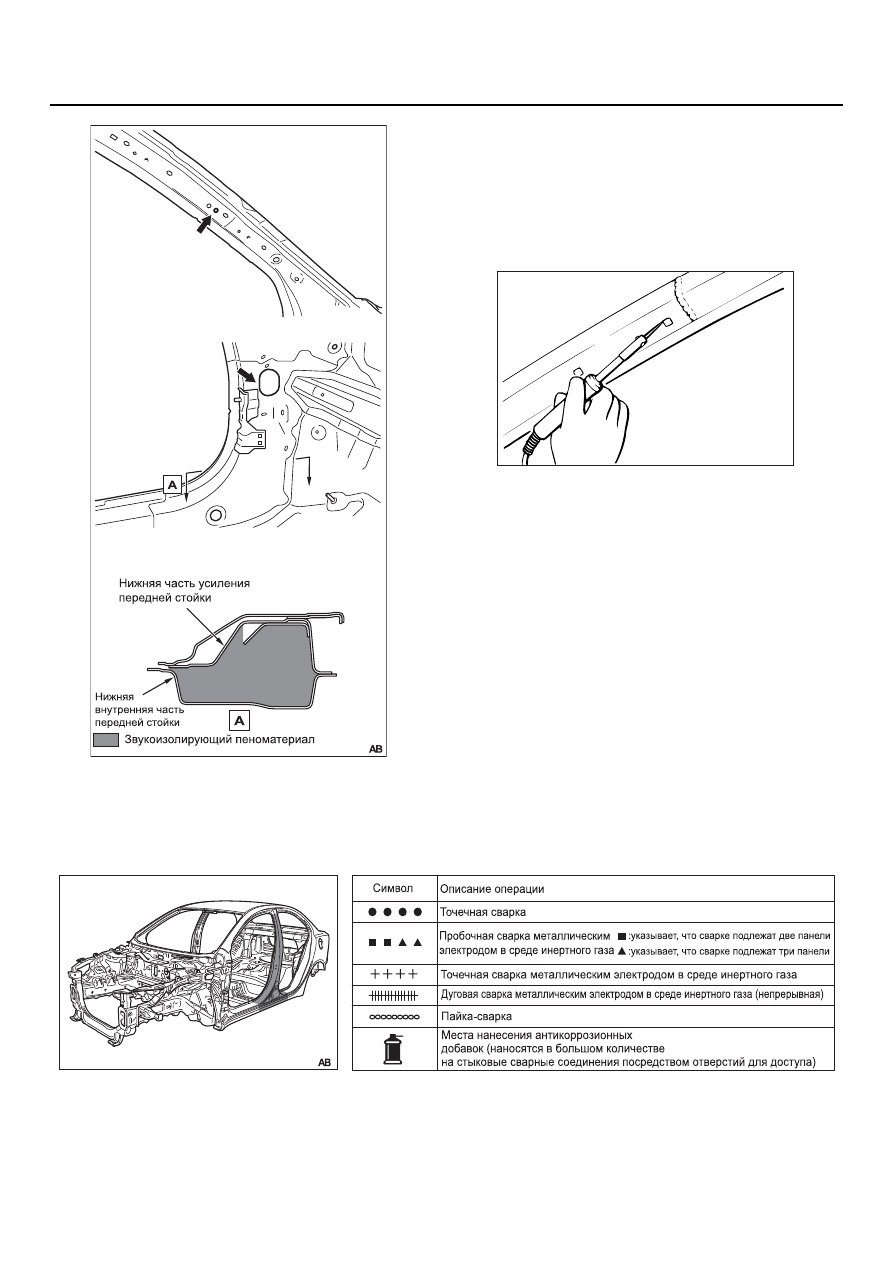

10.Смонтируйте переднюю внешнюю стойку,

вверните болт и закройте алюминиевой лентой
фланец, затем заполните отверстие
звукоизолирующим пеноматериалом согласно
рисунку и инструкциям.

Звукоизолирующий пеноматериал: "3M
ATD ULTRAPRO Panel foam-Yellow"

11.Для удаления болта и алюминиевой ленты

подождите 2 часа после заполнения отверстия
звукоизолирующим пеноматериалом, затем
паяльником проделайте в звукоизолирующем
пеноматериале отверстие для установки
скобы и т.п.

ЦЕНТРАЛЬНАЯ СТОЙКА

M4030006000853

AB601246

AB601217

AB601214

AB601582

AB100787

AB601232

AB601072

(

)
