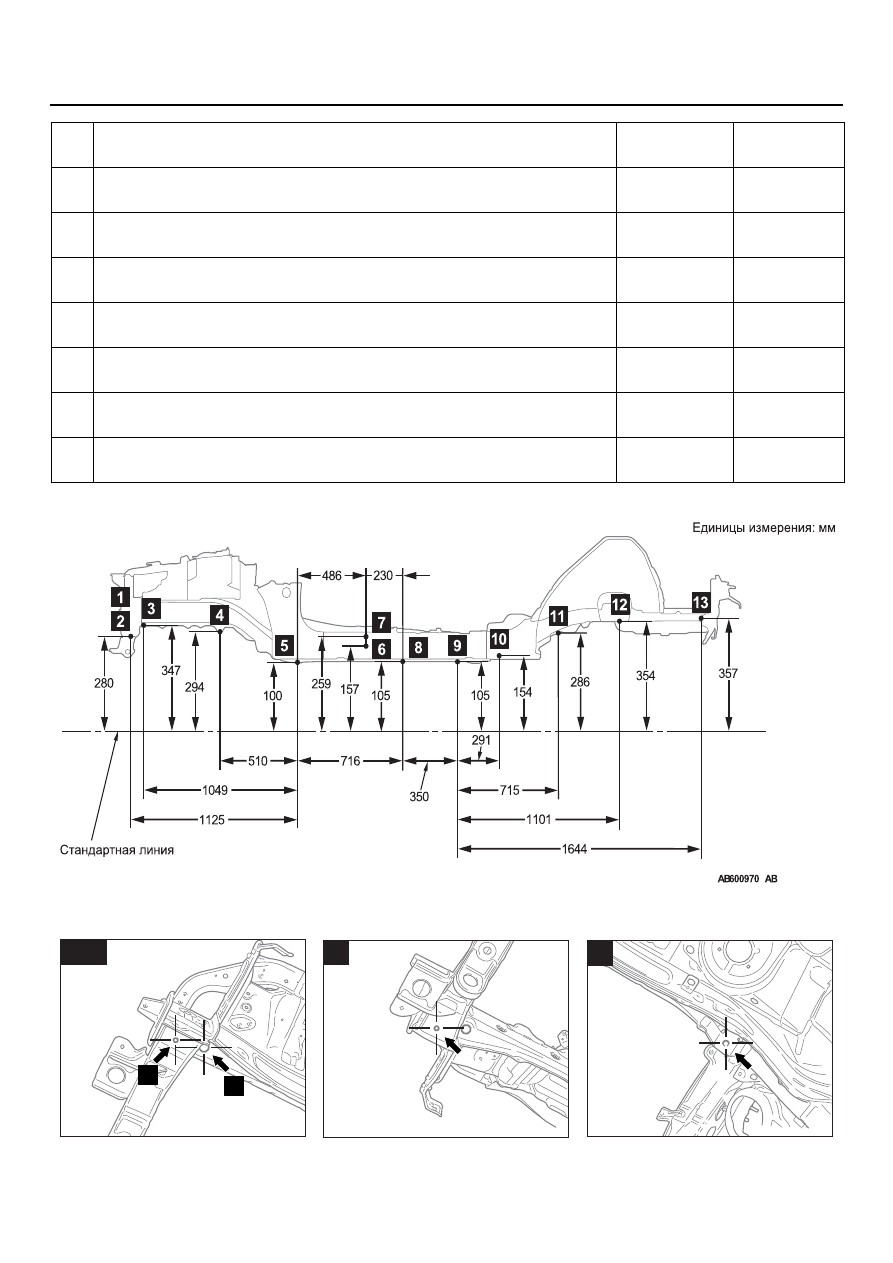

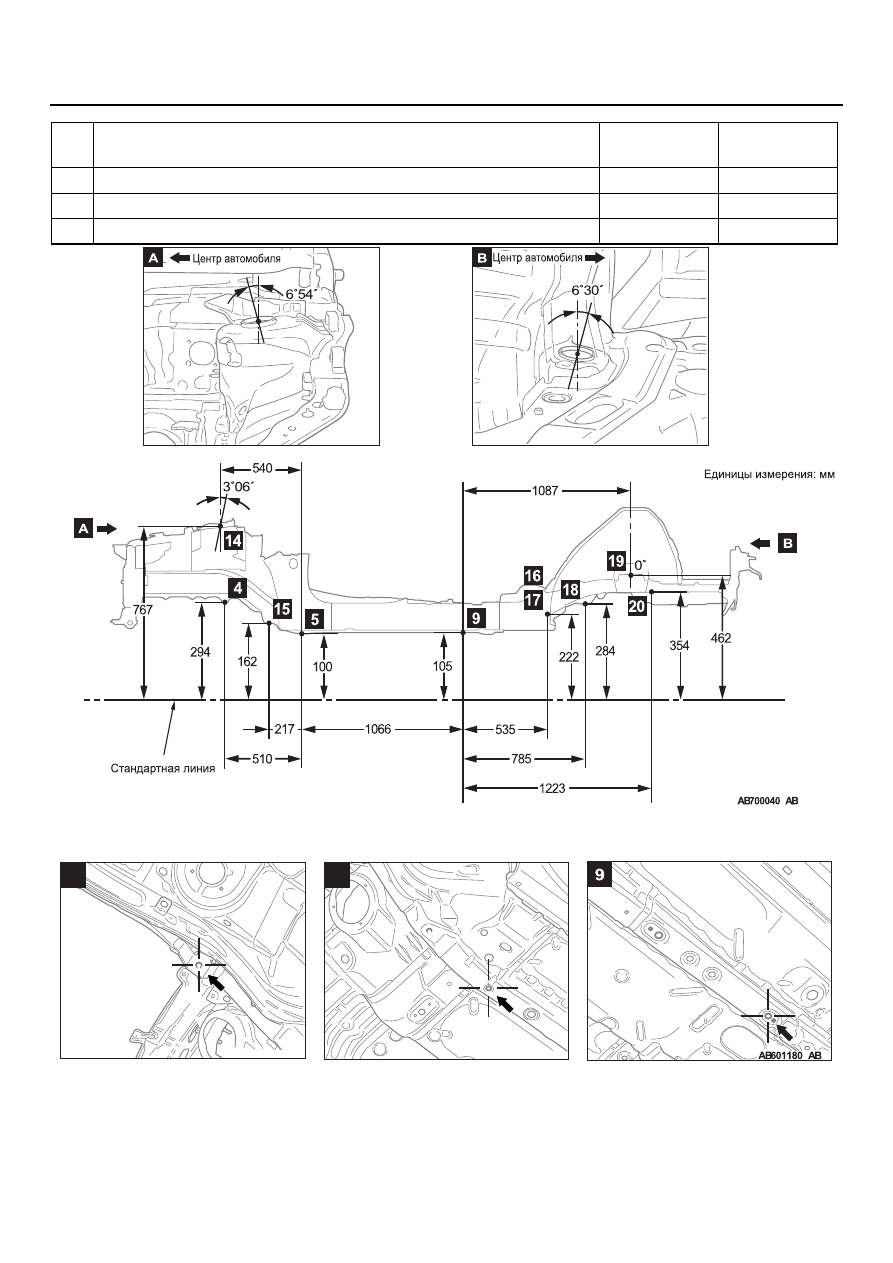

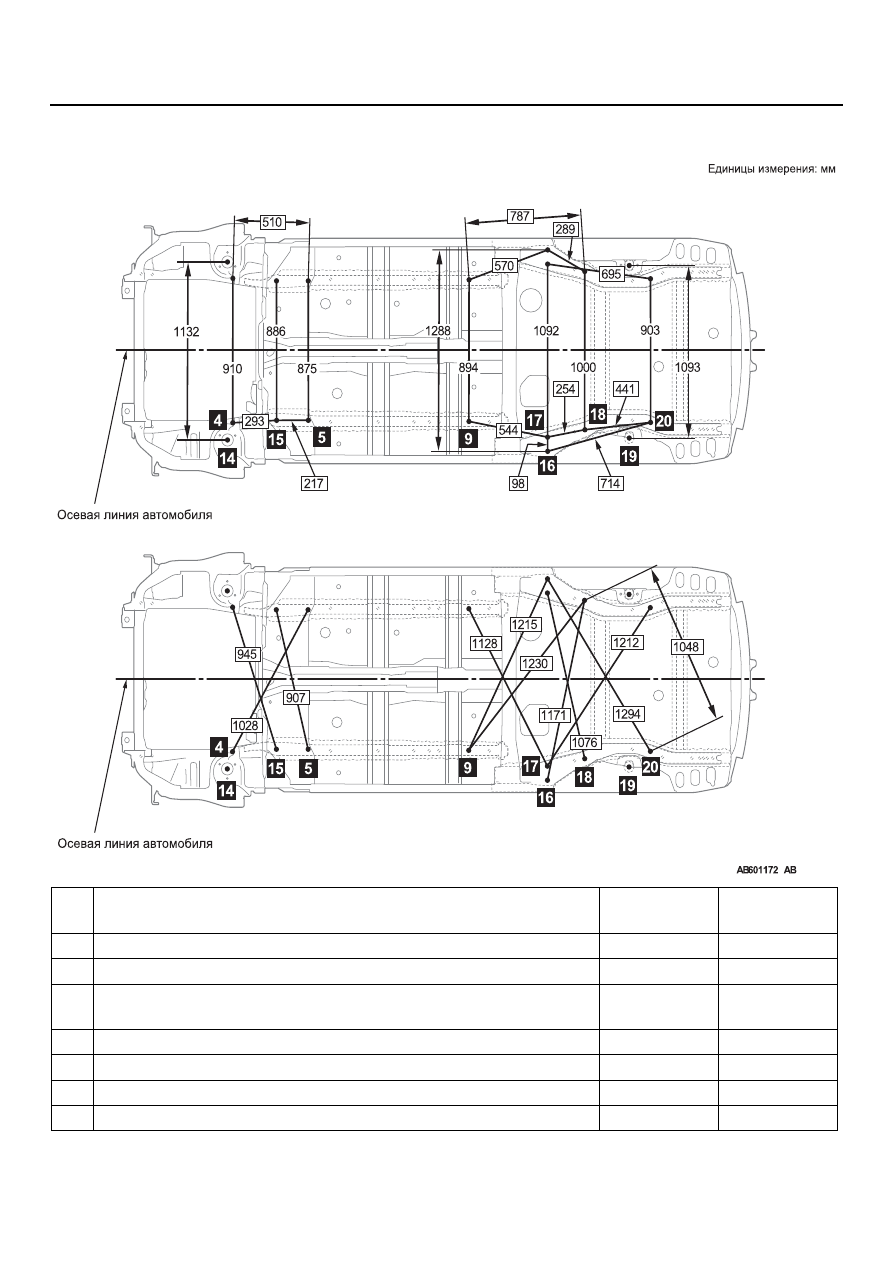

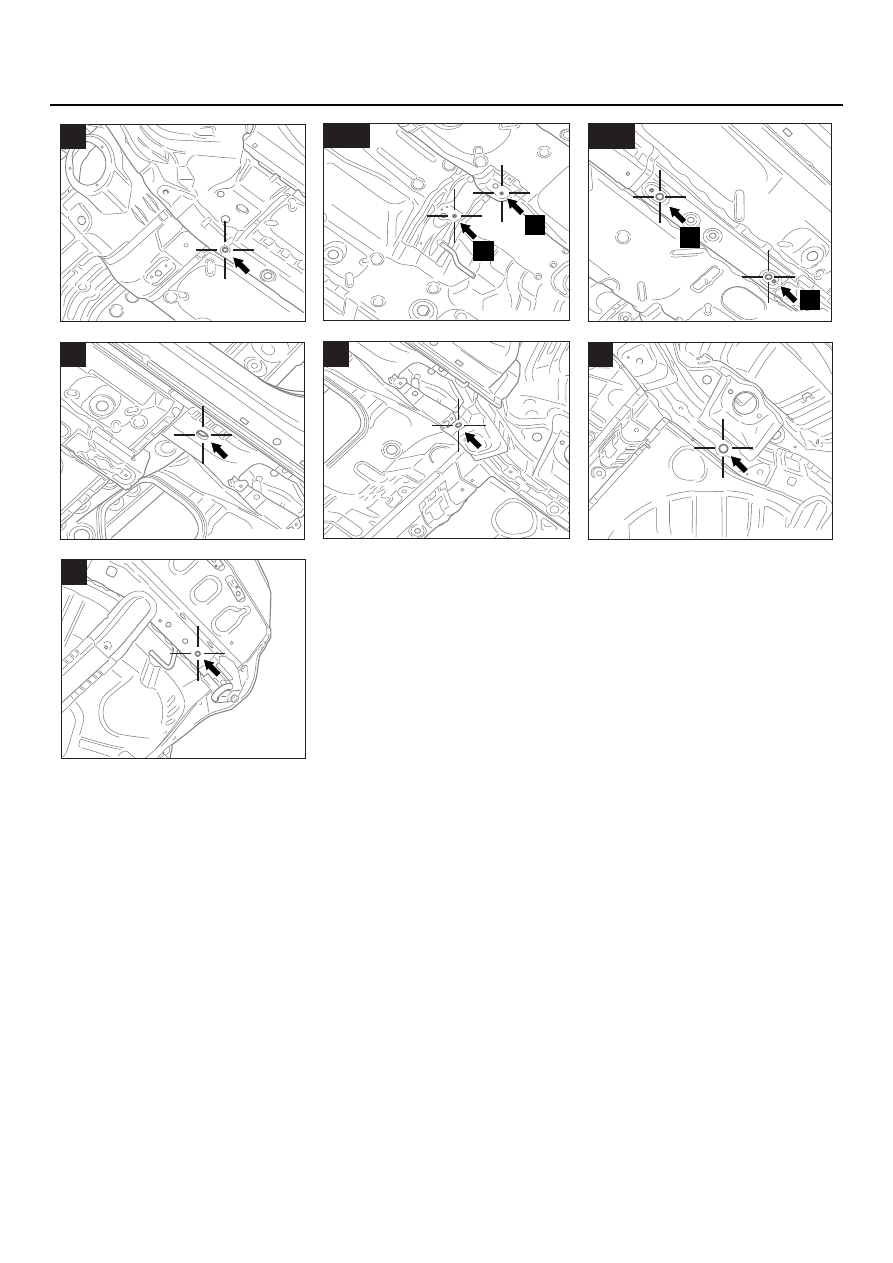

ТИП "А" (РАЗМЕРЫ ПРОЕКЦИЙ)
РАЗМЕРЫ КУЗОВА
2-4
ПРИМЕЧАНИЕ. Символом "*" отмечено положение установки шаблона центровки рамы.
ПРИМЕЧАНИЕ. Предполагаемый стандартный уровень устанавливается на отметке 100 мм под
точкой измерения №5.
7
Центр крепёжного отверстия раскоса каркаса пола передней части
кузова (справа)
Круглая
11
8*
Центр установочного отверстия лонжерона пола передней части
автомобиля
Круглая
16
9*
Центр установочного отверстия лонжерона пола передней части
автомобиля
Круглая
16
10* Центр нижнего установочного отверстия лонжерона пола задней
части автомобиля
Овальная
33,9
×18
11*
Центр сливного отверстия передней части кронштейна задней
подвески
Круглая
16
12* Центр нижнего установочного отверстия лонжерона пола задней
части автомобиля
Круглая
25
13* Центр сливного отверстия удлинения лонжерона пола задней
части автомобиля
Круглая
14
№
Стандартная точка измерения
Форма
отверстия
Размер, мм
AB600994
1, 3
1
3
AB
AB600995
2
AB
AB600996
4
AB
