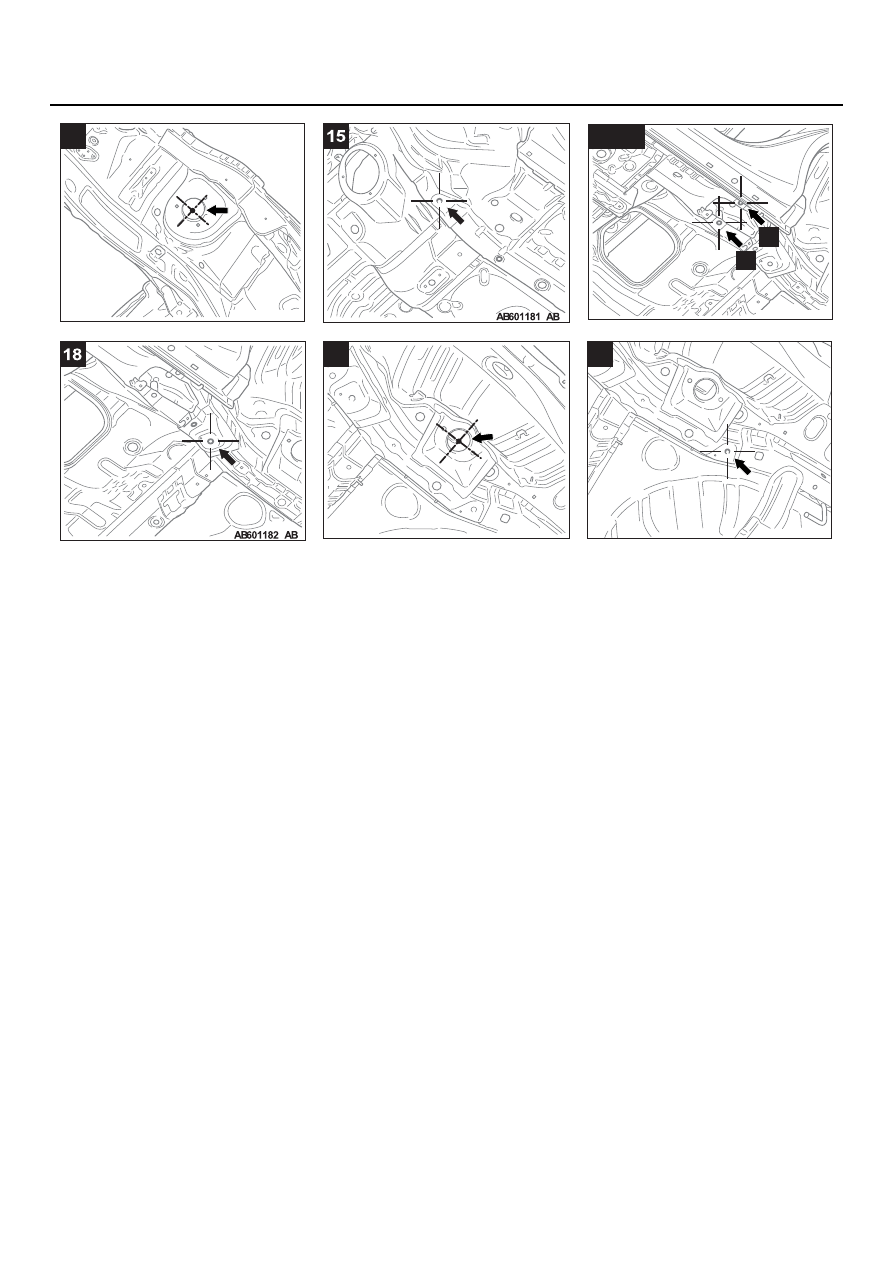

ТИП "А" (РАЗМЕРЫ ПРОЕКЦИЙ)

РАЗМЕРЫ КУЗОВА

2-8

AB601004AB

14

AB601008

16, 17

16

17

AB

AB601005AB

19

AB601007AB

20

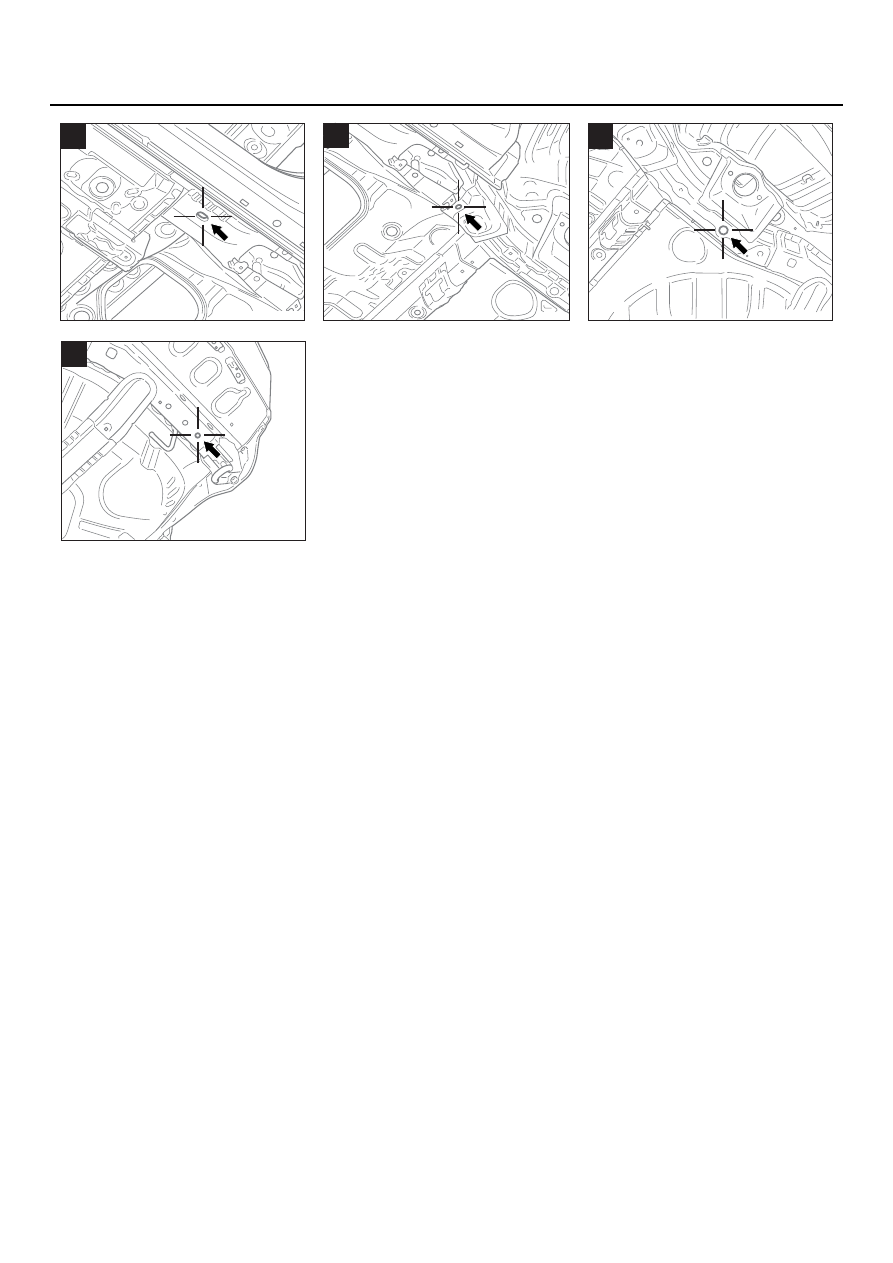

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-9

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ

ИЗМЕРЕНИИ)

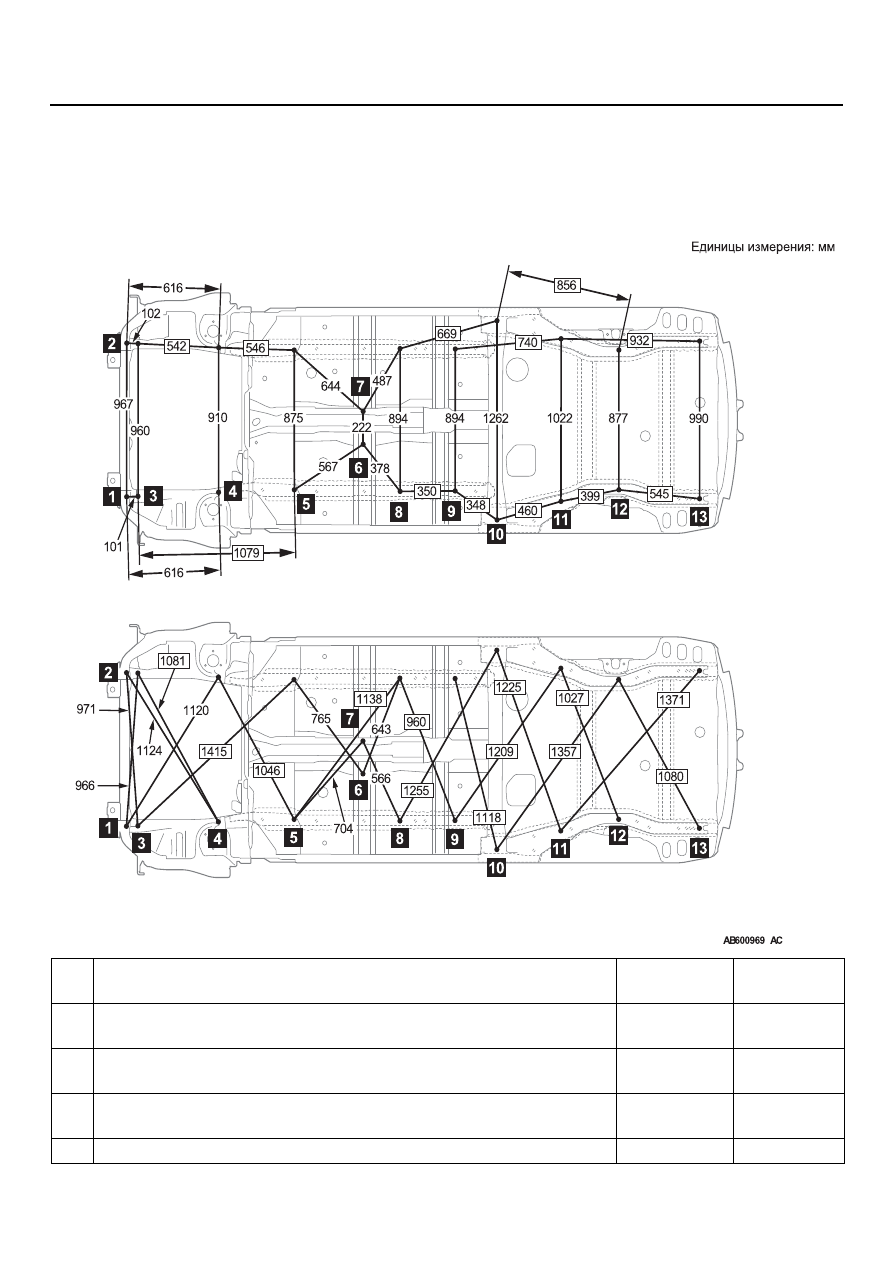

НИЖНЯЯ ЧАСТЬ КУЗОВА

M4020005001647

№

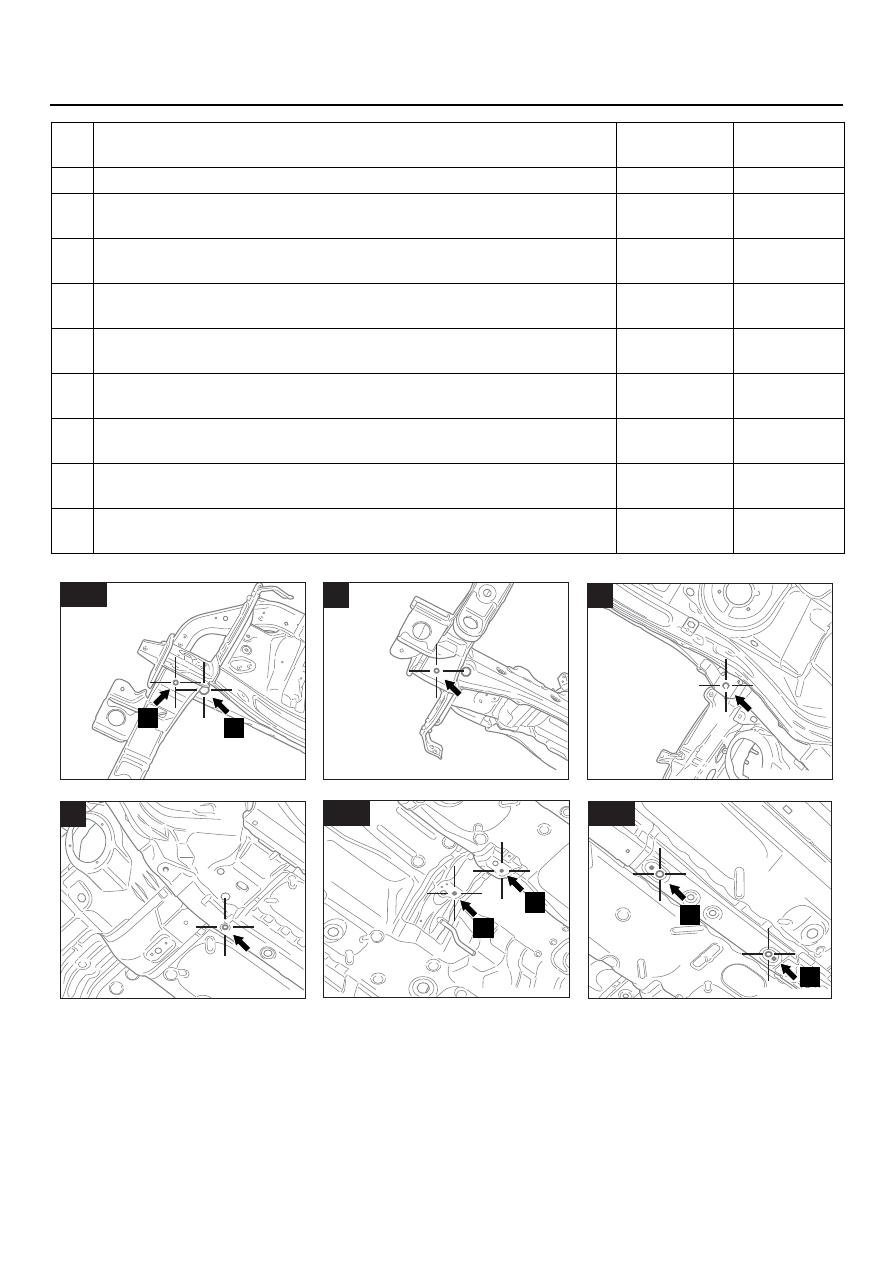

Стандартная точка измерения

Форма
отверстия

Размер, мм

1

Центр сливного отверстия передней нижней части передней
поперечины (слева)

Круглая

8

2

Центр сливного отверстия передней нижней части передней
поперечины (справа)

Круглая

8

3*

Центр установочного отверстия во внутренней части переднего
лонжерона

Круглая

25

4*

Центр крепежного отверстия поперечины переднего моста

Круглая

15,5

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-10

ПРИМЕЧАНИЕ. Символом "*" отмечено положение установки шаблона центровки рамы.

5*

Центр сливного отверстия задней части переднего лонжерона

Круглая

16

6

Центр крепежного отверстия раскоса каркаса пола передней части
кузова (слева)

Круглая

11

7

Центр крепежного отверстия раскоса каркаса пола передней части
кузова (справа)

Круглая

11

8*

Центр установочного отверстия лонжерона пола передней части
автомобиля

Круглая

16

9*

Центр установочного отверстия лонжерона пола передней части
автомобиля

Круглая

16

10* Центр нижнего установочного отверстия лонжерона пола задней

части автомобиля

Овальная

33,9

×18

11*

Центр сливного отверстия передней части кронштейна задней
подвески

Круглая

16

12* Центр нижнего установочного отверстия лонжерона пола задней

части автомобиля

Круглая

25

13* Центр сливного отверстия удлинения лонжерона пола задней

части автомобиля

Круглая

14

№

Стандартная точка измерения

Форма
отверстия

Размер, мм

AB600994

1, 3

1

3

AB

AB600995

2

AB

AB600996

4

AB

AB600998

5

AB

AB600999

6, 7

AB

6

7

AB601000

8, 9

AB

8

9

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-11

AB601001AB

10

AB601006AB

11

AB601002AB

12

AB601003AB

13
