Mitsubishi Lancer X. Руководство - часть 7





ХАРАКТЕРИСТИКИ КОНСТРУКЦИИ КУЗОВА

КОНСТРУКЦИЯ КУЗОВА

1-22

ДВЕРЬ

M4010015000741

Для утолщения передней части автомобиля в
целях сокращения веса и повышения прочности
кузова в качестве материала внутренних частей
панелей передней и задней дверей было принято
использовать стальной лист переменной
толщины*.
* Это один стальной лист, сваренный из
нескольких стальных листов разной толщины.

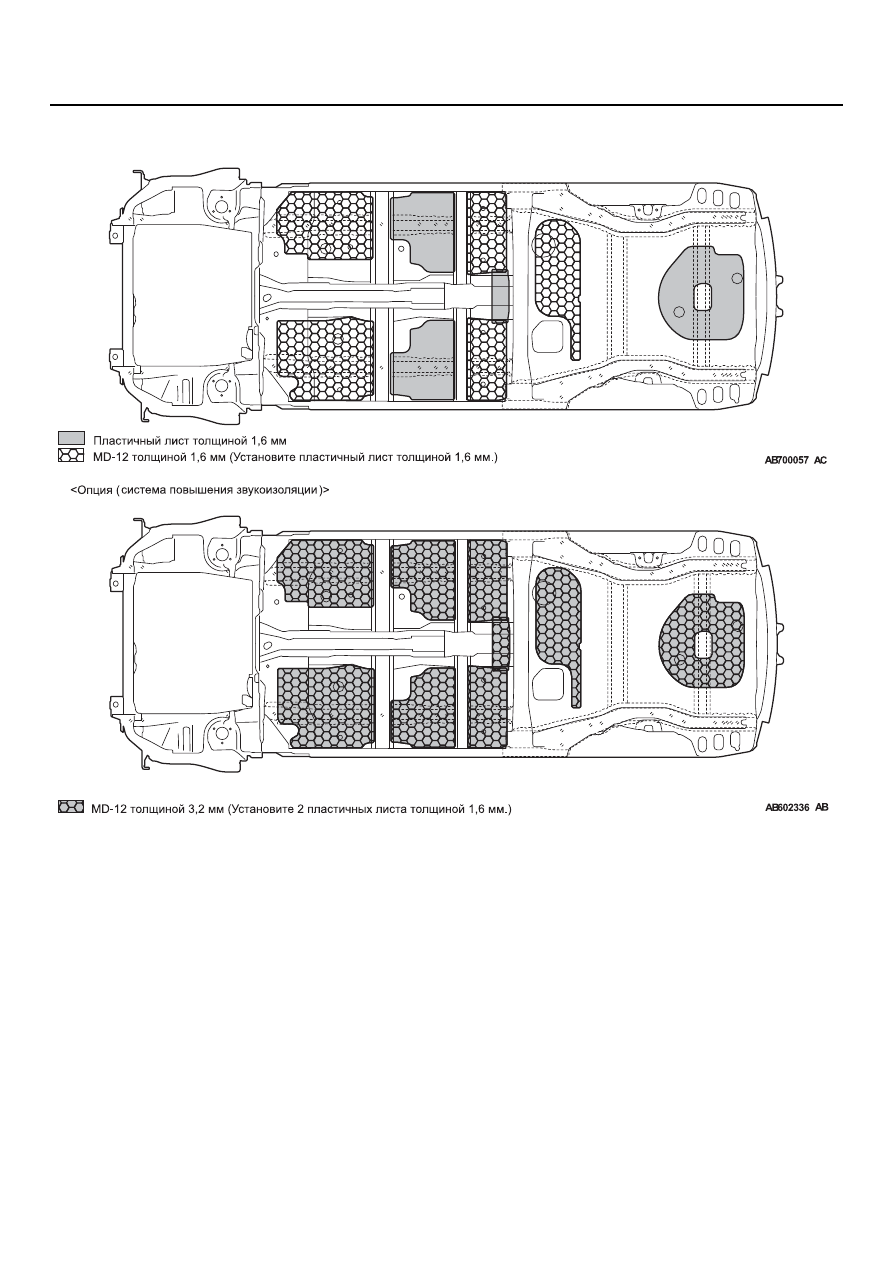

МЕСТА УСТАНОВКИ ЗВУКОИЗОЛЯТОРОВ

КОНСТРУКЦИЯ КУЗОВА

1-23

МЕСТА УСТАНОВКИ ЗВУКОИЗОЛЯТОРОВ

M4010005001055

В целях поглощения вибраций на верхней
поверхности двери установлен звукоизолятор
("MD-12" и звукоизолирующий лист).

ПРИМЕЧАНИЕ: "MD-12" – это
высокоэффективный звукопоглощающий
материал, в состав которого входит асфальт,
слюда, вулканизированная смола и т.п. для
улучшения характеристик звукопоглощения.

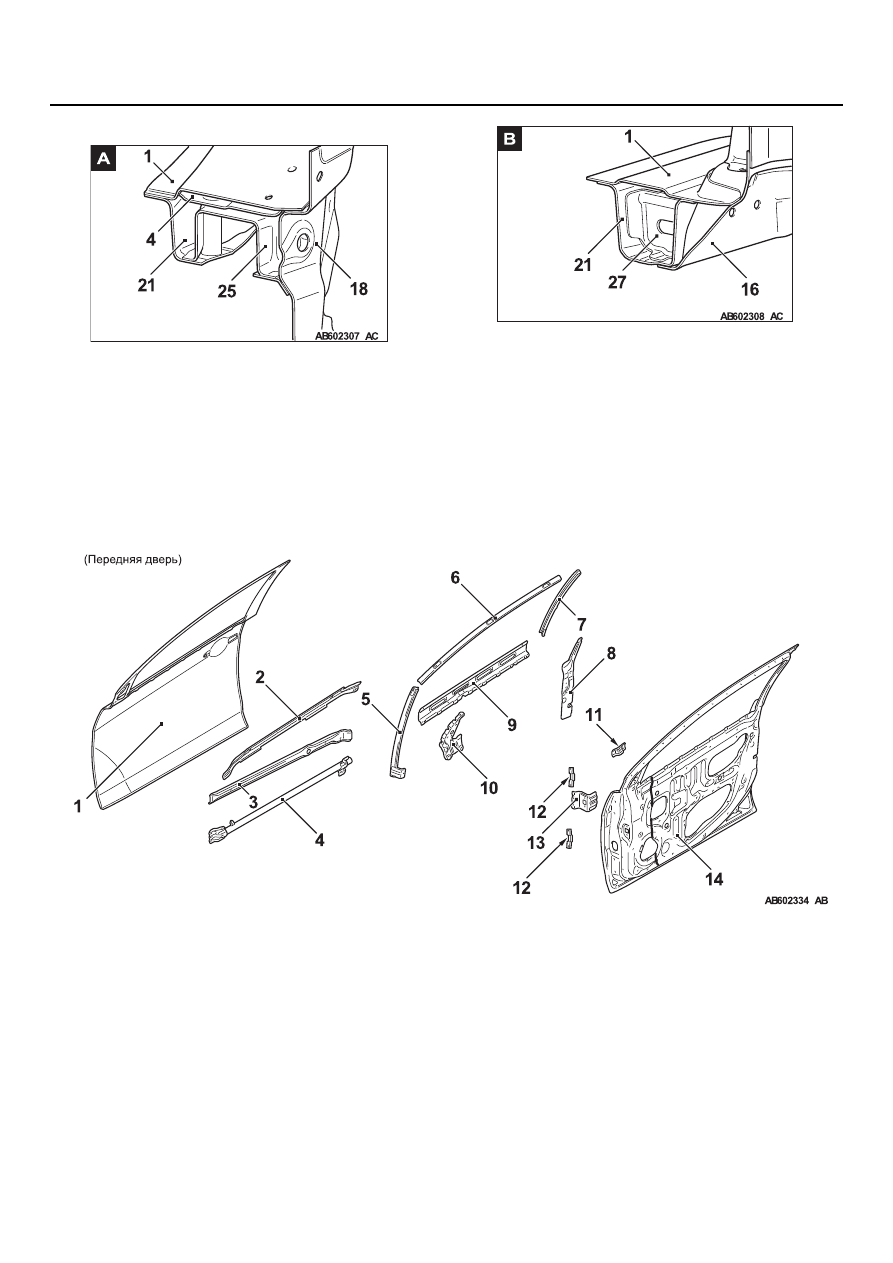

1.

Внешняя часть панели передней двери

2.

Внешнее усиление каркаса передней двери

3.

Внешняя жёсткая прокладка передней двери

4.

Балка передней боковой двери

5.

Передний ремень стеклоподъёмника передней
двери

6.

Верхний ремень стеклоподъёмника передней
двери

7.

Задний ремень стеклоподъёмника передней
двери

8.

Усиление замка передней двери

9.

Внутреннее усиление каркаса передней двери

10. Усиление зеркала передней двери
11. Кронштейн внутренней ручки передней двери
12. Гайка в форме пластины
13. Усиление контроллера передней двери

14. Внутренняя часть панели передней двери

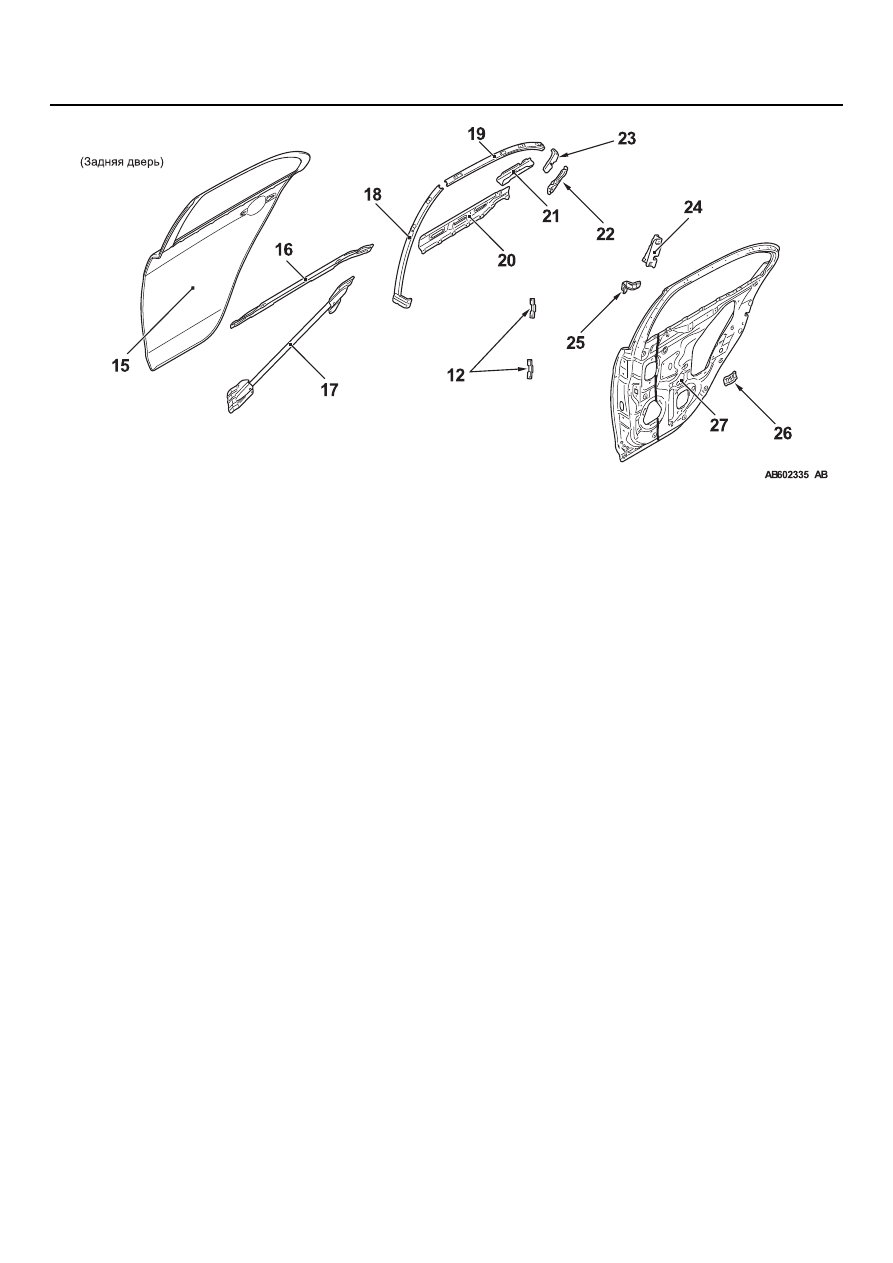

15. Внешняя часть панели задней двери
16. Внешнее усиление каркаса задней двери
17. Балка задней боковой двери
18. Задний ремень стеклоподъёмника передней

двери

19. Верхний ремень стеклоподъёмника задней двери
20. Внутреннее усиление каркаса задней двери
21. Кронштейн каркаса задней двери
22. Усиление каркаса задней двери
23. Неподвижный угловой кронштейн задней двери
24. Усиление замка задней двери
25. Нижний кронштейн створки окна задней двери
26. Кронштейн внутренней ручки задней двери
27. Внутренняя часть панели задней двери

МЕСТА УСТАНОВКИ ПЕНОМАТЕРИАЛА

КОНСТРУКЦИЯ КУЗОВА

1-24

ПРИМЕЧАНИЕ: ( ) указывает необходимое для
производства ремонта количество
звукоизолирующих листов.

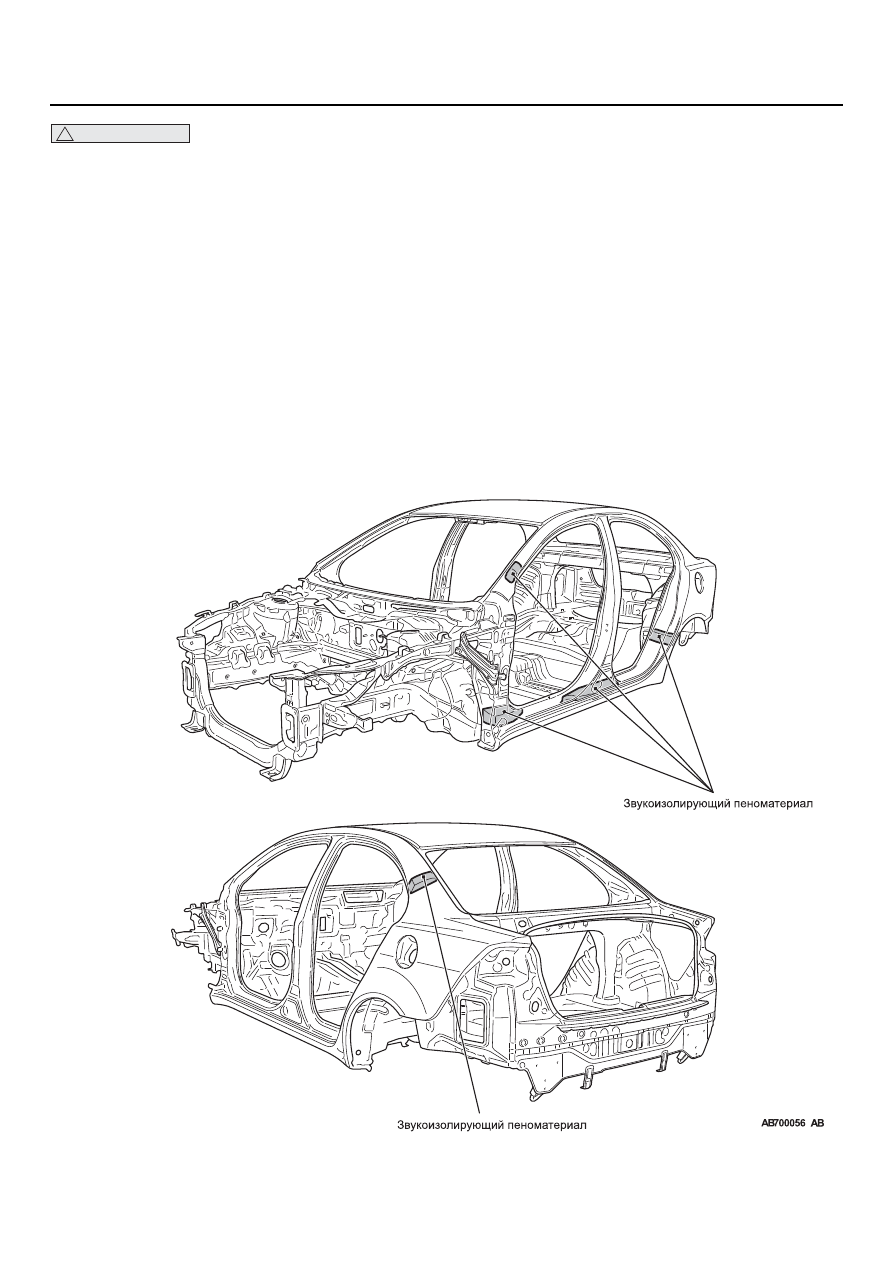

МЕСТА УСТАНОВКИ ПЕНОМАТЕРИАЛА

M4010006000118

В целях сокращения уровня внешнего шума было
принято установить звукоизолирующий
пеноматериал на верхнюю и нижнюю секции
передней стойки, нижнюю секцию центральной
стойки, боковую дугу крыши, а также на
внутреннюю часть надколёсной дуги.

МЕСТА УСТАНОВКИ ПЕНОМАТЕРИАЛА

КОНСТРУКЦИЯ КУЗОВА

1-25

!

ОСТОРОЖНО

При нагревании звукоизолирующего
пеноматериала может произойти его
возгорание. Всегда соблюдайте следующие
инструкции:

• Не используйте газовую горелку в местах

установки звукоизолирующего
пеноматериала.

• При резке частей с установленным

звукоизолирующим пеноматериалом
пользуйтесь исключительно
пожаробезопасным инструментом
(пневмопила и т.п.).

• Перед началом сварочных работ всегда

удаляйте остатки звукоизолирующего
пеноматериала как непосредственно с
области среза (на кузове), так и с
окружающего место сварки участка.
