ХАРАКТЕРИСТИКИ КОНСТРУКЦИИ КУЗОВА

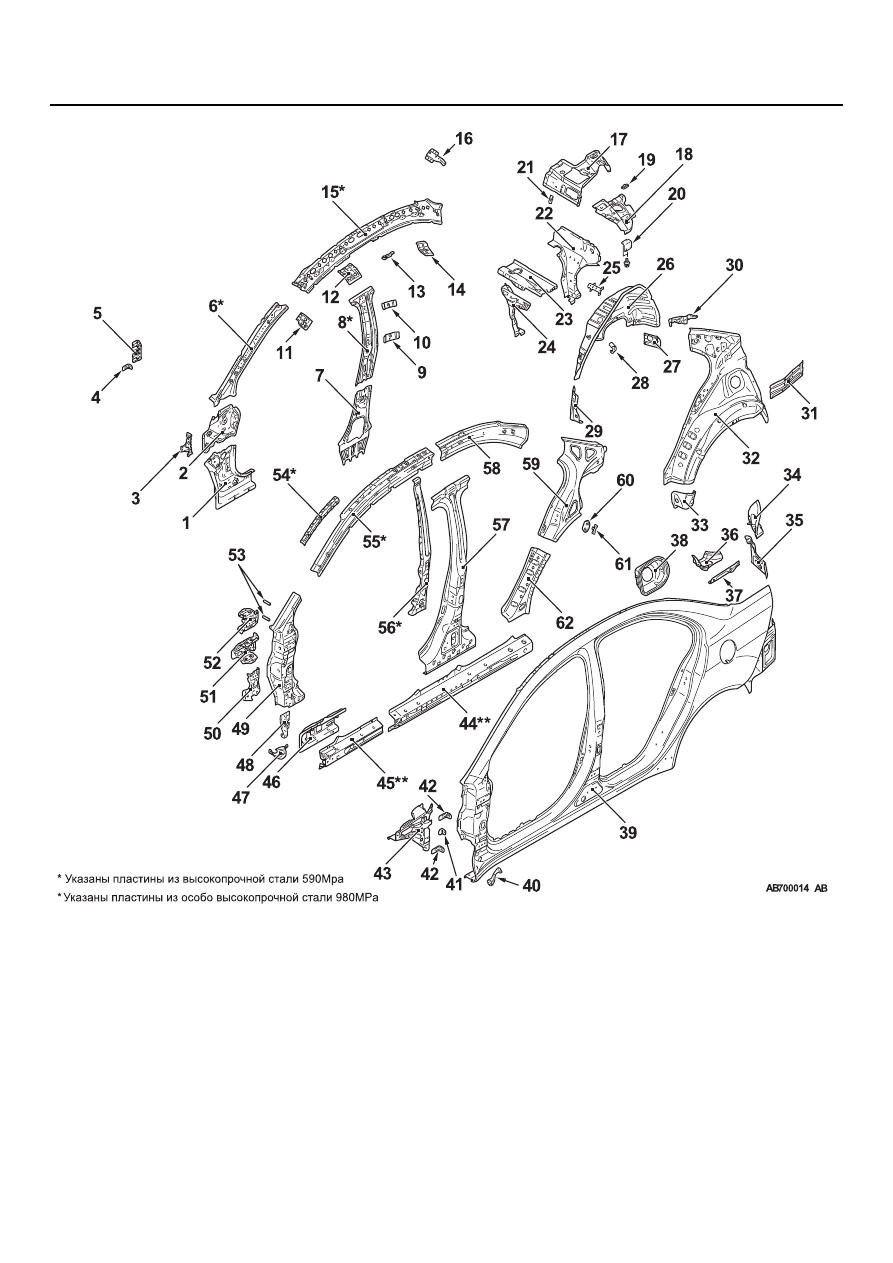

КОНСТРУКЦИЯ КУЗОВА

1-14

1.

Нижняя внутренняя часть передней стойки

2.

Центральная внутренняя часть передней стойки

3.

Кронштейн механизма открытия откидного верха
(с левой стороны)

4.

Кронштейн отделки боковой части капота



(с правой стороны)

5.

Кронштейн поперечины корпуса кузова (с правой
стороны)

6.

Передняя верхняя внутренняя часть стойки

7.

Нижняя внутренняя часть центральной стойки

8.

Верхняя внутренняя часть центральной стойки

9.

Нижняя часть усиления крепления ремня
безопасности к центральной стойке

10. Верхняя часть усиления крепления ремня

безопасности к центральной стойке

11. Удлинение передней части дуги багажника
12. Удлинение центральной части дуги багажника

<Автомобили без потолочного люка>

13. Кронштейн "C" <Автомобили с потолочным

люком>

14. Удлинение задней части дуги багажника
15. Внутренняя часть боковой дуги крыши
16. Кронштейн жгута электропроводки (справа)
17. Верхний раскос полки между спинкой заднего

сиденья и задним окном кузова

18. Усиление ремня безопасности заднего сиденья
19. Гайка в форме пластины <Автомобили с

сабвуфером>

20. Верхний кронштейн сабвуфера <Автомобили с

сабвуфером>

ХАРАКТЕРИСТИКИ КОНСТРУКЦИИ КУЗОВА

КОНСТРУКЦИЯ КУЗОВА

1-15

21. Крюк заднего сиденья "A"
22. Задняя часть рамы спинки заднего сиденья
23. Вторичная перегородка рамы спинки заднего

сиденья

24. Передняя часть рамы спинки заднего сиденья
25. Кронштейн жгута электропроводки (слева)
26. Внутренняя панель корпуса заднего колеса
27. Нижняя часть усиления внутренней части задней

надколёсной дуги

28. Опорный кронштейн наливного патрубка (слева)
29. Передняя нижняя внешняя часть корпуса заднего

колеса

30. Кронштейн боковой подушки безопасности
31. Нижняя внутренняя часть боковой панели (слева)
32. Внутренняя боковая панель
33. Внутренняя часть удлинения боковой панели
34. Корпус задней комбинированной фары
35. Задняя угловая панель
36. Верхнее удлинение внешней части задней

боковой панели

37. Удлинение внешней верхней части задней

боковой панели

38. Опорный кронштейн горловины (слева)
39. Внешняя боковая панель
40. Кронштейн переднего крыла
41. Кронштейн переднего крыла
42. Кронштейн боковой отделки капота
43. Передняя верхняя часть внешней рамы
44. Задняя внешняя часть усиления поперечины

боковины платформы

45. Передняя внешняя часть усиления поперечины

боковины платформы

46. Передняя часть внутренней опоры поперечины

боковины платформы

47. Нижняя часть внешнего удлинения передней

стойки

48. Верхняя часть внешнего удлинения передней

стойки

49. Нижняя часть усиления передней стойки
50. Нижняя часть усиления дверной петли передней

двери

51. Вторичная перегородка центрального усиления

передней стойки

52. Верхняя часть усиления дверной петли передней

двери

53. Опорная рама (слева)
54. Опора передней стойки (слева)
55. Передняя часть усиления боковой дуги крыши
56. Усиление петли задней двери
57. Усиление центральной стойки
58. Задняя часть усиления боковой дуги крыши
59. Усиление задней стойки
60. Усиление упора клапанного затвора
61. Гайка в форме пластины
62. Нижняя часть усиления задней стойки

ХАРАКТЕРИСТИКИ КОНСТРУКЦИИ КУЗОВА

КОНСТРУКЦИЯ КУЗОВА

1-16

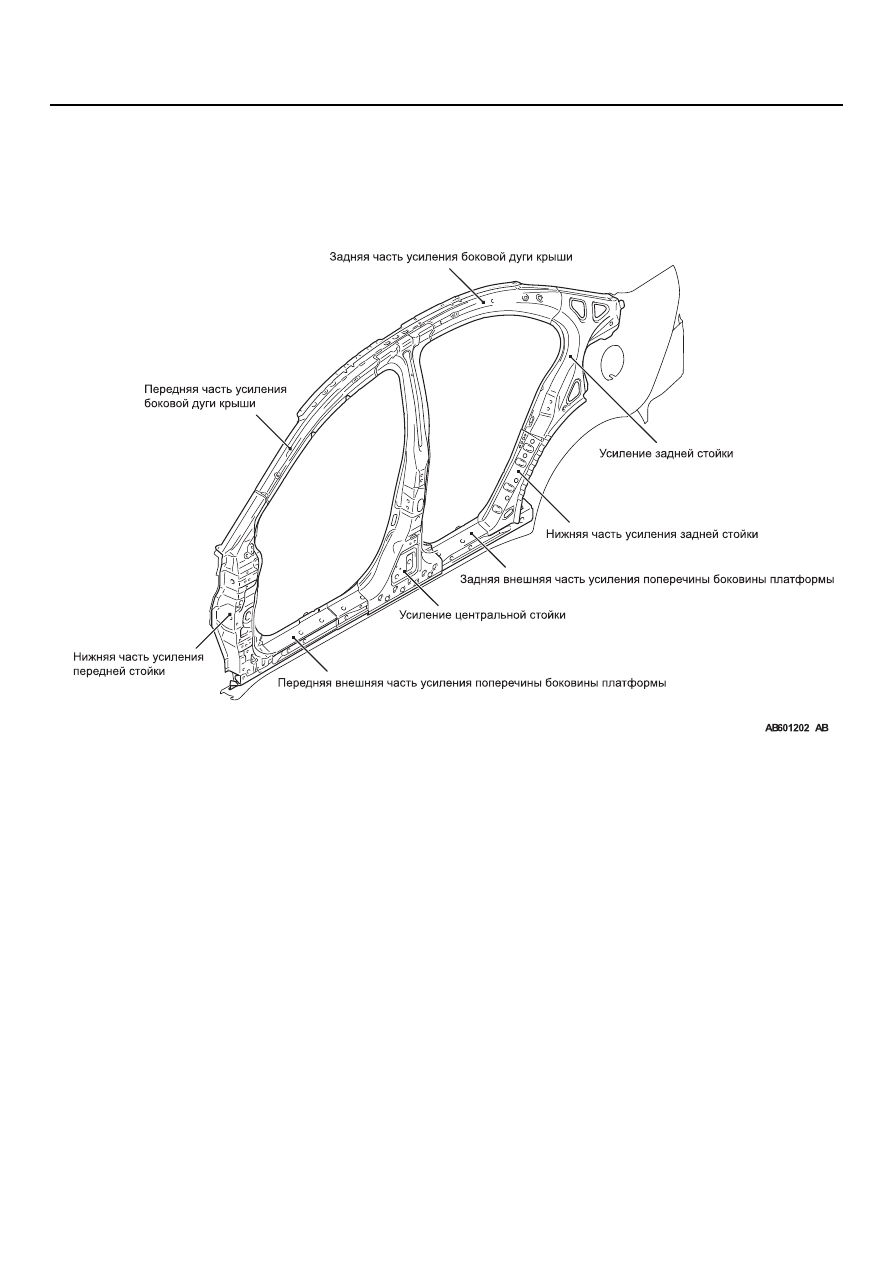

УСИЛЕНИЕ БОКОВОЙ РАМЫ

В целях улучшения характеристик стойкости при
лобовом столкновении и повышения прочности
кузова автомобиля в целом была принята
кольцевая конструкция усиления боковой рамы.

ХАРАКТЕРИСТИКИ КОНСТРУКЦИИ КУЗОВА

КОНСТРУКЦИЯ КУЗОВА

1-17

ЗАДНЯЯ ЧАСТЬ КУЗОВА

M4010012000708

ЗАДНЯЯ ЧАСТЬ КУЗОВА

ЗАДНЯЯ ПАНЕЛЬ

КРЫША

M4010013001083

• В целях снижения уровня вибрации и шума,

а также для повышения прочности корпуса
автомобиля в целом в передней части дуги
багажника была применена конструкция
замкнутого профиля.

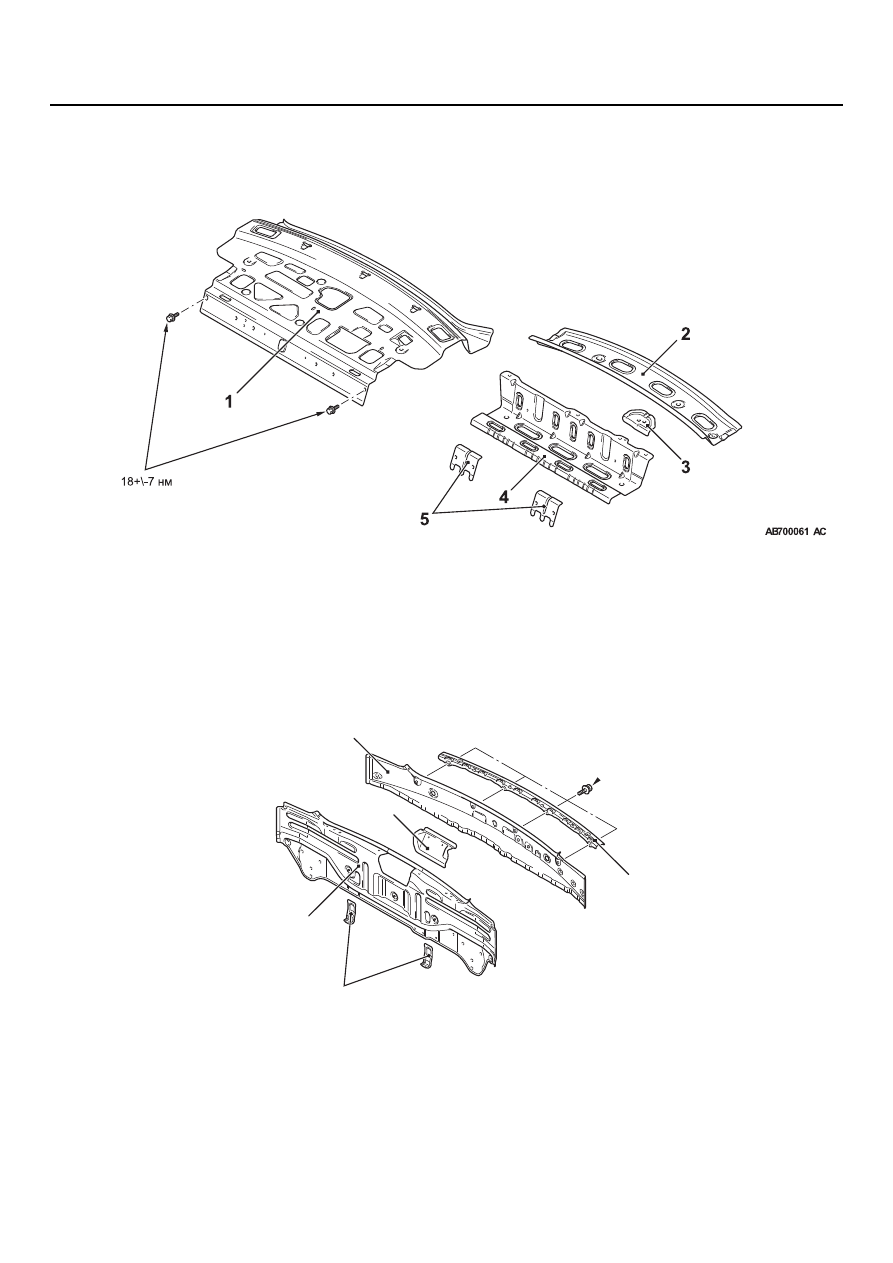

1.

Панель полки между спинкой заднего сиденья и
задним окном кузова

2.

Усиление полки между спинкой заднего сиденья
и задним окном кузова

3.

Центральная часть усиления ремней
безопасности

4.

Удлинение полки между спинкой заднего сиденья
и задним окном кузова

5.

Усиление спинки заднего сиденья

AB601045AC

1

2

3

4

5

5,0 ± 1,0 Н·

1.

Боковой кронштейн заднего бампера

2.

Внутренняя часть задней панели

3.

Усиление упора крышки багажника

4.

Внешняя часть задней панели

5.

Усиление заднего бампера
