Mitsubishi Colt Lancer (1996-1998). Руководство - часть 229





НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Обтекатели

51-4

<Седан>

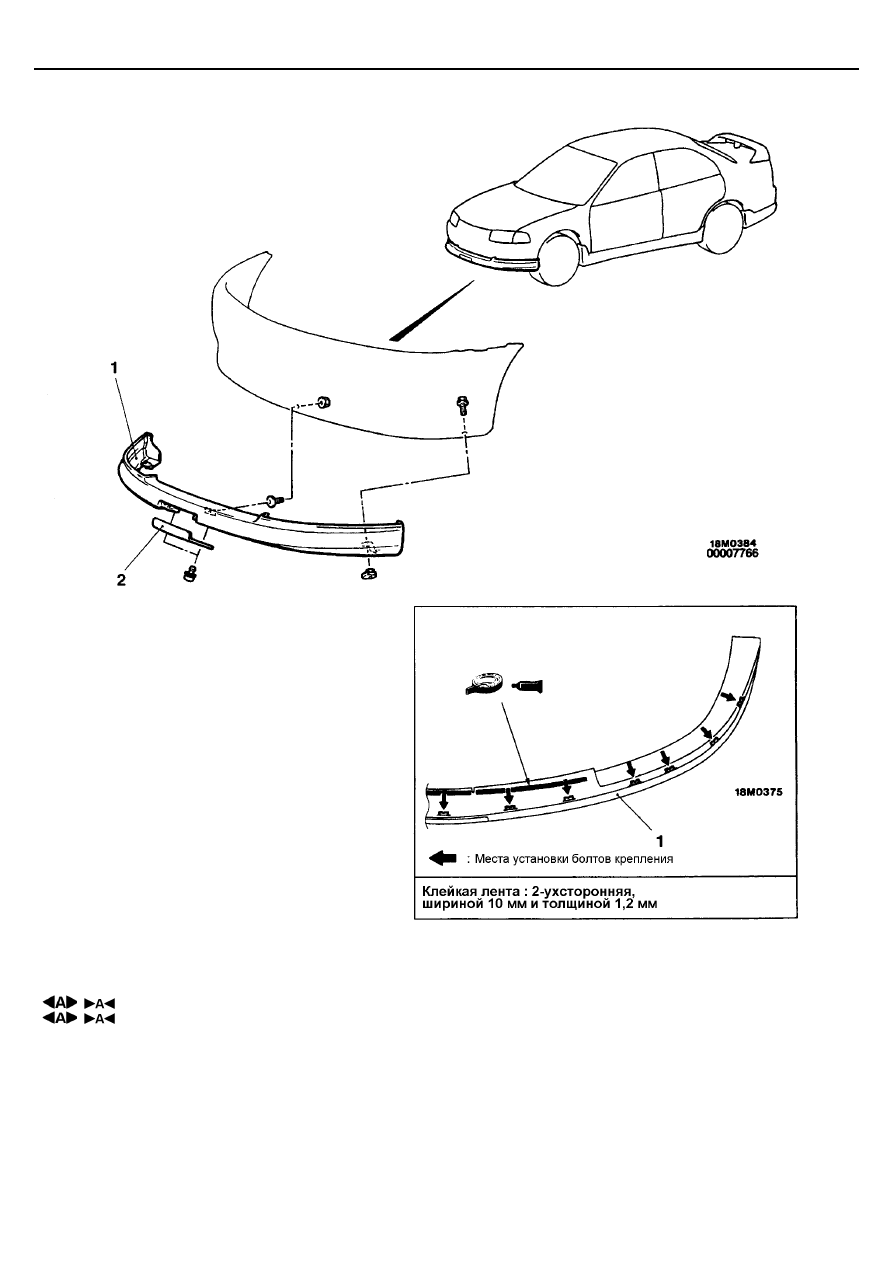

Последовательность снятия переднего
обтекателя
1. Передний обтекатель
2. Центральная накладка

ПРИМЕЧАНИЕ:
По каждому пункту операции обращайтесь к базовому
Руководству

52A-1

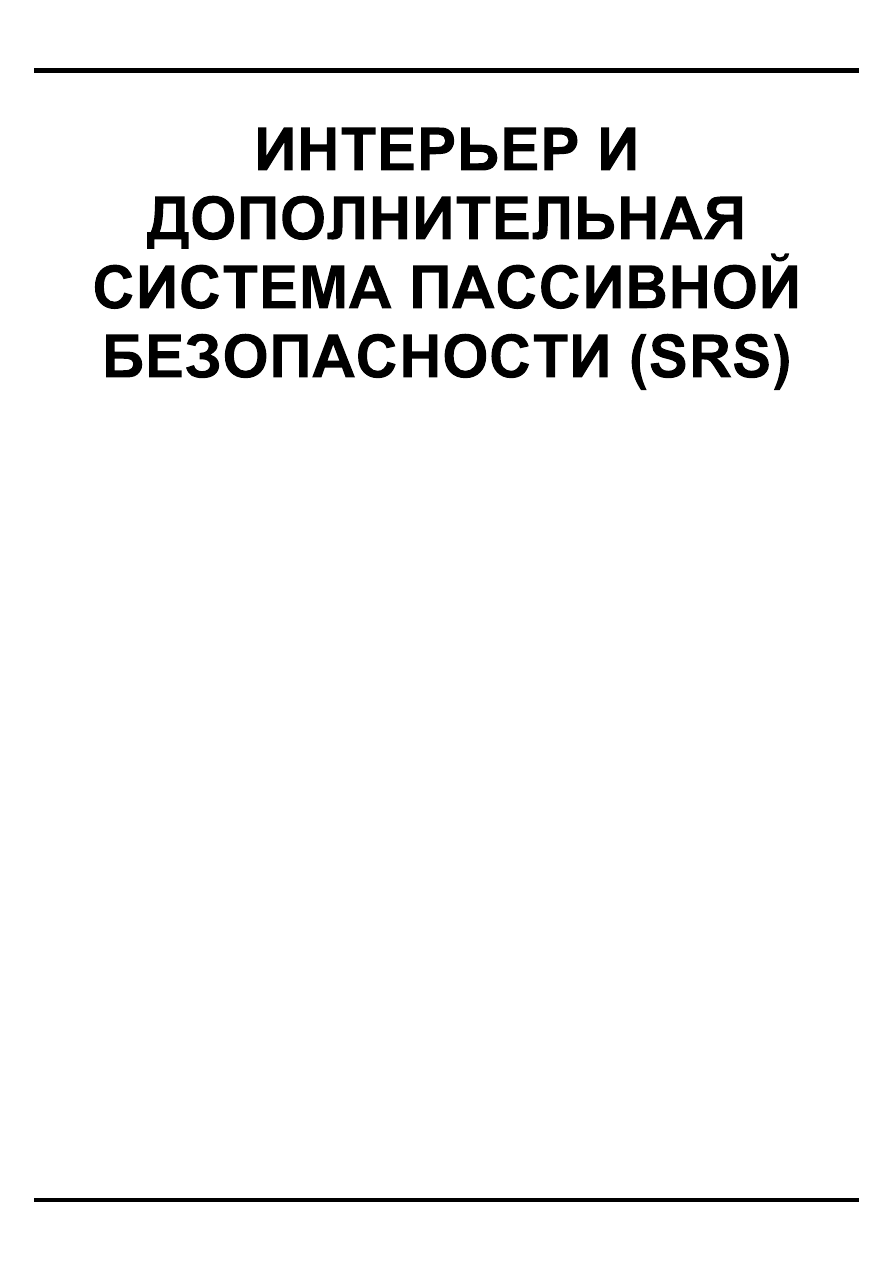

СОДЕРЖАНИЕ

ИНТЕРЬЕР................................................................................................................................ 52А

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS) ........................... 52В

ИНТЕРЬЕР -

Общая информация/Сиденья

52A-2

ГЛАВА 52А

ИНТЕРЬЕР

ОБЩИЕ СВЕДЕНИЯ

ОБЗОР ИЗМЕНЕНИЙ

В связи с введением в конструкцию автомобиля боковой подушки безопасности SRS введены указанные ниже
дополнительные операции по техническому обслуживанию. Операции, которые здесь не указаны, идентичны, операциям
приведенным в базовом Руководстве по ремонту автомобилей COLT / LANCER '96 (Пуб. №PWMR9511).

СИДЕНЬЯ

ПЕРЕДНИЕ СИДЕНЬЯ

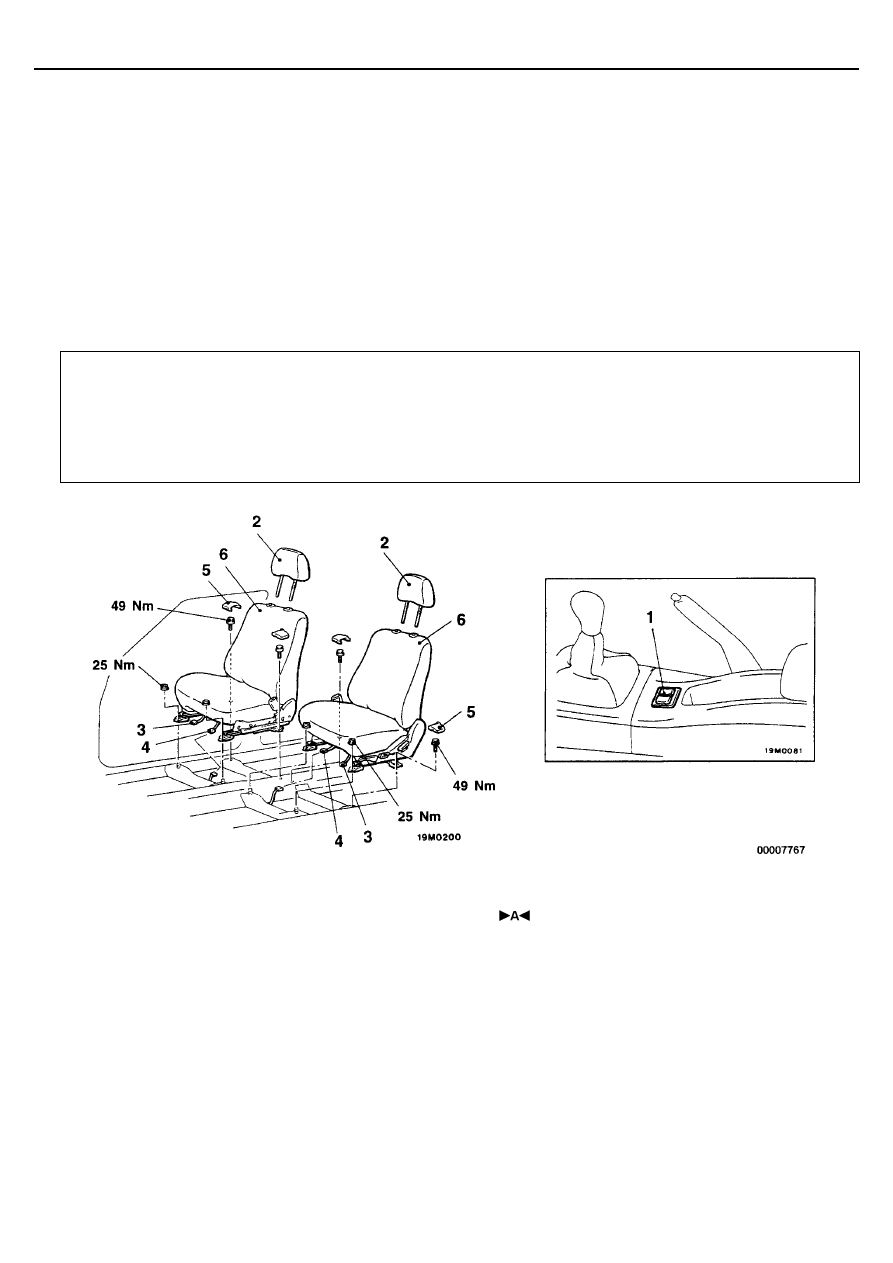

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция



Снятие и установка задней напольной консоли (rear

floor console) в сборе. (Смотрите базовое
Руководство по ремонту COLT/LANCER '96)

Внимание: SRS
При снятии и установке задней напольной консоли не
ударьте электронный блок управления системой SRS.



Перед снятием сиденья с боковой надувной

подушкой безопасности ознакомьтесь с Главой
52В - Модуль надувной подушки безопасности и
меры безопасности.

5. Накладка болта крепления сиденья
6. Переднее сиденье в сборе

1. Выключатель обогрева сидений
<Автомобили с обогревом сидений>
2. Подголовник

Последовательность снятия переднего
сиденья в сборе
3. Электрический разъем <Автомобили с
обогревом сидений>
4. Электрический разъем

ПРИМЕЧАНИЕ:
Окончательная затяжка болтов и гаек указанным моментом
затяжки производится после предварительного
заворачивания всех крепежных болтов и гаек.

ИНТЕРЬЕР -

Сиденья

52A-3

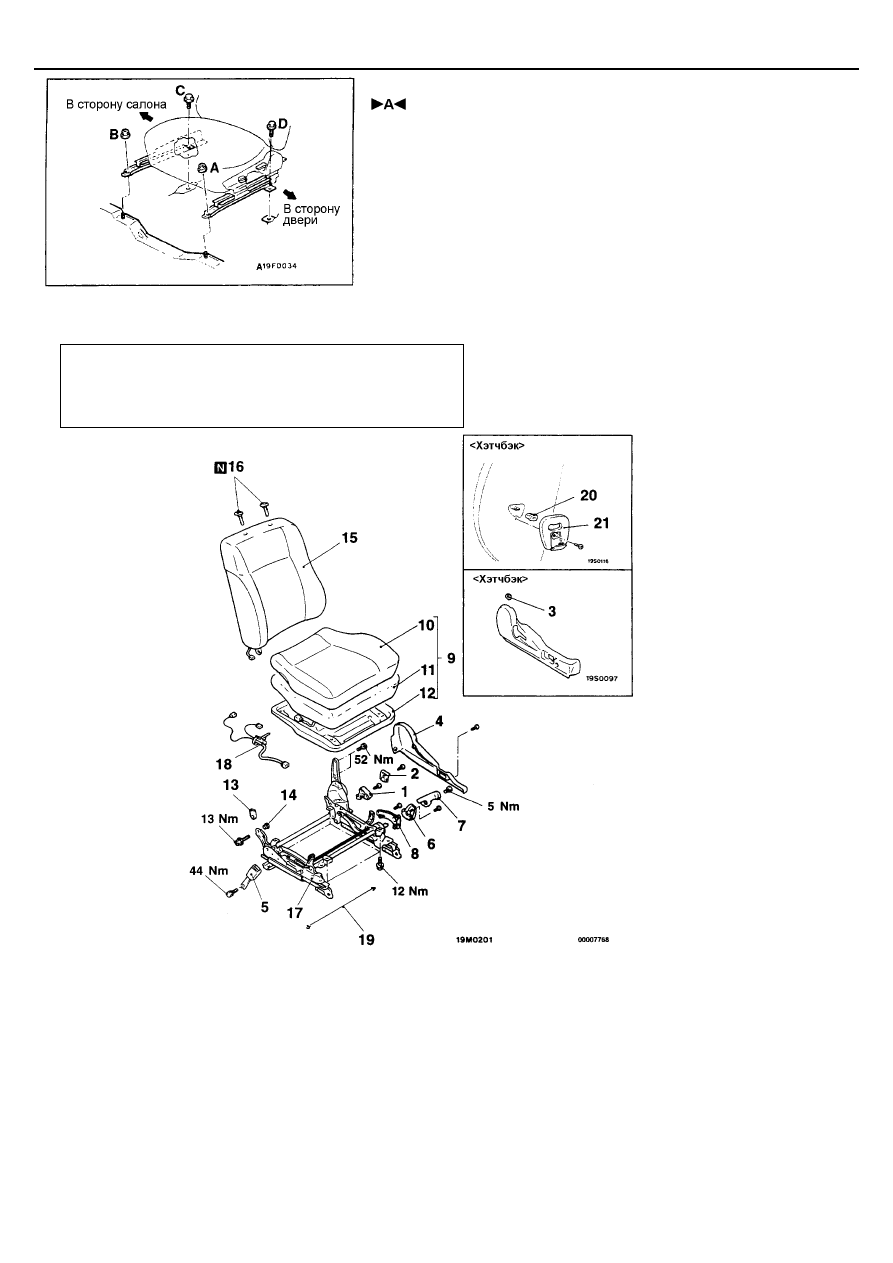

 ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

Затяжка болтов крепления переднего сиденья производится в следующем
порядке: А, В, С и D.

РАЗБОРКА И СБОРКА

Внимание:
Запрещается разбирать спинку переднего сиденья с
встроенным модулем боковой надувной подушки
безопасности.

Последовательность разборки
1. Рукоятка регулировки наклона спинки
сиденья
2. Рукоятка регулировки продольного
положения сиденья
3. Кнопка доступа на заднее сиденье
4. Боковая облицовка переднего сиденья
5. Внутренний замок ремня безопасности
6. Рычаг регулировки высоты сиденья
    внутренний
7. Рычаг регулировки высоты сиденья
8. Облицовка внутренняя
9. Подушка переднего сиденья в сборе
10. Обивка подушки
11. Подушка сиденья

12. Каркас подушки сиденья
13. Предохранитель
14. Втулка
15. Спинка сиденья в сборе
16. Направляющие подголовника
17. Регулятор положения сиденья в сборе
18. Жгут проводов обогревателя сиденья
19. Проволока
20. Кнопка <Хэтчбек>
21. Крышка <Хэтчбек>
